Conector Micro USB Tipo B Hembra con Interruptor

Análisis general del producto

Durante semanas he usado este conector Micro USB Tipo B hembra de 5 pines con interruptor integrado en montajes caseros y reparaciones de equipos con alimentación por Micro USB 2.0. La idea es bastante directa: en lugar de andar desenchufando el cable para dar o cortar alimentación, incorporas un corte/enganche manual en el propio montaje. Eso, en la practica, te ahorra tiempo y reduce el desgaste mecánico del conector (especialmente cuando el cable es el “punto débil” por tracción).

El escenario donde mejor encaja es DIY y reparaciones: reconstruir un cable dañado, rehacer la conexión de un mando o un altavoz con la electrónica accesible, o montar un prototipo donde necesitas “encender” y “apagar” sin complicarte con interruptores externos y sin pasar el cable por otra carcasa. El interruptor hace que el conjunto se parezca más a un “cable con alimentación gobernada” que a un conector pasivo.

En cuanto a su naturaleza técnica, es un Micro USB 2.0 Tipo B, pensado para la línea clásica de alimentación y señal de datos (no está orientado a USB 3.0 ni a USB-C). En mi uso, esto condiciona mucho el tipo de tareas: perfecto para energía, correcto para datos de baja velocidad según el dispositivo, pero no es la pieza para “transferencia rápida” ni para sistemas que exijan especificaciones de interfaces modernas.

Calidad de construcción y materiales

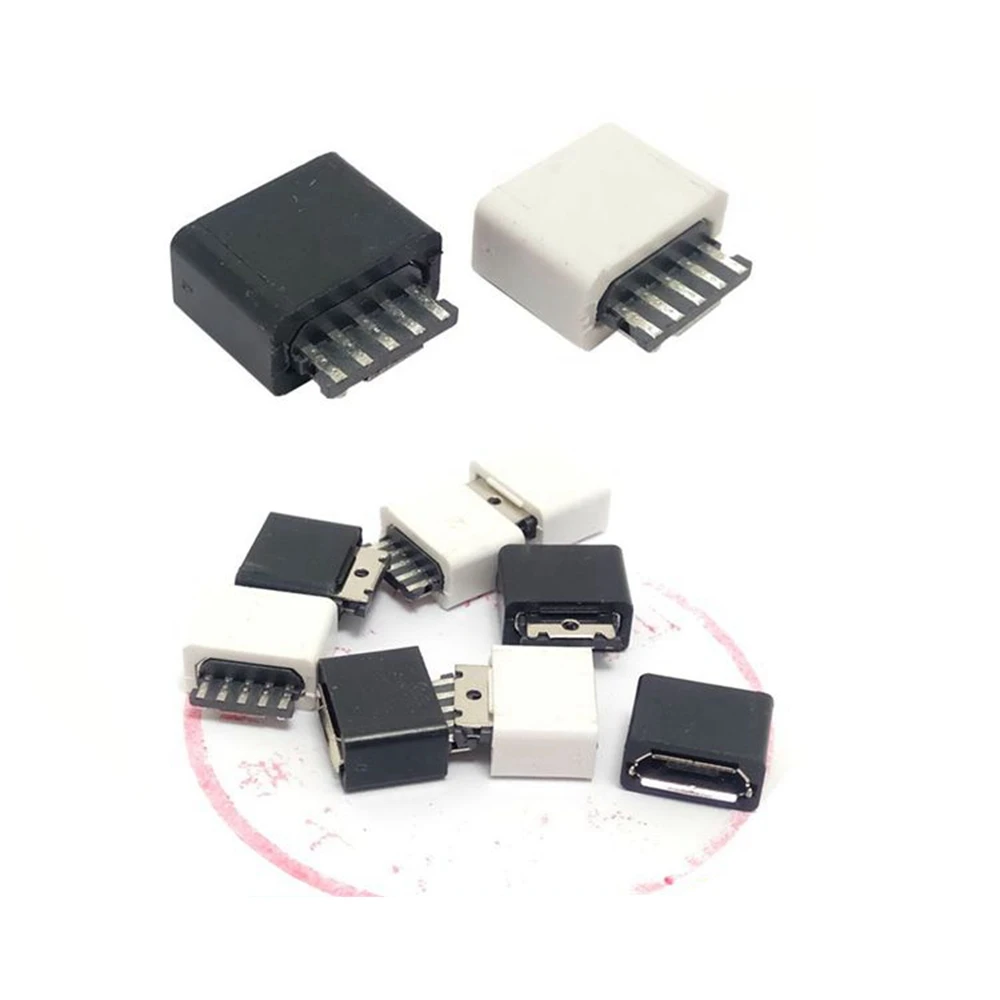

La carcasa de plástico está orientada a que puedas montar el conector con cierto orden y, sobre todo, con alivio de tensión si lo fijas bien. En la práctica, lo que más determina la durabilidad no es el plástico en si, sino el tratamiento del ensamblaje: si solo lo “pegas por fuera” sin sujetar el conductor de forma adecuada, el movimiento acabara castigando la soldadura en los pines.

El conector viene preparado para soldar cables a 5 pines, lo cual suele implicar que la fijación interna (y la resistencia mecánica tras la soldadura) depende de tu mano. Yo lo he montado con estañado previo y luego soldadura con flujo moderado, evitando calentar demasiado tiempo cada pin para no degradar aislantes cercanos ni debilitar el propio conector. Cuando el conjunto está bien fijado en la carcasa (con termofusible o cinta aislante como indicas), la sensación al mover el cable mejora mucho: deja de “hacer palanca” sobre las patillas.

Un punto a vigilar es que, al trabajar con interruptor, cualquier holgura en carcasa o en la actuación del switch puede hacer que el corte sea intermitente con vibración. Por eso, tras el montaje, conviene probar con movimientos suaves del cable y del cuerpo del conector, y si hace falta reforzar con material de fijación adicional.

Compatibilidad y rendimiento

Aquí hay dos niveles de compatibilidad: mecánica y eléctrica/señal.

• Mecánica: al ser Micro USB Tipo B hembra, encaja en cables y fuentes que estén pensadas para ese estándar. No sirve como sustituto universal si tu equipo usa Micro-B pero con un montaje especial o con un puerto reforzado para reparaciones de placa (ahí suelen jugar otras geometrías y tolerancias).
• USB/Interfaz: al ser Micro USB 2.0, lo normal es que solo puedas contar con el ecosistema de USB 2.0 (baja velocidad). No es para USB 3.0 ni para USB-C. Si lo conectas a un dispositivo que busque una negociación concreta o expectativas de rendimiento superiores, no va a ser el camino correcto.
• Interruptor y líneas: el interruptor está pensado para cortar o habilitar la alimentación, sin necesidad de desconectar el cable. En mi uso esto se ha traducido en que la parte de datos no es lo que “se gana” con el interruptor; el beneficio es operativo: controlas la energía que llega al dispositivo. En algunos montajes, si cortas únicamente VBUS, los datos se quedan sin “referencia” cuando el switch está abierto, y cuando cierras, el dispositivo suele necesitar unos segundos para reestablecer la conexión o el estado de carga.

En rendimiento, para lo que este conector está concebido (alimentar y, si el dispositivo lo permite, mantener comunicación USB 2.0), va sobrado. Lo importante aquí es la calidad del montaje: una soldadura fría o un cable con mala sujeción generan caídas de tensión, reinicios o desconexiones intermitentes que no “culpan” al conector en si, sino al acabado.

Sobre el grosor de cable, la referencia de “hasta 3 mm de diámetro exterior” es razonable para manejar cables relativamente estándar en DIY, siempre que puedas pelar, estañar y colocar sin que el conjunto quede tensionado dentro de la carcasa. Si usas un cable grueso o rígido, es más fácil que el cuerpo del conector trabaje a torsión y termine afectando a la soldadura.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Control de alimentación integrado: el interruptor cumple exactamente el propósito de evitar desconectar y reconectar continuamente.
• Enfoque DIY real: carcasa lista para ensamblar y pines para soldar; es una pieza pensada para cableado a medida.
• Útil en reparaciones de cables: cuando el fallo no está en la placa sino en la parte del cable/conector, te permite rehacer la sección problemática con un componente más “gestionable”.

Aspectos mejorables (desde el punto de vista técnico de uso)

• Dependencia del montaje: si no haces un buen alivio de tensión, el punto débil se traslada a las soldaduras. El interruptor añade un componente más que puede introducir holgura si no queda firme.
• Claridad limitada sobre el conexionado exacto del interruptor: aunque el concepto es “corta o habilita alimentación”, en montajes con electrónica sensible yo siempre recomiendo verificar con un multímetro qué línea está interrumpiendo (y no asumir a ciegas). Esto evita comportamientos raros si tu proyecto usa datos además de energía.
• Capacidad para carga rápida: como no hay datos explícitos sobre compatibilidad con perfiles de carga rápida, lo prudente es tratarlo como un conector de alimentación Micro USB estándar. Si tu objetivo es cargar “rápido” en sentido estricto, aquí lo determinante será el diseño del conjunto cable+fuente+dispositivo, no solo el conector.
• No es para sustitución directa de puerto en dispositivos complejos: en equipos con puerto montado en placa o con geometrías específicas, este tipo de conector DIY raramente es la solución ideal. Donde mejor rinde es en cables y prototipos, no en cirugías sobre conectores soldados a PCB.

Consejos prácticos de montaje y mantenimiento

• Haz estañado previo en los cables y aplica soldadura con rapidez, evitando calentar en exceso.
• Refuerza el conjunto dentro de la carcasa con termofusible bien aplicado o un sistema de fijación que sujete el cable antes de que la tensión llegue a los pines.
• Tras montar, prueba el interruptor con el cable en varias posiciones (ligera flexión) para detectar conexiones intermitentes.
• Si el equipo va a usarse con vibración o en movimiento, añade un refuerzo extra tipo “strain relief” (aunque sea con una capa adicional de material de sujeción) antes de cerrar el conjunto.

Veredicto del experto

Lo veo como una pieza muy práctica para el tipo de trabajo para el que está enfocada: cablear y reparar con control manual de la alimentación en proyectos con Micro USB 2.0 Tipo B. Su valor está en la facilidad de integrar un interruptor en el propio montaje y en que, con una soldadura correcta y un buen alivio de tensión, el conjunto funciona de forma estable para energía y, en configuraciones compatibles, para datos de baja velocidad.

Si tu objetivo es algo como “reemplazar un puerto” en un dispositivo complejo o buscar compatibilidad con estándares modernos (USB-C o USB 3.0), no es su terreno. Pero si lo que necesitas es un conector útil, ensamblable y controlable para DIY y reparaciones, es una opción coherente frente a alternativas genéricas, siempre que mires con lupa la calidad del montaje y la fijación mecánica.
