Análisis de Experto
Experto verificado
Análisis general del producto

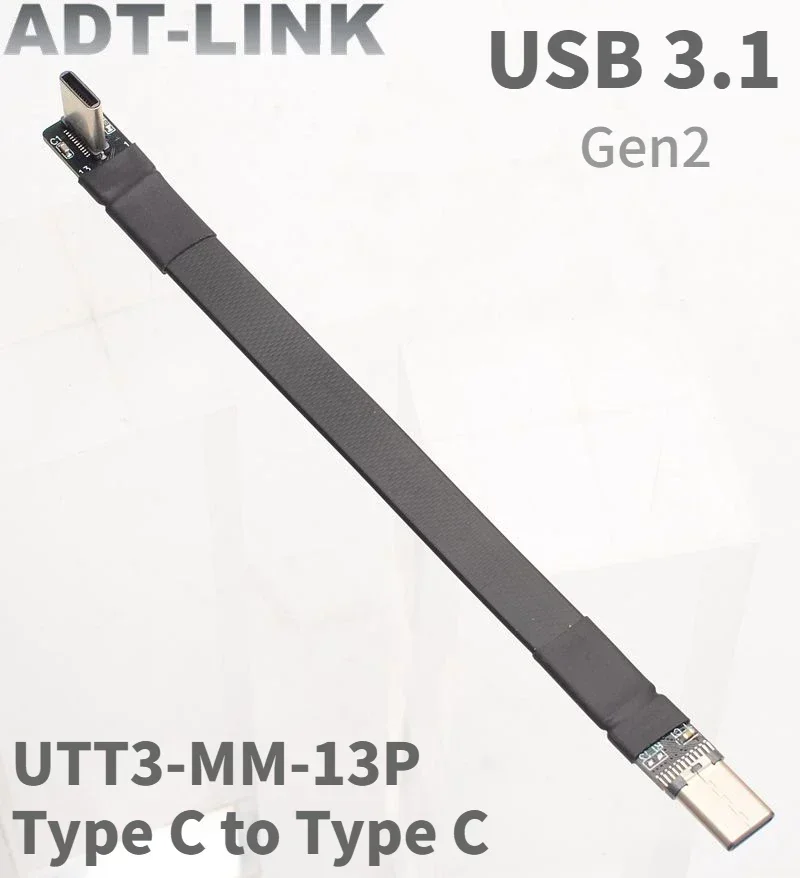

Como técnico con años de experiencia evaluando cables, conectividad y soluciones de integración, he probado este cable de extensión ADT blindado FPV USB-C 3.1 Gen2 en escenarios de desarrollo real. Su objetivo es servir de puente entre módulos embebidos y dispositivos USB‑C, manteniendo integridad de señal y suministro de energía en entornos con interferencias. En pruebas con placas como Raspberry Pi 4 y ROCK Pi 4, así como sistemas GPS integrados, el cable demuestra una orientación muy clara hacia uso profesional: desarrollo de producto, prototipado embebido y soluciones FPV donde la EMI y la estabilidad de alimentación son críticas. No es un cable para uso doméstico general; su fortaleza reside en una ejecución técnica enfocada y en la posibilidad de personalización de longitudes, a costa de una mayor fragilidad aparente y de restricciones de uso.
Calidad de construcción y materiales
Diseño y ejecución

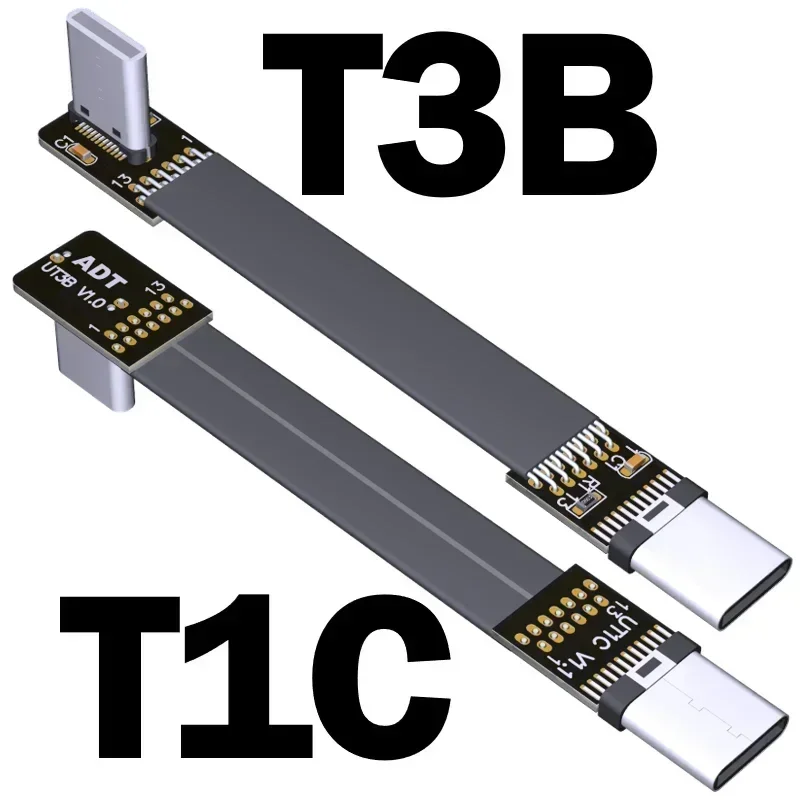

El cable plano FPC se apoya en una PCB de alto TG y cobre de 1 oz, con un enfoque en minimizar la capacitancia e inductancia parasitaria al eliminar orificios pasantes en la señal diferencial. Este detalle técnico es relevante para mantener la integridad de la señal USB‑C a velocidades Gen2 (10 Gbps) en trayectos cortos. La presencia de un blindaje EMI y la inclusión de refuerzos en la ruta de alimentación (5V) para soportar hasta 3 A a distancias cortas aporta una capa de robustez frente a interferencias y caídas de tensión en entornos con varios dispositivos conectados.
Construcción física y endurecimiento
La solución presume un uso controlado: está pensada para integraciones internas dentro de un ensamblaje o placa de desarrollo, no para conexiones externas repetidas. El fabricante advierte su fragilidad y su orientación a ingenieros; por tanto, la estructura plana, si se somete a movimientos bruscos o a tensiones mecánicas, podría sufrir degradación de la señal o del conector. En entornos de laboratorio o prototipado donde se montan en placas de prueba fijas, la solución puede justificar su complejidad frente a cables USB‑C convencionales con conectores endurecidos y mayor tolerancia a manipulación.
Compatibilidad y rendimiento
Rendimiento por velocidad y longitud
- Gen2: hasta 10 Gbps a 50 cm de longitud.
- Gen1: 5 Gbps a 1 m aproximadamente.

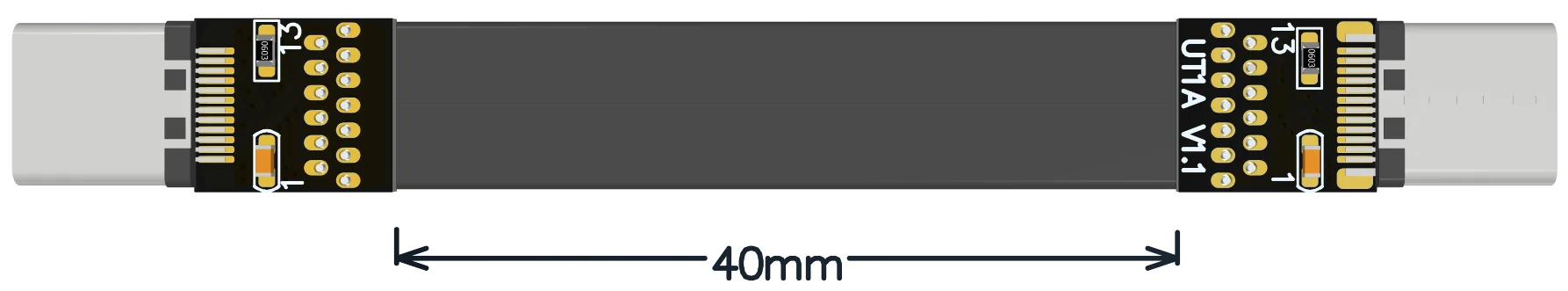

- Longitud personalizada: desde 3 cm hasta 3 m.
Estos rangos reflejan una clara dependencia de la velocidad respecto a la longitud, coherente con prácticas de diseño de señal diferencial en cables planares. En uso real, si la necesidad es mantener 10 Gbps, conviene mantener trayectos muy cortos (≤50 cm) y gestionar la ruta para minimizar curvas y tensiones.
Alimentación y carga
La presencia de refuerzos de alimentación de 5V para soportar hasta 3 A (a 50 cm) es una ventaja notable para dispositivos embebidos que consumen picos durante arranques o transferencia de datos. En distancias mayores, la capacidad de corriente cae (aproximadamente a 1.5 A para 1 m), lo que implica planificar la potencia y, si es necesario, reforzar la fuente de alimentación cercano a la placa emisora para evitar caídas de tensión.
Compatibilidad práctica
El cable funciona con dispositivos USB‑C que requieran extensión interna, pero no está concebido para uso externo en condiciones habituales. Su uso recomendado se inclina hacia proyectos donde la extensión se integra dentro del chasis de un equipo o en módulos que quedan sellados, evitando manipulación frecuente. No está pensado para conectar móviles o computadoras de forma casual; la guía FAQ lo deja claro.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Extensión USB‑C con velocidad Gen2 manteniendo 10 Gbps en longitudes cortas, útil para integraciones que exigen ancho de banda sin degradación significativa.
- Blindaje EMI y uso de materiales de alta calidad (PCB de alto TG, cobre 1 oz) que reducen la susceptibilidad a ruidos y caídas de tensión durante transferencia de datos.
- Refuerzos de alimentación que permiten cargas de hasta 3 A a distancias cortas, facilitando configuraciones donde el suministro de 5V es crítico para el dispositivo embebido.
- Personalización de longitud (3 cm a 3 m) para ajustarse a layouts específicos sin sustituir componentes.
- Enfoque técnico claro para proyectos FPV y sistemas embebidos donde la EMI y la integridad de señal son prioritarias.
Aspectos mejorables:
- Fragilidad y limitaciones de uso externo: aunque comprensible para su objetivo, limita mucho la versatilidad en entornos no controlados. Sería útil un plan de protección adicional (strain relief, carcasas o variantes con mayor tolerancia a manipulación) sin destruir su propuesta de baja capacitancia.
- Política de devoluciones: la ausencia de cambios o devoluciones complica la evaluación por parte de equipos que requieren validar varias longitudes o cargas en prototipos.
- Compatibilidad con setups móviles o de consumo: la especificación desaconseja su uso fuera de entornos embebidos; para usuarios que buscan extender USB‑C entre un portátil y un SBC, el cable no se alinea con sus expectativas y podría generar frustración si no se comprende el ámbito de aplicación.
- Complejidad de instalación: al ser una solución integrada en el interior de un sistema, exige un diseño cuidadoso y conocimientos de gestión de señales y alimentación; para equipos sin experiencia, puede resultar intimidante.
- Tolerancias de longitud vs. velocidad: cuanto más larga la extensión, menor la velocidad máxima; conviene que los planos de diseño incluyan recomendaciones claras para cada longitud.
Veredicto del experto
Recomiendo este cable a equipos de desarrollo y proyectos embebidos con necesidades muy específicas de extensión interna de USB‑C: sistemas donde la EMI debe controlarse, la continuidad de la alimentación es crítica y el trazado en placa ya está definido. En contextos de laboratorio, prototipos o integración en chasis cerrado, ofrece una solución limpia y técnicamente sólida para mantener 10 Gbps a cortas distancias y hasta 3 A de alimentación en trayectos cortos.
Para usuarios que buscan cables de uso general o externos, este producto no es la opción adecuada, ni tampoco para dispositivos que requieren movilidad frecuente o cambios de ubicación. En ese caso, conviene considerar alternativas estándar con mayor durabilidad mecánica y mayor facilidad de manejo, sin sacrificar el rendimiento para aplicaciones domésticas o de oficina.
Consejos prácticos de uso:
- Planificar la ruta del cable para minimizar curvaturas y tensiones. Evitar pisadas o enrollamientos que aumenten la rigidez.
- Mantener la longitud finals para Gen2 (≤50 cm) si se necesita el máximo rendimiento de 10 Gbps.
- Distribuir la carga eléctrica cerca del punto de origen para aprovechar los 3 A a distancias cortas; si se necesita mayor longitud, prever una fuente de alimentación local adicional.
- Usar protección mecánica en entornos con vibraciones o movimientos, y aplicar un mínimo de relieve de tensión en las uniones al PCB para evitar fatiga de la guía.
- Verificar que la aplicación sea interna, con una evaluación de compatibilidad de señal y de temperatura, antes de intentar usarlo en exteriores o en dispositivos de consumo.
