HD USB KVM extensor 60m por cat5/6 Cable 1080p 60Hz HD transmisor receptor KVM interruptor con Audio IR Control ratón y teclado puerto
Descripciones:
El extensor Nsendato utiliza cables cat5e individuales o cat6 (recomendados) en lugar de cable HD para transmitir señal de alta definición hasta 60 metros, reduciendo el costo. El extensor está diseñado para suministrar transmisión a larga distancia de señal de alta definición.
Características:

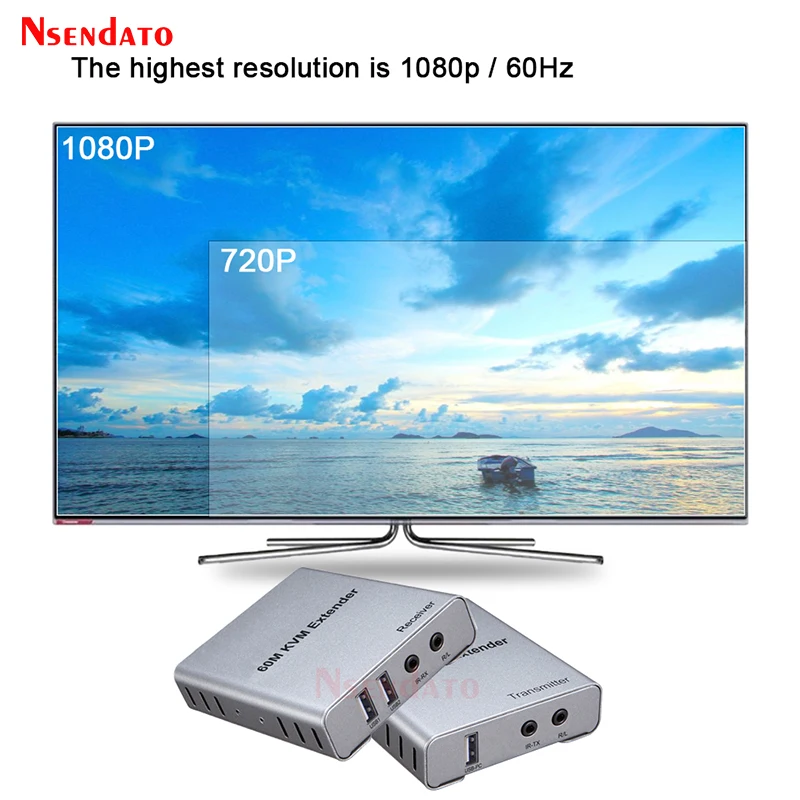

Soporta la resolución de vídeo más alta 1080p/60Hz;

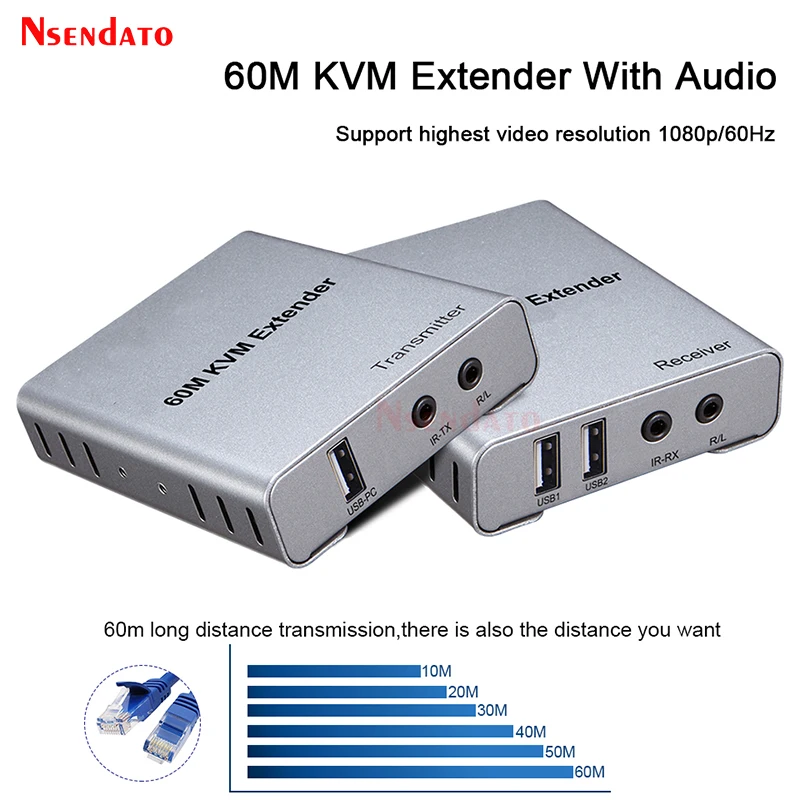

60M de transmisión a larga distancia;
Tanto el TX como el RX admiten salida de audio izquierda y derecha de 3,5 MM;
Bajo consumo de energía, baja temperatura y alta seguridad;
Compatible con control remoto IR;
Admite ratón USB y extensión de teclado.
Especificaciones:
Longitud del cable CAT-6/CAT-5E entre Rx y TX: hasta 60 metros
Entrada compatible con HDMI: 1080p/1080i72 0p/576p/576i/480p/480i
Salida compatible con HDMI: 1080p/1080i72 0p/576p/576i/480p/480i
Ancho de banda máximo: 150MHz
Velocidad máxima en baudios: 4,5 Gbps
Señal de vídeo de entrada: 0,5 ~ 1,5 voltios p-p
Señal DDC de salida: 5 voltios p-p (TTL).
Distancia de entrada/salida HDMI compatible: ≤ 10m cable estándar compatible con HDMI AWG26
TX corriente de funcionamiento máxima: ma
RX corriente de funcionamiento máxima: ma
Formato del adaptador de corriente: entrada: Ca (50HZ, 60HZ) 100V-240V; Salida: CC 5V/1a

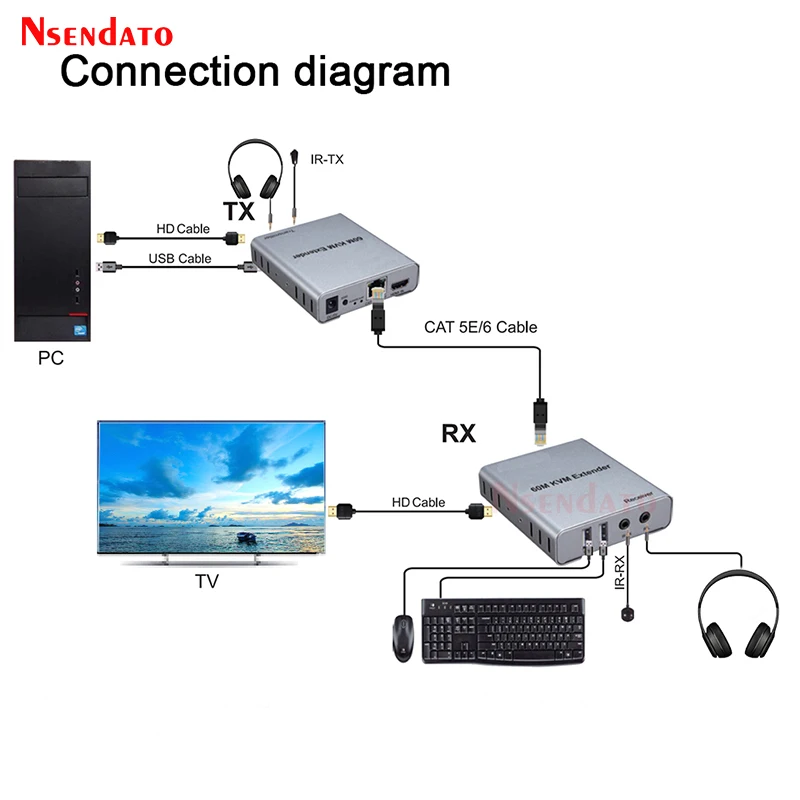

Conexión y funcionamiento:
1. Conecte un cable HD entre el dispositivo fuente y el extensor TX,
La distancia máxima del cable es de 10 metros;
2. Conecte un cable compatible con HDMI entre el dispositivo de visualización y el extensor RX,
La distancia máxima del cable es de 15 metros;
3. Conecte cables de un solo cat-5e o cat-6 (recomendados) en lugar de cables compatibles con HDMI entre TX y el extensor RX, la distancia máxima del cable es de 60 metros;
4. Conecte la fuente de Alimentación de 5V al TX y RX;
5. Luz indicadora LED:
Luz indicadora LED TX: cuando hay entrada de señal, se vuelve azul;
Luz indicadora LED RX: cuando hay entrada de señal, se vuelve azul;

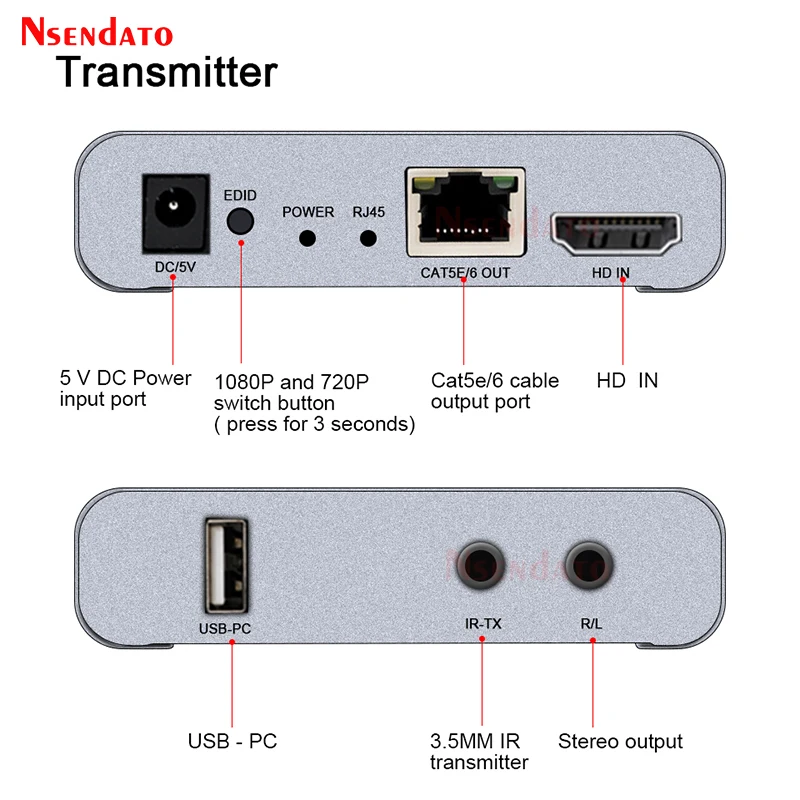

6. Botón EDID: el botón puede admitir el interruptor de EDID entre 720P y 1080P.
(1080P es el EDID predeterminado cuando la alimentación está encendida).
7. Conecte el cable del receptor IR al receptor y conecte el cable del transmisor IR al transmisor si necesita el cable del receptor IR, apunte al equipo que necesita controlar.

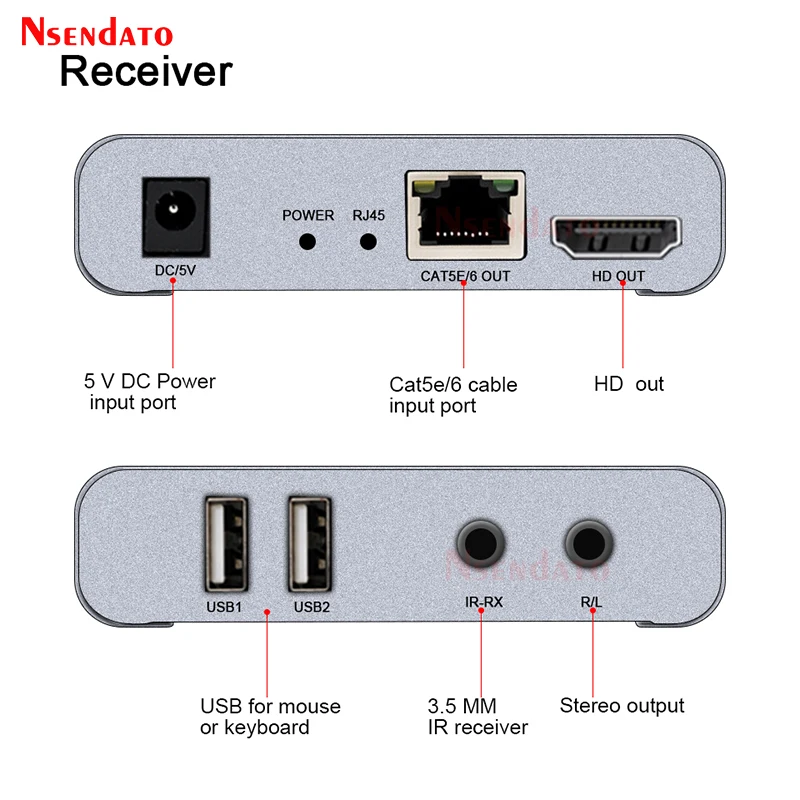

8. Conecte el ratón y el teclado a los dos puertos USB del receptor y conecte el puerto USB del transmisor al ordenador si necesita la función de control KVM.
El paquete incluye:
1 transmisor compatible con HDMI
1 receptor compatible con HDMI
1 x cable receptor IR
1 x cable transmisor IR
2 x adaptador de corriente de 5V (opción)
1 Manual de usuario
