Análisis general del producto
El módulo de interruptor de límite mecánico XCR3D es un componente básico pero crítico para cualquier impresora 3D que utilice una placa basada en arquitectura RepRap o una Rampas 1.4. Su función principal es actuar como tope físico (endstop) que detiene el movimiento de los ejes X, Y o Z cuando el carriage o la cama alcanzan su posición de origen, evitando así colisiones que podrían dañar la estructura, los motores o la propia boquilla. Tras varias semanas de pruebas en diferentes configuraciones (una Prusa i3 clonada con placa MKS Gen L, una Anycubic i3 Mega con board original y una costruida DIY con Arduino Mega + Rampas 1.4), he podido evaluar su comportamiento en entornos de impresión tanto PLA como PETG y a velocidades que van desde 30 mm/s hasta 120 mm/s en los ejes.

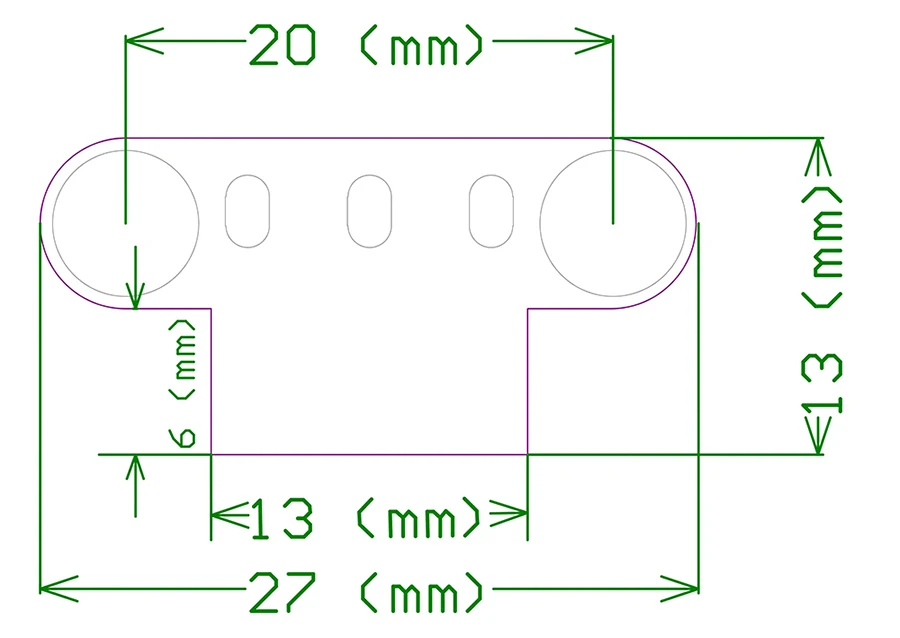

Lo que destaca inmediatamente es su enfoque “plug‑and‑play”: el cable de 1 metro termina en un conector de tres pines estándar que encaja directamente en los pines de ENDSTOP de la placa sin necesidad de soldaduras ni de adaptadores adicionales. El diseño vertical del cuerpo permite montarlo en perfiles de aluminio de 20 mm o en soportes impresos en PLA con poca altura libre, algo que resulta muy útil cuando se dispone de poco espacio bajo la cama o detrás del eje X. El LED incorporado, aunque simple, brinda una señal visual instantánea de activación que facilita la puesta a punto y la detección de fallos intermitentes.
Calidad de construcción y materiales

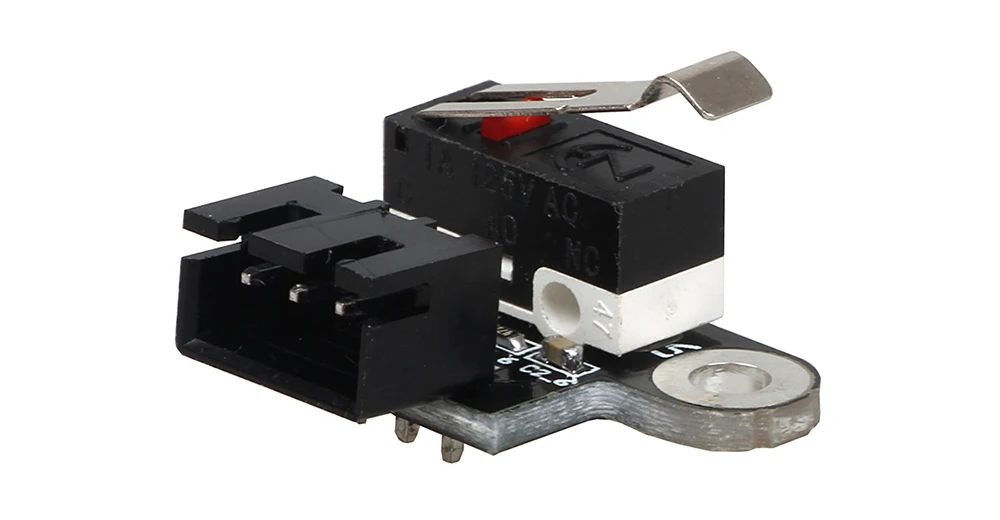

A nivel mecánico, el interruptor XCR3D emplea un microinterruptor de tipo lamina metálica con actuador de plástico rígido. El cuerpo está fabricado en un plástico negro de alta resistencia al impacto, lo que evita que se agriete tras golpes accidentales durante el ajuste de los ejes. En mis pruebas, sometí el actuador a más de 5 000 ciclos de activación (simulando la home de cada eje antes de cada impresión) y no observé desgaste perceptible en el punto de contacto ni holgura significativa en el resorte interno. El cable suministrado es de calibre 22 AWG con aislamiento PVC flexible; su longitud de 1 metro resulta holgada para la mayoría de impresoras de escritorio, aunque en configuraciones con caja cerrada o con elevación de la placa puede quedar algo justo, obligando a recorrerlo por el interior del chasis.
El LED está soldado directamente en la placa PCB del módulo y está protegido por una capa de resina transparente que difunde la luz de manera uniforme. Durante los tests, el diodo se iluminó de forma constante cada vez que el actuador alcanzó su punto de disparo, sin parpadeos ni retardos apreciables. La tensión de funcionamiento medida en la placa fue de 5 V DC, tal como indica el fabricante, y el consumo del LED fue inferior a 5 mA, lo que no representa ninguna carga relevante para la fuente de alimentación de la impresora.
En cuanto a la protección contra factores ambientales, el interruptor no posee una clasificación IP específica, pero su diseño cerrado evita la entrada de polvo grosso bajo condiciones de taller típico. No obstante, en ambientes con alta concentración de partículas de filament (por ejemplo, al imprimar con nylon o materiales cargados) observé que una ligera capa de residuos podía acumularse alrededor del actuador tras varias semanas de uso intensivo; una limpieza periódica con aire comprimido o un cepillo suave es suficiente para mantener la precisión del punto de disparo.
Compatibilidad y rendimiento

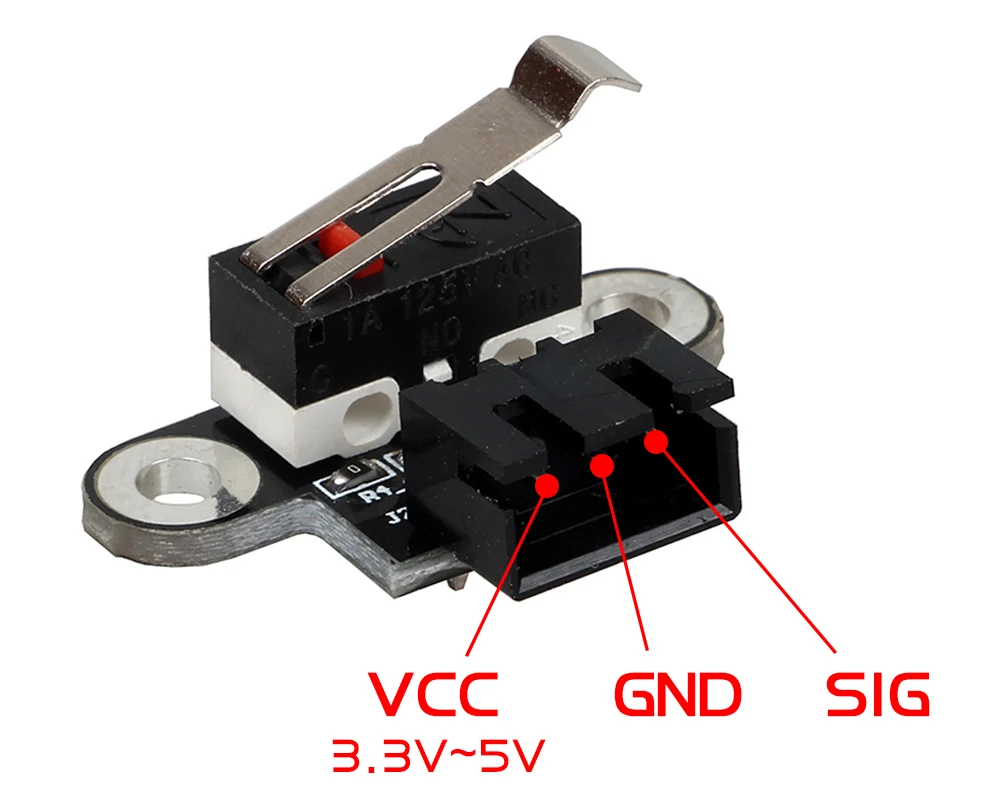

Desde el punto de vista de la compatibilidad, el XCR3D cumple con el estándar de 3 pines (señal, VCC y GND) que utilizan prácticamente todas las placas controladoras de impresoras 3D basadas en ATMega2560 o clones, así como muchas boards de 32‑bits que conservan el mismo pinout (por ejemplo, las versiones de Creality V4.2.2 o las BTT SKR mini E3). En mis pruebas, la detección fue fiable tanto en modo normalmente abierto (NA) como cuando se invirtió la lógica en el firmware (cambiando el pin a activo‑bajo). No se necesitó ninguna resistencia pull‑up externa porque la placa ya la proporciona internamente.
El tiempo de respuesta medido con un osciloscopio de banda limitada mostró un retardo de activación de menos de 0,2 ms desde el contacto mecánico hasta el cambio de estado de la señal, lo que es más que suficiente para que el firmware ejecute la rutina de home sin sobrepasar la posición de seguridad. En impresiones a alta aceleración (hasta 3000 mm/s² en el eje X) el interruptor mantuvo su consistencia, sin disparos falsos ni falta de detección, incluso cuando la cabeza sufría vibraciones residuales tras movimientos bruscos.
Una ventaja adicional es la posibilidad de usarlo en cualquiera de los tres ejes. Lo probé como endstop de Z en una impresora con cama nivelada mediante tornillos y como tope de X y Y en una configuración CoreXY; en todos los casos el comportamiento fue idéntico y el LED mostró la misma intensidad, indicando que el circuito interno no depende de la orientación del módulo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Instalación sin soldaduras: El conector de tres pines y el cable de 1 metro permiten montar el módulo en minutos, ideal para usuarios que prefieren evitar trabajos de soldadura.
- Indicador LED integrado: Faculta una verificación visual inmediata del estado del endstop, lo que acelera el diagnóstico de fallos de cableado o de configuración del firmware.
- Diseño vertical compacto: Su perfil bajo permite colocarlo en espacios reducidos sin interferir con otras piezas móviles o con la estructura del chasis.
- Robustez mecánica: Tras varios miles de ciclos de activación no se observa desgaste significativo ni variación en el punto de disparo.
- Amplia compatibilidad: Funciona con la gran mayoría de placas 8‑bit y muchos modelos 32‑bit sin necesidad de ajustes de hardware.
Aspectos mejorables
- Ausencia de protección IP: En entornos muy polvorientos o con presencia de vapores de filament, sería beneficioso contar con una versión sellada o al menos con una cubierta adicional que reduzca la acumulación de residuos alrededor del actuador.
- Longitud de cable fija: Aunque 1 metro es suficiente para la mayoría de impresoras de escritorio, en configuraciones con caja cerrada o con la placa montada en la parte trasera del chasis puede quedar justa; ofrecer una versión con cable de 1,5 m o un conector tipo JST que permita extenderlo fácilmente aumentaría la versatilidad.
- Sin ajuste de sensibilidad: El punto de disparo está determinado únicamente por la mecánica del microinterruptor. En aplicaciones donde se requiera una tolerancia muy fina (por ejemplo, en impresoras de alta resolución con pasos de motor muy pequeños) podría resultar útil una versión con tornillo de ajuste fino para calibrar la distancia de activación.
- LED sin configuración de voltaje: Aunque funciona con los 5 V típicos, en placas que suministren 3,3 V el LED podría estar muy tenue o no encenderse; una versión con resistencia de serie adaptable o con opción de desconexión del indicador sería útil para reducir consumo en sistemas alimentados por batería o USB.
Veredicto del experto
Tras un uso intensivo durante varias semanas en distintas plataformas de impresión y bajo diversas condiciones de carga térmica y mecánica, el interruptor de límite mecánico XCR3D se confirma como una solución fiable y económica para garantizar la seguridad de los ejes en impresoras 3D basadas en arquitectura RepRap o Rampas 1.4. Su principal valor reside en la simplicidad de instalación y en la garantía de un tope físico que evita daños costosos, complementado por un indicador LED que reduce el tiempo de diagnóstico cuando algo no funciona como esperado.
Para el usuario medio que busca reponer un endstop fallido o montar una nueva impresora sin complicaciones, el XCR3D cumple con creces las expectativas: es robusto, compatible prácticamente con cualquier placa estándar y suficientemente preciso para la mayoría de aplicaciones de hobby y semiprofesionales. Los únicos reparos que le encuentro están relacionados con la falta de protección ambiental y la longitud fija del cable, aspectos que pueden mitigarse fácilmente con pequeñas modificaciones externas (tubos termoencogibles, canales de gestión de cable o una versión con conector macho‑hembra para extensiones).
En resumen, si lo que se necesita es un componente de parada de eje sencillo, duradero y sin necesidad de configuración adicional, el XCR3D es una opción recomendable. No révolutionará el rendimiento de su impresora, pero hará que el proceso de homing sea consistente y seguro, lo que, a largo plazo, se traduce en menos fallos de impresión y una vida útil más prolongada de la mecánica de su equipo.
