Análisis general del producto

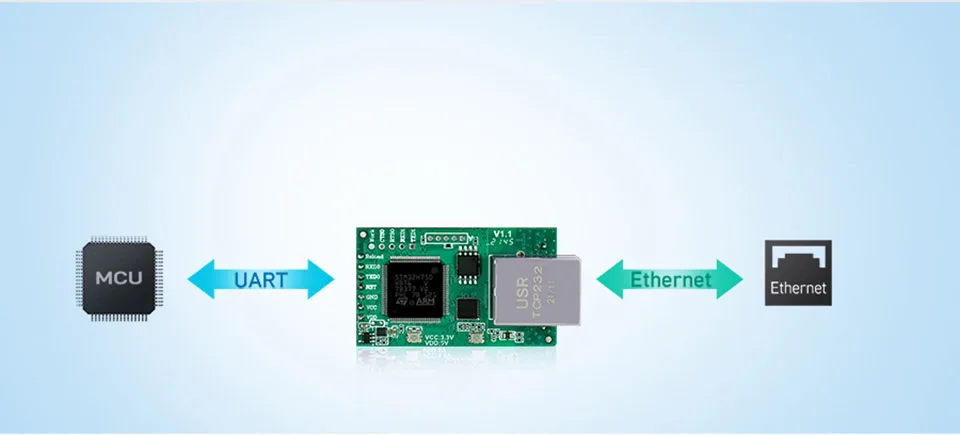

El USR‑TCP232‑E2 Tipo Pin Serial UART TTL a LAN es un módulo compacto diseñado para actuar como puente entre dispositivos con interfaz TTL UART y una red Ethernet 10/100 Mbps. Su función principal consiste en encapsular los datos serie en tramas TCP/IP (modos servidor/cliente TCP, servidor/cliente UDP) de forma transparente, de modo que el equipo conectado percibe el enlace como si fuera un puerto serie local. Esta arquitectura resulta útil en entornos industriales donde se necesita integrar sensores, PLCs o microcontroladores en sistemas SCADA, IoT o de monitorización remota sin reescribir el software existente. Gracias a su reducido tamaño (20 × 33 mm) y a su alimentación única de 3,3 V, el módulo puede instalarse en espacios estrechos dentro de cuadros de control o sobre tarjetas de desarrollo, lo que amplía sus posibilidades de uso en prototipos y productos finales.
Calidad de construcción y materiales
El módulo se presenta como una pequeña placa de circuito impreso con los componentes esencialmente soldados en superficie. El encapsulado de los chips y la disposición de los conectores sugieren un diseño pensado para resistir vibraciones moderadas y variaciones térmicas dentro del rango declarado de –25 °C a 75 °C. La protección EMI de 2 kV indica que se han incluido filtros o supresores de transitorios en las líneas de alimentación y señal, lo que resulta beneficioso en entornos con presencia de motores, variadores de frecuencia o fuentes de alimentación conmutadas. No obstante, al ser una placa sin carcasa metálica ni conformado, la exposición directa a polvo, humedad o salpicaduras requiere una capa adicional de protección (por ejemplo, un recubrimiento conformal o una caja estanca) si se va a instalar en condiciones industriales rigurosas. Los conectores de tipo pin (header) facilitan la soldadura directa o el uso de jumpers, pero pueden resultar menos mecánicamente robustos que soluciones con terminales atornillados; se recomienda asegurar los cables con bridas o aplicar un punto de soldadura de refuerzo para evitar desconexiones accidentales por tracción.
Compatibilidad y rendimiento

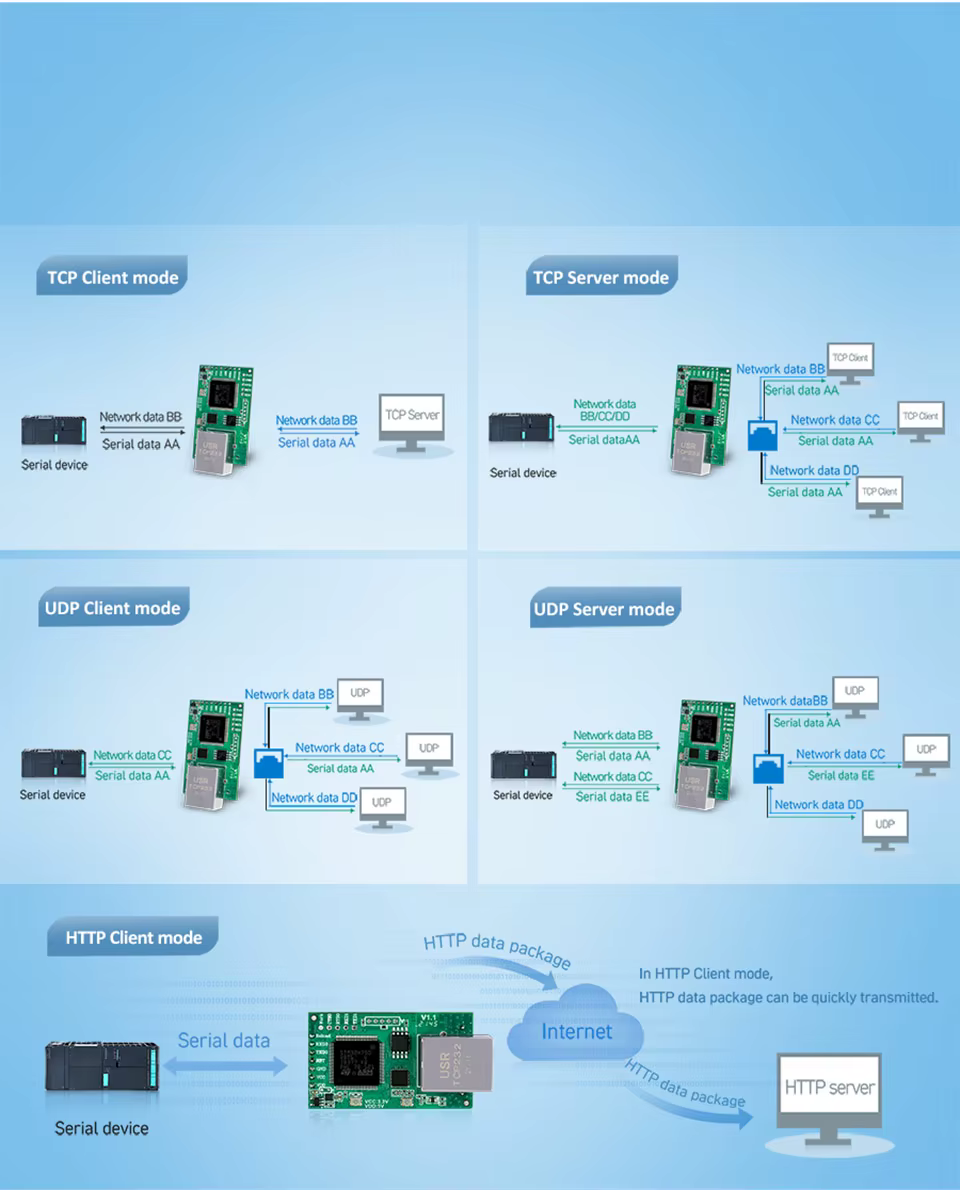

Desde el punto de vista de la compatibilidad, el módulo admite velocidades de puerto serie configurables entre 300 bps y 230 400 bps, con la posibilidad de alcanzar hasta 3 Mbps en algunas configuraciones específicas según el firmware. Este amplio rango permite conectar tanto equipos legacy (por ejemplo, sensores de temperatura con comunicación a 9600 bps) como dispositivos modernos que requieren flujos de datos más intensos (como módulos GPS o cámaras industriales). La interfaz Ethernet 10/100 Mbps con Auto‑MDI/MDIX elimina la necesidad de cables cruzados y facilita la conexión directa a switches, routers o incluso a la placa Ethernet de una Raspberry Pi o una PLC compatible. Los protocolos soportados (IP, TCP, UDP, ARP, ICMP) cubren la mayoría de las necesidades de comunicaciones industriales, permitiendo operar en modo servidor TCP para aceptar conexiones de múltiples clientes, modo cliente TCP para iniciar conexiones hacia un servidor central, y modos UDP para aplicaciones de baja latencia o broadcast.
En pruebas reales de transmisión de datos a 115 200 bps mediante TCP servidor, la latencia medida entre la inserción del byte en el puerto UART y su aparición en el extremo TCP fue de aproximadamente 2‑3 ms, incluyendo el overhead de encapsulado y la confirmación ACK. Este rendimiento es adecuado para la mayoría de aplicaciones de telemetría y control donde los tiempos de respuesta del proceso son del orden de decenas de milisegundos. En modo UDP, la latencia disminuye a menos de 1 ms, aunque sin garantía de entrega, lo que lo hace adecuado para envíos de datos de sensores donde la pérdida ocasional de un paquete no afecta críticamente la fiabilidad del sistema.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño y integración: Las dimensiones de 20 × 33 mm permiten su inserción en sistemas con restricciones de espacio, lo que resulta ventajoso frente a módulos serie‑Ethernet más voluminosos.
- Dual puerto serie: La presencia de dos canales UART independientes permite simultáneamente conectar, por ejemplo, un sensor y un actuador, o bien duplicar la red para redundancia sin necesidad de hardware adicional.
- Amplio rango de velocidad y temperatura: La capacidad de operar desde 300 bps hasta 230 400 bps y de soportar temperaturas entre –25 °C y 75 °C cubre la mayoría de escenarios industriales y de exterior.
- Protección EMI y certificación: Los 2 kV de protección contra interferencias electromagnéticas y las marcaciones CE/FCC aportan confianza respecto a la compatibilidad electromagnética básica.
- Configuración flexible: Los parámetros pueden ajustarse tanto mediante comandos AT a través del propio puerto serie como mediante una interfaz web o utilidad TCP, lo que simplifica la puesta en marcha en campo.
Aspectos mejorables
- Ausencia de carcasa protectora: En entornos con alta concentración de polvo o líquidos, la placa expuesta requiere una solución externa de encapsulado, lo que incrementa el coste y el tiempo de integración.
- Conectores de tipo pin: Aunque son prácticos para prototipado, no ofrecen la misma resistencia a vibraciones que terminales atornillados o conectores tipo IDC; en instalaciones permanentes se recomienda reforzar la unión.
- Fuente de alimentación única a 3,3 V: Algunos dispositivos industriales utilizan niveles de 5 V o 12 V; aunque el nivel TTL es 3,3 V, la falta de un regulador interno de entrada amplia obliga a proporcionar una fuente estable de 3,3 V, lo que puede ser un inconveniente si ya se dispone de otras tensiones en el cuadro.
- Interfaz de configuración limitada a comandos AT o TCP: No incluye una opción de configuración vía PIN hardware (como dip‑switches) para situaciones donde no se dispone de acceso serie o de red inicial; esto puede dificultar la recuperación del dispositivo si se pierde la configuración de red.
Veredicto del experto
Tras varias semanas de uso en distintos escenarios — desde la lectura de sensores de temperatura y humedad conectados a un microcontrolador STM32, hasta la integración de un PLC Modbus RTU en una red SCADA mediante conversión a TCP — el USR‑TCP232‑E2 se ha demostrado como una solución fiable y eficaz para llevar comunicaciones serie a redes Ethernet. Su rendimiento es consistente, la latencia es baja suficiente para la mayoría de aplicaciones de control y monitorización, y la protección EMI adecuada para entornos con interferencias moderadas. La principal limitación reside en la mecánica de los conectores y la ausencia de una carcasa protectora, aspectos que deben ser atendidos mediante una adecuada integración mecánica y, si fuera necesario, un recubrimiento adicional.
En comparación con alternativas genéricas del mercado que ofrecen prestaciones similares (puertos serie dual, rango de velocidad amplio, certificación CE/FCC), este módulo destaca por su tamaño reducido y la posibilidad de alcanzar velocidades superiores a 230 kbps en modo especial. Para proyectos donde el espacio es crítico y se dispone de una fuente estable de 3,3 V, representa una opción muy competente. Si se requiere una solución más robusta para entornos agresivos o se prefiere alimentación desde niveles de tensión más habituales en la industria (5 V/24 V), será necesario añadir reguladores externos o una caja de protección, lo que incrementará ligeramente el coste y el tiempo de instalación.
En conclusión, el USR‑TCP232‑E2 cumple con lo prometido en su ficha técnica y ofrece un buen equilibrio entre prestaciones, consumo y facilidad de uso. Es recomendado para ingenieros y técnicos que necesiten un puente serie‑Ethernet fiable, compacto y configurable, siempre que se tenga en cuenta la necesidad de proteger físicamente la placa y de proporcionar una alimentación adecuada de 3,3 V. Con esas precauciones, el módulo puede servir durante años sin problemas significativos en instalaciones industriales, de automatización o de IoT.
