TZT-tubo electrónico de Radio/Radio FM/tubo de Radio FM, 2 canales, 87-108MHz, recepción superheterodina

Radio de tubo electrónico TZT/Radio FM de tubo 2 canales 87-108MHz Recepción superheterodina

Descripción:

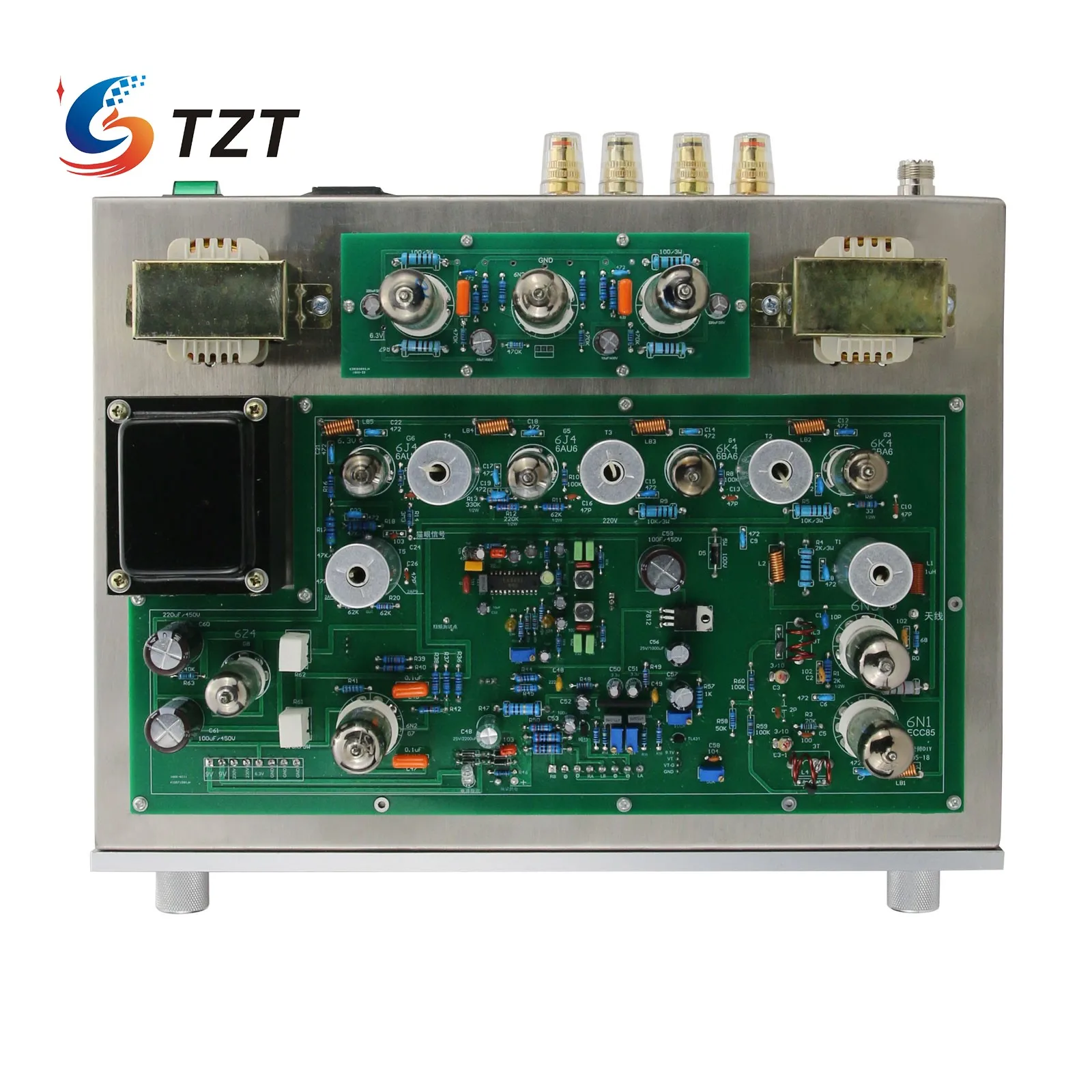

Esta máquina pertenece a la típica radio superheterodina. Adopta la forma de diseño de una placa de circuito completa, incluyendo recepción de alta frecuencia, amplificación de frecuencia intermedia, limitación, discriminación de frecuencia, decodificación estéreo, preamplificador, etc. La salida es señal de sonido estéreo. Se puede equipar con varios tipos de amplificador de potencia de tubo electrónico, altavoz activo, amplificador de ecualización estéreo y otros equipos. Las configuraciones de circuito específicas son las siguientes: la recepción de alta frecuencia utiliza 6N3 bipolar para la amplificación de alta frecuencia y la amplificación del mezclador, 6N1 bipolar para la oscilación local. Pentodo de dos etapas 6K4, limitación de dos etapas y pentodo 6J4 se utilizan para amplificación IF. La señal de audio decodificada se cambia al transistor bipolar 6N2 mediante el interruptor del convertidor para una preamplificación de 5 veces. La señal de audio de salida se alimenta al amplificador de potencia de dos 6P1 empujados por un transistor bipolar 6N2, y el sonido es restaurado por el altavoz.

Especificación:
Material de la carcasa: aleación de aluminio + acero inoxidable
Rango de banda de recepción: FM 87-108 MHz
Voltaje de alimentación: 198V-242V
Número de canal: 2 canales, ESTÉREO
Consumo de energía: 100W
Tamaño de la máquina: 374x240x140mm
Peso neto: aproximadamente 8kg
Forma de recepción: superheterodino
Potencia de salida: aproximadamente 3W + 3W

Características:
-Esta máquina tiene un peso ligero, alta sensibilidad de recepción, usando tubo electrónico para recibir señal FM, un fuerte sentido de nostalgia, voz dulce, suave, usando potenciómetro y Diodo varactor para sintonizar, resolviendo el problema de usar el condensador de aire para hacer el sistema de dibujo del cable.
-Adopta un tubo digital para mostrar la frecuencia de recepción y utiliza 6E2 para mostrar la intensidad de la señal de recepción, aumentando la visibilidad y la ornamentalidad.
-El uso del diseño de cubierta de red puede evitar que los niños toquen accidentalmente escaldaduras y descargas eléctricas. El panel se oxida mediante procesamiento de control numérico CNC, y la carcasa se suelda mediante doblado de acero inoxidable. Por lo tanto, el costo se reduce.
-La perilla está pulida por procesamiento CNC. La placa de circuito de toda la máquina está hecha de PCB de 2mm de espesor, lo que aumenta la resistencia mecánica y no es fácil de dañar.
-El amplificador de potencia se instala por separado y es fácil de mantener.

Componentes importantes:
Transformador de potencia, tubo electrónico, condensador de filtro de alto voltaje, inductor resonante sintonizado, varactor, etc.

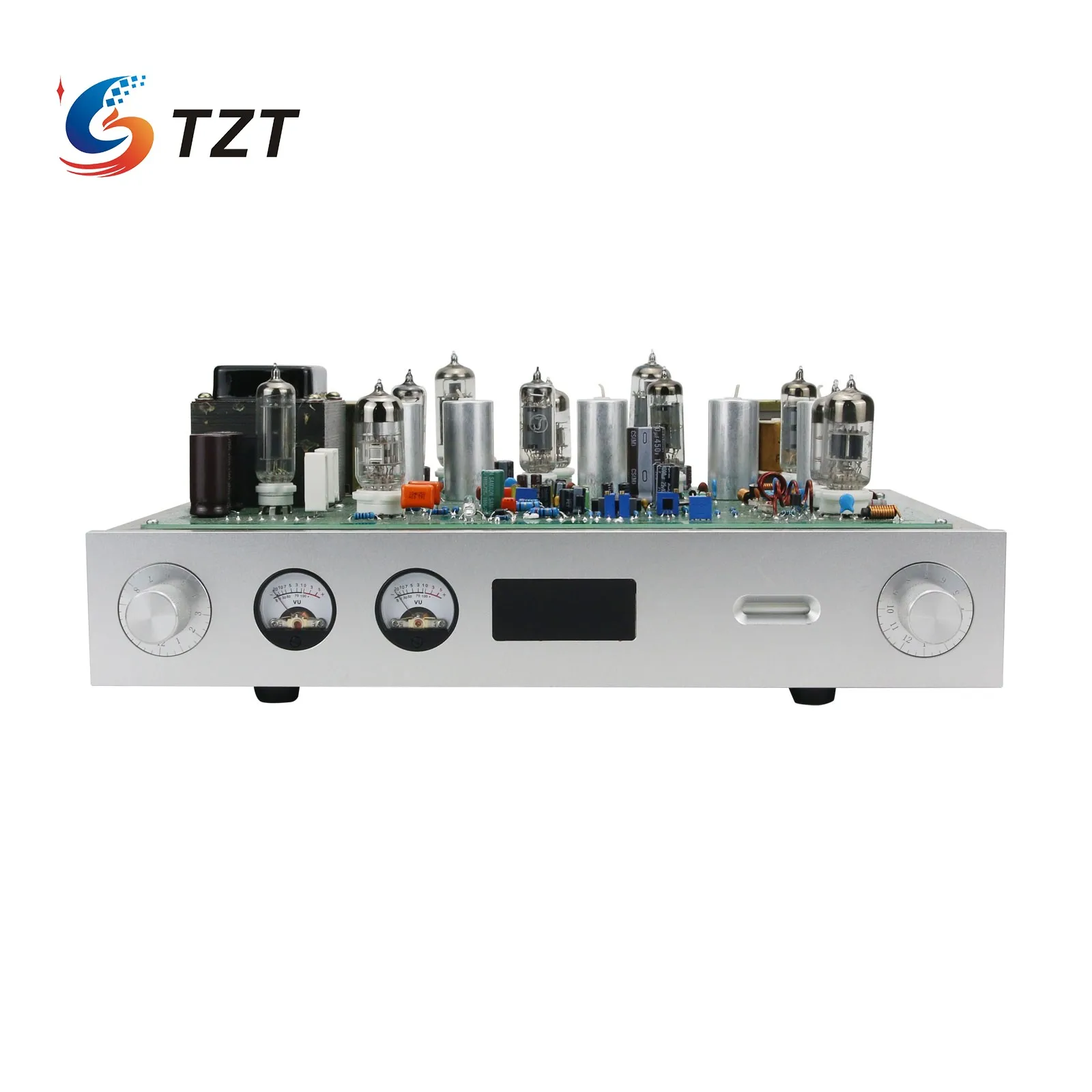

Función de perilla y medidor:

Pasos de uso:

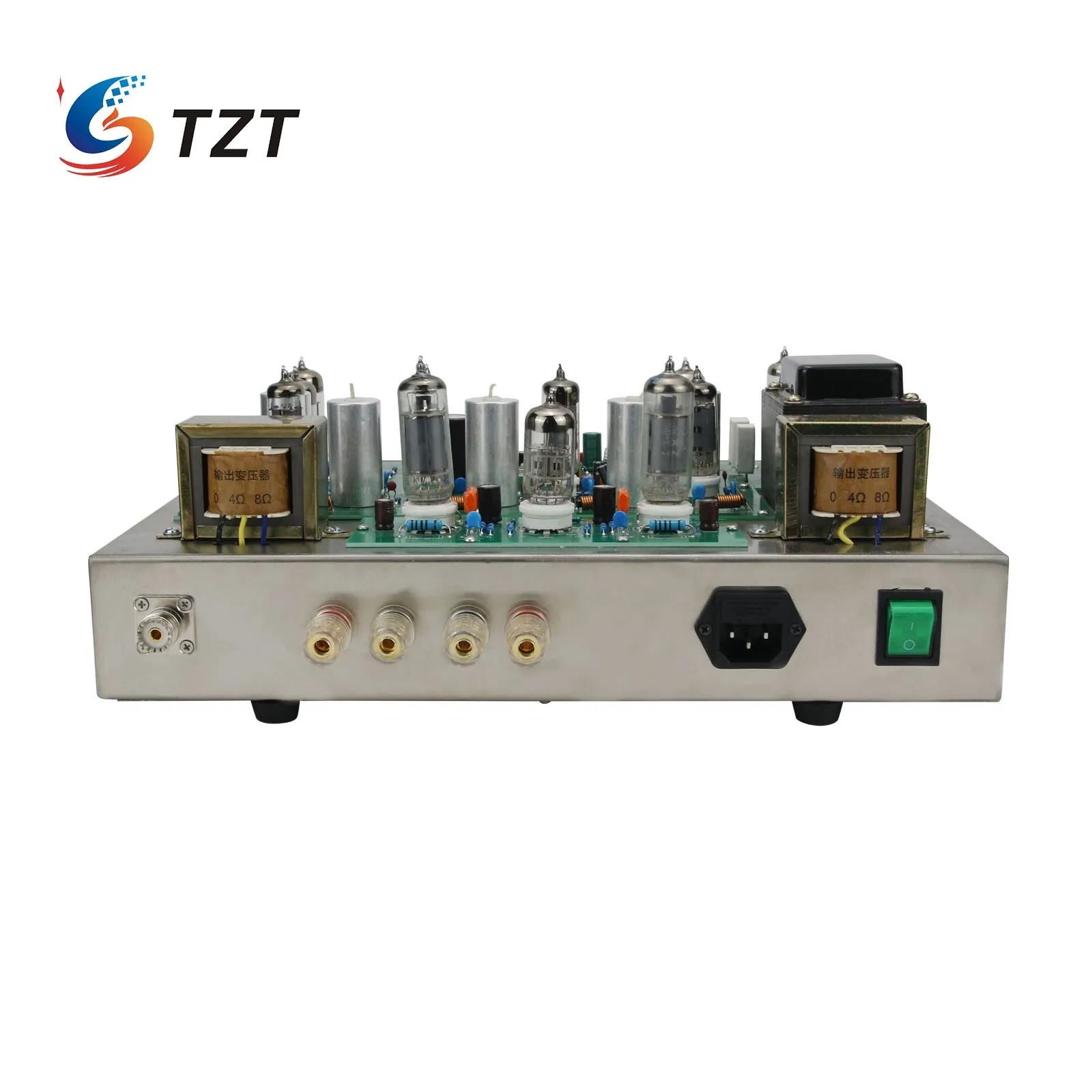

1. Conecte la antena y conecte el conector de la antena con la antena externa. Esta máquina viene con un conector SL16. Si se encuentra en una zona urbana y la señal es buena, puede conectar un conductor de unos 2 metros en el conector de antena, Y la radio puede recibir radio FM cuando sale por la ventana. Por supuesto, si desea recibir más señales de radio, debe usar una antena exterior omnidireccional externa. El método de conexión del conector SL16 puede referirse al método de conexión de la señal CCTV.

2. Conecte el cable de alimentación que cumple con los requisitos de la máquina. La máquina utiliza voltaje de 220V.

3. Conecte el terminal de salida del altavoz con el terminal de entrada de su altavoz a través del cable de conexión del altavoz. Conecte dos grupos de altavoces. Recomendamos utilizar altavoces de frecuencia completa de 4 a 8 pulgadas.
Nota: ¡Tenga cuidado! ¡No utilice esta máquina sin un altavoz!

4. Encienda el interruptor de encendido, se encenderá el indicador, espere unos 20 segundos para escuchar la radio. Gire la perilla de sintonización (se pueden seleccionar diferentes señales de radio) y el medidor de frecuencia mostrará la frecuencia de radio actual. La barra indicadora verde del tubo Indicador de sintonización se cerrará muy herméticamente cuando la señal sea mejor.

5. Apague el interruptor de encendido al final de la escucha.

6. Los niños no pueden tocar los Tubos electrónicos y otros componentes de la máquina para evitar accidentes de seguridad. Por favor, cubra la red cuando no utilice la máquina.

Problemas probables y soluciones en uso:
1. Si la máquina no funciona, compruebe si el enchufe tiene fuente de alimentación.
2. Si el sonido es bajo y el ruido es fuerte, verifique si la antena no es buena o si está en mal contacto.
3. Si la radio tiene ruido periódico, verifique si hay interferencias de equipos de alta frecuencia alrededor de la máquina.

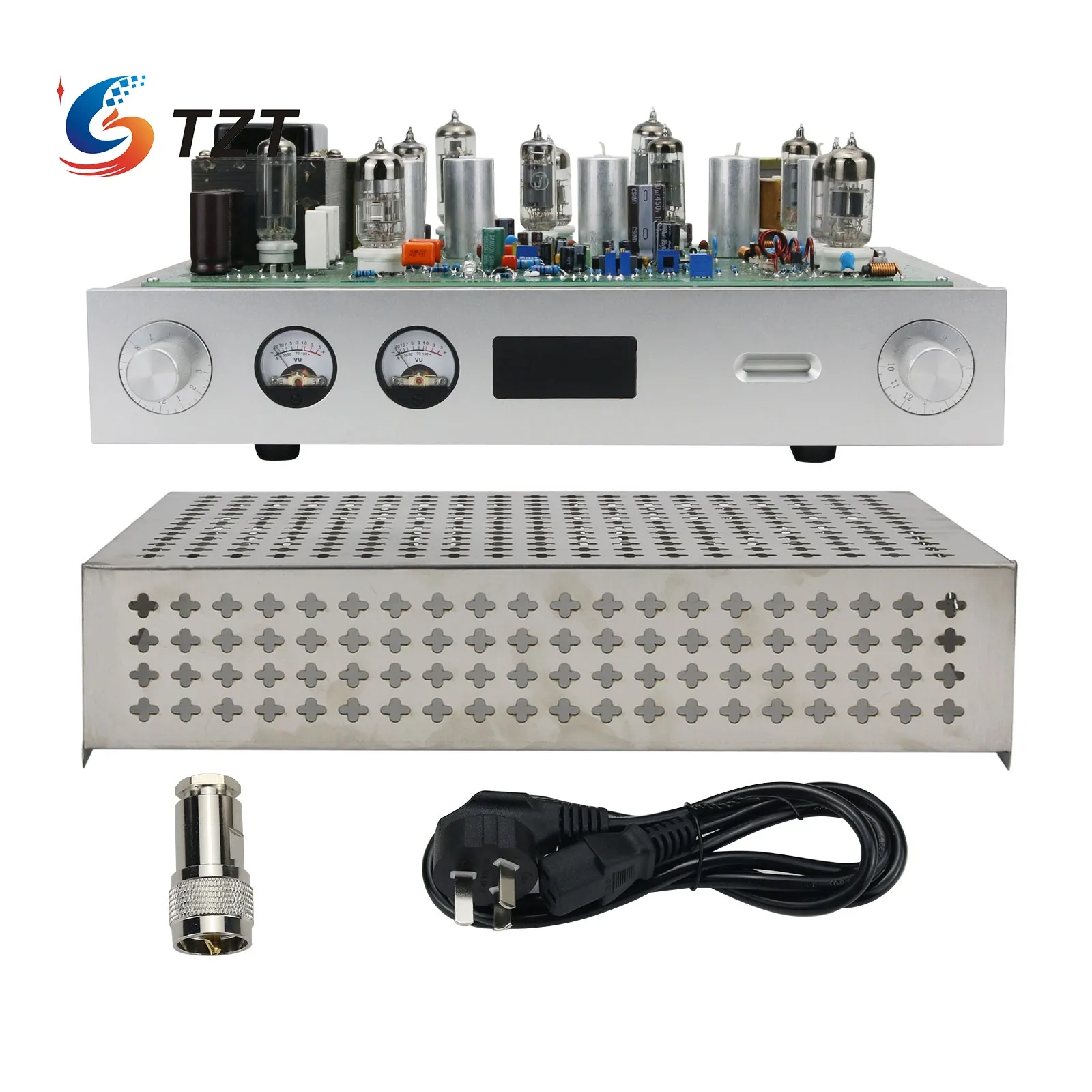

Lista de embalaje
