Descripción

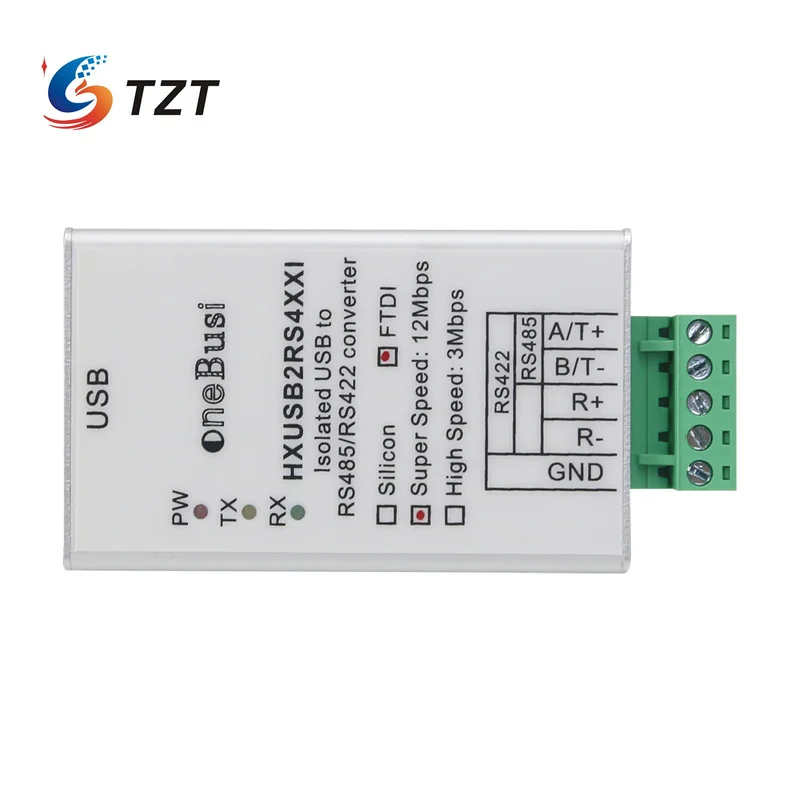

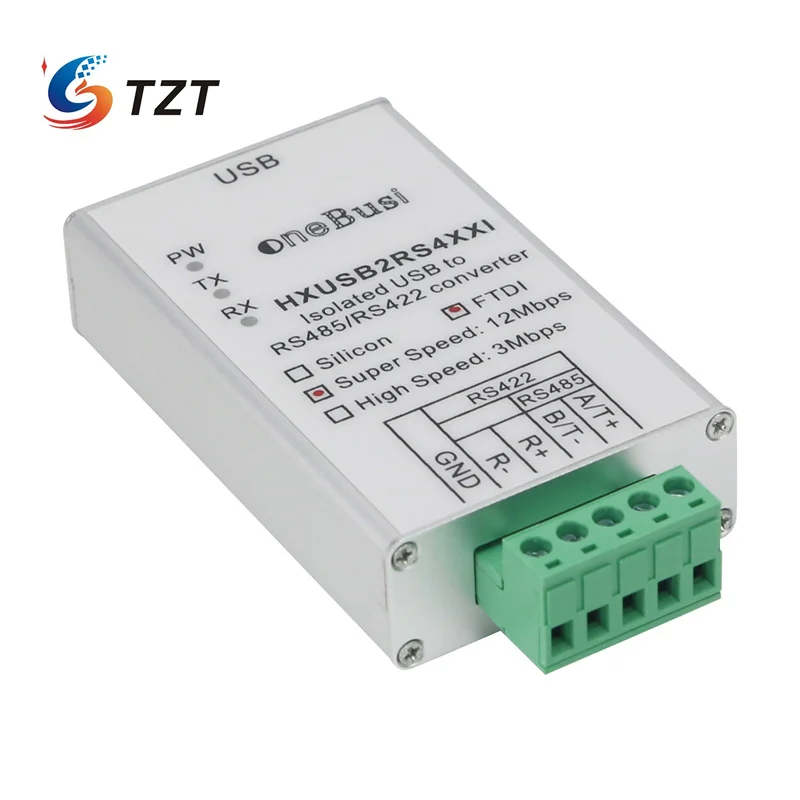

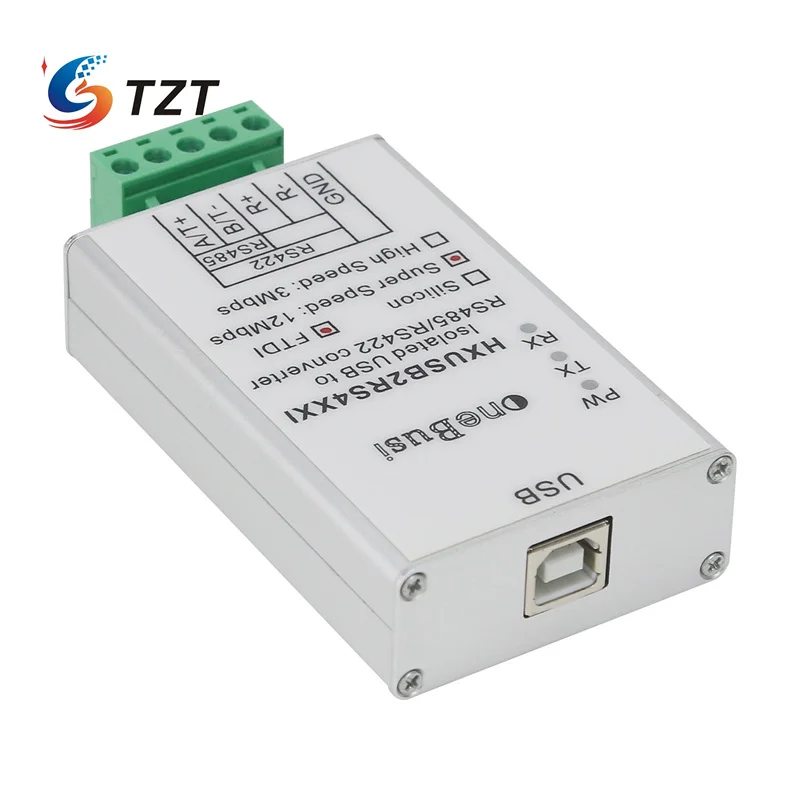

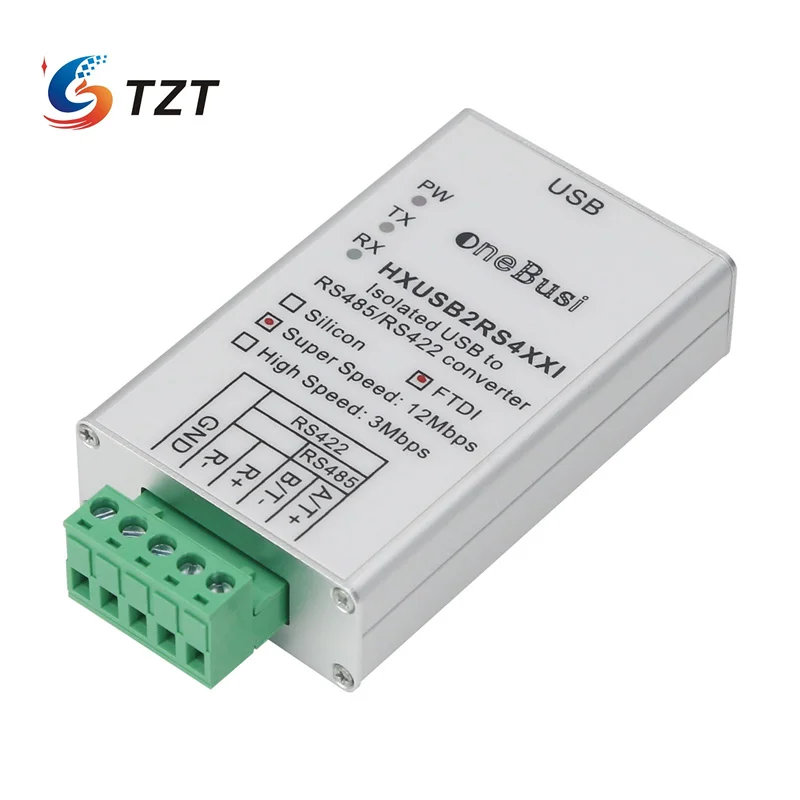

Convertidor aislado TZT USB a RS485 RS422 HXUSB2RS4XXI (3M /12M) FTDI 3 /12Mbps no para codificador Tamagawa
Descargue el manual del controlador y el asistente de puerto serie:
Contraseña: msad
Nota:
La versión 3M no se puede utilizar para depurar codificadores Tamagawa y no admite velocidad de 2,5 M en baudios. Consulte la siguiente información para conocer la tasa de baudios admitida. Características principales:
1. Utilice el último chip de control de conversión USB para FTDI para virtualizar directamente la interfaz RS485/RS422 en un puerto COMM de computadora
2. El Módulo de conversión se puede utilizar como USB a RS485 o USB a RS422
3. La interfaz RS422/RS485 está completamente aislada del puerto USB. Aislamiento fotoeléctrico (versión 3M) o aislamiento magnético (versión 12M), voltaje de aislamiento: 1500V
4. Los televisores seleccionados de alta velocidad de 600W protegen eficazmente la interfaz de comunicación RS485/RS422
5. tasa de baudios RS422 La/RS485 es de hasta 3Mbps (alta velocidad) o 12Mbps (velocidad súper alta)
6. Totalmente compatible con Win XP, Win7, Win8, Win10 y otros sistemas
7. Haga clic en el enlace paraPara descargar el último controlador de chip FTDI (para los sistemas Win8 y Win10, se puede usar directamente, sin necesidad de instalar el controlador)
Atención:
Luces indicadoras:
1. PW (Rojo): Indicación de fuente de alimentación USB
2. TX (amarillo): transmisión de datos
3. RX (Verde): Recepción de datos
Introducción de la señal del puerto:
1. A/T +: señal RS485 + o envío RS422 +
2. B/T-: señal RS485-o envío RS422-
3. R +: RS422 RECEPTOR +
4. R-: Recepción RS422-
5. NC/SEL: No utilizado
Dado que la señal de habilitación se utiliza para la transmisión interna, también se puede utilizar para la red multiunidad RS422 (ya sea como maestro o como esclavo)
Proporcione una herramienta de depuración serial para SerialPro. Se puede utilizar para probar bajo el sistema para Win XP, Win7, Win8 y Win10. Además de los ajustes de velocidad en baudios de uso común, también puede introducir manualmente cualquier valor de velocidad en baudios. Al mismo tiempo, para facilitar el uso de algunos protocolos, puede agregar y verificar con una tecla o para la verificación modbus-rtu CRC.

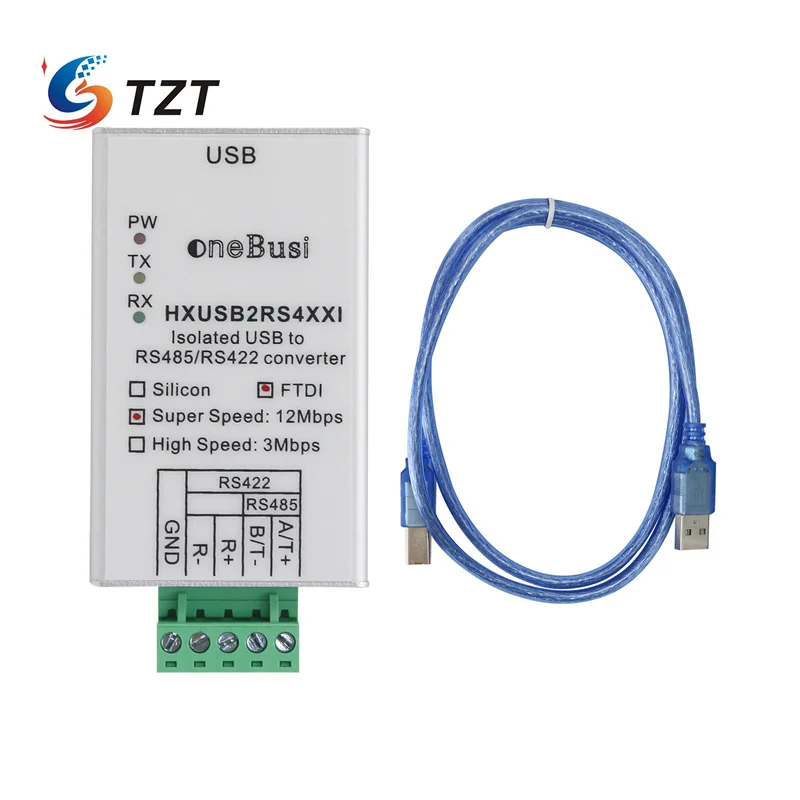

Paquete incluido:
