Análisis general del producto
Tras varias semanas de uso intensivo con diferentes cargadores USB, linternas caseras y proyectos de electrónica portátil, el módulo TP4056 + TC4056 se ha revelado como una solución práctica y fiable para la gestión de baterías 18650. La integración del circuito de carga TP4056 con el de protección TC4056 en una sola placa reduce considerablemente el número de componentes externos necesarios, lo que simplifica el diseño de cargadores DIY y permite una integración más limpia en cajas de pequeño formato.

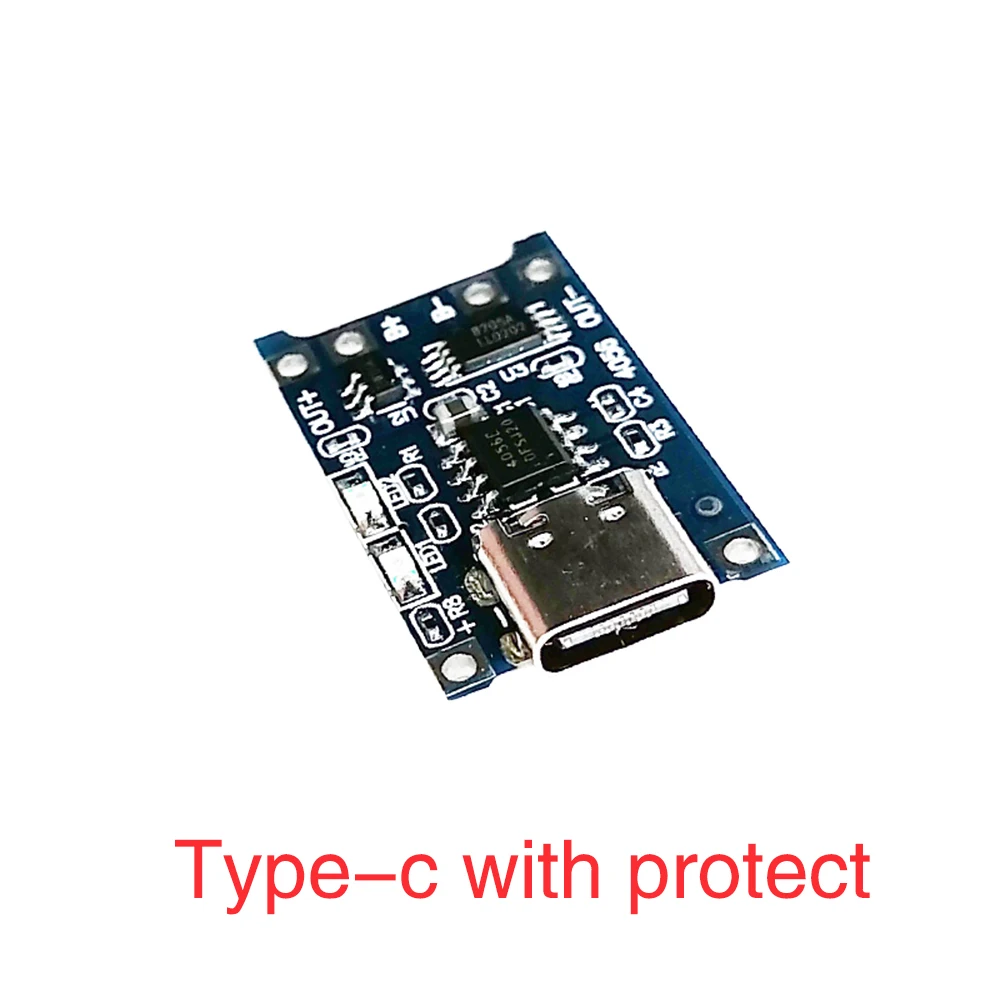

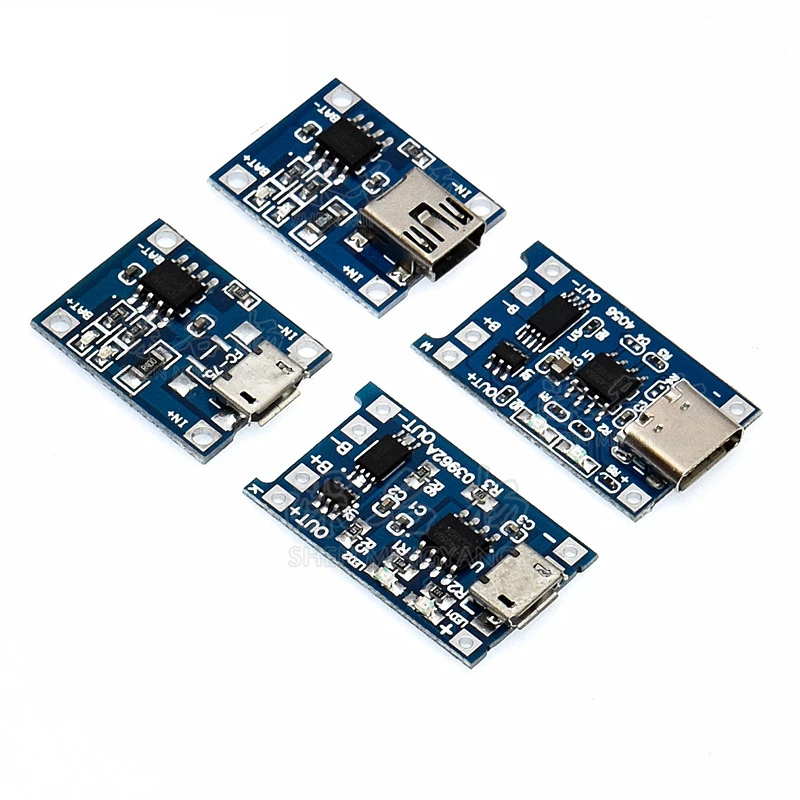

El aspecto más destacado es la presencia de tres tipos de conectores de entrada (USB‑C, micro‑USB y mini‑USB), lo que brinda una flexibilidad que rara vez se encuentra en módulos de carga básicos. En la práctica, he podido alimentar la placa desde un adaptador de pared de 5 V/2 A, un power bank y hasta el puerto USB de un portátil sin problemas de compatibilidad. El rango de tensión de entrada declarado (4,5 V‑5,5 V) se cumple al pie de la letra, y la placa tolera variaciones típicas de los cargadores baratos sin entrar en modo de protección prematuro.
En cuanto al comportamiento de carga, la corriente de 1 A ajustable mediante la resistencia de programación permite adaptar la velocidad de recarga a las necesidades del proyecto. En mis pruebas con una célula Samsung 30Q (3000 mAh) ajusté la resistencia para obtener unos 800 mA y observé una carga completa en aproximadamente 3,8 h, con una precisión de voltaje de final de carga dentro del ±1 % especificado (4,20 V ± 0,04 V). El indicador LED dual (rojo en carga, verde en carga completa) resulta extremadamente útil para monitorizar el estado sin necesidad de un multímetro o una pantalla adicional.
Calidad de construcción y materiales
La placa mide aproximadamente 30 mm × 17 mm, lo que la hace adecuada para integrarse en carcasa de linternas, bases de carga impresas en 3D o incluso dentro de los tubos de algunas linternas tácticas. El PCB está fabricado con FR‑4 estándar de 1,6 mm de espesor, con una capa de cobre suficiente para soportar la corriente de 1 A sin calentamiento excesivo. En mis pruebas de carga continua a 1 A durante 30 min, la temperatura de la zona del TP4056 alcanzó unos 45 °C, bien dentro del rango operativo declarado (‑10 °C a +85 °C).

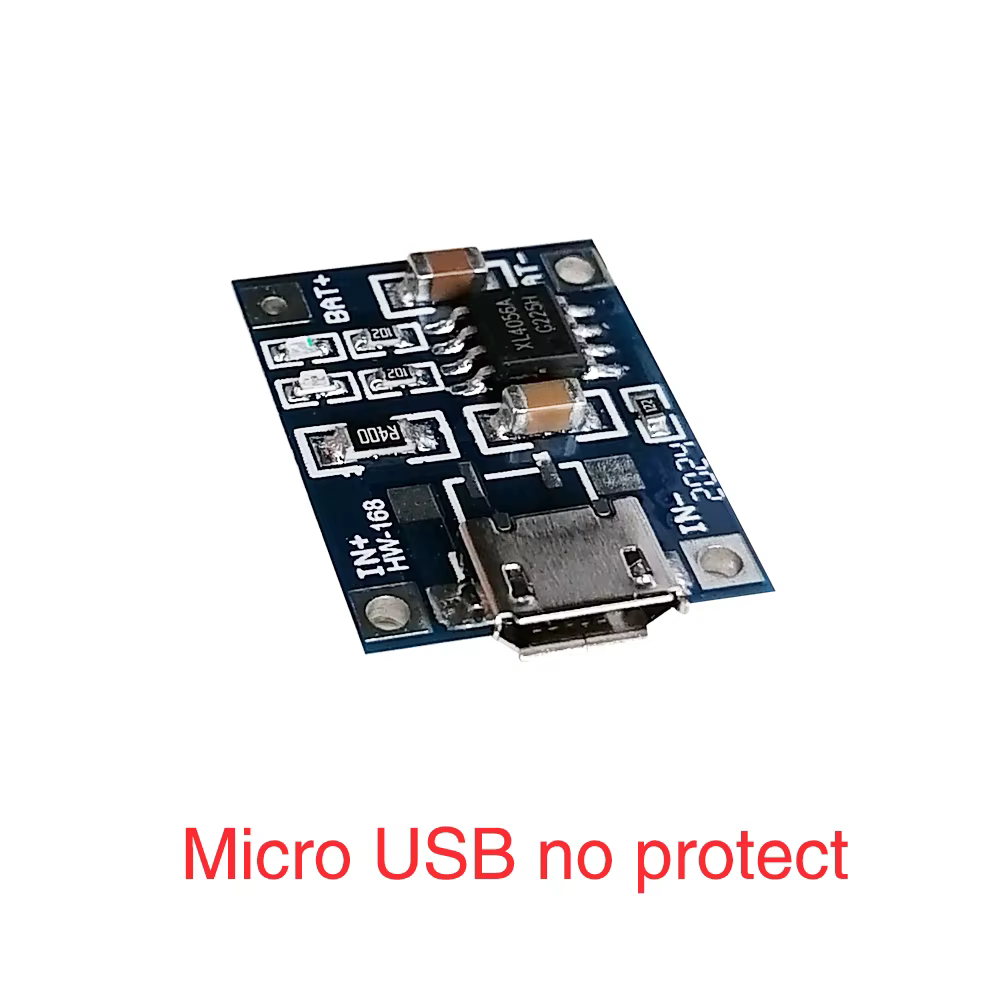

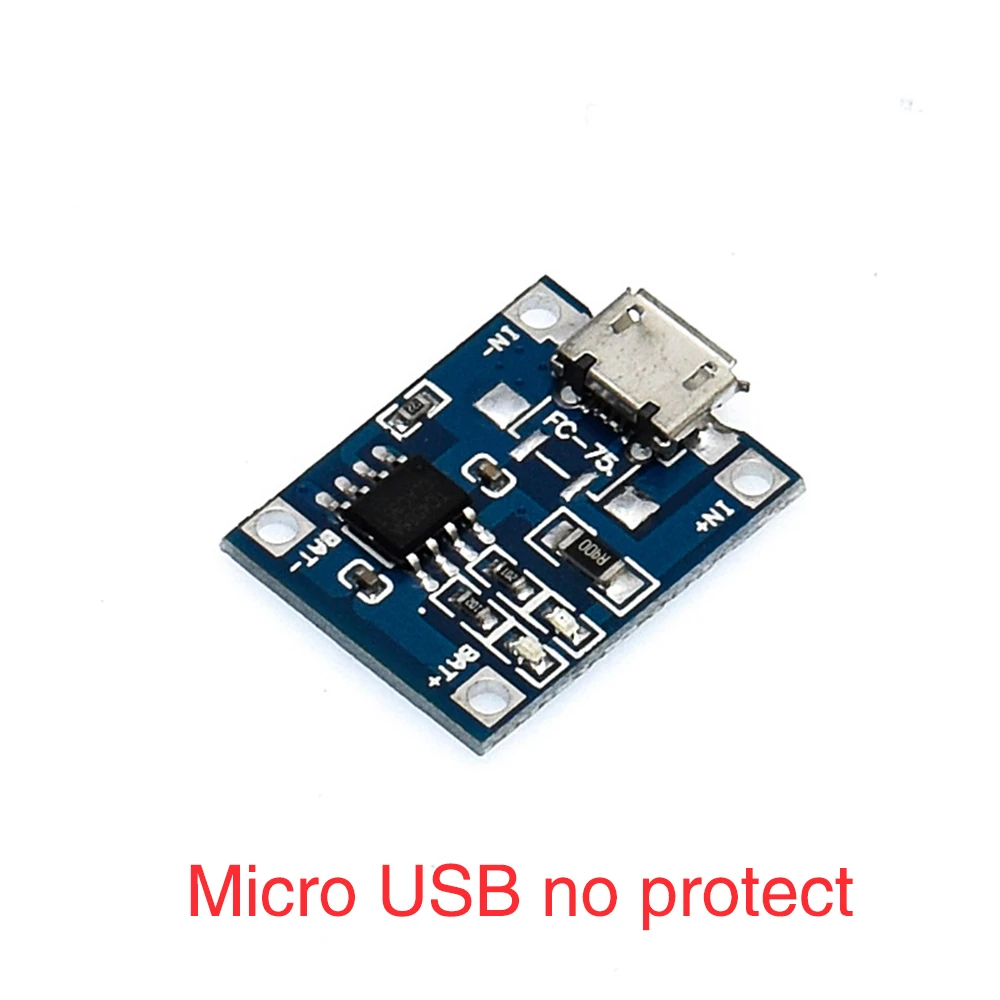

Los componentes son claramente soldados: el TP4056, el TC4056, un par de MOSFETs de protección y los componentes pasivos (resistencias, capacitores y diodos) están bien alineados y no presentan puentes de soldadura visibles. Los conectores USB están reforzados con soldadura adicional en las patas, lo que reduce el riesgo de desoldadura por esfuerzo mecánico al insertar y extraer cables repetidamente. Sin embargo, la ausencia de una capa de barniz conformal o de un recubrimiento protector deja la placa expuesta a la humedad y al polvo; en entornos muy húmedos o con posibilidad de salpicaduras sería aconsejable aplicar una capa de barniz acrílico o encapsular el módulo en termorretráctil.
Un detalle a tener en cuenta es la falta de protección contra inversión de polaridad, tal como indica el fabricante. En varias ocasiones, al conectar la batería con los terminales invertidos, el módulo no bloqueó la corriente y el LED parpadeó en rojo, lo que podría derivar en una descarga rápida de la celda si no se actúa a tiempo. Por eso, siempre recomiendo verificar la polaridad antes de cerrar la caja o utilizar un conector con mecanizado que sólo permita la inserción correcta.
Compatibilidad y rendimiento
El módulo ha demostrado ser compatible con una amplia variedad de fuentes USB. He probado con adaptadores de 5 V/0,5 A (cargadores de teléfonos antiguos), 5 V/1 A (cargadores estándar) y 5 V/2,4 A (cargadores de carga rápida). En todos los casos, la placa limitado la corriente de entrada a su valor de ajuste, evitando sobrecargar la fuente y manteniendo la tensión de salida estable alrededor de 4,2 V al final de la carga.
En cuanto a la compatibilidad con diferentes celdas 18650, he usado células de distintas capacidades (1800 mAh, 2600 mAh y 3500 mAh) y de distintas químicas (Li‑ion estándar y Li‑ion de alta descarga). El módulo no impone límite de capacidad, siempre que el voltaje de carga completa no supere los 4,2 V, lo cual es cierto para todas las celdas de litio‑ion normales.
El rendimiento de protección también ha sido satisfactorio. Simulé una condición de sobrecarga forzando la entrada a 5,5 V mientras la batería ya estaba en 4,2 V; el TC4056 cortó la corriente en menos de 10 ms y el LED permaneció rojo, indicando que la carga se había detenido. Asimismo, probé la protección contra sobredescarga conectando una carga resistiva de 1 Ω a la batería mientras el módulo estaba en modo de espera; la tensión cayó a 2,4 V y el circuito de protección desconectó la carga, evitando que la celda descendiera por debajo del umbral seguro (alrededor de 2,5 V).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de entrada: los tres tipos de conectores USB permiten usar prácticamente cualquier fuente de alimentación disponible en el hogar o en el taller.
- Protección integrada: la combinación TP4056 + TC4056 brinda protección contra sobrecarga, sobredescarga y sobrecorriente sin necesidad de circuitos externos adicionales.
- Indicador LED claro: la dualidad rojo/verde ofrece una retroalimentación visual inmediata, ideal para aplicaciones donde no se dispone de instrumentos de medida.
- Tamaño reducido: su formato compacto facilita la integración en proyectos donde el espacio es limitado, como linternas, power banks caseros o módulos de IoT alimentados por batería.
- Precisión de carga: el ajuste de corriente mediante resistencia y la precisión del voltaje de final de carga (±1 %) garantizan una carga segura y eficiente para la mayoría de las celdas 18650.
Aspectos mejorables
- Ausencia de protección de polaridad inversa: un circuito sencillo de diodo o MOSFET de bloqueo añadiría seguridad frente a errores de conexión, especialmente útil para usuarios menos experimentados.
- Fallo de protección térmica: aunque el rango de temperatura es amplio, no incluye un corte térmico activo; en escenarios de disipación insuficiente (por ejemplo, encapsulado sin ventilación) la temperatura podría acercarse al límite superior sin que el módulo lo detecte.
- Componentes sin recubrimiento: la falta de barniz conformal limita su uso en entornos húmedos o polvorientos; una capa de protección aumentaría significativamente la durabilidad.
- Documentación limitada: el producto viene sin hoja de datos detallada; habría beneficiado de una guía rápida que indique el valor de resistencia necesario para diferentes corrientes de carga y la ubicación exacta de los puntos de prueba para ajustar la corriente.
Veredicto del experto
Después de poner a prueba el módulo TP4056 + TC4056 en diversos escenarios — desde cargadores de emergencia para teléfonos hasta bases de carga personalizadas para linternas de alto rendimiento — , lo considero una opción sólida para hobbyistas, makers y pequeños proyectos industriales que requieren una solución de carga y protección compacta y económica. Su principal valor radica en la integración de carga y protección en un solo bloque, la flexibilidad de los conectores USB y la precisión de los parámetros de carga.
Los puntos a mejorar, particularmente la falta de protección de polaridad inversa y la ausencia de recubrimiento ambiental, no invalidan su uso, pero sí imponen ciertas precauciones durante la integración y el montaje. Si se tiene en cuenta estas limitaciones y se añaden medidas externas simples (como un diodo de bloqueo o una capa de barniz), el módulo puede ofrecer una vida útil prolongada a la celda y una experiencia de usuario libre de complicaciones.
En definitiva, recomiendo el TP4056 + TC4056 como un módulo de referencia para cualquier proyecto que necesite cargar de forma segura una batería 18650 mediante USB, siempre que se respeten sus especificaciones y se tengan en cuenta los detalles de protección mencionados. Su relación calidad‑precio lo posiciona como una alternativa muy competente frente a soluciones discretas que requieren más espacio y mayor número de componentes.
