El paquete incluye:

Solo un PCB, sin otro

Características principales:

• Diseño de 60%, columna única de póker, compatible con todo tipo de carcasas compatibles con GH60 (puede poner baterías sin un cierre totalmente metálico)
• Modo dual USB/Bluetooth 2,1, modo Bluetooth cuando no se inserta incienso, puede cambiar entre cable o Bluetooth cuando se inserta incienso (con cable y Bluetooth se puede conectar a diferentes dispositivos)
• USB admite tecla completa sin punzón (6 teclas punzón sin predeterminadas, cambio izquierdo y derecho + interruptor N tecla completa sin punzón), Bluetooth admite cualquier tecla de 6 sin punzón
• Todos los bits clave admiten personalización, la función de firmware se basa en TMK, utilizando la herramienta gráfica ydkb.io, fácil de entender
• Fuente de alimentación de batería de litio estándar de 3,7 V, puede elegir su propia capacidad. La batería de 1500mAh se puede utilizar durante más de un mes sin encender la luz todo el tiempo de acuerdo con el uso normal
• Admite ahorro de energía automático y activación rápida. Y el modo de bloqueo original puede evitar el consumo de energía cuando se presiona el teclado en la bolsa, lo que facilita su transporte

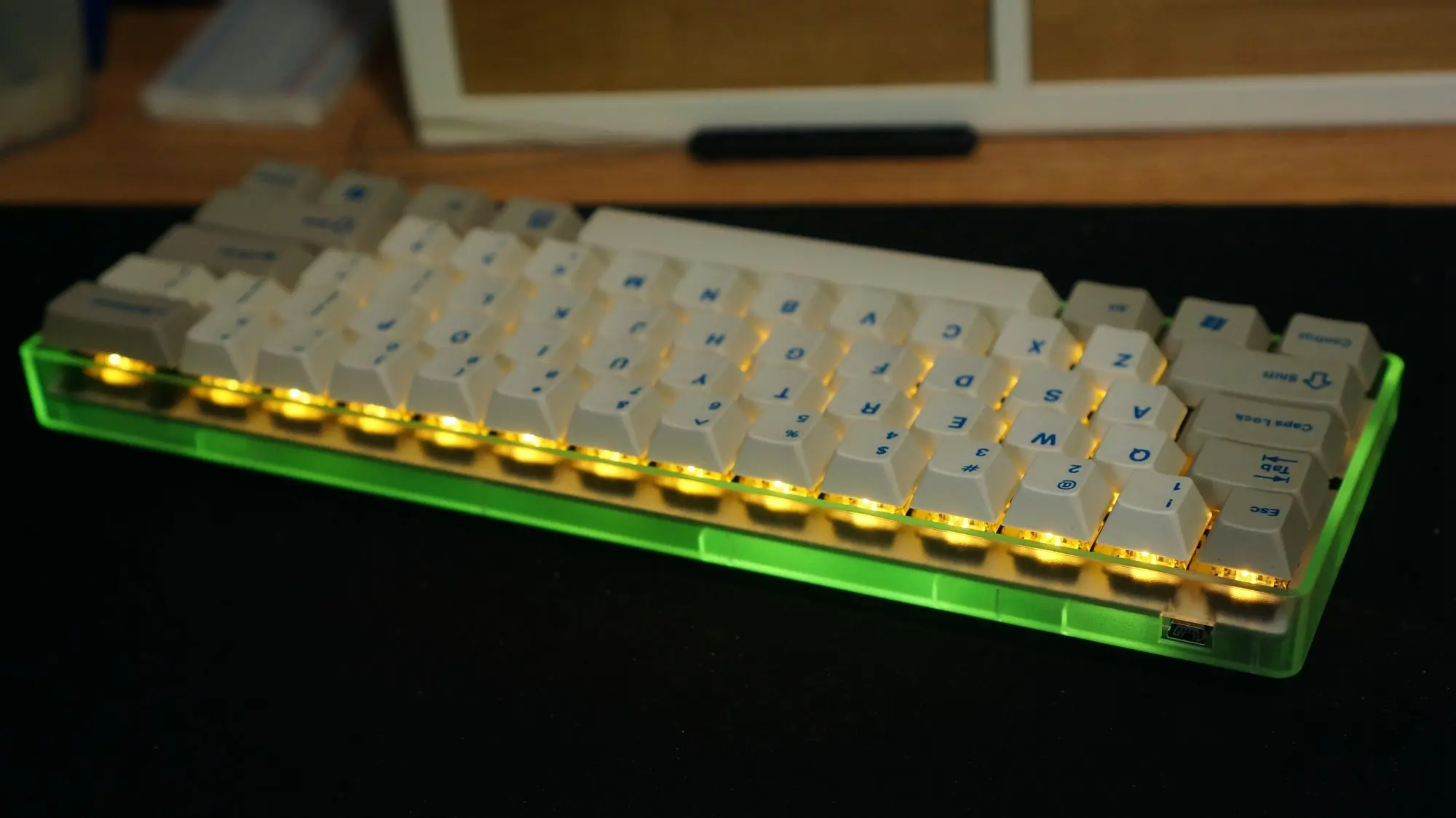

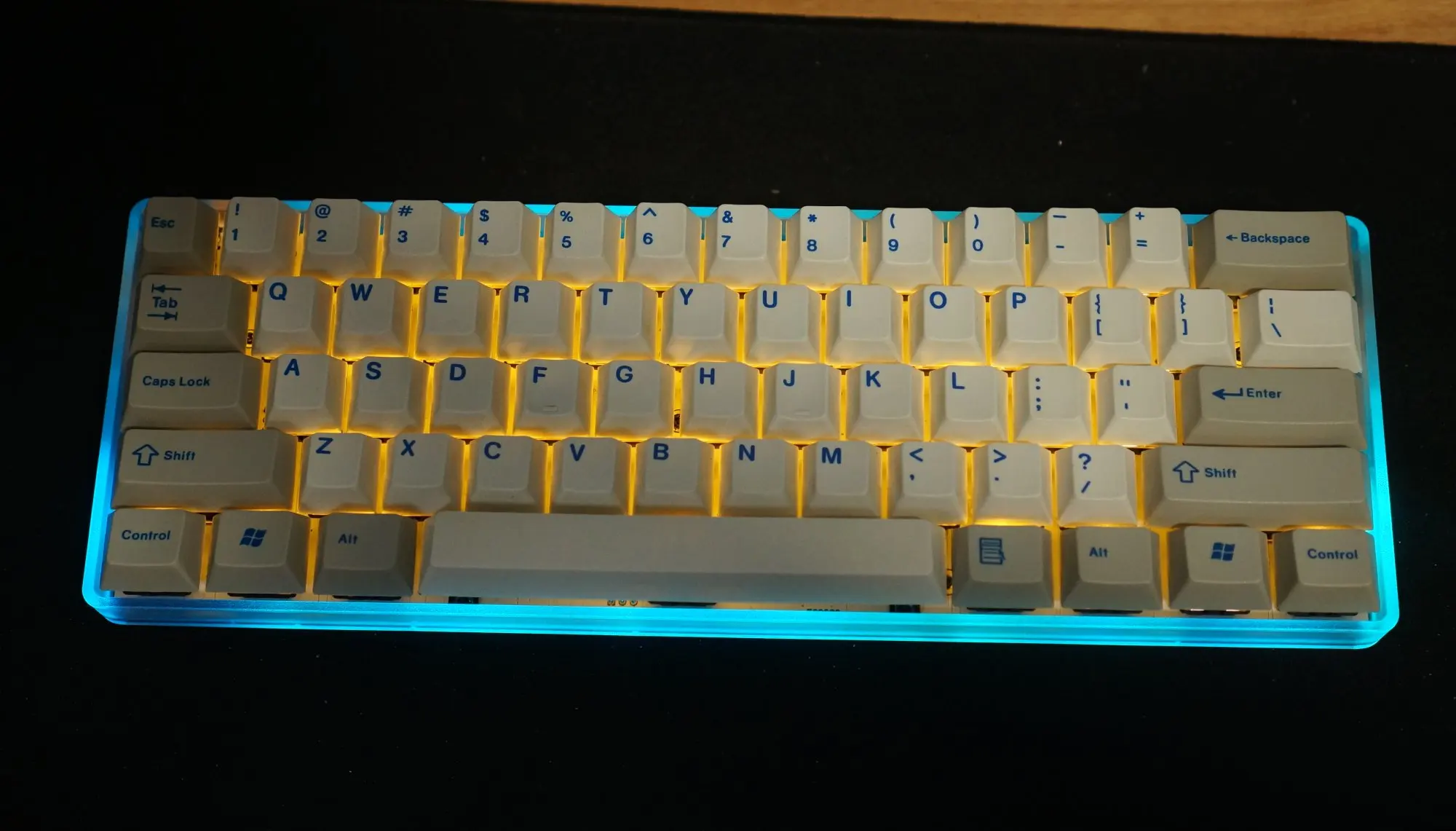

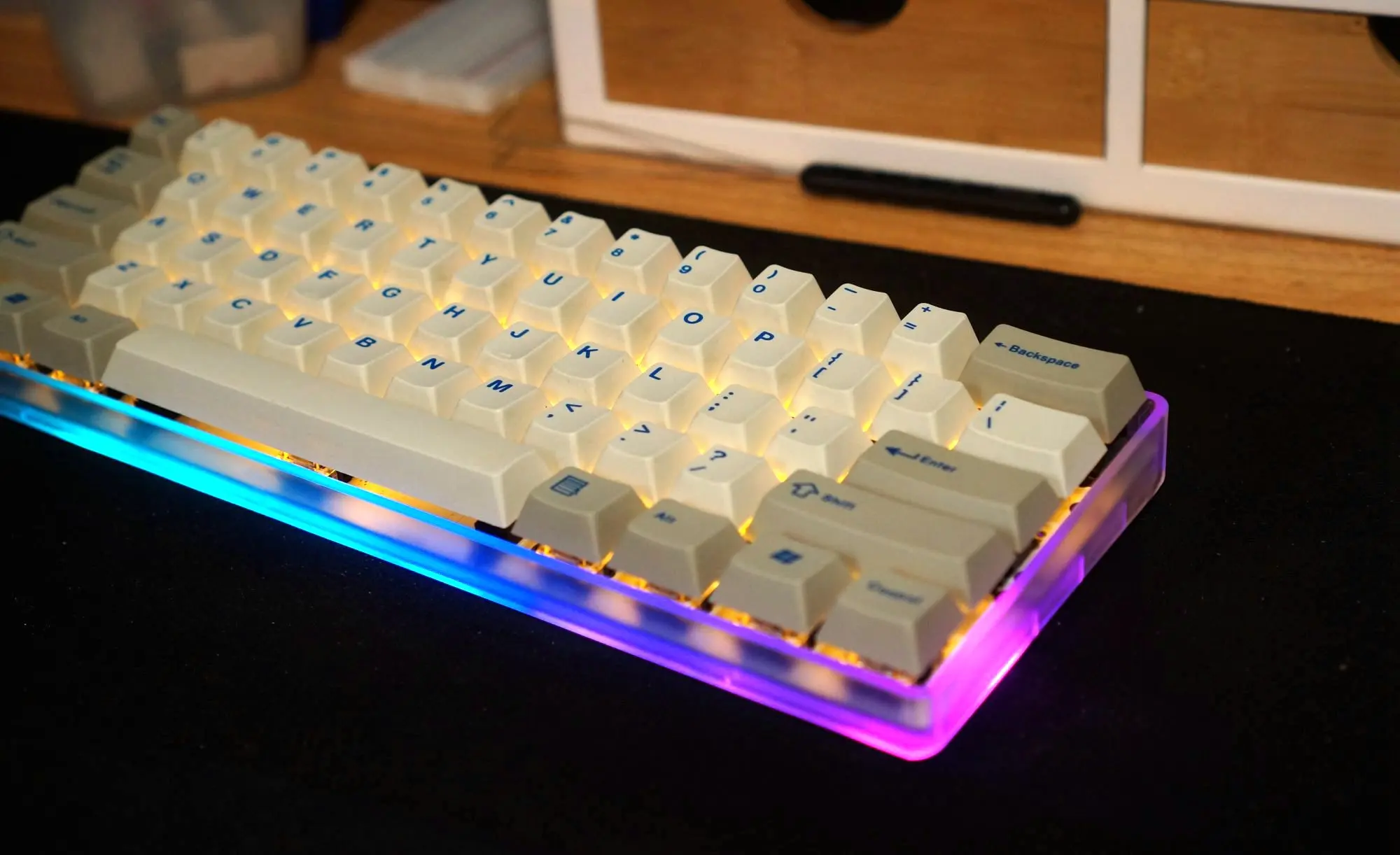

• Admite lámpara de eje monocromática (posiciones opcionales superior e inferior de lámpara, control unificado),PCB con lámpara inferior RGB.

Suplemento 1: Si desea instalar luces de eje, todos los ejes de la lámpara deben usar el mismo color, e incluso el mismo lote.

---

Descripción detallada:

Este es un suplemento de YD60BLE, y el precio es más barato.

El PCB oficial es amarillo.

Solo se admiten las columnas de póker y las columnas ISO correspondientes (es decir, la División de desplazamiento a la izquierda y el retorno de carro de 7 palabras). Es muy amigable con el acero.

El módulo Bluetooth también utiliza UART2BT, y muchas personas ya están bastante familiarizadas con la función. Este módulo no es BLE, sino Bluetooth 2,1, en relación con el módulo BLE utilizado en YD60BLE.

Ventajas:Se puede usar bajo win7 sin usar un controlador especial (El controlador Bluetooth que viene con win7 no es compatible con Bluetooth 4,0), que es más amigable con la compatibilidad de MAC e IOS.

Desventajas:Consume un poco más de energía que el 4,0 utilizado en YD60BLE. Por supuesto, la duración de la batería sigue siendo de varias semanas, lo que no es un problema. Cuando te despiertas del sueño profundo (el módulo Bluetooth se ha apagado), el tiempo de conexión debe ser un poco más largo que el de YD60BLE. Normalmente use la siesta para despertar a la velocidad de la casi.

Admite todas las teclas sin perforar en USB y 6 teclas sin perforar en modo Bluetooth.

Las luces del eje solo admiten el uso de luces del mismo color, cada eje puede estar arriba o abajoLibre elección. Solo se puede utilizar la luz indicadora de carga en otros colores. La luz indicadora de CapsLock es la luz del eje de Caps, y la luz indicadora de carga es la separada en el lado izquierdo de la posición del eje de Caps.

El estuche puede usar el estuche estándar GH60.

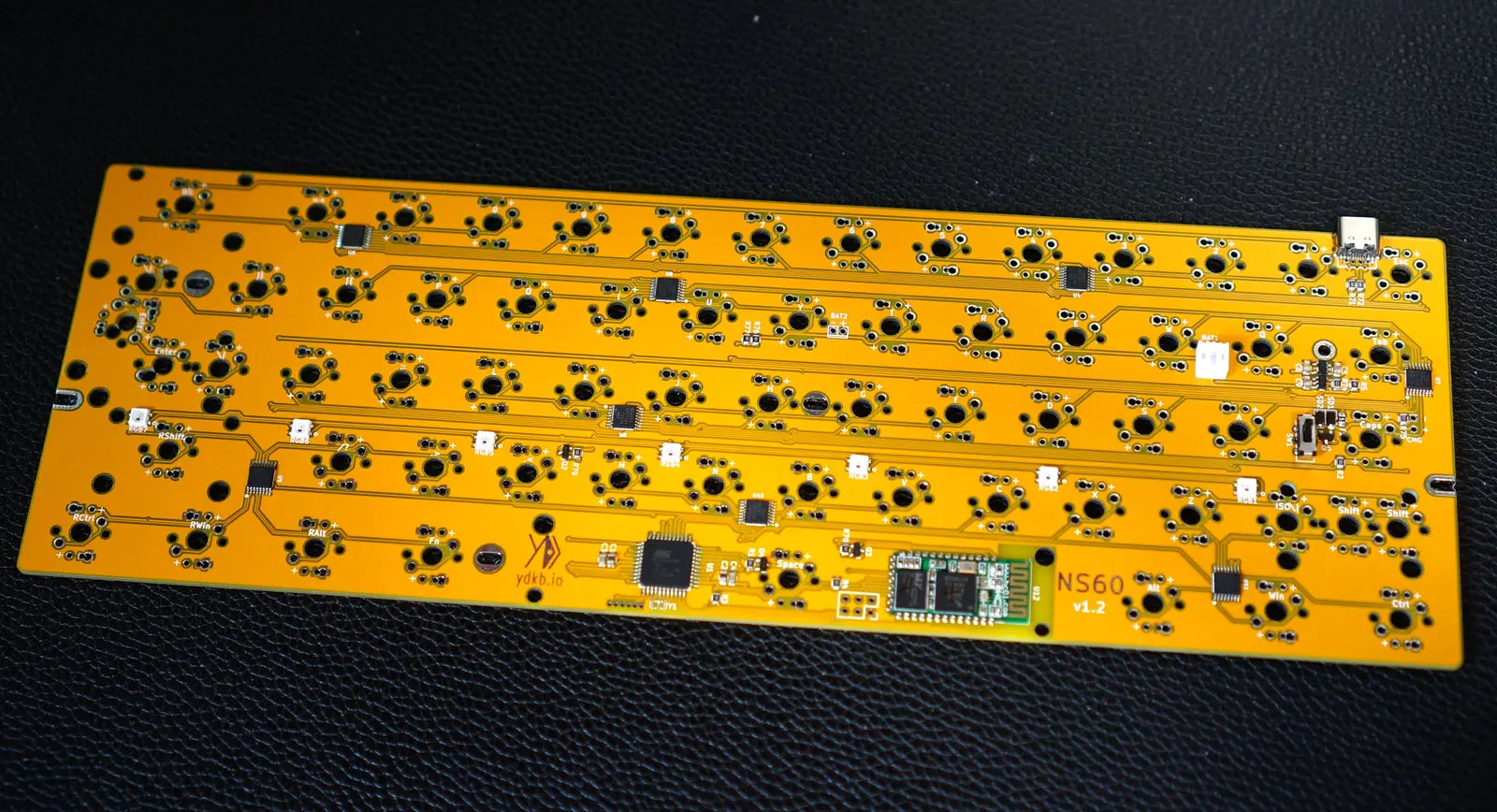

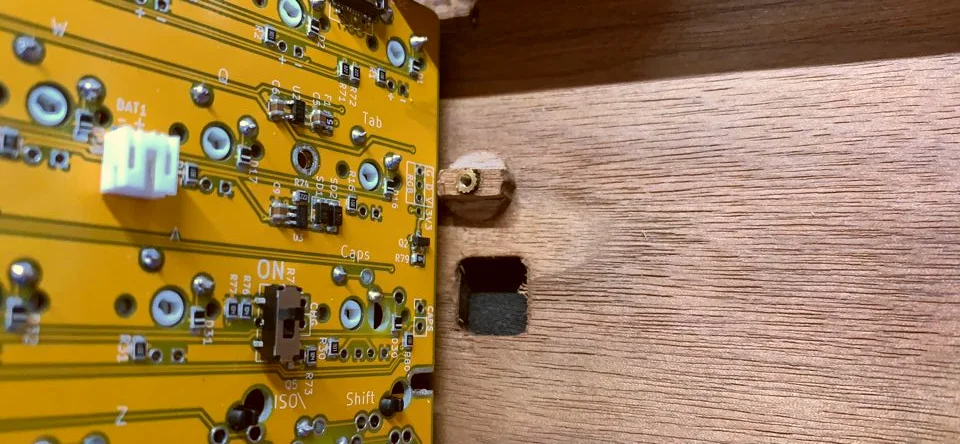

La siguiente imagen es la versión oficial de Sao amarillo, el resto solo será interfaz USB tipo C y con luz inferior. El interruptor de encendido está en la parte posterior de forma predeterminada y la interfaz de la batería está en la posición BAT de forma predeterminada, como se muestra en la siguiente figura. Posición del interruptor y posición del soporte de la batería, póngase en contacto con la nota si necesita algo más.

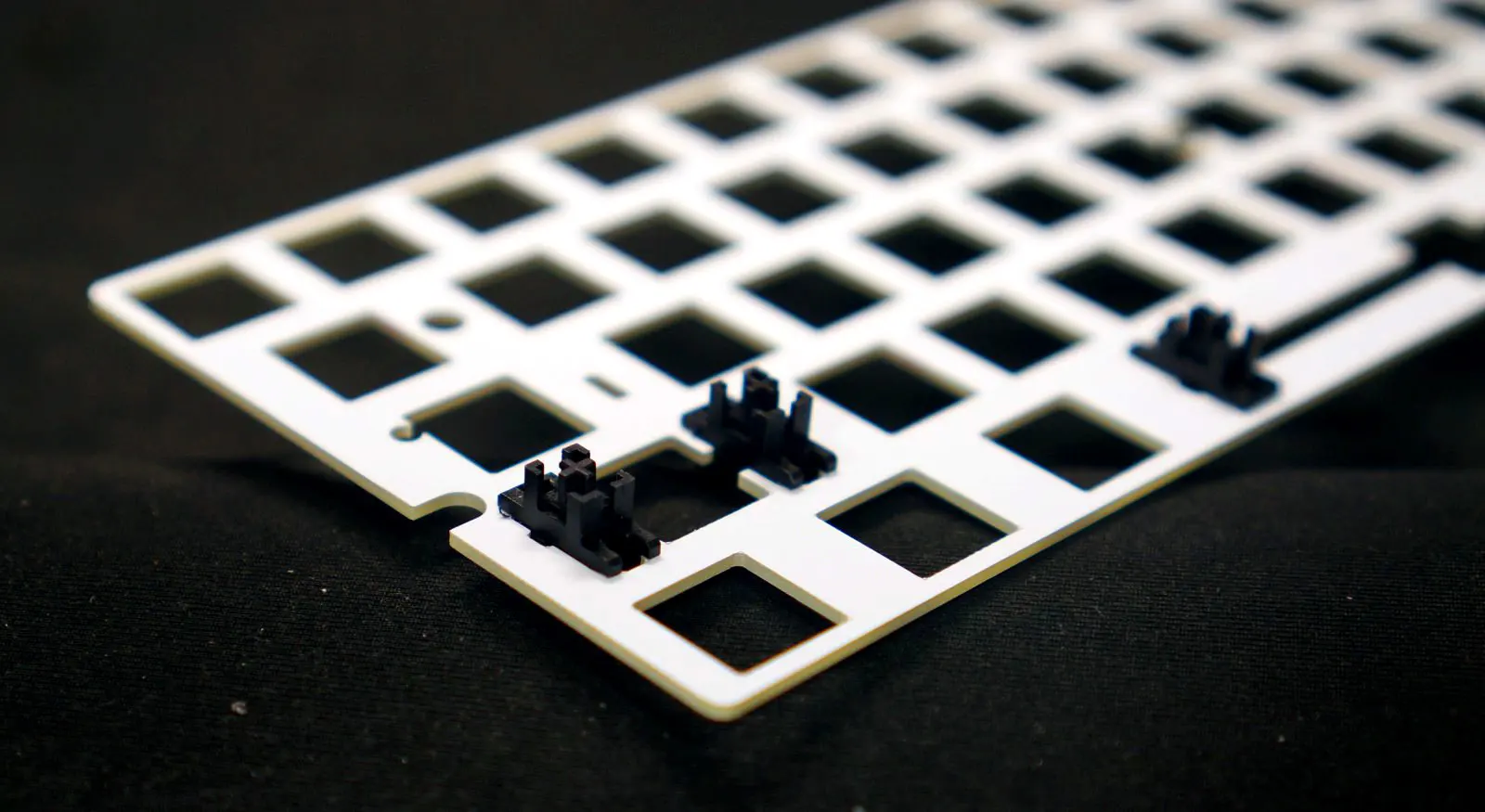

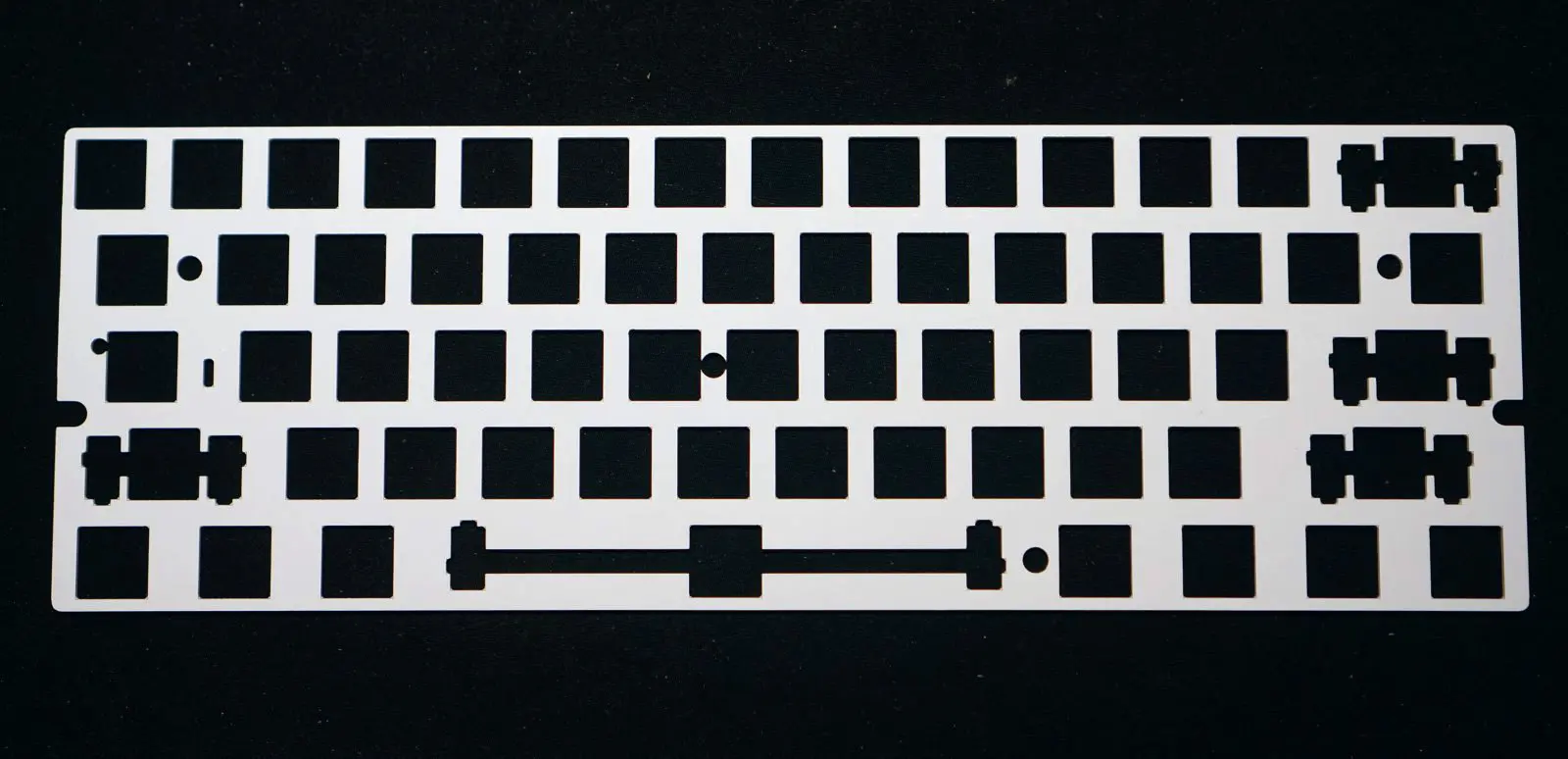

El diagrama del tablero de posicionamiento de fibra de vidrio blanco está hecho de material PCB. También lo hice directamente desde la fábrica de PCB. ¿Cuál es la sensación táctil de la PCB? Esto es que no hay revestimiento de cobre y la influencia en la señal Bluetooth es casi insignificante. Esta placa de masa solo admite columnas estándar de EE. UU. y no admite ISO Enter (retorno de carro de 7 palabras). Debido a que es una sola columna, si usa esta placa de masa, Seleccione el eje satélite de la placa de acero. O escariar un poco el orificio del eje del satélite, también se puede utilizar el eje del satélite PCB.

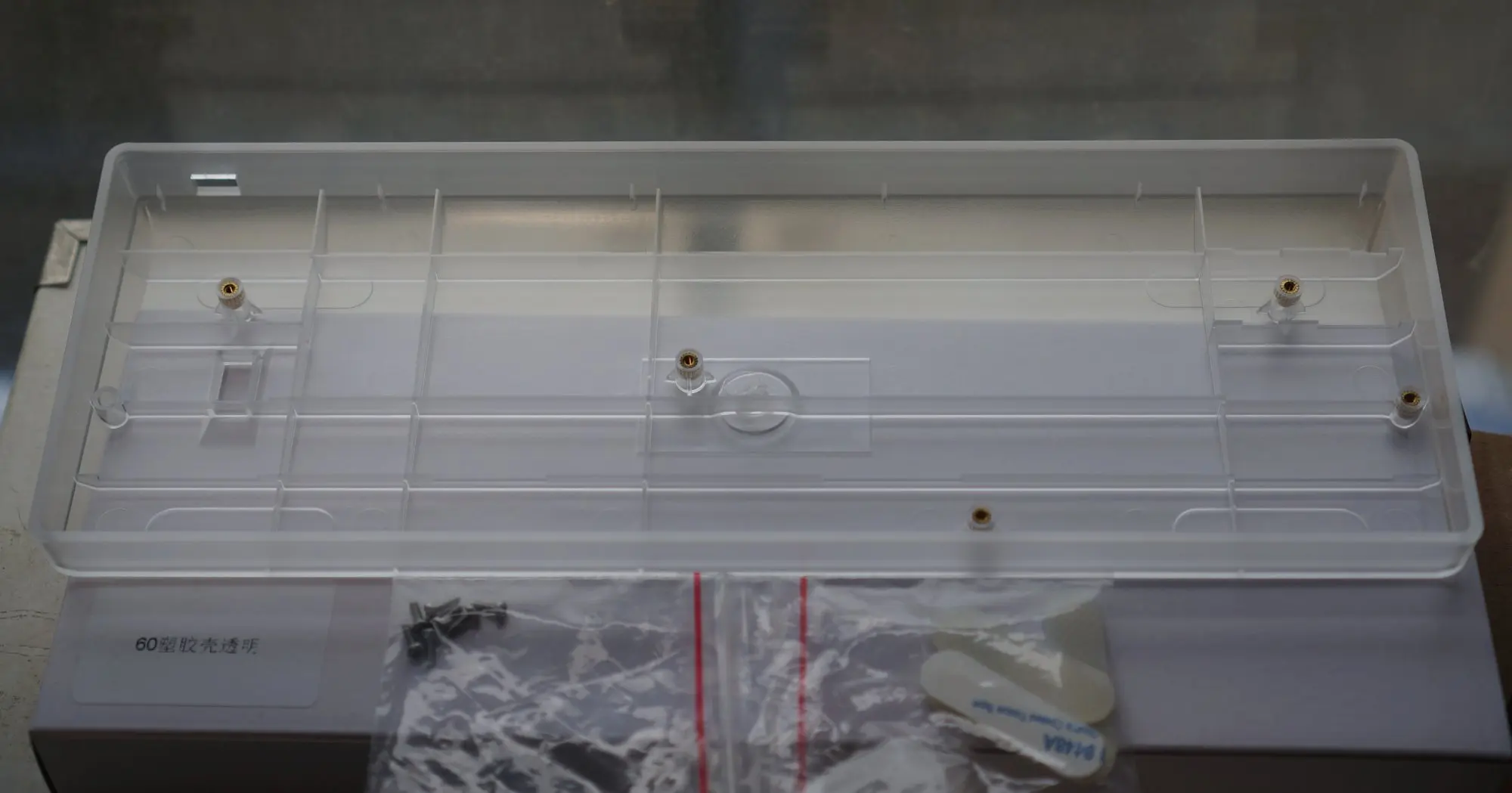

La caja de plástico transparente es del tipo con más costillas de refuerzo,

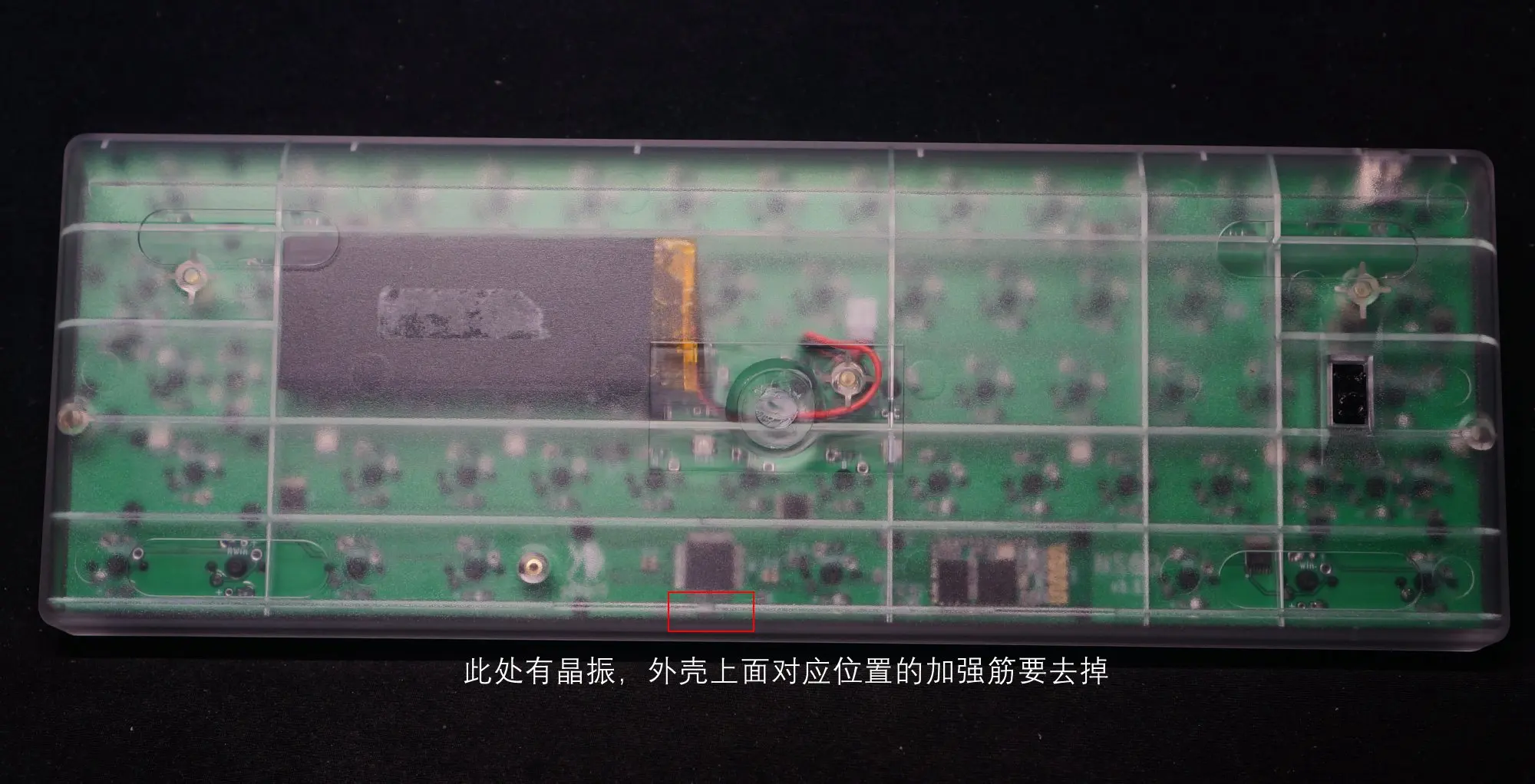

Al instalar este estuche, como se muestra en la siguiente figura, preste atención a quitar las costillas de refuerzo aquí(Compré la funda al mismo tiempo, y la cambiaré cuando se envíe)... Además, la batería se puede fijar directamente en la carcasa inferior con cinta adhesiva de doble cara. Después de arreglarlo, se recomienda agregar una pequeña partición para separarlo de la PCB.Suplemento DE ABRIL DE 2020 a la siguiente figura por acupuntura, después de eso, no hay necesidad de ir al caso aquí.

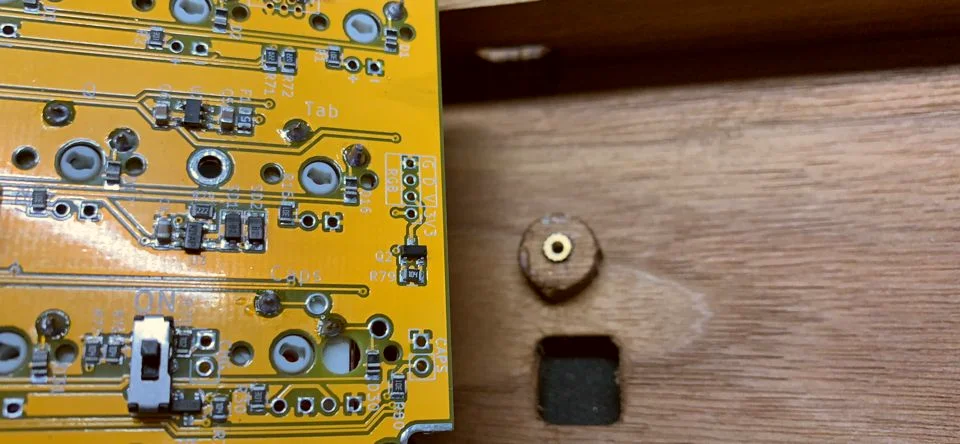

Al mismo tiempo, como YD60BLE, si los pilares de los tornillos de algunas cajas son relativamente gruesos aquí, tenga cuidado de no afectar los componentes. Incluso si usa una caja de plástico, también debe prestar atención a la ubicación aquí, o usar este pilar un poco hacia abajo. (La siguiente imagen es YD60BLE, no NS60, que solo indica el posible problema de conflicto en esta posición)

Acabado con referencia.
