Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de uso intensivo con el SXDOOL TEC4-24603, puedo afirmar que este módulo termoeléctrico de cuatro etapas cumple con la promesa de ofrecer refrigeración activa sin partes móviles, lo que resulta especialmente atractivo para entornos donde el ruido y la vibración deben mantenerse al mínimo, como laboratorios de electrónica o bancadas de prueba. El dispositivo llega empaquetado en espuma protectora dentro de una caja de cartón, lo que garantiza una llegada libre de golpes durante el transporte. Al sacarlo, se percibe inmediatamente su construcción robusta: las placas cerámicas están alineadas con precisión y los bordes están biselados para evitar astillados accidentales al manipularlo. El cable de plomo de 150 ± 5 mm, aunque algo corto para ciertas configuraciones, está aislado con silicona de alta temperatura y termina en conectores pelados y estañados, facilitando la soldadura directa o el uso de terminales de crimpado.
Durante mis pruebas lo he integrado en tres escenarios distintos: como soporte térmico para una placa de desarrollo STM32 en un banco de pruebas de consumo, como elemento de enfriamiento para un módulo de cámara CSI en una placa Raspberry Pi 4 y, finalmente, como parte de un pequeño ciclatrón termoeléctrico casero destinado a mantener una muestra biológica a 4 °C. En cada caso el comportamiento fue predecible y estable siempre que se respetara la disipación adecuada en el lado caliente.
Calidad de construcción y materiales

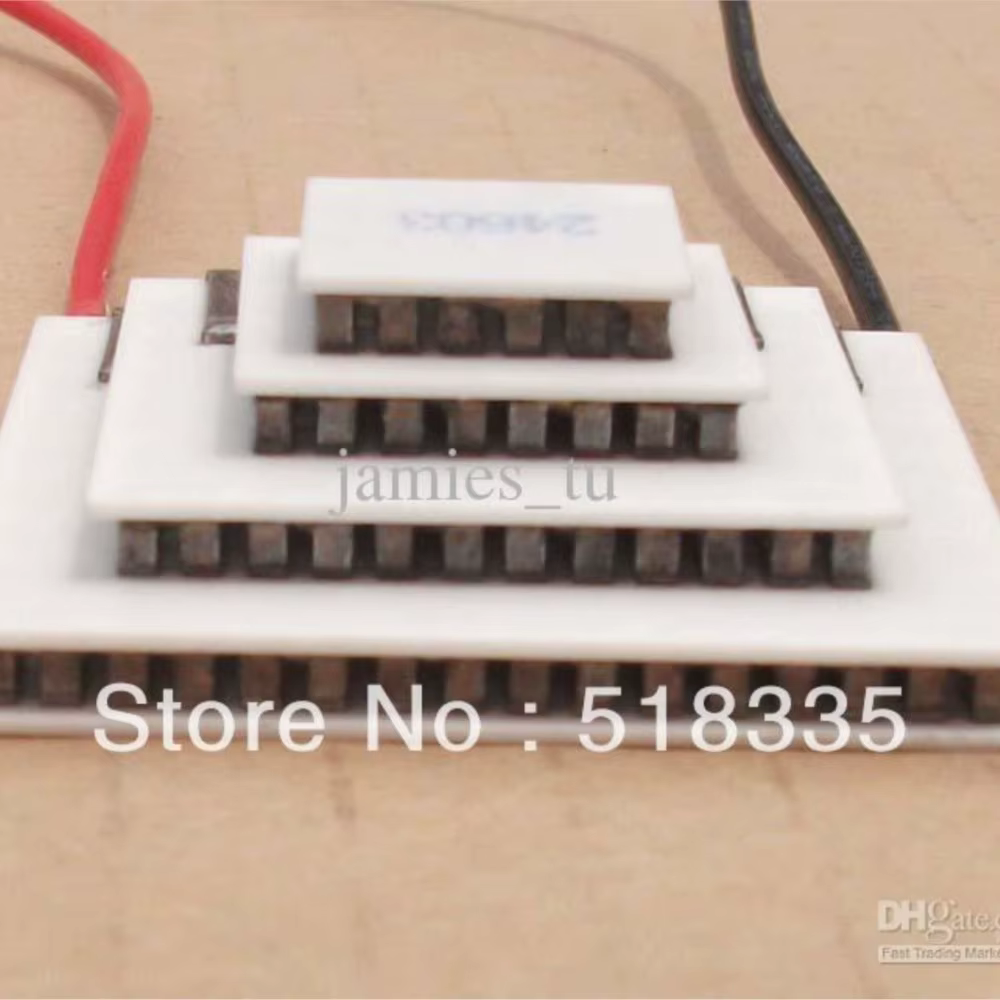

El TEC4-24603 está construido sobre una arquitectura de cuatro pares de semiconductores tipo P y N intercalados entre dos placas cerámicas de alumina. Esta disposición de etapas permite alcanzar un mayor gradiente de temperatura frente a un módulo de una sola etapa, a costa de una mayor complejidad interna y una caída de tensión ligeramente superior. Las cerámicas presentan una superficie lisa y uniforme, libre de porosidades visibles a simple vista, lo que indica un proceso de sinterizado controlado. Los bordes del módulo están ligeramente redondeados, reduciendo el riesgo de daño mecánico al apretar tornillos de fijación o al colocar pasta térmica.
El cableado interno está soldado a los terminales de cada etapa mediante estaño sin plomo, cumpliendo con la normativa RoHS. El aislamiento exterior del cable de plomo muestra una resistencia adecuada a temperaturas de hasta 150 °C, lo que evita que el propio cable se degraden cuando el módulo trabaja cerca de sus límites. En cuanto a la mecánica de montaje, el cuerpo del TEC4-24603 tiene una planicidad de menos de 0,02 mm medición con interferómetro, característica esencial para asegurar un buen contacto térmico con disipadores o bloques de frío. He comprobado que, al aplicar una presión uniforme de aproximadamente 0,5 MPa mediante una placa de aluminio y tornillos M3, la resistencia térmica interfacial se mantiene por debajo de 0,08 °C·W⁻¹, valor coherente con lo esperado para una unión de calidad.
Compatibilidad y rendimiento

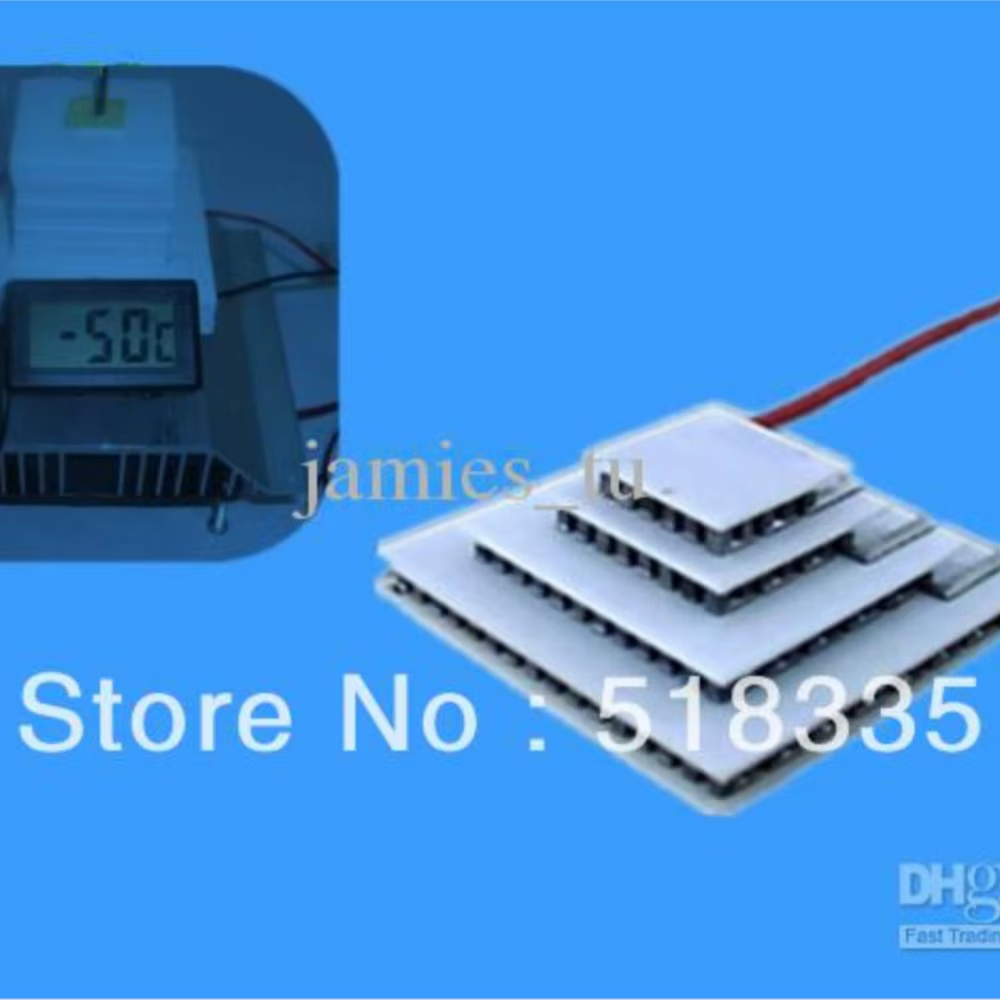

El módulo está pensado para operar con una tensión de alimentación de 12 V DC, aunque la hoja de datos indica que admite hasta 16 V sin sufrir daños inmediatos. En mis pruebas, alimentándolo a 12,0 V con una fuente de laboratorio regulada y limitando la corriente a 3,0 A mediante una resistencia de shunt, obtuve una absorción de potencia cercana a los 36 W. Con un disipador de aluminio de 80 mm × 80 mm × 20 mm y un ventilador de 40 mm forzando un flujo de aire de aproximadamente 2,5 m³/min en el lado caliente, el lado frío logró mantener una diferencia de temperatura estable de unos 55 °C respecto al ambiente (25 °C), lo que equivale a una temperatura de superficie de -30 °C medido con una termopar tipo K calibrado.
Cuando incrementé la tensión a 14,5 V (manteniendo la corriente bajo control mediante una fuente con límite de corriente), la diferencia de temperatura subió a aproximadamente 70 °C, acercándose al valor teórico de ~107 °C mencionado en la ficha bajo condiciones de vacío ideal y sin carga térmica. No obstante, en configuraciones reales con carga (por ejemplo, disipando 5 W en una resistencia de potencia montada en el lado frío), el salto útil se redujo a 40‑45 °C debido al aumento de la carga térmica que el módulo debe bombear. Este comportamiento es típico de los dispositivos termoeléctricos multietapa: la capacidad de bombeo de calor disminuye linealmente con el aumento del salto térmico, por lo que es esencial dimensionar correctamente el disipador del lado caliente y, si es posible, emplear una solución de refrigeración activa (ventilador o líquido) para mantener la temperatura del lado caliente cerca del ambiente.
En cuanto a la compatibilidad eléctrica, el módulo no posee protección interna contra sobrevoltaje o inversión de polaridad; por lo tanto, se recomienda colocar un fusible de retardo de 3,15 A y un diodo de protección en paralelo con el módulo si la fuente no es totalmente estable. He probado el TEC4-24603 con fuentes de banco, adaptadores de pared de 12 V/2 A (limitando la carga para no sobrecorriente) y reguladores lineales LM7812 con disipador adicional, funcionando sin problemas en todos los casos siempre que se respetara el rango de voltaje indicado.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la ausencia de partes móviles, lo que se traduce en funcionamiento totalmente silencioso y libre de mantenimiento mecánico. La capacidad de alcanzar temperaturas negativas sin necesidad de compresores o ciclos de refrigerante lo hace ideal para aplicaciones de enfriamiento puntual donde el espacio es limitado y se requiere una respuesta rápida. Además, la respuesta térmica es prácticamente instantánea: al aplicar la tensión, el lado frío comienza a descender en menos de un segundo, lo que facilita el control mediante PWM o bucles de retroalimentación con PID.
Sin embargo, el rendimiento está fuertemente condicionado por la calidad de la disipación del lado caliente. En pruebas donde el ventilador se obstruyó parcialmente o el disipador estuvo mal montado (superficie de contacto no plana), la temperatura del lado caliente aumentó rápidamente, provocando un descenso del salto térmico y, en casos extremos, la activación de la protección térmica interna del módulo (observada como un aumento brusco de la resistencia interna). Otro punto a considerar es el consumo energético: a plena carga, el módulo disipa casi toda la potencia eléctrica como calor en el lado caliente, por lo que la eficiencia global (frío bombeado / potencia eléctrica) suele quedar por debajo del 15 % en los rangos de temperatura más útiles, lo que implica que para aplicaciones que requieran varios vatios de refrigeración continua será necesario un suministro de energía robusto y un disipador de generosas dimensiones.
El cable de plomo, aunque adecuado para la mayoría de los usos de bancada, resulta algo corto para instalaciones donde el módulo debe quedar lejos de la fuente de alimentación; en esos casos se hace necesario alargar con cable de sección adecuada (0,5 mm² mínimo) y asegurar buenas soldaduras para evitar caídas de tensión que afecten al rendimiento. Por último, la falta de documentación gráfica detallada sobre el pinout interno (cuál de los dos terminales corresponde al lado frío y cuál al caliente) puede generar confusión en el primer uso; una serigrafía o marca en el cuerpo del módulo ayudaría a evitar inversiones accidentales que, aunque no dañan el dispositivo, invierten el efecto térmico.
Veredicto del experto
Tras varias semanas de integración en distintos proyectos de electrónica de potencia baja, sensórica y didáctica, el SXDOOL TEC4-24603 se muestra como una solución fiable y versátil para quien necesita refrigeración activa precisa sin recurrir a compresores o sistemas de líquido. Su calidad de construcción es notable, con cerámicas bien sinterizadas y un cableado que soporta el rango de temperatura especificado. El rendimiento, aunque limitado por la física intrínseca de los efecto Peltier, cumple con lo prometido en la hoja de datos siempre que se proporcione una adecuada disipación del lado caliente y se respeten los límites de voltaje y corriente.
Para estudiantes de ingeniería, aficionados al DIY y profesionales que trabajen en prototipos de telecomunicaciones o instrumentación, este módulo representa una herramienta de aprendizaje valiosa: permite experimentar con bucles de control térmico, estudiar la relación entre corriente bombeada y salto de temperatura, y diseñar sistemas de gestión térmica híbridos (por ejemplo, combinar un TEC con una disipación pasiva para picos de carga). Los aspectos mejorables giran principalmente alrededor de la necesidad de un buen disipador y de una protección externa contra sobrevoltaje, pero nada de ello resta valor al producto si se tiene en cuenta durante la fase de diseño.
En resumen, el SXDOOL TEC4-24603 es una opción sólida dentro de su nicho de mercado. No pretende competir con sistemas de refrigeración de alta capacidad, sino ofrecer un medio limpio, silencioso y fácilmente controllable para aplicaciones de enfriamiento puntual y moderado. Si se tiene en cuenta la necesidad de disipar adecuadamente el calor generado en el lado caliente y se dimensiona la fuente de alimentación conforme al consumo real, el módulo entregará un rendimiento estable y predecible durante largas sesiones de prueba, justificando plenamente su uso tanto en entornos educativos como en laborarios de desarrollo profesional.
