Descripción
Para Lenovo E460 E465 E470 E475 E560 E570

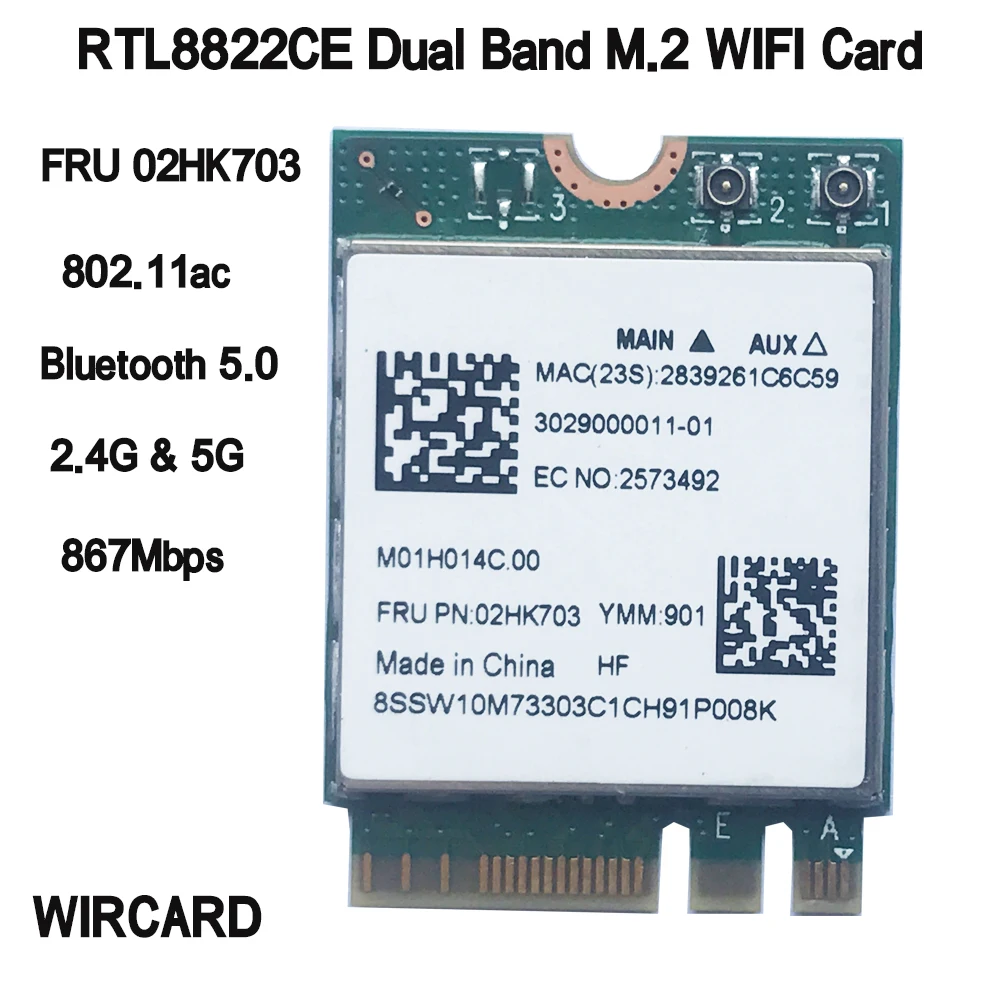

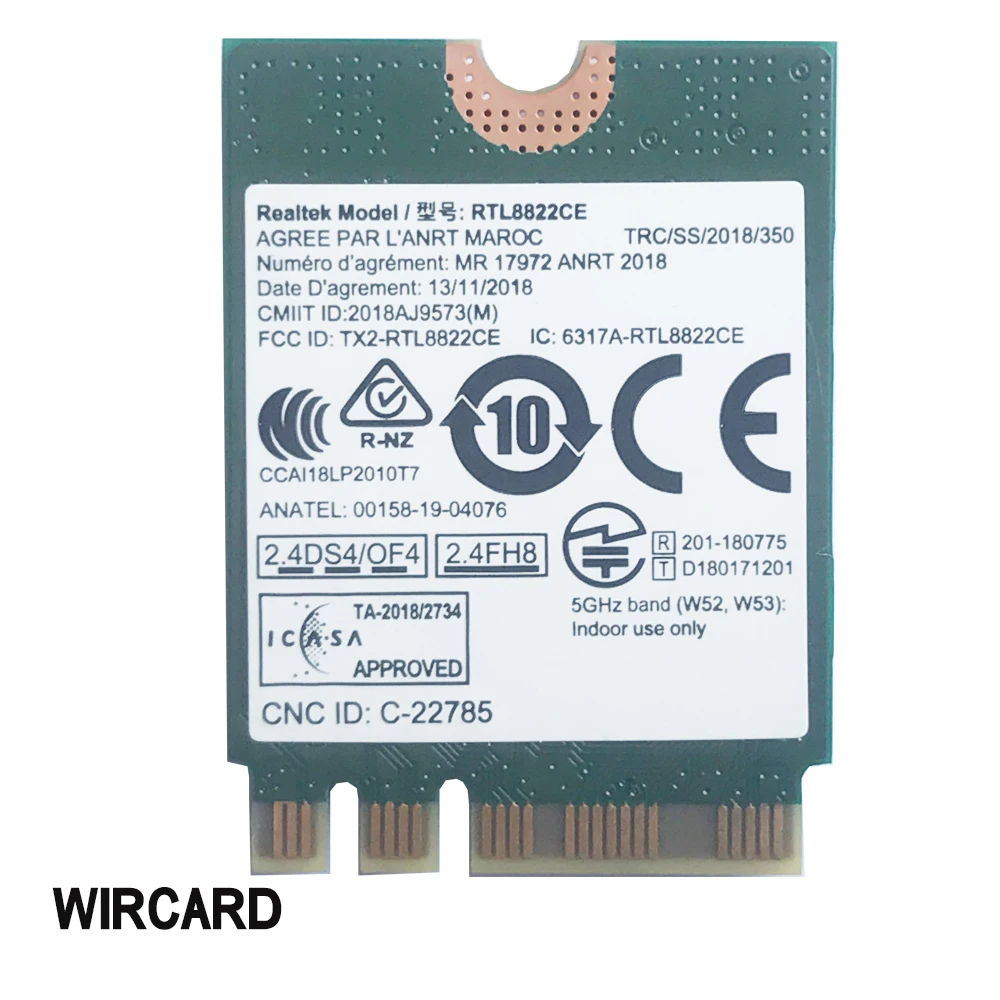

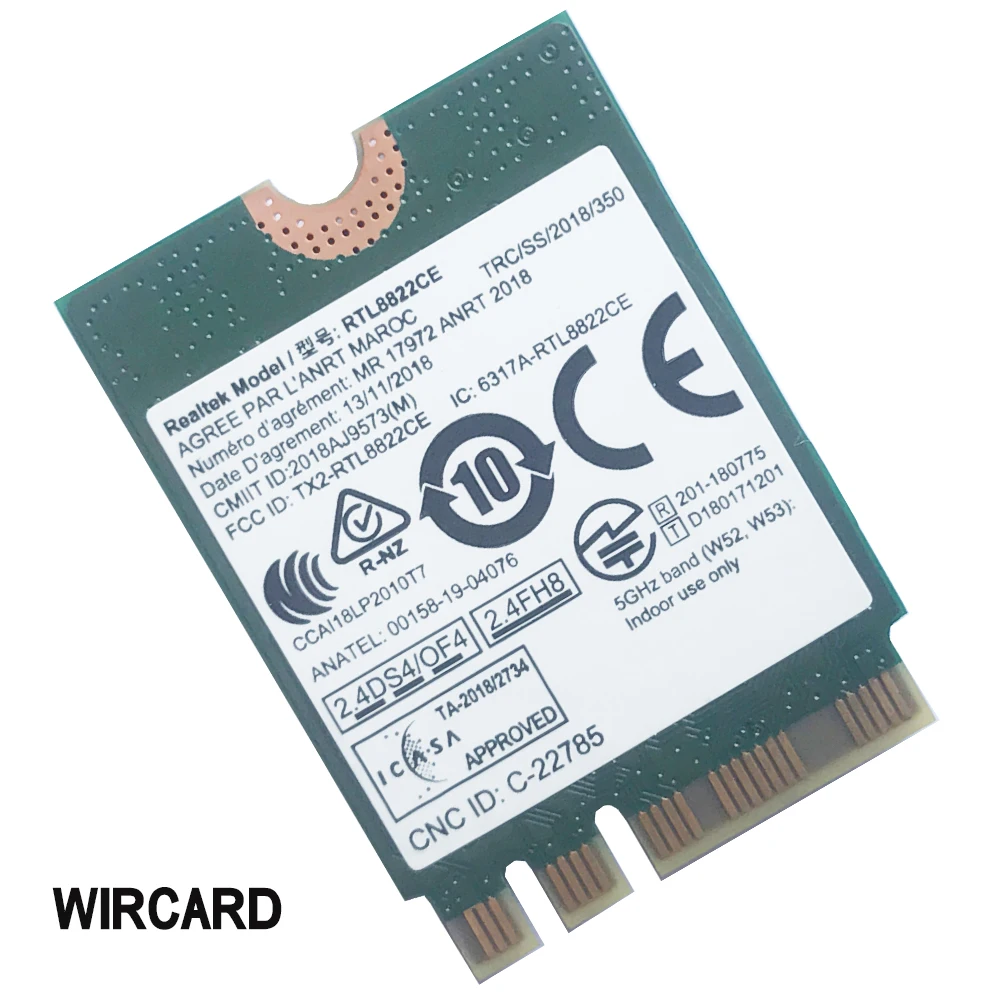

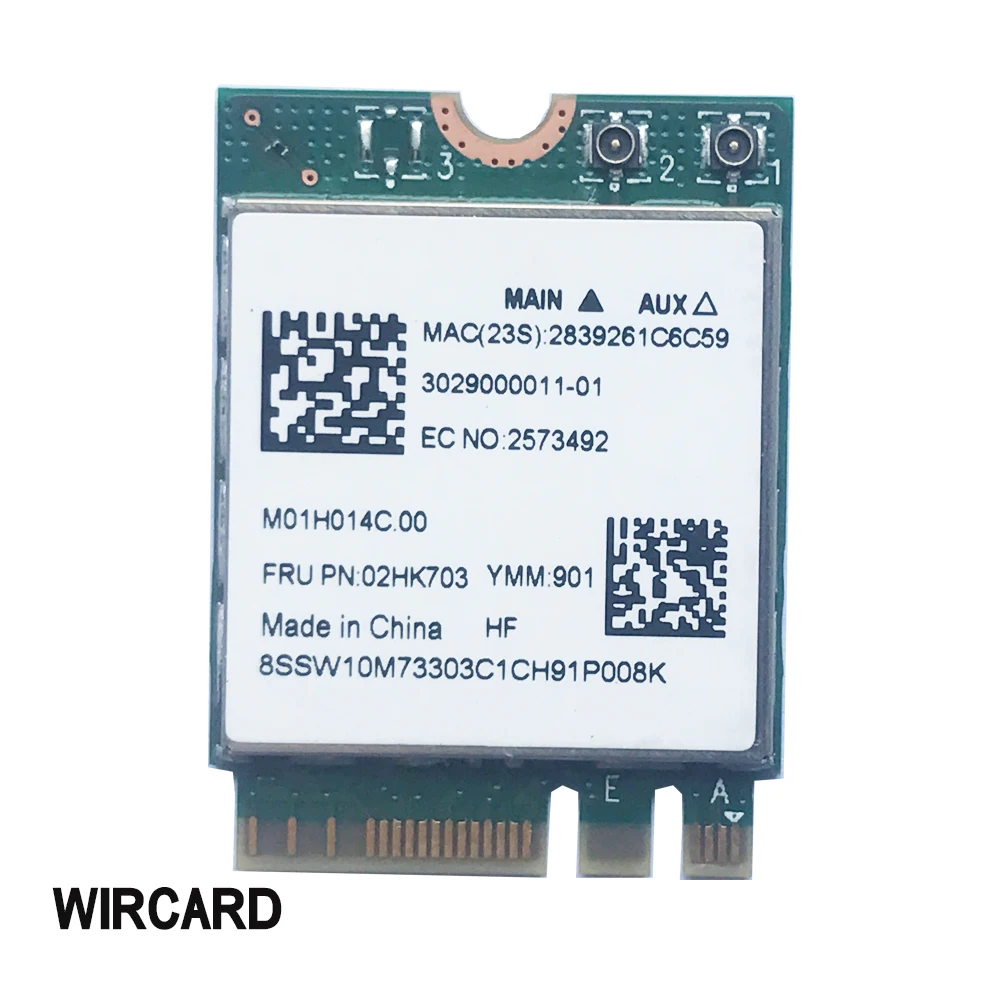

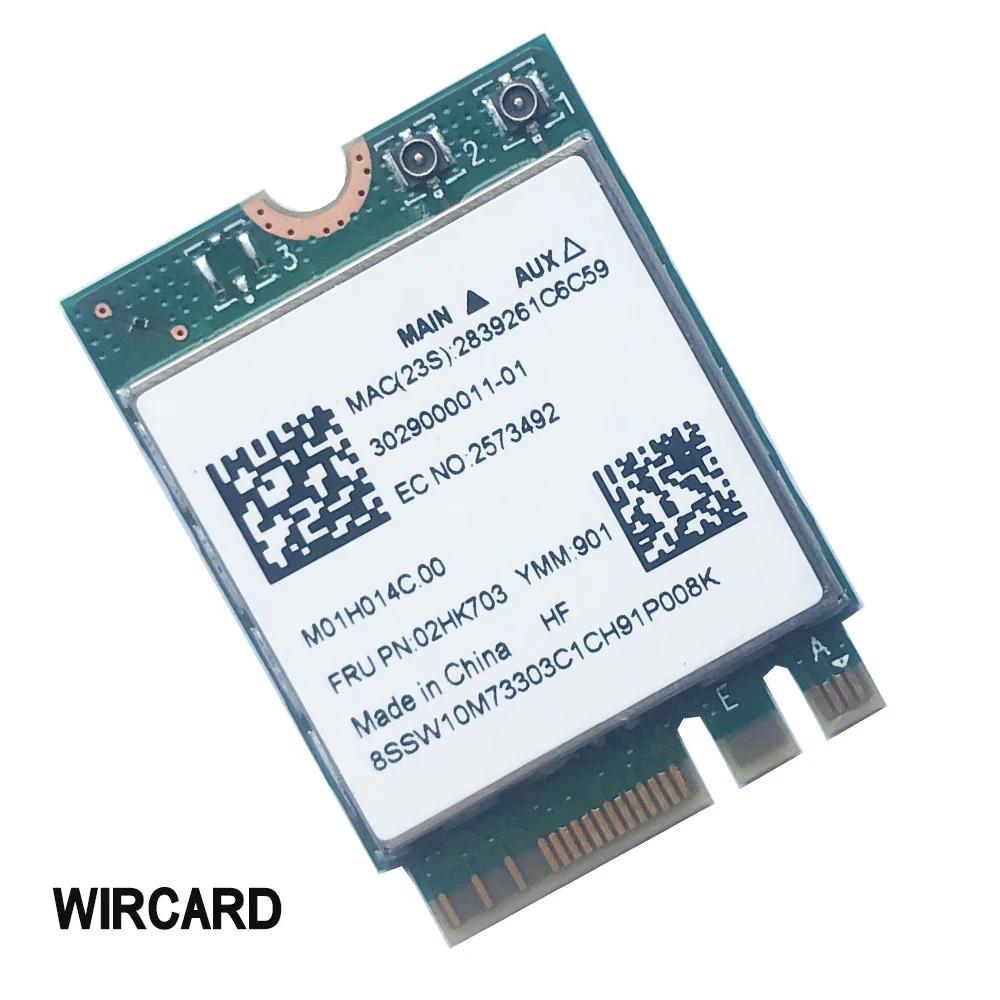

802.11ac Wave 2 compatible con el dispositivo, WiFi + Bluetooth 5,0, módulo M.2 (WiFi 5), RTL8822CE, 2T2R
Conjunto de chips: Realtek RTL8822CE
Antena: 2 x conectores IPEX MHF4, 2T2R
Interfaz: PCIe: WLAN; USB: Bluetooth
Potencia de salida hasta 18dBm
Soporte: Windows 10, Linux, Android
RTL8822CE es un 802. Módulo 11ac/a/b/g/n WiFi de doble banda + Bluetooth M.2 (tecla A,E) (WiFi 5) basado en el conjunto de chips Realtek RTL8822CE, admite múltiples controladores (Android/ Windows/ Linux) para varias plataformas. Este módulo es compatible con dos sistemas de vapor en banda dual de 2,4 GHz o 5GHz e incorpora el último Bluetooth 5,0, la velocidad de datos de hasta 867Mbps en modo AC. El RTL8822CE está diseñado por el factor de forma de ranura M.2 2230.
El RTL8822CE utiliza una red de área local inalámbrica (WLAN) MIMO (entrada múltiple, salida múltiple) de un solo chip altamente integrada solución RTL8822CE para permitir a los usuarios disfrutar del alto contenido digital a través de la última tecnología inalámbrica sin usar cables y cordones. RTL8822CE combina una WLAN MAC, una banda base WLAN compatible con 2T2R y RF en un solo chip. El módulo RTL8822CE permite una solución compacta, rentable, de baja potencia y de alto rendimiento que se adapta fácilmente al módulo de clave PCI Express y USB M.2 2230 que se incorpora con cifrado de seguridad avanzado WEP, WPA, WPA2, WPS,WPA3 y 802.1x, evitará que los dispositivos del usuario de ataques maliciosos.
Especificación
ESTÁNDAR
WI-FI IEEE 802.11ac/a/b/g/n
Conjunto de chips Realtek RTL8822CE
Interfaz host
WLAN : PCIe
RADIO
Antena 2 x conectores IPEX MHF4
Frecuencia de funcionamiento 802.11ac/a/b/g/n Banda ISM
2.412GHz ~ 2.484GHz
5.150GHz ~ 5.850GHz
* Sujeto a las regulaciones locales
MODULACIONES
DSSS 802.11b (DBPSK, DQPSK, CCK)
802,11g OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
OFDM 802.11n (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
POTENCIA Y SENSIBILIDAD
WiFi Power - TX (± 2dBm) Sensibilidad-RX
11b @ 11Mbps 18dBm ≤ -85dBm
11g @ 54Mbps 17dBm ≤ -74dBm
11gn HT20 @ MCS 7 16dBm ≤ -70dBm
11gn HT40 @ MCS 7 16dBm ≤ -67dBm
11a @ 54Mbps 17dBm ≤ -68dBm
11an HT20 @ MCS 7 16dBm ≤ -67dBm
11an HT40 @ MCS 7 16dBm ≤ -64dBm
11ac VHT80 @ MCS 9 14dBm ≤ -54dBm
CONSUMO DE ENERGÍA
Continuar TX 606mA
Continuar RX 302mA
MEDIOAMBIENTAL
Voltaje de funcionamiento DC 3,3 V
Rango de temperatura 0 ~ 70 °C (funcionamiento) -40 ~ 80 °C (almacenamiento)
Humedad (sin condensación) 5 ~ 90% (en funcionamiento) 5 ~ 90% (almacenamiento)
TAMAÑO
Dimensiones (MM) 30mm(± 0,15mm) x 22mm(± 0,15mm) x 2,0mm(± 0,15mm)
Peso 2,5G
SOFTWARE
Controlador Windows 10
Linux
Android
Seguridad 64/128 bits WEP, WPA, WPA2, WPA3, 802.1X
