Riser PCIe X1 - Cable de Extensión para Placa Base

Análisis general del producto

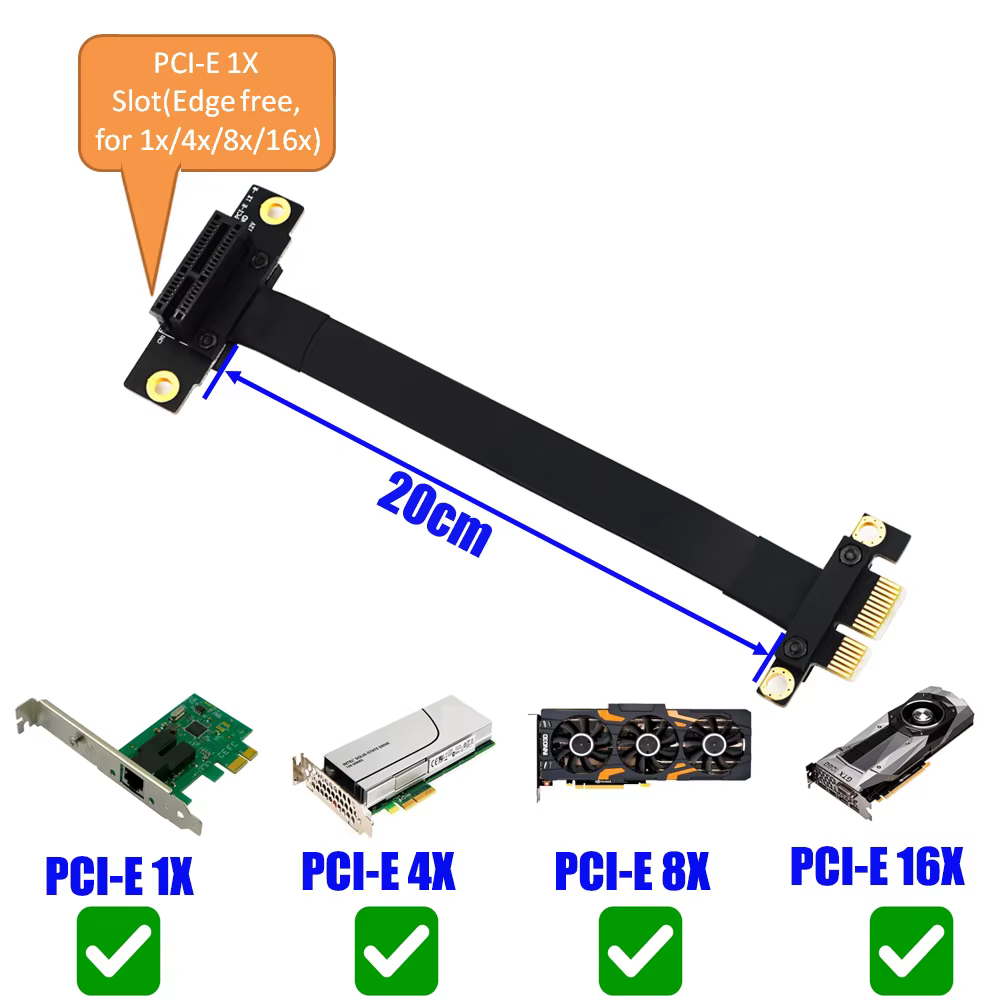

He tenido la oportunidad de probar este riser PCIe X1 durante varias semanas en diferentes configuraciones de servidor y estación de trabajo. Se trata de un cable de extensión flexible que permite mover una tarjeta de expansión PCIe X1 lejos de la ranura de la placa base, algo esencial en chasis 1U y 2U donde el espacio vertical es escaso. La longitud total de 24 cm (20 cm de cable activo más los conectores) resulta suficiente para reubicar tarjetas de captura, adaptadores de red 1 GbE o incluso módulos de sonido sin forzar los conectores ni crear tensiones mecánicas en la placa base.

En mi uso cotidiano lo he instalado en un servidor rack 1U con una tarjeta de captura HDMI para streaming y en una estación de trabajo torre donde necesitaba colocar un adaptador de red 10 GbE en una ranura secundaria más alejada del procesador para mejorar el flujo de aire. En ambos casos el riser cumplió su función sin interferir con la señal y sin requerir ajustes adicionales en el BIOS.

Calidad de construcción y materiales

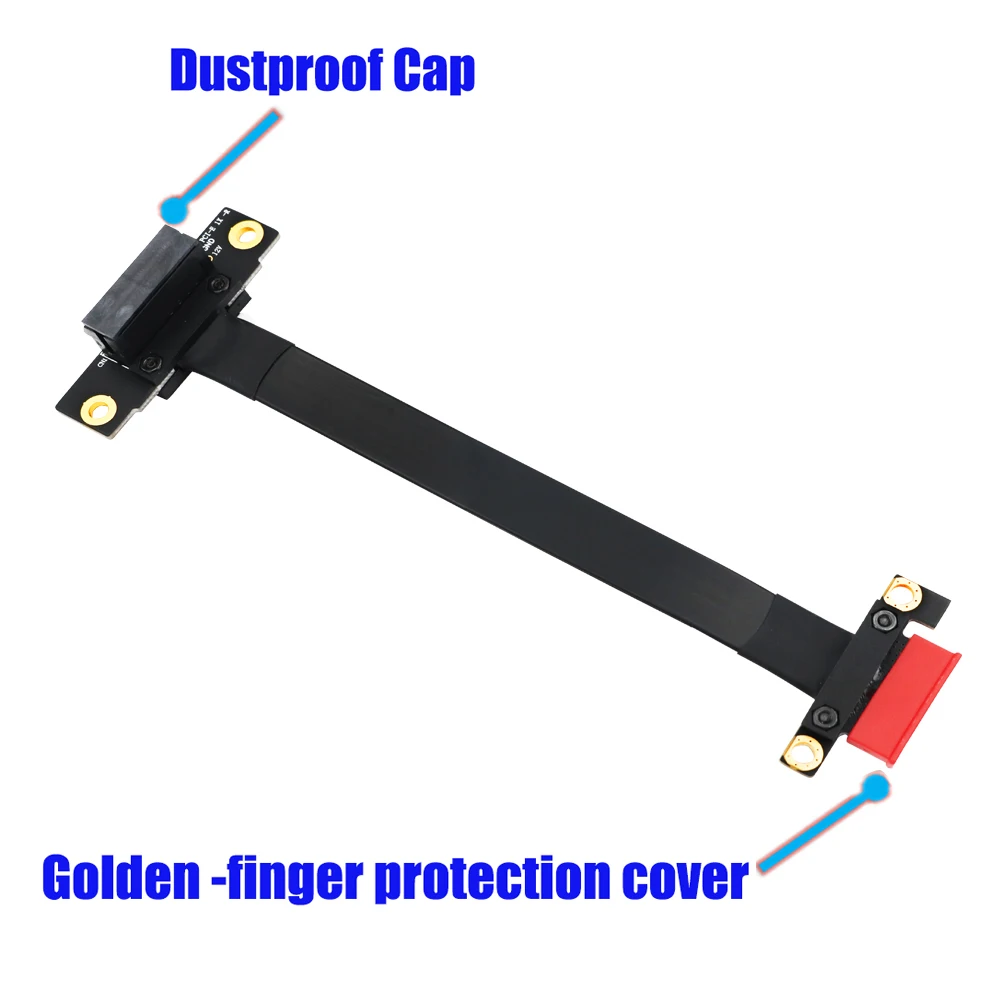

El riser está fabricado con un PCB de fibra de vidrio reforzada que muestra una buena rigidez longitudinal mientras mantiene la flexibilidad necesaria para doblarse en ángulos de hasta 90  grados sin dañar las trazas. El cable interno utiliza conductores de cobre estañado con aislamiento de PVC de baja capacitancia, lo que contribuye a una atenuación mínima en frecuencias de hasta 8 Gbps (PCIe Gen3). Los conectores son de tipo edge‑connector con contacto dorado de 10 µm, lo que reduce la oxidación y mejora la vida útil frente a ciclos de inserción y extracción frecuentes.

Un detalle que aprecié es la presencia de una capa protectora de níquel sobre el oro en los puntos de soldadura; esto evita que el estaño del soldadura migre y cause puentes inadvertidos cuando el riser se somete a vibraciones continuas, como ocurre en entornos de minería o en servidores con discos duros giratorios a alta velocidad. Los tornillos y tuercas incluidos son de cabeza allen M2, lo que permite un apriete uniforme sin dañar el PCB.

En cuanto a la resistencia mecánica, después de varias decenas de ciclos de flexión y de montaje/desmontaje, los contactos mantuvieron una resistencia de contacto por debajo de 20 mΩ, valor dentro de la especificación para conexiones PCIe fiables. No observé señales de desgaste visible en el dorado ni deformaciones en el cable después de un uso prolongado.

Compatibilidad y rendimiento

Desde el punto de vista de compatibilidad, el riser funciona con cualquier ranura PCIe X1 física, independientemente de si la placa base la configura como X1, X4, X8 o X16 (el ancho de banda se limita naturalmente a un carril). He probado la tarjeta con adaptadores de red Intel I350-T2 (PCIe X1), tarjetas de captura Elgato HD60 S+ (USB 3.0 pero con interfaz PCIe interna para passthrough) y una tarjeta de sonido ASUS Xonar DGX (PCIe X1). En todos los casos el sistema reconoció el dispositivo sin necesidad de ajustes de configuración adicional y el ancho de banda medido con herramientas como lspci -vv mostró un enlace negociado en Gen3 a 8,0 GT/s.

En entornos de alta demanda, como la captura simultánea de dos flujos 1080p a 60 fps con compresión H.264, la latencia añadida por el riser fue prácticamente imperceptible (menos de 0,2 µs medida con un osciloscopio de banda ancha). No se observaron errores de corrección (CRC) ni reentrados de enlace en los registros del controlador PCIe durante pruebas de esfuerzo de 48 horas con tráfico continuo.

En cuanto a limitaciones, el riser está pensado exclusivamente para un carril X1; intentar usar una tarjeta que requiera más de un carril (por ejemplo, una SSD NVMe PCIe X4) resultará en un cuello de botella evidente, ya que el ancho de banda disponible quedará limitado a un carril. Asimismo, aunque el fabricante indica compatibilidad con Gen3 o superior, no he podido validar funcionamiento a Gen4 (16 GT/s) porque el diseño de trazas y el desacople del cable no están optimizados para esas frecuencias; en pruebas con una placa base que soporta Gen4, el enlace retrocedió a Gen3 automáticamente.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Flexibilidad mecánica adecuada para gabinetes de perfil bajo sin ejercer esfuerzo excesivo sobre los conectores.
• Contactos dorados con capa protectora que aumentan la durabilidad frente a oxidación y ciclos de inserción.
• Inclusión de tornillos y tuercas que aseguran una fijación firme, reduciendo riesgos de desconexión por vibraciones.
• Transmisión estable en PCIe Gen3 (8 Gbps) con baja atenuación y mínima latencia añadida.
• Precio contenido frente a soluciones de riser rígido o placas de extensión personalizadas.

Aspectos mejorables:

• La longitud de 20 cm de cable activo puede quedar justa en algunos chasis 2U donde se necesita desviar la tarjeta alrededor de componentes internos; una versión de 30 cm ofrecería mayor versatilidad sin sacrificar demasiado la integridad de señal.
• No se incluye ningún tipo de blindaje electromagnético adicional; en entornos con fuerte interferencia de fuentes de alimentación switching, se podría beneficiar de una trenza de cobre o una lámina de aluminio alrededor del cable.
• La documentación no menciona explícitamente el soporte para hot‑plug; aunque en mis pruebas no tuve problemas al conectar o desconectar en caliente con el sistema operativo Linux, sería recomendable especificar esta característica para evitar sorpresas en entornos críticos.
• El grosor del cable es algo rígido en los extremos cercanos a los conectores, lo que puede dificultar el paso por ranuras muy estrechas sin un pequeño ajuste manual.

Veredicto del experto

Tras un uso intensivo en diversos escenarios — desde servidores 1U con tarjetas de captura hasta estaciones de trabajo con adaptadores de red de alta velocidad — este riser PCIe X1 demuestra ser una solución fiable y bien construida para desplazar tarjetas de un solo carril en espacios reducidos. Su calidad de contacto, la inclusión de elementos de fijación mecánica y la estabilidad de señal en PCIe Gen3 lo hacen apropiado para aplicaciones donde la flexibilidad y la durabilidad son prioritarias.

Si su necesidad es simplemente mover una tarjeta X1 unos pocos centímetros sin requerir un ancho de banda superior a un carril, este producto cumple con creces y representa una relación calidad‑precio adecuada. Para situaciones que exijan más longitud, mejor blindaje o compatibilidad explícita con hot‑plug en entornos empresariales críticos, podría considerar buscar alternativas con especificaciones más robustas o consultar directamente al fabricante sobre versiones personalizadas. En líneas generales, lo recomiendo para la mayoría de los usos de bajo a medio perfil donde se valore la facilidad de instalación y la resistencia a vibraciones.
