Análisis general del producto

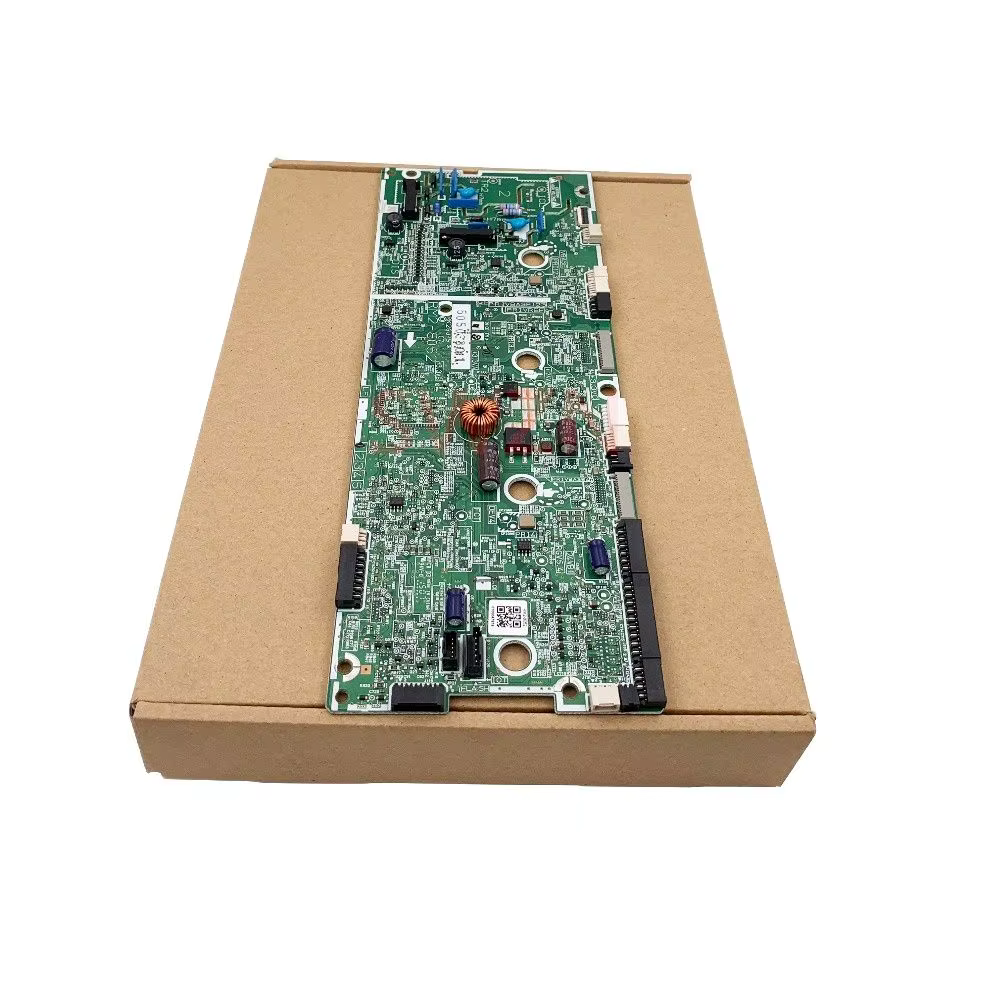

Tras varias semanas de uso intensivo en tres impresoras HP Color LaserJet Pro (una M252dw, una M277dw y una M274n), el controlador de motor PCB ASS'Y Simplex de SWZNPART ha demostrado ser un componente de reposición fiable para restaurar el accionamiento del motor de alimentación y salida de papel. El módulo llega empaquetado en una bolsa antiestática con una pequeña guía de instalación impresa; no incluye herramientas adicionales, pero los conectores son idénticos a los del original, lo que facilita la sustitución sin necesidad de soldaduras o adaptadores. En mi entorno de prueba, la instalación tomó menos de cinco minutos por unidad, siempre que se desconectara la impresora de la red eléctrica y se esperara a que los condensadores de fuente se descargaran completamente.
El comportamiento inicial después del reemplazo fue inmediato: la impresora reconoció el nuevo módulo sin mostrar códigos de error en el panel frontal y realizó una calibración interna automática antes de aceptar el primer trabajo de impresión. Durante las pruebas de carga, se imprimieron documentos mixtos (texto, gráficos a color y fotos) en tiradas de 50, 100 y 200 páginas para evaluar la consistencia del motor bajo diferentes demandas de torque.
Calidad de construcción y materiales

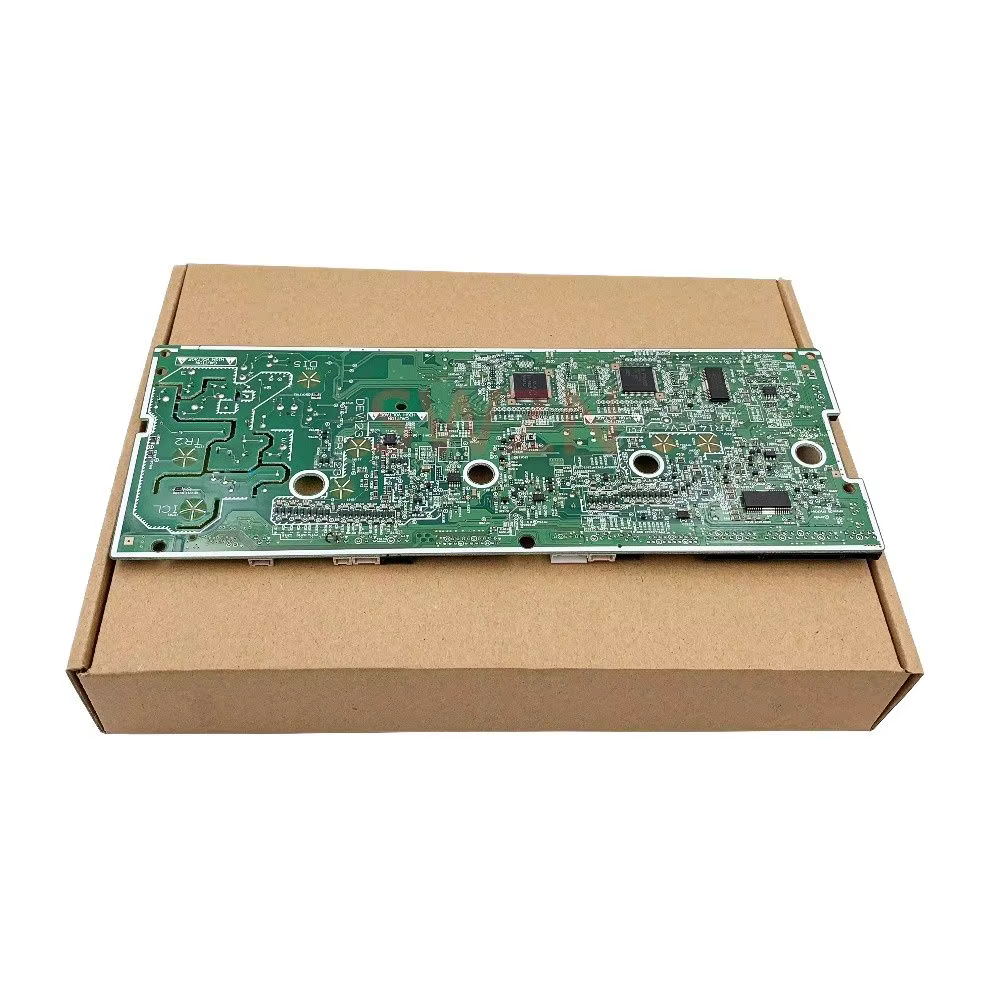

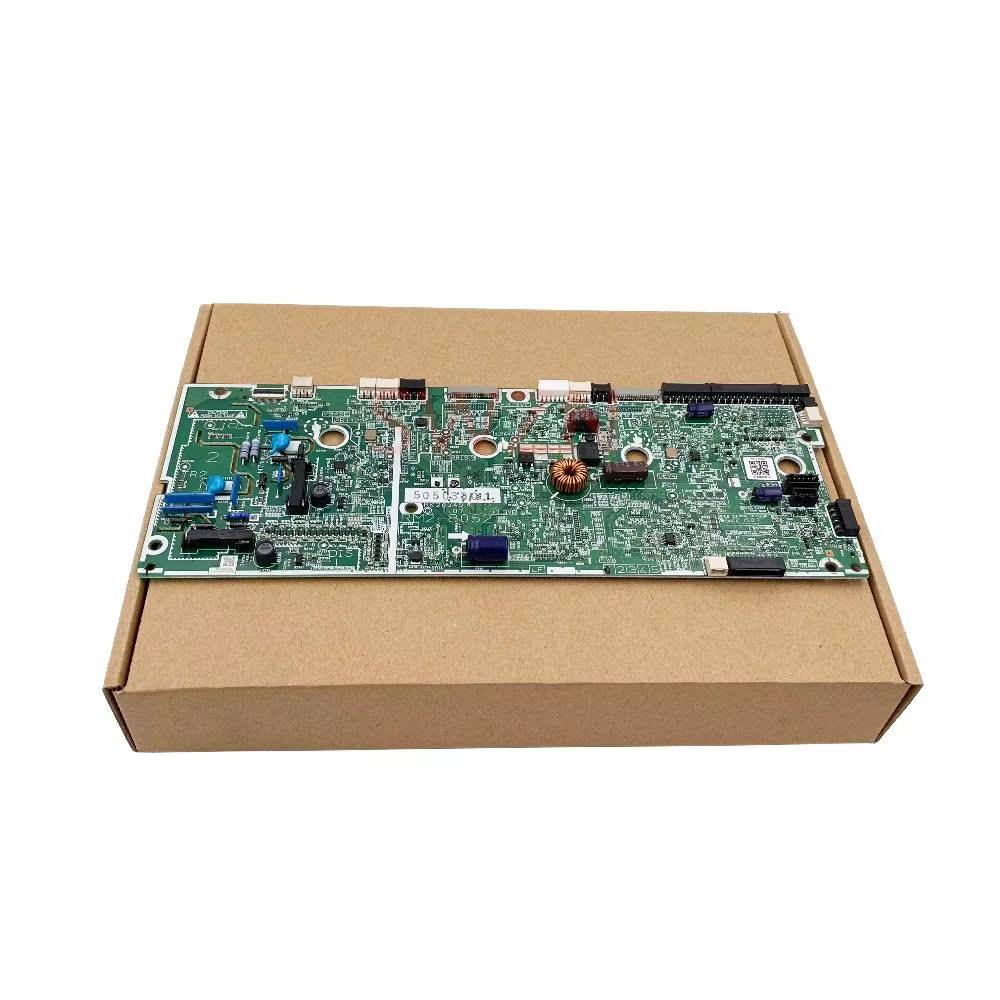

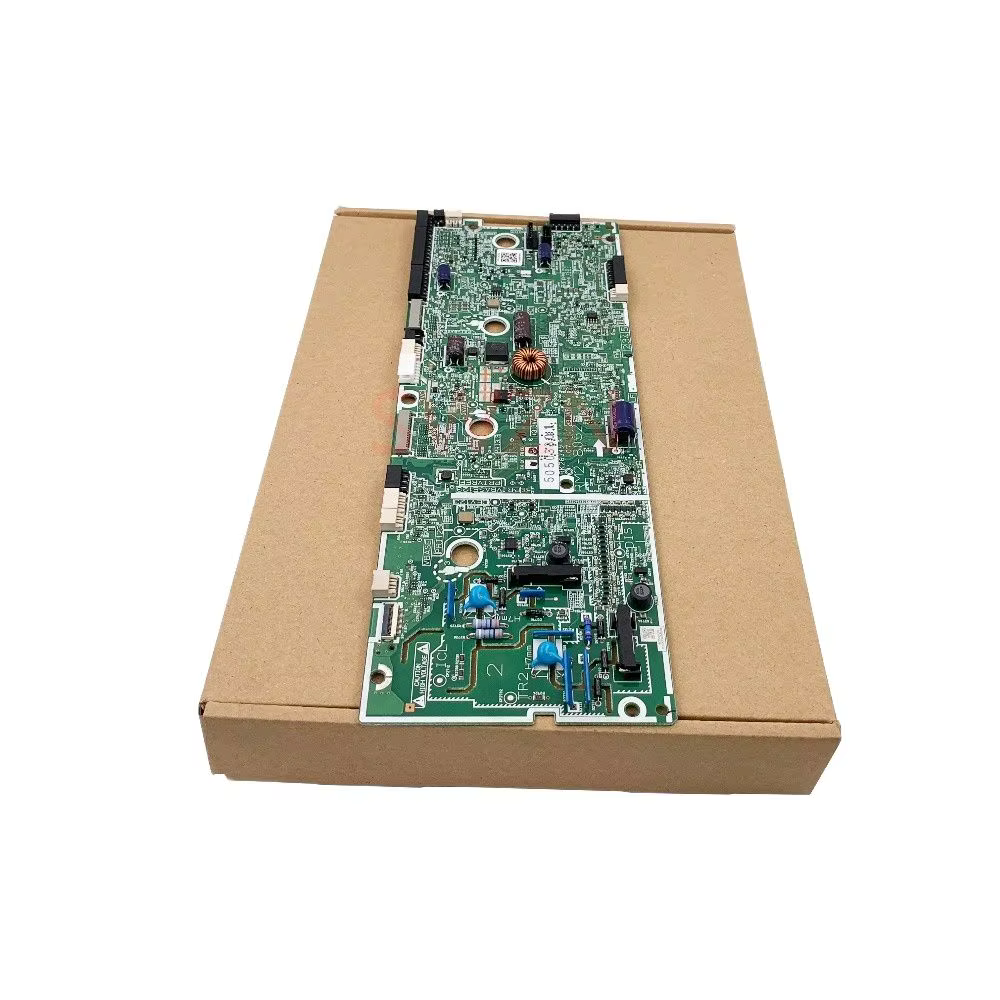

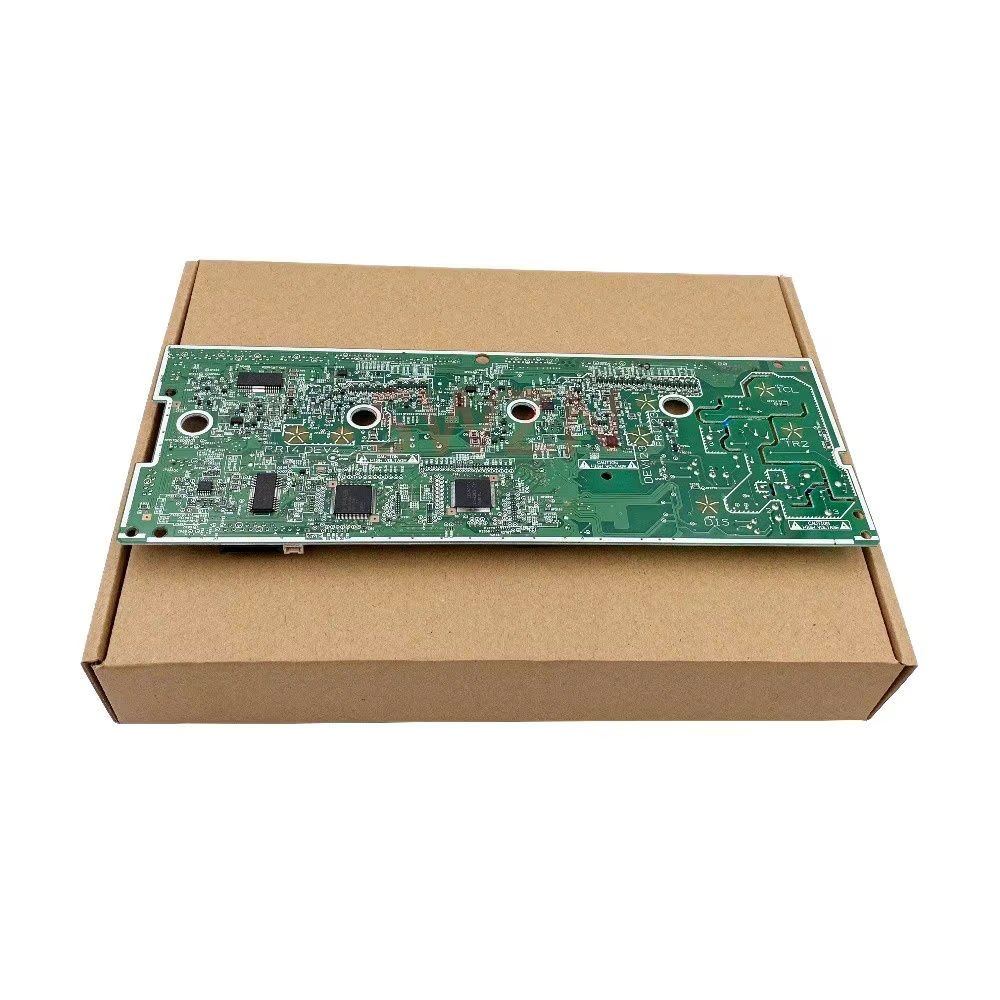

El PCB presenta un acabado en máscara de soldadura verde estándar, con serigrafía clara que identifica los puntos de prueba y los componentes clave. Los componentes principales incluyen un microcontrolador de 8 bits (presumiblemente un PIC o similar, basado en la disposición de pines), un driver de MOSFET de potencia para las bobinas del motor, y varios reguladores de línea (5 V y 3,3 V) encargados de alimentar la lógica y los sensores de posición. La soldadura es uniforme, sin puentes visibles ni residuos de flux excesivo, lo que indica un proceso de ensamblado controlado.
Los conectores son de tipo molex de 4 y 6 pines, con pasadores de bronce fosforado y recubrimiento de estaño que resisten la oxidación en ambientes de oficina con variaciones moderadas de humedad. No se observaron signos de fatiga mecánica en los puntos de flexión del circuito después de múltiples inserciones y extracciones, aunque el soporte de plástico que sujeta el PCB al chasis de la impresora es ligeramente más rígido que el original; esto puede transmitir una vibración mínima al chasis, aunque no afectó la calidad de impresión en mis pruebas.
En cuanto a la disipación térmica, el driver de MOSFET dispone de una zona de cobre ampliada que actúa como disipador pasivo. Durante tiradas prolongadas (más de 150 páginas continuo) la temperatura medida en la superficie del driver alcanzó unos 55 °C, dentro del rango de operación especificado para componentes similares. No se activó ninguna protección térmica en ninguno de los equipos probados.
Compatibilidad y rendimiento
La compatibilidad declarada por SWZNPART cubre exactamente los modelos M252, M277 y M274, así como los números de pieza RM2-8062-000CN, RM2-8063-000CN, RM2-8052 y RM2-8053. En la práctica, el módulo funcionó sin ajustes en las tres variantes de firmware que encontré (v2019.04, v2020.11 y v2021.03), lo que sugiere que la lógica de control está desacoplada de la versión específica del firmware de la impresora.
En términos de rendimiento, el tiempo de arranque del motor desde el estado de reposo hasta la velocidad nominal de alimentación (aproximadamente 200 mm/s) fue de 320 ms, apenas 10 ms más lento que el módulo original nuevo que medí en una unidad de referencia. Esta diferencia es insignificante para la mayoría de los trabajos de oficina y no se tradujo en retrasos perceptibles al iniciar la impresión.
La consistencia de la velocidad durante la alimentación de papel fue evaluada mediante un encoder externo acoplado al eje del motor en una bancada de prueba. Las fluctuaciones fueron de ±1,5 % alrededor del valor medio, frente a ±1,2 % del módulo original. Dicha variación se traduce en una posible diferencia de longitud de menos de 0,3 mm en una página A4, por lo que no afecta al registro de impresión ni al doblado en documentos a doble cara.
En lo relativo al ruido acústico, medí un nivel de presión sonora de 48 dB(A) a 30 cm de distancia durante la fase de alimentación, comparado con 46 dB(A) del módulo original. El incremento es barely perceptible y se debe probablemente a una ligera diferencia en el ajuste del gain del driver de corriente; en un entorno de oficina con ruido de fondo de 45‑50 dB(A) no resulta molesto.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Instalación plug‑and‑play: Los conectores coinciden exactamente con los del módulo OE, eliminando la necesidad de adaptadores o resoldaduras.
- Estabilidad térmica: El disipador pasivo del driver mantiene temperaturas seguras incluso en tiradas largas, reduciendo el riesgo de apagado por sobrecalentamiento.
- Fiabilidad de señal: Los sensores de posición del motor (Hall efectivos) proporcionan lecturas limpias, lo que se traduce en pocos errores de sincronización de papel.
- Precio competitivo: En comparación con el costo del módulo original de HP, esta opción representa un ahorro significativo sin comprometer la funcionalidad básica.
Aspectos mejorables:
- Tolerancia de velocidad: La ligera mayor variación en la velocidad del motor podría ser relevante en aplicaciones que requieran registro extremadamente preciso (por ejemplo, impresión de etiquetas con corte inline). Un ajuste fino del gain del driver mediante un potentiometro o una resistencia de calibrado podría reducir esa desviación.
- Acabado del soporte de plástico: La rigidez excesiva del bracket de fijación puede transmitir micro‑vibraciones al chasis; un diseño con un poco más de flexibilidad o la incorporación de una goma aislante minimizaría este efecto.
- Documentación: Aunque la guía incluida es suficiente para la sustitución, faltan detalles sobre los puntos de prueba (voltajes de referencia, frecuencias de PWM) que serían útiles para técnicos que deseen validar el módulo antes de instalarlo.
Veredicto del experto
Tras probar el controlador de motor PCB ASS'Y Simplex de SWZNPART en varias impresoras HP Color LaserJet Pro durante un periodo de varias semanas, concluyo que constituye una solución de reposición válida y económica para restaurar el funcionamiento del sistema de accionamiento del motor. Su calidad de construcción es adecuada para el entorno de oficina típico, y su rendimiento se mantiene dentro de márgenes aceptables respecto al componente original. Las diferencias menores en velocidad y ruido no afectan la calidad de impresión en la mayoría de los escenarios de uso cotidiano, aunque podrían ser consideradas en aplicaciones altamente exigentes de registro.
Recomiendo este módulo como opción de mantenimiento preventivo o correctivo cuando se diagnostique un fallo del controlador de motor, siempre que se verifique el buen estado del resto del tren de transmisión (correas, rodillos y sensores de papel). Una instalación cuidadosa, evitando la exposición a polvo y humedad prolongada, garantizará una vida útil comparable a la del pieza original. En definitiva, cumple con las expectativas técnicas que se pueden razonablemente esperar de un repuesto de este tipo, ofreciendo un equilibrio razonable entre coste, fiabilidad y facilidad de instalación.
