Descripción
iW-RainboW-G35D es un kit de desarrollo impulsado por Xilinx Zynq UltraScale+ ZU19EG Arm Cortex-A53 y FPGA MPSoC junto con 4 GB de RAM DDR4 con ECC para el sistema de procesamiento (PS) y 4 GB de RAM DDR4 de doble canal para la lógica programable (PL).
La placa está equipada con puertos de entrada/salida HDMI 2.0 que admiten resoluciones 4Kp60 UHD, una jaula SFP+ de 10 GbE, conectores FMC+, FMC, FireFly y QSFP para transceptores de alta velocidad y más.
Especificaciones de iW-RainboW-G35D:

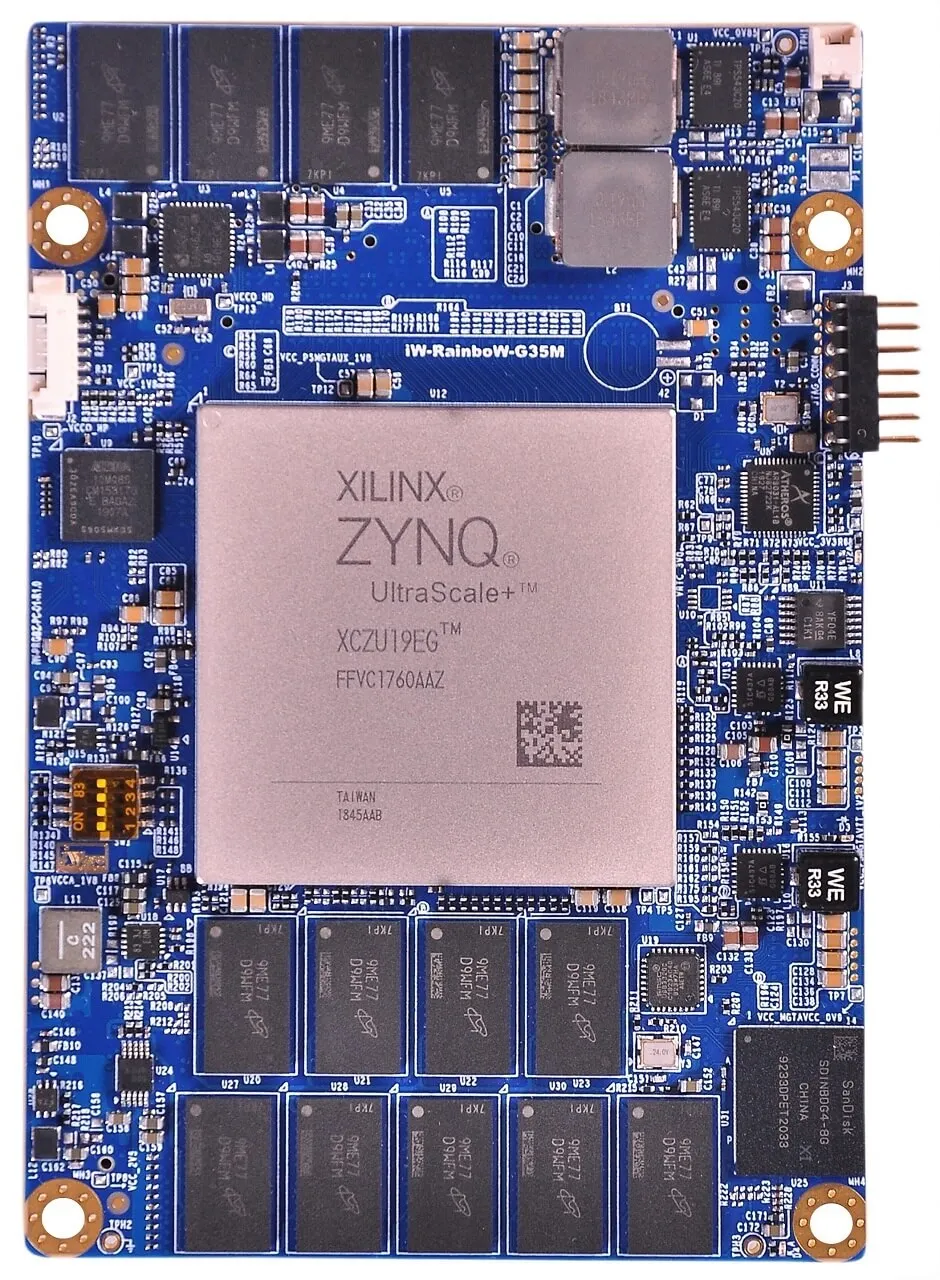

- SoM iW-RainboW-G35M
Xilinx Zynq Ultrascale+ ZCU19EG MPSOC (-1 velocidad) con cuatro núcleos Cortex-A53 @ 1200 MHz, dual-core Arm Cortex-R5 MPCore de hasta 600 MHz, tela FPGA con células lógicas de 1,143 K y GPU Arm Mali-400 MP2 (inferior. -También están disponibles ZCU17EG y ZCU11EG MPSoC de extremo)
- Memoria del sistema
4 GB de RAM DDR4 para PS
4 GB de RAM DDR4 dual para PL
Almacenamiento: 8 GB de flash eMMC (para código de arranque)
- Transceptores
Transceptores PS-GTR x 4 a 6 Gbps
Transceptores PL-GTH x 32 a 16,3 Gbps
Transceptores PL-GTY x 16 a 32,735 Gbps
En red: Gigabit Ethernet PHY
USB – Transceptor USB2.0
Administración de energía – PMIC con RTC
Dimensiones – 110 x 75 mm
- Tablero de transporte
- Interfaces PS (núcleos de brazo)
Almacenamiento: toma M.2 SATA, toma para tarjeta SD
Salida de vídeo – DisplayPort
Conexión en red: 2x Gigabit Ethernet 10/100/1000M
USB: puerto USB 2.0 OTG, puerto USB tipo C
Serie: encabezado CAN
Expansión: ranura PCIex4, encabezado GPIO
Depuración: conector JTAG, consola de depuración
Visor: soporte de batería RTC
- Interfaces PL (FPGA)
- Vídeo
Conector SDI Video IN
Conector SDI Video OUT
Conector HDMI IN
Conector HDMI SALIDA
Conexión en red: jaula SFP+ de 10 Gb
- Expansión
Conectores PMC+, FMC, QSFP+, FireFly para transceptores de alta velocidad
2x conectores Pmod
Disco: botón de reinicio, interruptor de encendido/apagado, interruptor de selección de carril PS-GTR
Fuente de alimentación -12V mediante conector de alimentación DIN de 4 pines
Cumple con REACH y RoHS
