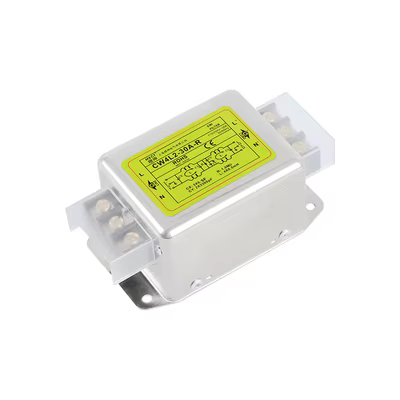

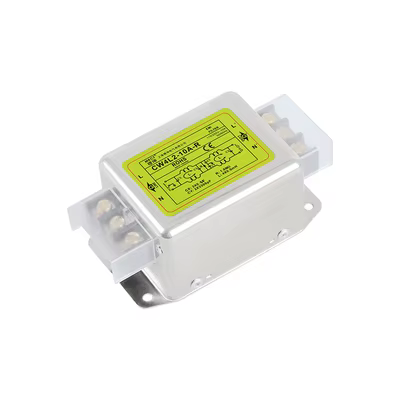

Bloque de terminales bipolar de 115V y 230V, filtro de fuente de alimentación de 20a y 30a, fuerte antiinterferencias, purificación EMI, CW4L2-10A-R

Conexión de Terminal serie monofásica de alto rendimiento

Características y beneficios

Tamaño compacto, montaje rápido y fácil del chasis

Varios conexión terminal estilos

Está presente un buen rendimiento de atenuación, protección contra sobretensiones y supresión de interferencias de radiofrecuencia.

Las aplicaciones típicas

Equipos eléctricos y electrónicos

Médicos y equipos domésticos

Equipo de automatización, dacom y procesamiento electrónico de datos

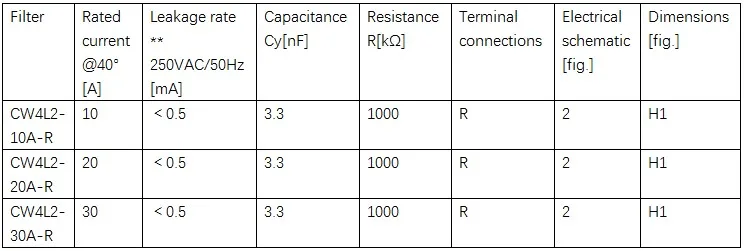

Las especificaciones técnicas

Voltaje máximo de funcionamiento continuo:250VAC

Frecuencia de funcionamiento:50/60Hz

Nominal corrientes:10A-30A @ 40°¡Max!

Voltaje de prueba de alto potencial (1 min):Línea a línea 1500VDC/línea a tierra 1500VAC

Rango de temperatura de funcionamiento y almacenamiento:-25°~ + 85° (25/085/21)

*

El sufijo”R”Representa Terminal de conexión

**

Máxima fuga en condiciones de funcionamiento normales, Nota: Si se rompe la línea neutra, en el caso más grave, la fuga podría alcanzar el doble de este nivel.

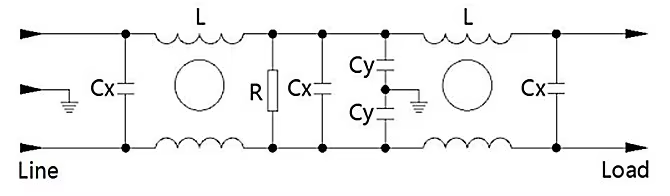

Esquemas eléctricos

Típico de atenuación

Por la norma CISPR 17/50ΩSistema.Modo común; ------ modo diferencial]

Dimensiones[Todas las dimensiones en mm]

Las conexiones de estilo“R”
