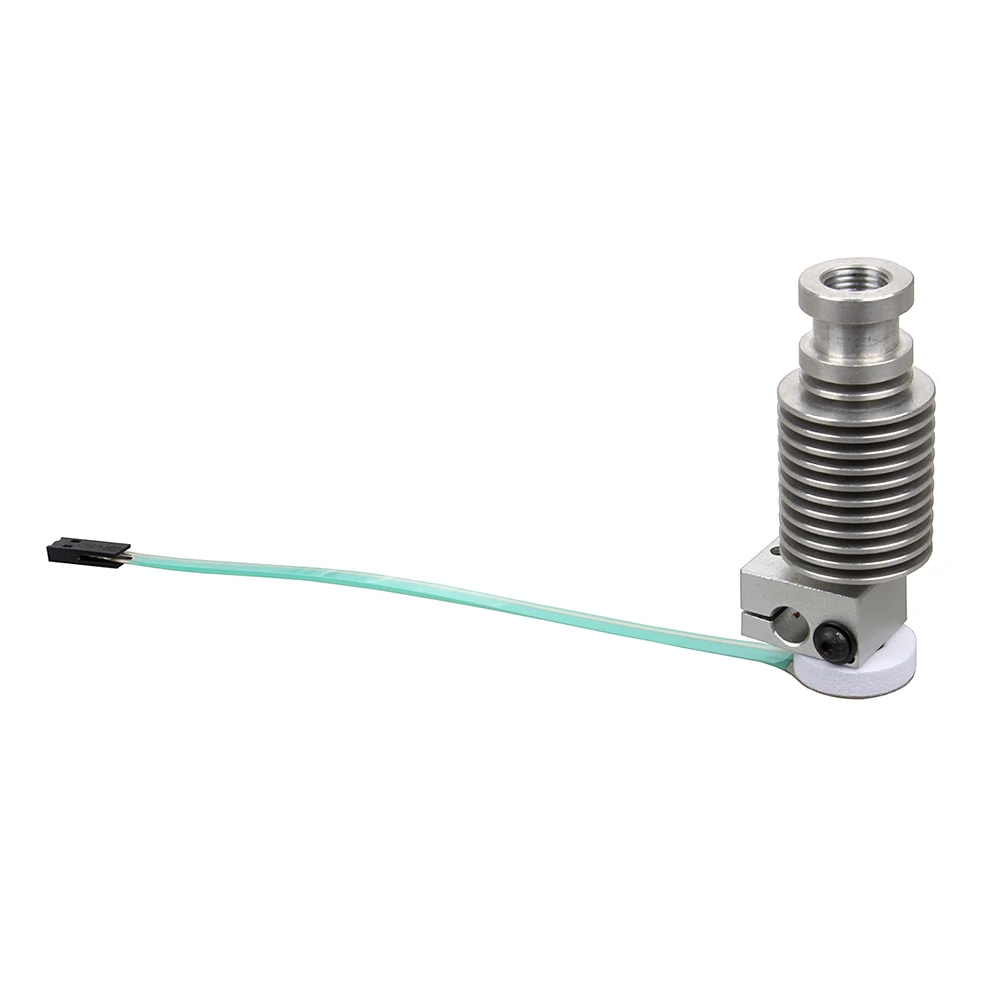

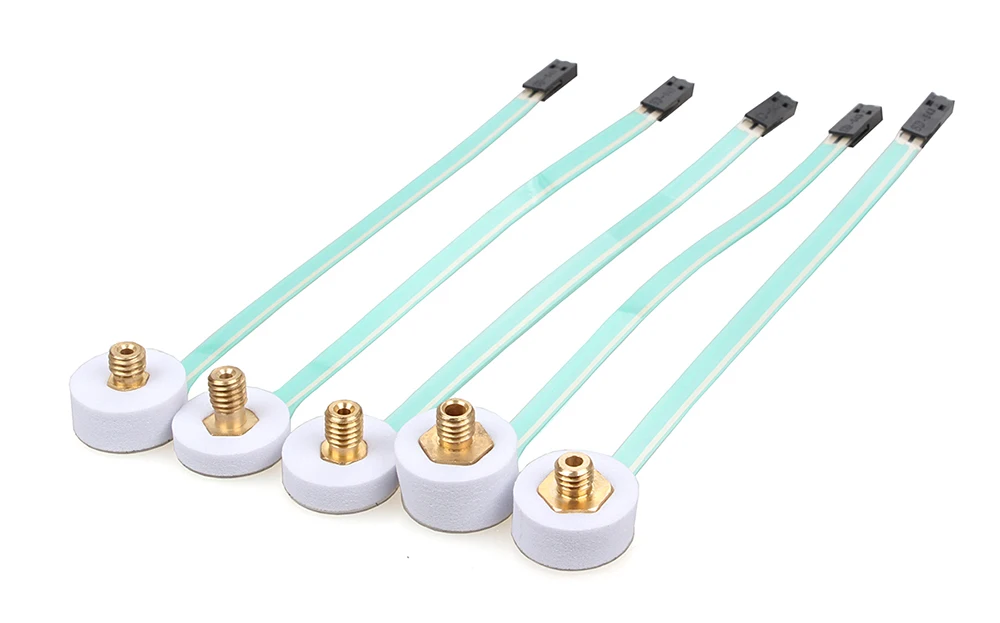

Piezas de impresora 3D XCR3D, Sensor de nivelación automática, película de presión, reemplaza el tipo de módulo táctil Bltouch para boquillas Makerbot V6 MK8

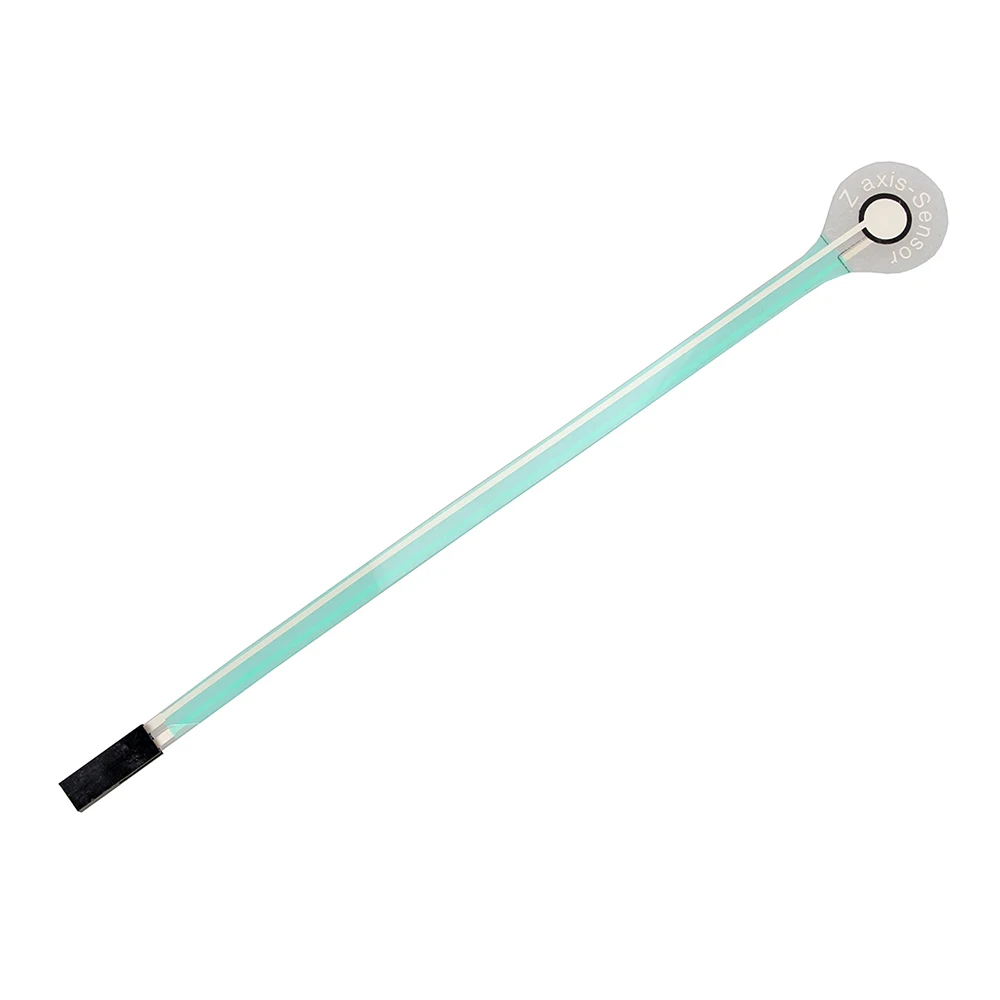

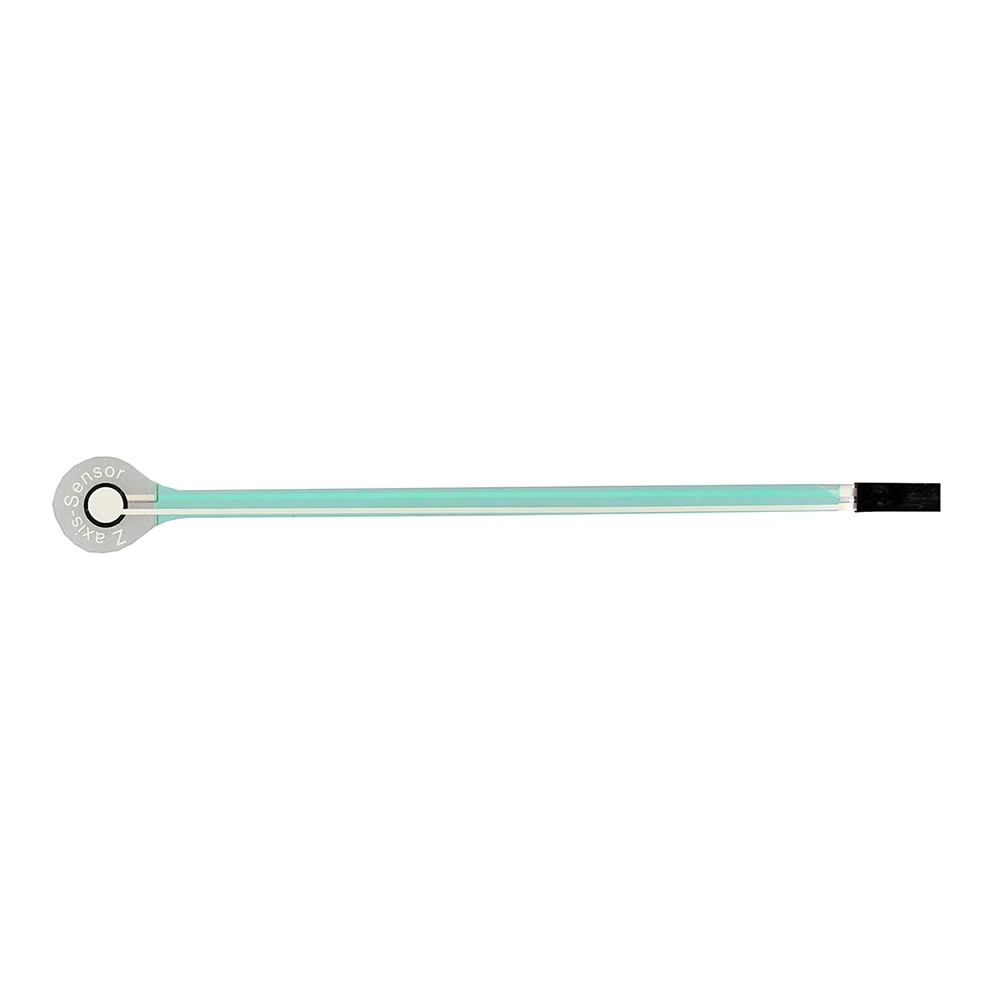

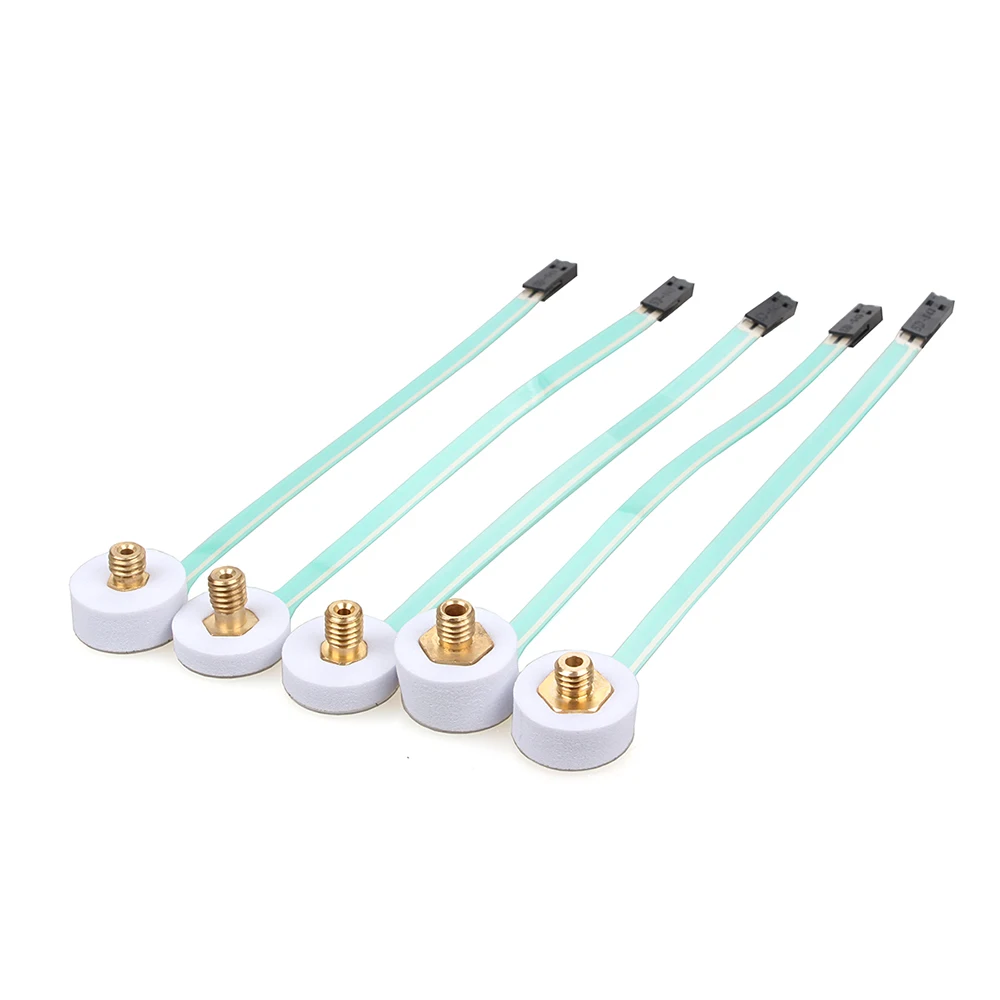

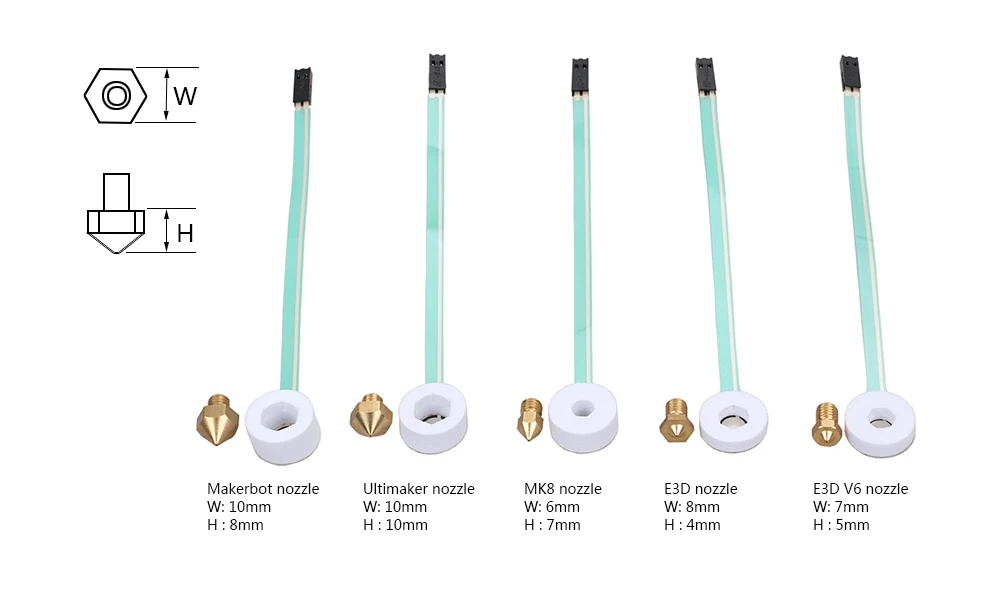

Pieza de impresora 3D XCR3D, módulo de nivelación automática, tipo sonda de presión de película, Sensor de nivelación automática para boquillas E3D V6 MK8 Makerbot

1.Fácil de usar.Se puede aplicar a diferentes tipos de impresoras 3D.La distancia de disparo predeterminada es 0,1 mm.
2.Alta precisión, la repetibilidad de nivelación puede ser de ± 0,05 mm.
3.La vida útil media del módulo es más de 500.000 veces.
4.Compatible con casi todas las placas base de impresoras 3D del mercado actual
5.Buena capacidad antiinterferente, no se verá afectada por el material de la plataforma, la luz ambiental, la temperatura y la humedad ambiente, etc..

Nota: ¡No utilice el sensor de nivelación cuando la temperatura de la boquilla sea superior a 45 grados!!

Lista de envío:

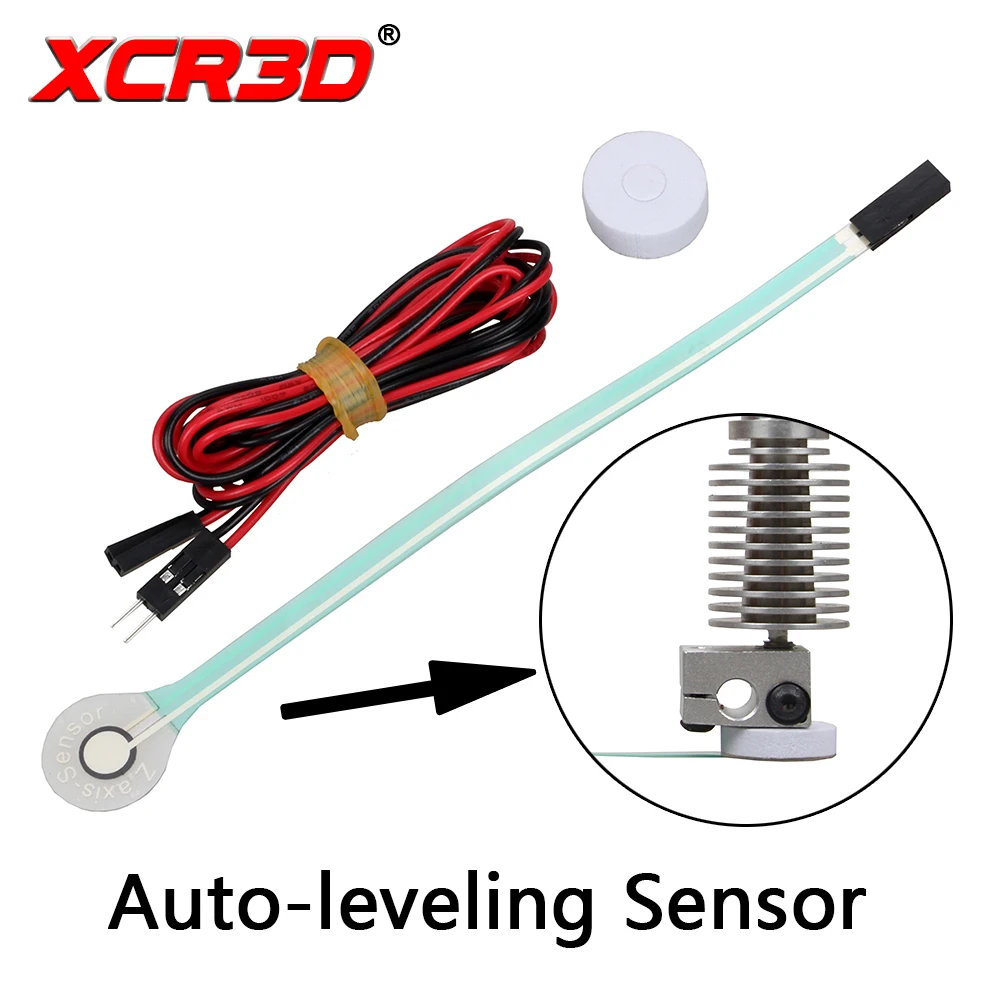

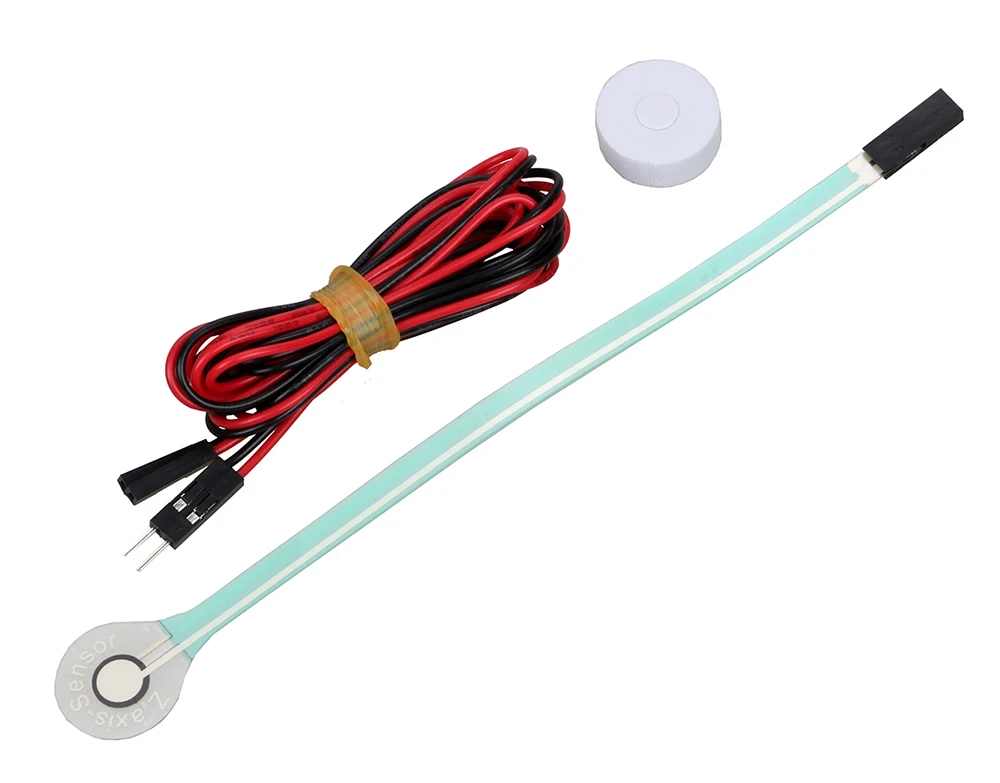

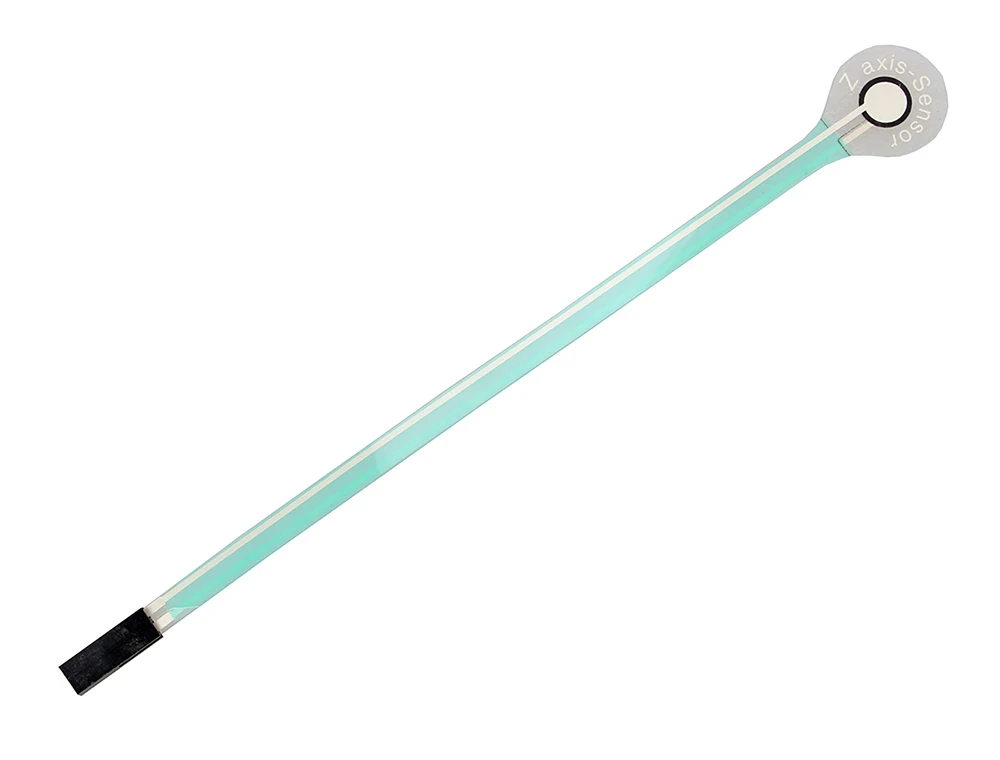

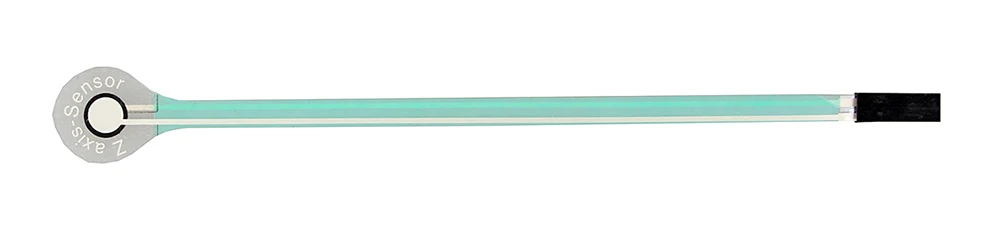

Módulo de nivelación automática con cable * 1 juego

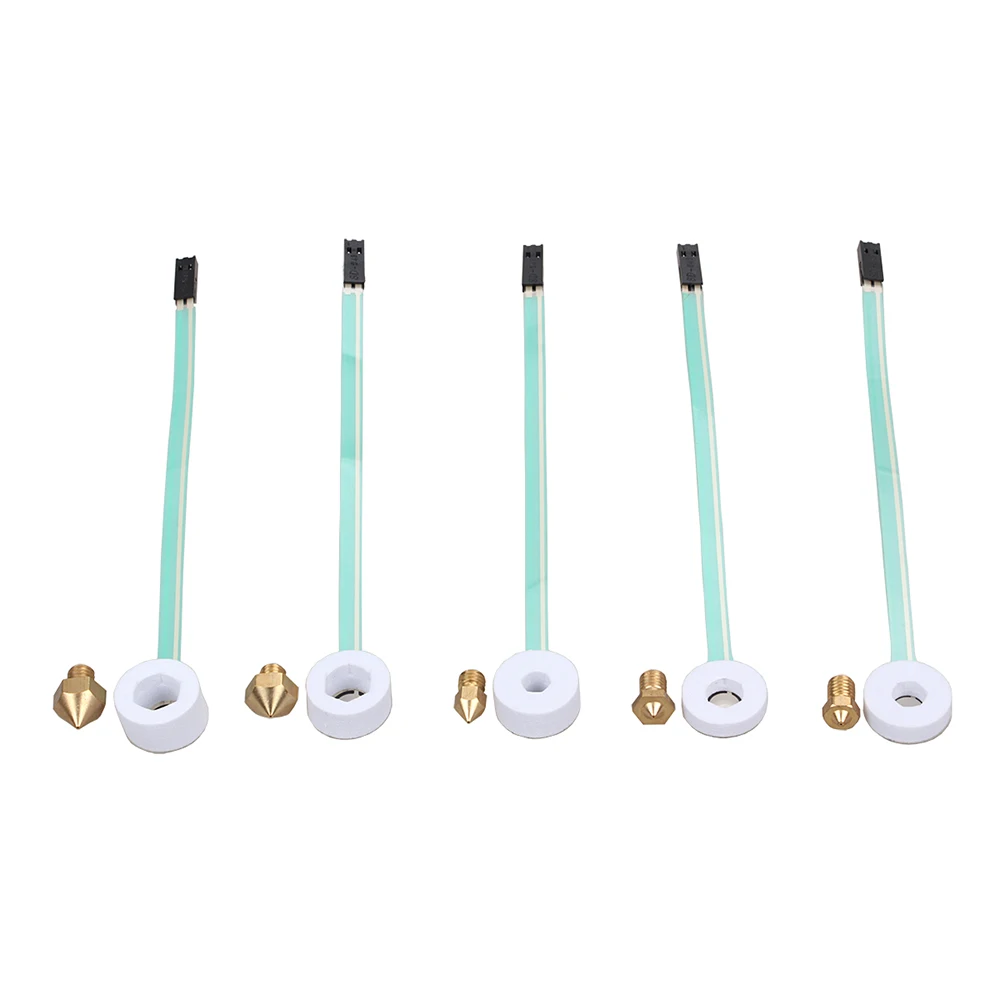

(Solo el módulo y el cable, las boquillas que se muestran en las imágenes NO están incluidas).

Utilizado con la placa Lerdge

Lerdge Board adopta un método de nivelación no lineal de rejilla matricial para la nivelación automática.La ventaja de este método de nivelación es que puede realizar nivelación en un plano no lineal, como una cama de PCB impresa con superficie irregular.

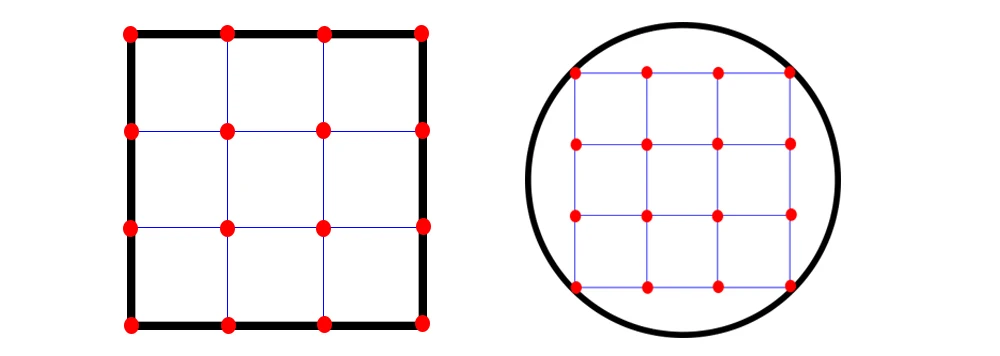

Como se muestra en las figuras anteriores, el marco de alambre negro es el rango de impresión efectivo de la plataforma de impresión.Cuando el punto de nivelación se establece en 4 puntos en el sistema, los puntos de selección de valor de la sonda de nivelación automática en la plataforma de impresión serán todos los puntos rojos como se muestra arriba.Todos estos puntos rojos dividen la plataforma de impresión en pequeños cuadrados o rectángulos.Luego, el sistema almacenará los datos de todos los puntos del sistema.Como resultado, la plataforma de impresión se divide en varias plataformas pequeñas.Después de nivelar, cuando el cabezal de impresión se mueve, el sistema tomará los datos de medición de los cuatro puntos alrededor del área de acuerdo con el área de funcionamiento en tiempo real del cabezal de impresión y luego calculará la cantidad de compensación de altura en tiempo real de la impresión. cabezal según los datos, para alcanzar el objetivo de nivelar toda la plataforma.Para las impresoras modelo Delta, después de detectarlas, ampliarán los datos de la zona muerta en función de los datos circundantes.

Descripción de los parámetros de nivelación automática:

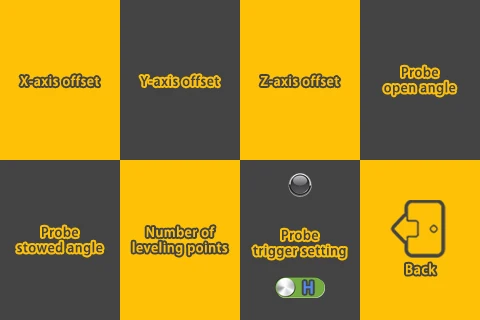

Desplazamiento de dirección del eje X: el desplazamiento de la sonda niveladora en relación con la boquilla de impresión en la dirección del eje X

Desplazamiento de dirección del eje Y: el desplazamiento de la sonda niveladora en relación con la boquilla de impresión en la dirección del eje Y

Desplazamiento de dirección del eje Z: la distancia desde la plataforma hasta el cabezal de impresión cuando la sonda de nivelación detecta la plataforma

Ángulo de separación de la sonda: el ángulo del servo para la sonda de nivelación cuando la sonda está guardada/retratada/arrivada (puede ignorarlo cuando no está en uso)

Ángulo abierto de la sonda: el ángulo del servo para la sonda de nivelación cuando la sonda está desplegada/abajo (puede ignorarlo cuando no está en uso)

Número de puntos de nivelación: El número de puntos de sonda que sondean en el avión.El número real de puntos detectados es igual al cuadrado del valor establecido.Por ejemplo, si está configurado en 4 puntos, en realidad se detectan 16 puntos y el máximo es 9, es decir, 81 puntos.

Modo de disparo de sonda: establezca el estado de nivel cuando se active la sonda de nivelación.

Tutorial de la sonda de nivelación de presión de película para nivelación automática

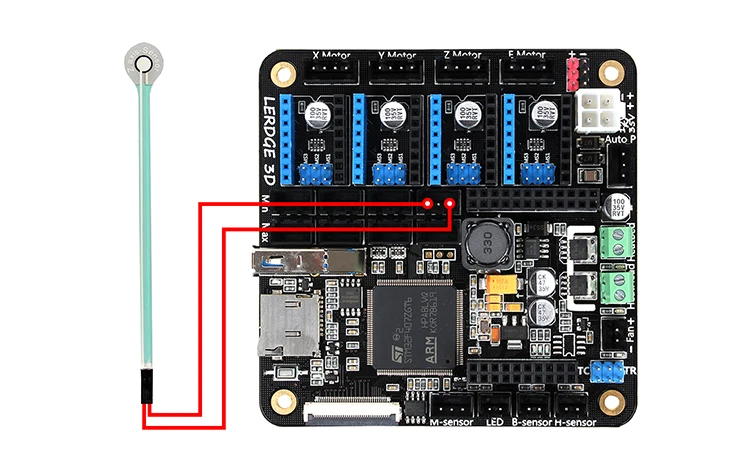

La conexión de la sonda de nivelación de presión de la película y la placa base se muestra como se muestra a continuación: (ambos positivos como negativos están bien durante el cableado).

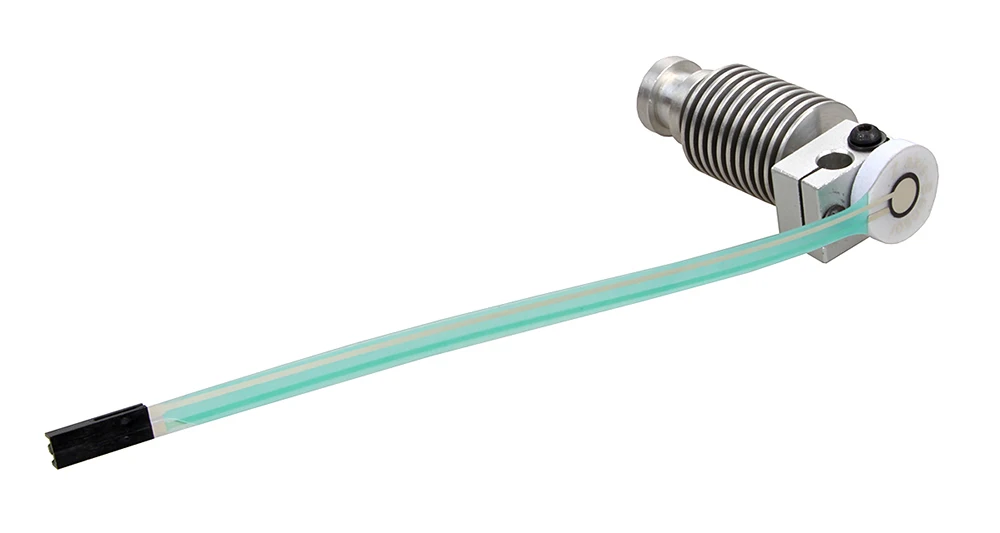

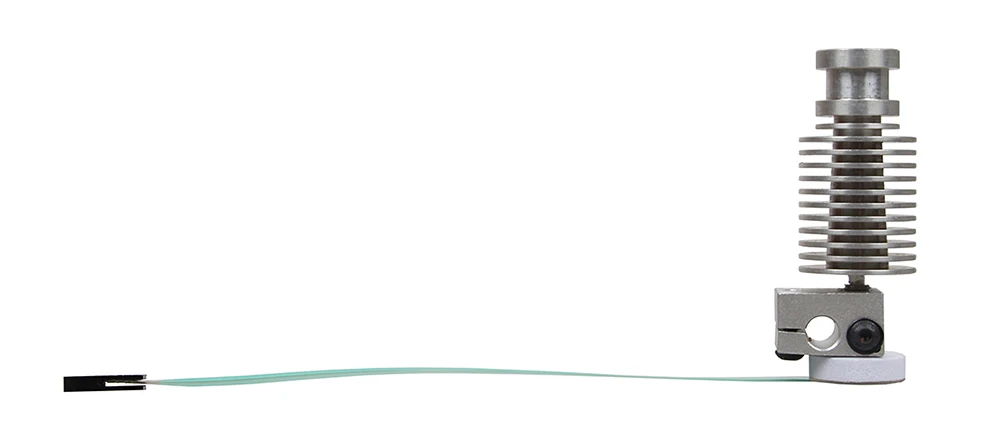

El montaje de la sonda niveladora de presión de la película y el cabezal de impresión se muestra como se muestra a continuación.

Pasos de configuración de nivelación:

1.Haga clic e ingrese la pestaña "Configuración avanzada" en la configuración del modelo.Configure el número de puntos de nivelación en 0 en la pestaña "Configuración de nivelación automática", es decir, para desactivar primero la función de nivelación automática.Y luego ajuste la "distancia de movimiento del eje Z" en el modelo XYZ o en la configuración del modelo Corexy o la "altura de impresión" en la configuración del modelo Delta, para asegurarse de que todavía haya aproximadamente 1 mm entre el cabezal de impresión y la plataforma cuando la impresión El cabezal se mueve a la posición del eje Z 0 después del homing.

2.Haga clic e ingrese la pestaña "Configuración avanzada" en la configuración del modelo, establezca un valor superior a 2 para el número de puntos de nivelación en la pestaña "Configuración de nivelación automática".Como se mencionó anteriormente, el número real de puntos detectados es igual al cuadrado del valor establecido.Cuanto mayor sea el valor (el valor máximo es 9, es decir, 81 puntos), más grandes serán los puntos de prueba de nivelación;y cuanto más fina se divide la plataforma de impresión, mejor será el efecto de nivelar, especialmente para una plataforma de impresión con una deformación significativa.La configuración recomendada es 4, a saber 16 puntos de nivelación.El modo de disparo de la sonda está configurado en "H"(disparador de alto nivel).El desplazamiento de los ejes XYZ está configurado en 0.No es necesario establecer el ángulo de apertura y retracción de la sonda.Salga a la interfaz principal para guardar la configuración de nivelación.

3.Coloque la sonda de nivelación de presión en el cabezal de impresión.Ingrese a la interfaz de control, haga clic en la pestaña "nivelación", la impresora realizará un inicio automático y luego seleccionará "nivelación automática", la impresora calculará automáticamente las posiciones de prueba basadas en el área de impresión establecida y luego procesará la acción de nivelación..Después de muestrear todos los puntos de prueba, la impresora finalizará la adquisición de datos de nivelación y realizará el homing automáticamente.

4.Salga a la interfaz "nivelación" y retire la sonda de nivelación de presión del cabezal de impresión para completar la nivelación automática. Mueva manualmente el cabezal de impresión al eje Z en la posición 0, verifique si el sistema ha ajustado automáticamente el espacio de 1 mm reservado o no. Si en este momento todavía hay un espacio relativamente pequeño, se debe al espesor de la propia sonda de presión de la película. Se puede modificar configurando la "distancia de movimiento del eje Z"(modelos XYZ o modelos Corexy) o los "Height de impresión"(modelos Delta) para borrar. O configure el valor de espesor (se puede medir con un calibrador a vernier) de la sonda de nivelación de presión de la película en "Compensación de dirección del eje Z" en "Nivelación automática", y luego vuelva a nivelar automáticamente.
