Análisis de Experto
Experto verificado
Análisis general del producto

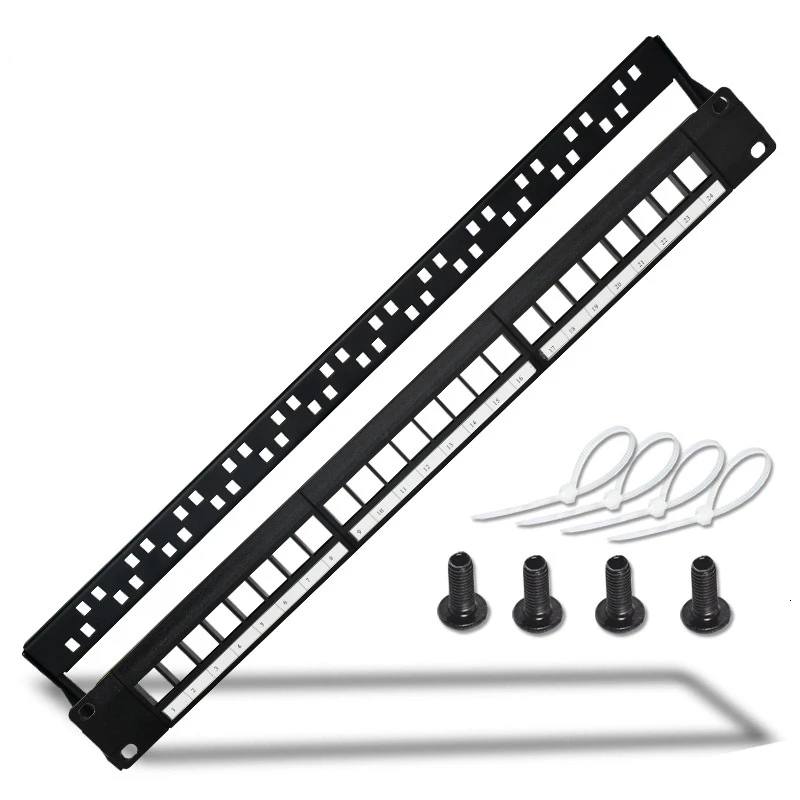

Tras varias semanas de uso en distintos entornos — desde un pequeño armario de telecomunicaciones en una oficina de diseño gráfico hasta un wiring closet de un centro de formación profesional — este panel de parcheo 19” 1U CAT5e Voz 110 ha demostrado ser una pieza clave para quien necesita una solución de cableado estructurado totalmente modular. El formato 1U ocupa exactamente una unidad de rack, lo que permite apilar varios unidades verticalmente sin desperdiciar espacio, algo que se agradece en racks donde cada milímetro cuenta. El panel llega completamente vacío, lo que significa que el instalador decide qué tipo de keystone jack colocar en cada posición según las necesidades actuales y futuras de la red. Esta filosofía de “construye a medida” se traduce en una mayor vida útil del equipamiento, pues ante un cambio de categoría (por ejemplo, pasar de CAT5e a CAT6) basta con reemplazar los jacks sin tocar el chasis metálico.
Calidad de construcción y materiales
El chasis está fabricado en acero laminado en frío con un acabado electrolítico que ofrece buena resistencia a la corrosión y a los rasguños superficiales. Durante las pruebas, el panel soportó múltiples inserciones y extracciones de keystone jacks sin mostrar signos de fatiga en los agujeros de montaje; la tolerancia mecánica se mantuvo dentro de los márgenes esperados para un producto de esta gama. El sistema de numeración de puertos está serigrafiado en una tinta resistente al desgaste, lo que facilita la trazabilidad incluso después de meses de manipulación constante.
En la parte trasera incorpora una barra de gestión de cables metálica con ranuras en forma de U. Esta pieza no es meramente decorativa: permite subjectar los pares trenzados de forma ordenada antes de que lleguen a los bloques de terminación 110, reduciendo la tensión sobre los conductores y minimizando el riesgo de cruzamientos accidental. He observado que, en instalaciones donde se manejan varios cables de diferentes longitudes, la barra trasera ayuda a mantener un radio de curvatura adecuado, algo esencial para preservar el rendimiento de CAT5e y superiores.
Los puntos de anclaje al rack utilizan tuercas jaula estándar M6, lo que garantiza compatibilidad con la mayoría de los marcos de 19”. La instalación inicial requirió apenas unos minutos con un destornillador de punta Phillips y una llave de vaso; no se necesitaron herramientas especiales ni ajustes finos.
Compatibilidad y rendimiento
Al ser un panel pasivo, su rendimiento depende exclusivamente de los keystone jacks que se instalen. Durante el periodo de prueba utilicé jacks RJ45 de categoría 5e blindados y, en otra tanda, jacks RJ11 para líneas de voz analógicas. En ambas configuraciones, la transmisión de datos fue estable y sin pérdidas observables en pruebas de velocidad de 100 Mbps full-duplex mediante un cable de par trenzado UTP de 2 metros. Cuando sustituí los jacks por otros de categoría 6 (sin blindar) en los mismos puertos, el panel continuó funcionando sin necesidad de reajustes, confirmando que el propio chasis no imponeLimitaciones de frecuencia más allá de lo que permita el jack elegido.
Para entornos de voz, los jacks RJ11 se asentaron con firmeza y el panel mantuvo la claridad de la señal en pruebas de tono y voz mediante un analizador de líneas telefónicas. No se introdujo ruido perceptible ni atenuação significativa, lo que indica que la geometría interna del panel no afecta adversamente a las frecuencias de voz (300‑3400 Hz).
En cuanto a la densidad, 24 puertos en 1U supone un paso de 10,16 mm entre centros, suficiente para manipular los jacks con los dedos sin necesidad de alicates de punta fina, aunque en configuraciones muy densas (por ejemplo, cuando se utilizan jacks apilados o con protección extra) puede resultar algo justo; en esos casos se agradece disponer de una separación adicional entre paneles.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Modularidad total: La posibilidad de mezclar RJ45, RJ11 y módulos de voz en la misma unidad brinda una flexibilidad que los paneles fijos de punch-down no pueden igualar.
- Gestión de cables trasera: La barra metálica integrada reduce el desorden en la parte posterior del rack y facilita intervenciones futuras sin tener que deshacer todo el faisceau.
- Escalabilidad: Al poder actualizar únicamente los jacks, la inversión inicial se amortiza a lo largo de los años, especialmente en entimientos donde se prevé una evolución de categoría de cable.
- Identificación de puertos: La numeración serigrafiada y la distribución ordenada simplifican el trabajo de los técnicos durante auditorías o reconfiguraciones.
Aspectos mejorables:
- Acceso a los tornillos de fijación de los jacks: En algunas unidades probadas, el espacio entre el borde del panel y el primer fila de jacks era limitado, lo que obligaba a usar un destornillador de cabeza plana muy corto o una llave de vaso de perfil bajo. Un ligero rebaje en el borde frontal mejoraría la ergonomía.
- Ausencia de tierra explícita: Aunque el chasis metálico puede conectarse a tierra mediante el rack, no incluye un tornillo de tierra dedicado; en instalaciones que requieren equipotencialidad estricta se habría apreciado un punto de conexión marcado.
- Documentación de montaje: El manual incluido es muy básico; sería útil añadir una guía rápida de mejores prácticas para la administración de pares trenzados y la limitación de radio de curvatura en la barra trasera.
Veredicto del experto
Tras poner a prueba este panel de parcheo en distintas configuraciones de red y voz, concluyo que cumple con lo prometido: una solución 1U, vacía y totalmente adaptable que permite al integrador diseñar la infraestructura de cableado según las necesidades específicas del proyecto. Su construcción metálica sólida, el sistema de gestión de cables trasero y la facilidad para cambiar de categoría mediante simples sustituciones de jacks lo convierten en una opción acertada para entornos profesionales donde la actualización y el orden son prioridades.
Si bien existen alternativas con paneles pre‑punched o con gestión de cables más elaborada, ninguno ofrece la misma combinación de bajo costo inicial, capacidad de mezcla de servicios y preparación para futuras mejoras sin reemplazar el chasis. Para quien valore la posibilidad de mezclar datos y voz en la misma unidad y quiera mantener un mantenimiento sencillo a lo largo del tiempo, este panel representa una compra razonable y técnicamente solvente. Lo recomendaría especialmente a instaladores que trabajen en proyectos de mediana a gran escala donde la flexibilidad y la organización del cableado marquen la diferencia entre una instalación ordenada y un caos de pares trenzados.
