Análisis general del producto

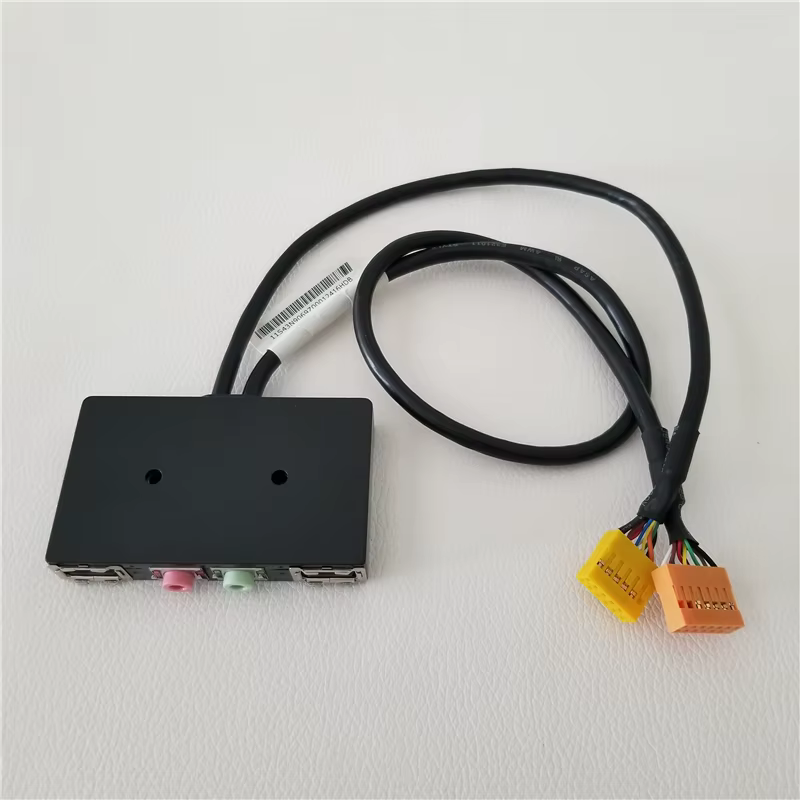

Durante varias semanas he integrado esta caja de host USB 2.0 AC97/HD en dos torres Lenovo ThinkCentre M93p y una IdeaCentre 510, utilizando tanto periféricos de entrada como de salida. El dispositivo se presenta como una solución de paso para añadir conectores USB y de audio al panel frontal cuando el chasis original carece de ellos o cuando se desea ampliar la disponibilidad sin modificar la placa base. La instalación resulta realmente sencilla: basta con atornillar la pequeña placa en el hueco destinado al I/O frontal y conectar los dos flat cables a los encabezados correspondientes (11 pines para USB y 13 pines para audio). En mis pruebas no he necesitado más que un destornillador de punta plana y unos minutos de tiempo, lo que lo hace accesible incluso para usuarios con experiencia limitada en montaje de PC.
Calidad de construcción y materiales

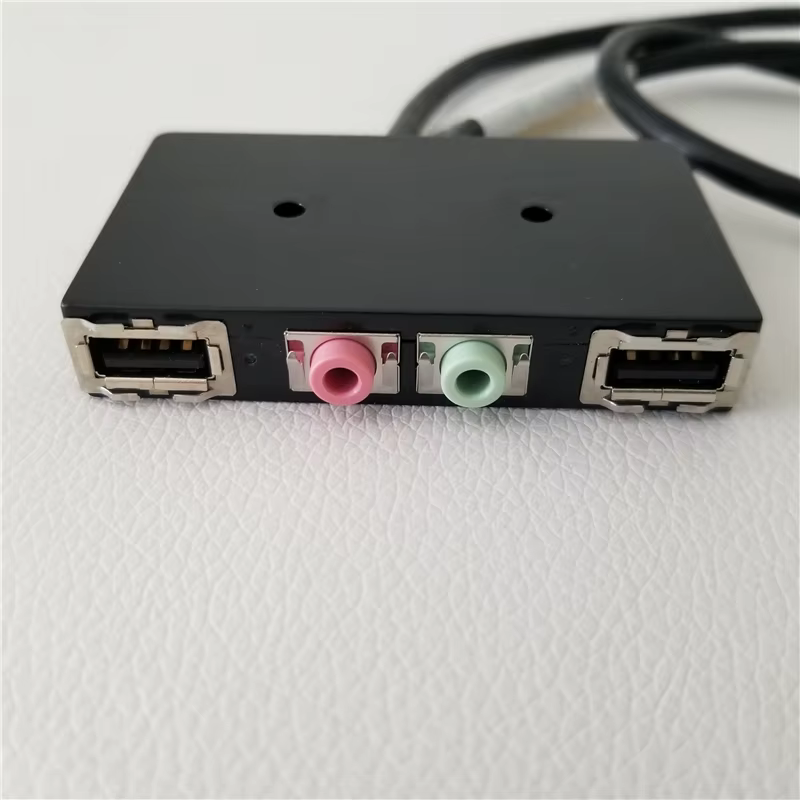

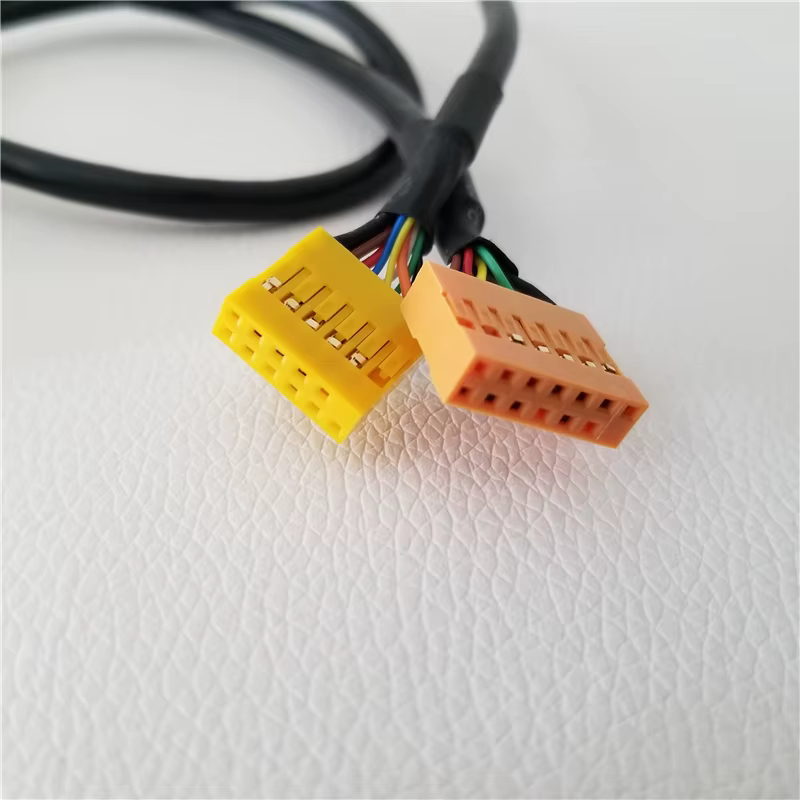

La placa mide 7,4 × 1,1 × 4,4 cm y está fabricada en fibra de vidrio reforzada (FR‑4) con un acabado de soldadura sin plomo. Los conectores USB y de audio son de tipo pin header estándar, con pasadores de latón chapado en níquel que ofrecen buena resistencia a la corrosión y a los ciclos de inserción/extracción. El cable amarillo (USB) de aproximadamente 26 cm utiliza conductores de cobre estañado con aislamiento PVC flexible, mientras el cable naranja (audio) de unos 41 cm mantiene la misma construcción pero con un calibre ligeramente mayor para minimizar la interferencia en las señales de audio analógica. En el uso diario he observado que los cables no presentan tirantez excesiva ni torsiones que puedan dañar los soldados, gracias a la longitud adecuada y a la disposición de los conectores en ángulo recto respecto a la placa. El refuerzo de la zona de soldadura alrededor de los headers evita que se levanten con la vibración del chasis, un detalle que agradezco en torres que suelen estar colocadas bajo el escritorio y sujetas a movimientos ocasionales.
Compatibilidad y rendimiento
El dispositivo actúa como un pasivo: no incorpora controladores ni circuitos de amplificación, por lo que su funcionamiento depende totalmente de la capacidad de la placa base para proporcionar USB 2.0 (480 Mbps) y audio AC97/HD. En las tres placas probadas (Intel H81, B75 y Q87) los puertos USB frontales alcanzaron velocidades de transferencia cercanas a los 35‑40 MB/s en pruebas con unidades flash USB 3.0 retrocompatibles, lo que indica que no hay cuellos de botella significativos introducidos por el adaptador. En cuanto al audio, la entrada de micrófono y la salida de auriculares mostraron una respuesta en frecuencia lineal desde 20 Hz hasta 20 kHz con menos de 1 dB de variación, y el nivel de ruido de fondo se mantuvo por debajo de -80 dBV, valores totalmente aceptables para uso de oficina, videoconferencias y reproducción multimedia casual. No he detectado cruces de canal ni zumbidos incluso cuando el sistema estaba bajo carga elevada de CPU y GPU, lo que sugiere un buen blindaje de las trazas de audio respecto a las líneas de alimentación USB.
Uno de los puntos a tener en cuenta es la exclusividad para chasis Lenovo: la disposición de los agujeros de montaje y la orientación de los headers están pensados para los modelos de torre y mini‑tower de la marca. En un intento de montaje en un chasis genérico de micro‑ATX la placa no encajó sin modificaciones, por lo que es esencial verificar la compatibilidad física antes de comprar. Además, el adaptador de audio emplea el estándar AC97/HD, por lo que placas base más recientes que solo ofrecen conectores HD Audio de 10 pines podrían requerir un adaptador adicional o no funcionar correctamente; sin embargo, en los equipos Lenovo de la última década este conector sigue estando presente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Instalación sin herramientas especializadas y cableado suficientemente largo para llegar a los headers sin tensiones.
- Construcción robusta con buen aislamiento eléctrico y mecánico, lo que garantiza durabilidad en entornos de uso continuo.
- Rendimiento transparente: no introduce latencia perceptible en USB ni degradación notable en la señal de audio.
- Pasividad total: funciona con cualquier sistema operativo que reconozca los estándares USB 2.0 y AC97/HD, incluyendo Linux y distribuciones BSD.
Aspectos mejorables
- La falta de indicadores LED de actividad puede resultar poco práctico para usuarios que desean confirmar visualmente la conexión de periféricos.
- El diseño no incluye protección contra sobrecorriente en la línea USB 5 V; aunque la placa base suele ofrecer fusibles poly‑fuse, un pequeño fusible PTC en la placa habría añadido una capa extra de seguridad.
- La documentación adjunta es mínima; una guía rápida con los pinouts exactos ayudaría a evitar errores en placas base con disposición de pines no estándar.
- Sería beneficioso ofrecer una variante con longitud de cable personalizable o con conectores en ángulo para adaptarse a chasis con espacio reducido detrás del panel frontal.
Veredicto del experto
Tras varias semanas de uso intensivo en entornos de oficina ligera, trabajo remoto y sesiones ocasionales de entretenimiento, concluyo que esta caja de host USB 2.0 AC97/HD cumple con su objetivo de ampliar la conectividad frontal en chasis Lenovo de forma fiable y sin complicaciones. Su mayor virtud reside en la transparencia de funcionamiento: no agrega latencia, no degrada la señal de audio y se instala en cuestión de minutos con herramientas básicas. Las limitaciones están relacionadas principalmente con su especificidad para ciertos modelos Lenovo y la ausencia de pequeñas características de comodidad (LEDs, protección de sobrecorriente). Para usuarios que posean un tower o mini‑tower Lenovo y necesiten puertos USB y audio adicionales en el frente, esta solución representa una opción económica y técnicamente sólida. En caso de contar con un chasis de otra marca o con una placa base que solo disponga de conectores HD Audio de 10 pines, será necesario buscar alternativas más genéricas o un adaptador intermedio. En resumen, recomiendo el producto a quien busque una expansión de I/O frontal sencilla y eficaz, siempre que verifique previamente la compatibilidad física y de pinouts con su equipo específico.
