Módulo de pantalla de tinta electrónica de 1,02 pulgadas, 128 × 80 negro/blanco de doble color para raspberry pi para arduino

Descripción general

Este es un módulo de pantalla E-Ink, de 1,02 pulgadas, resolución de 128 × 80, con controlador integrado, que se comunica a través de la interfaz SPI, admite actualización parcial.

Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Características

• Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

• Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

• Interfaz de control SPI, para trabajar con placas host como Raspberry Pi/Jetson Nano/Arduino/Nucleo

• Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

• Voltaje de funcionamiento: 3,3 V/5 V

• Interfaz: SPI de 3 hilos, SPI de 4 hilos

• Dimensión del contorno: 42 mm × 27 mm

• Tamaño de la pantalla: 21,76 mm × 14 mm

• Paso de punto: 0,175 × 0,17

• Resolución: 128 × 80

• Color de pantalla: negro, blanco

• Escala de grises: 2

• Tiempo de actualización completa: 2s

• Potencia de actualización: 26,4 mW (típ.)

• Potencia en espera: 0,017 mW

• Ángulo de visión: 170°

Interfaz

SYMBOL

DESCRIPCIÓN

VCC

Entrada de alimentación de 3,3 V/5 V

TIÑO

Tierra

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupado, baja actividad

Dimensiones

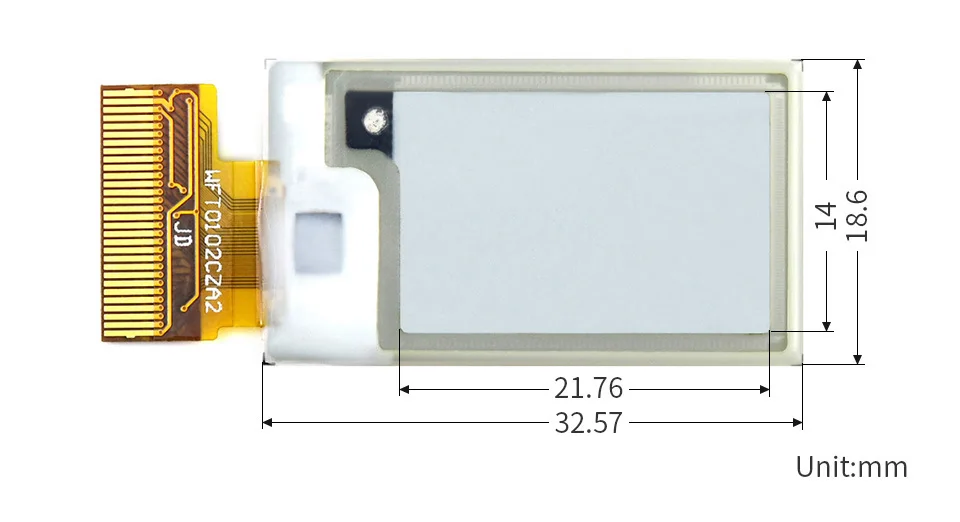

Papel electrónico de 1,02 pulgadas (sin PCB)

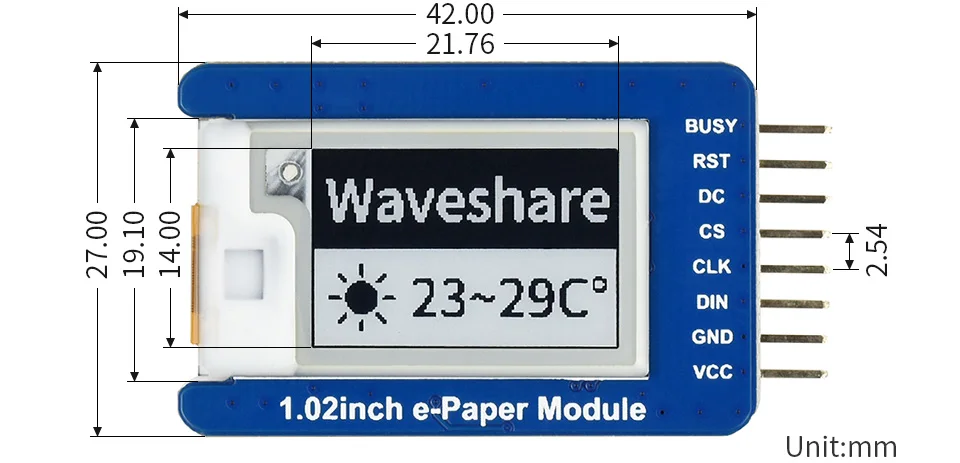

Módulo de papel electrónico de 1,02 pulgadas (con PCB)

1. Módulo de papel electrónico de 1,02 pulgadas x1

2. Cable de calamar de 8 pines x2
