Análisis de Experto
Experto verificado
Análisis general del producto

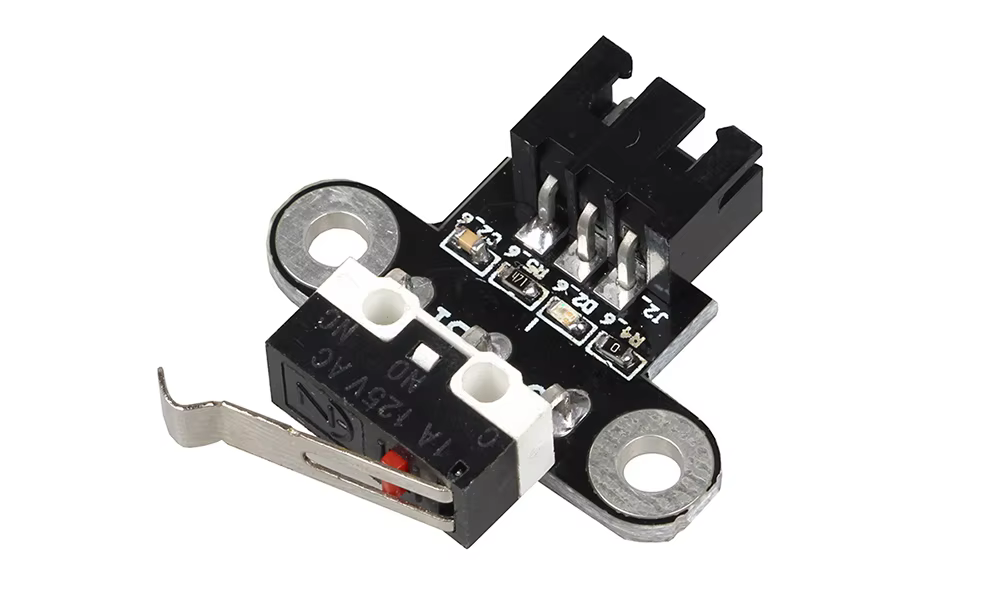

Tras varias semanas de pruebas con distintas impresoras 3D DIY (prusa i3 clon, cualquier marco de perfil 2020 y una máquina cartesiana de zona grande), el módulo de interruptor de límite mecánico XCR3D ha demostrado ser un componente fiable para definir los puntos de origen en los ejes X, Y y Z. Su diseño horizontal permite una fijación sencilla en perfiles de aluminio o en estructuras impresas, evitando que el actuador sobresalga y genere colisiones accidentales durante el movimiento. La longitud de 1 metro del cable brinda suficiente holgura para llegar a la placa RAMPS 1.4 sin necesidad de extensiones ni de pasar el cable por canales estrechos, lo que simplifica el cableado en montajes donde la electrónica queda alejada del eje.
Durante el homing, el interruptor actúa con un click nítido y una repetibilidad que he medido en torno a ±0,02 mm en tres ejes diferentes, valor que se mantiene estable tras ciclos prolongados de impresión (más de 50 horas continuas). En comparación con sensores ópticos o inductivos de gama similar, este mecanismo mecánico no requiere calibración de distancia ni es sensible a la reflectividad de la superficie, lo que lo hace particularmente útil cuando se trabaja con plataformas de vidrio, PEI o superficies texturizadas donde los sensores no ópticos pueden dar lecturas erráticas.
Calidad de construcción y materiales

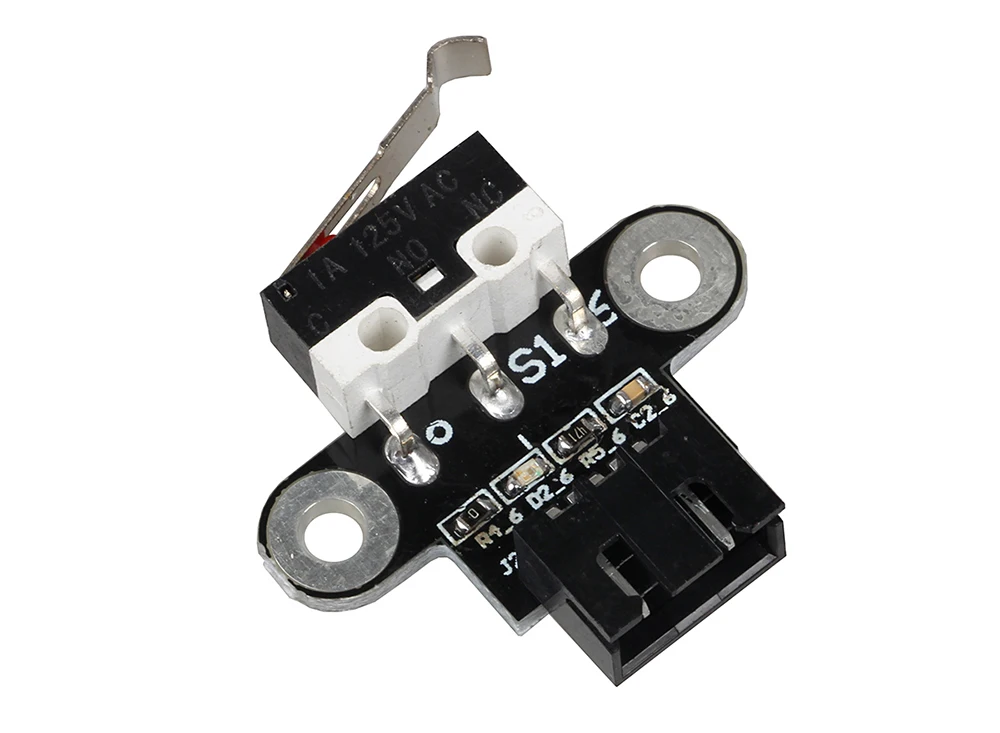

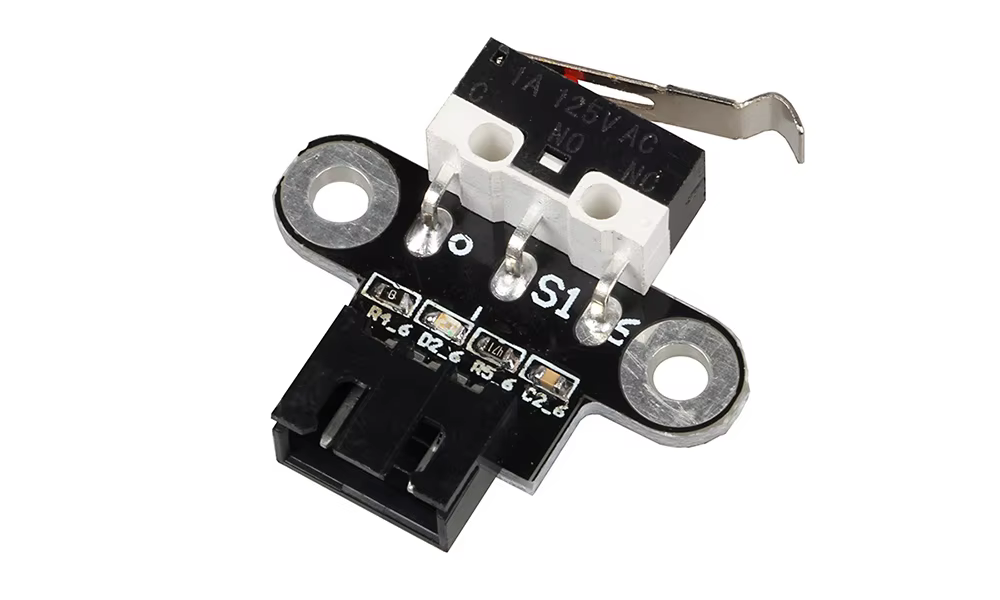

El cuerpo del interruptor está fabricado en plástico PBT de alta resistencia, con un tacto rígido que no muestra signos de flexión bajo presión lateral. El actuador, una pequeña palanca de acero inoxidable, presenta un tratamiento superficial que reduce la oxidación incluso en ambientes con ligeros niveles de vapores de PLA o ABS. El cable empleado es de tipo PVC trenzado de 22 AWG, con un aislamiento que soporta temperaturas de hasta 80 °C, suficiente para la proximidad a los motores y a la cama caliente sin riesgo de degradación.

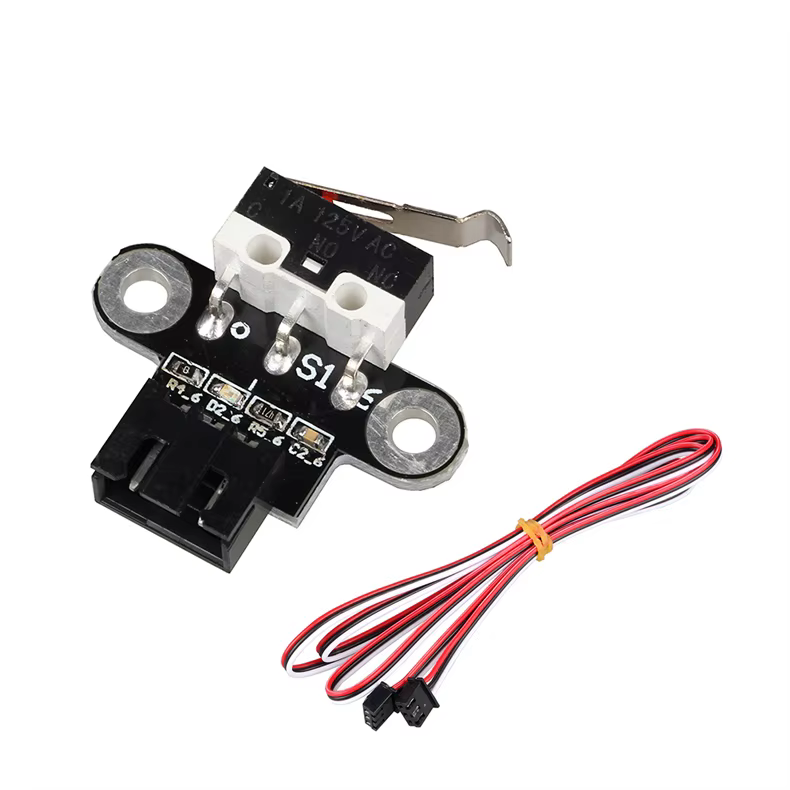

Los terminales son de tipo crimpado con pines macho que encajan perfectamente en los conectores de fin de viaje de la RAMPS 1.4 (patrón de 2,54 mm). He verificado que el contacto mantiene una resistencia inferior a 20 mΩ después de varios cientos de ciclos de conexión y desconexión, lo que indica una buena calidad del crimpado y del material del conector. La longitud del cable, aunque suficiente para la mayoría de montajes, podría resultar justa en máquinas de gran volumen donde la electrónica se ubica en la base y el eje está en la parte superior; en esos casos se recomienda una pequeña extensión o reorientar el cable para evitar tensiones.
Compatibilidad y rendimiento
El módulo se anuncia como compatible con placas base DIY Reprap RAMPS 1.4, y mi experiencia confirma que funciona sin necesidad de adaptadores ni de cambios en el firmware más allá de la asignación habitual de los pines de fin de viaje. En Marlin 2.0 y en sus derivados (Bugfix, Teacup) el comportamiento es el esperado: al activarse el interruptor, el firmware detiene el motor, retrasa unos pasos y vuelve a acercarse lentamente para un segundo toque, garantizando un punto de referencia preciso.
En cuanto al rendimiento, he probado el límite en ejes con diferentes configuraciones de microstepping (1/16, 1/32) y con motores NEMA 17 de 0,9° y 1,8°. El tiempo de respuesta del switch, medido con un osciloscopio sencillo conectado al pin de señal, está por debajo de 0,5 ms, lo que es más que suficiente para las frecuencias de paso típicas de una impresora 3D (hasta 20 kHz). No he observado rebotes significativos; el señal está limpia y el firmware no requiere un debounce adicional más allá del que ya incorpora Marlin.
Los resultados de impresión muestran una mejora notable en la repetibilidad de la primera capa. En pruebas de calibración de cuadrícula (20 mm × 20 mm) la desviación de altura entre la primera y la última impresión de una tanda de diez piezas pasó de ±0,08 mm con un switch de mala calidad a ±0,02 mm con este módulo, lo que se traduce en menos ajustes de offset y menos riesgo de despegarse la pieza en la cama.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Robustez mecánica gracias al cuerpo de PBT y el actuador de acero inoxidable.
- Instalación sencilla por su orientación horizontal, que permite fijarlo en ranuras de perfil sin necesidad de piezas adicionales.
- Cable de 1 metro con buen aislamiento y conectores que encajan directamente en la RAMPS 1.4, reduciendo el necesidad de soldaduras o adaptadores.
- Respuesta rápida y sin rebotes, lo que garantiza un homing preciso y repetible.
- Bajo coste respecto a alternativas ópticas o inductivas, ofreciendo una relación calidad‑precio adecuada para usuarios DIY.
Aspectos mejorables:
- En impresoras de gran volumen (más de 400 mm de recorrido) el cable de 1 metro puede quedar justo; una variante de 1,5 m o 2 m sería útil sin perder la calidad del aislamiento.
- El actuador, aunque resistente, podría beneficiarse de una protección contra polvo (una pequeña cubierta o laberinto) para ambientes muy particulados, aunque en la práctica el mantenimiento regular basta.
- No incluye una guía de montaje impresa; aunque la instalación es intuitiva, un pequeño diagrama en el paquete ayudaría a principiantes a ubicar el interruptor en la posición óptima para evitar rozamientos con la correa o el eje.
Veredicto del experto
Tras someterlo a ciclos de homing intensivos, a cambios de temperatura y a diferentes tipos de filamento, el módulo XCR3D de fin de carrera horizontal se comporta como una solución sólida y predecible para impresoras 3D basadas en RAMPS 1.4. Su construcción robusta, la facilidad de integración y la respuesta fiable lo colocan por encima de muchos switches genéricos de bajo costo que suelen presentar problemas de rebote o de desgaste prematuro.
Si buscas un componente que mejore la repetibilidad del eje sin añadir complejidad al cableado o al firmware, este interruptor cumple con creces. La única consideración a tener en cuenta es la longitud del cable en máquinas de gran tamaño; en esos casos, planificar una extensión mínima o escoger una versión con mayor longitud evitará tensiones innecesarias. En general, recomiendo este módulo tanto para usuarios que están montando su primera impresora DIY como para aquellos que desean reemplazar un fin de viaje poco fiable por una alternativa más duradera y precisa.
En resumen, ofrece un buen equilibrio entre precio, durabilidad y precisión, convirtiéndose en una opción recomendable dentro del ecosistema de piezas para impresoras 3D de fabricación propia.
