Controlador de módulo LED con pantalla led HD Huidu tarjeta de recepción R712 reemplaza HD R512T para sistema de control de pantalla LED

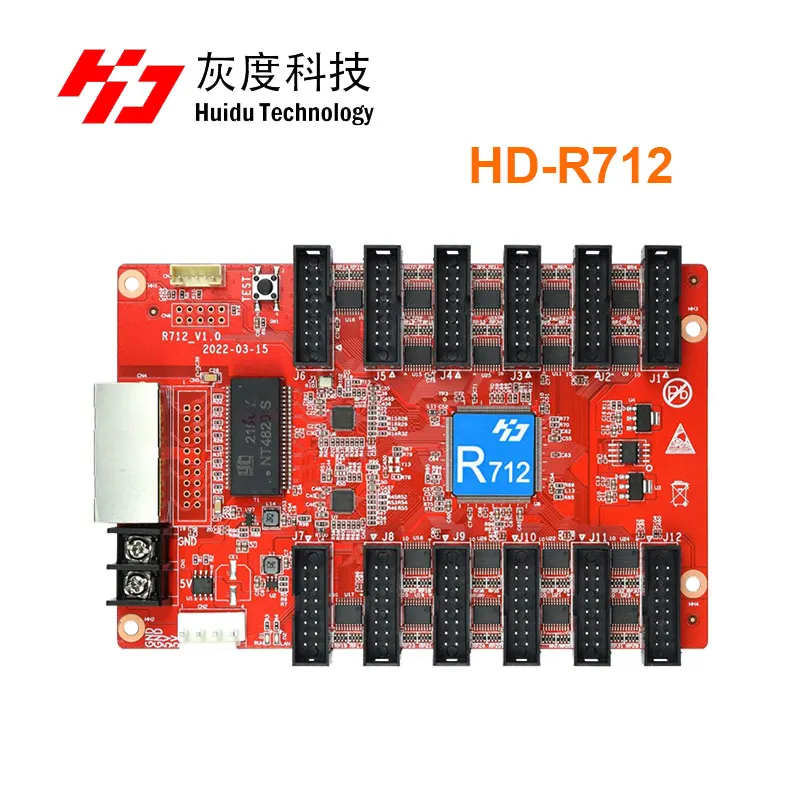

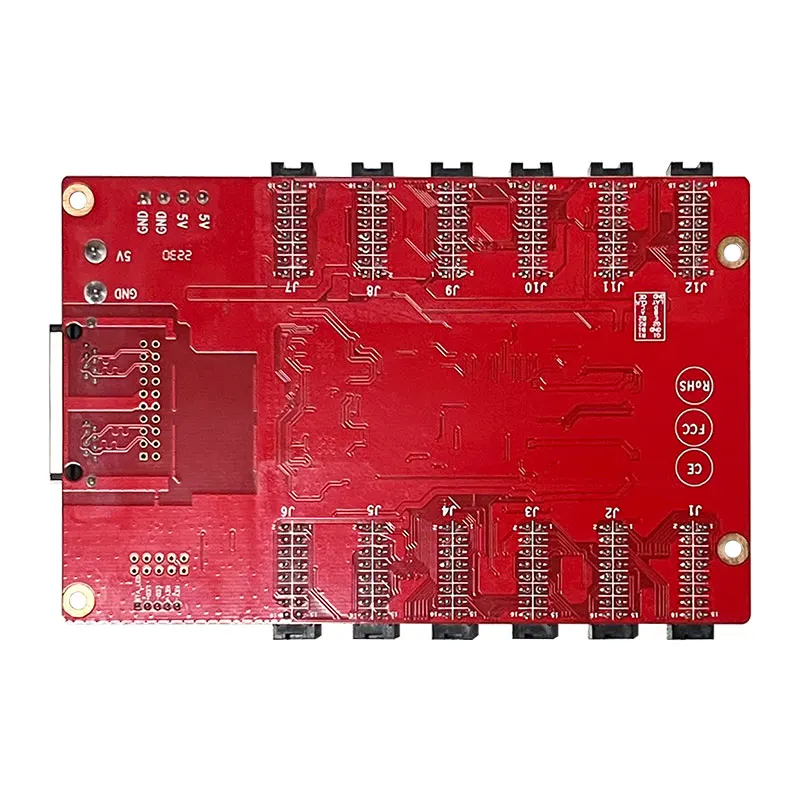

Tarjeta receptora de Puerto HUB75E HD-R712

HD R712 es una tarjeta receptora de pantalla LED que admite sistema de control síncrono y asíncrono, no necesita placa adaptadora HUB. Está equipado con una interfaz de 12 * HUB75E integrada, con una buena estabilidad, la capacidad máxima de carga es de 131.072 píxeles.

Características:

1. Integrado con 12 líneas de Puerto HUB75E

2. Capacidad de carga Ultra, chip convencional recomendado 128*768 píxeles,

Chip PWM recomendado 256*512 píxeles

3. Admite Intercambio de Grupos de datos y configuración de compensación de grupos de datos

4. Admite cualquier módulo de escaneo dentro de la exploración estática ~ 1/128

5. Admite cascada de múltiples tarjetas, pedido arbitrario

Características

Parámetros

Con tarjeta de envío

Caja de doble modo, tarjeta de envío asíncrona, tarjeta de envío síncrona, videoprocesador de la serie VP.

Tipo de módulo

Compatible con todos los módulos IC comunes, Compatible con la mayoría de los módulos PWM IC.

Modo de escaneo

Admite cualquier método de escaneado de estático a escaneo 1/128

Método de comunicación

Gigabit Ethernet

Rango de Control

Capacidad máxima de carga: 131.072 píxeles (256*512)

Capacidad de carga recomendada: chip convencional 128*768 píxeles, chip PWM 256*512 píxeles.

Nota: La capacidad de carga real está relacionada con el número de puertos móviles/Resolución del módulo.

Conexión multitarjeta

La tarjeta receptora puede ser colocada en cualquier secuencia

Escala de grises

256 ~ 65536

Configuración inteligente

Algunos pasos simples para completar la configuración inteligente, A través del diseño de la pantalla se puede configurar para ir con cualquier alineación de la placa de la unidad de pantalla

Funciones de prueba

Tarjeta receptora con función de prueba de pantalla integrada, pantalla de prueba de uniformidad de brillo y módulo de pantalla plana.

Distancia de comunicación

Cable de red Super Cat5, Cat6 a 80 metros

Puerto

Potencia DC 5V * 2 Gbps Ethernet Puerto * 2 HUB75E * 12

Voltaje de entrada

4,0 V-5,5 V

Poder

5W

Dimensiones:

Método de conexión
