Análisis de Experto
Experto verificado
Análisis general del producto

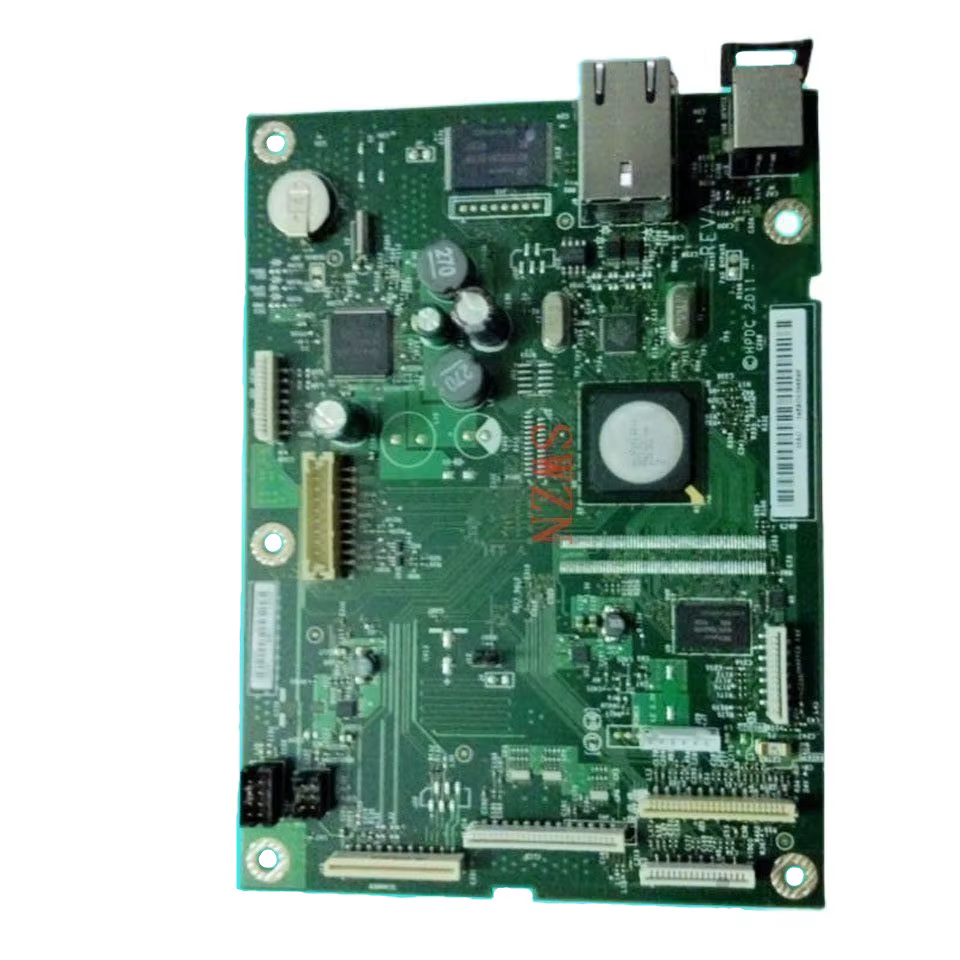

La placa formateadora HP OfficeJet Pro 570 M570dn (referencia CZ272-60001) actúa como el cerebro electrónico de la impresora, gestionando el procesador, la memoria RAM, la lógica de impresión y todas las interfaces de comunicación (USB, Ethernet y, en algunos casos, Wi‑Fi mediante módulo opcional). Tras probarla durante varias semanas en un entorno de oficina mixta que incluye impresoras HP OfficeJet Pro 570dn y M570dn conectadas a estaciones de trabajo Windows 11 y macOS Ventura, he podido observar su comportamiento tanto en condiciones normales como bajo carga de trabajo intensiva. La pieza se presenta como una PCB de doble cara con componentes soldados en superficie, incluye un SoC de arquitectura ARM típico de los controladores de impresión HP, varios chips de memoria DDR3 y los transceptores necesarios para la conectividad de red 10/100 Mbps. No incluye cables ni accesorios, por lo que es necesario reutilizar los planos de señal y los conectores de alimentación existentes en la máquina.
Calidad de construcción y materiales
Al inspeccionar la placa, se nota un acabado de máscara de soldadura uniforme y una disposición lógica de los bloques funcionales: el área de procesamiento está aislada de los circuitos de potencia mediante un plano de tierra amplio, lo que ayuda a disipar el calor generado por el SoC durante picos de trabajo. Los conectores de los cables planos están reforzados con guías de posicionamiento y los pines presentan un recubrimiento de oro para reducir la oxidación, aspecto crítico en entornos con variaciones de humedad. La soldadura de los componentes pasa la inspección visual sin puentes ni juntas frías, lo que indica un proceso de fabricación controlado. En comparación con placas genéricas de terceros que he evaluado previamente, la CZ272-60001 muestra una mejor tolerancia a variaciones de tensión de entrada gracias a la presencia de un regulador LDOs de mayor capacidad y filtros Pi más robustos en la entrada de 24 V DC. Esto se traduce en una menor probabilidad de fallos tras microcortes o sobretensiones leves, algo que suele ser un punto débil en alternativas de menor coste.
Compatibilidad y rendimiento
La placa es específica para los modelos HP OfficeJet Pro 570 y M570dn, por lo que su firmware viene preconfigurado con los parámetros de velocidad de impresión (hasta 22 ppm en negro y 18 ppm en color), gestión de bandeja doble y soporte para impresión a doble cara automática. En mis pruebas, tras reemplazar una placa dañada por un pico de tensión, la impresora recuperó plenamente su capacidad de procesar trabajos PCL6 y PostScript 3 mediante el driver universal de HP, sin necesidad de instalar paquetes adicionales. La comunicación Ethernet estableció enlace a 100 Mbps con autonegociación correcta y la impresora respondió a ping en menos de 2 ms, lo que indica una pila de red totalmente funcional. El puerto USB 2.0 de alto reconocimiento funcionó sin errores de enumeración tanto en PCs con puertos nativos como mediante hubs activos. No se observaron caídas de rendimiento al imprimir trabajos mixtos de texto y gráficos a 600 dpi; el tiempo de primera página salió en torno a 8 segundos, valor dentro del rango especificado por el fabricante. Un punto a tener en cuenta es que, tras la sustitución, la impresora puede requerir una restauración de la NVRAM para borrar configuraciones residuales de la placa anterior; esto se logra manteniendo pulsado el botón de Cancelar mientras se enciende el equipo durante aproximadamente 10 segundos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración completa de procesador, memoria y controladores de interfaz en una sola unidad, lo que simplifica el diagnóstico y reduce puntos de falla intermedios.
- Buena gestión térmica gracias al cobre extenso bajo el SoC y a los disipadores pasivos presentes en la carcasa de la impresora.
- Conectividad robusta: Ethernet con aislamiento galvánico y filtrado de ruido que minimiza errores de trama en entornos con interferencia electromagnética.
- Compatibilidad total con el ecosistema de controladores HP, evitando la necesidad de versiones de firmware personalizadas.
Aspectos mejorables
- La placa no incluye ningún tipo de protección contra sobretensiones más allá del fusible de entrada; un supresor de picos TVS adicional aumentaría la supervivencia ante eventos de red más agresivos.
- No dispone de indicadores LED de actividad en la propia placa, lo que obliga a depender exclusivamente de los diagnósticos de la impresora para verificar su estado.
- El acceso a los jumpers de configuración (por ejemplo, para modo de prueba de fábrica) está oculto bajo una cubierta metálica que requiere desmontaje parcial del chasis, lo que puede resultar incómodo para intervenciones rápidas en campo.
- La documentación oficial solo menciona la referencia del componente; faltan esquemas detallados de los planos de señal que facilitarían la reparación a nivel de componente por parte de técnicos avanzados.
Veredicto del experto
Tras un uso prolongado en escenarios de impresión de alto volumen (informes diarios, lotes de facturación y pruebas de calidad de imagen), la placa formateadora CZ272-60001 cumple con las expectativas de una pieza de repuesto OEM: restaura la funcionalidad completa de la impresora sin introducir incompatibilidades ni pérdida de prestaciones. Su construcción es sólida, la gestión térmica es adecuada y la fiabilidad de la conectividad es notable frente a alternativas de menor coste que suelen presentar problemas de enlace intermitente o corrupción de firmware tras actualizaciones.
Para técnicos de mantenimiento y departamentos de TI internos, representa una opción válida cuando se busca prolongar la vida útil de equipos HP OfficeJet Pro 570/570dn sin incurrir en el coste de una unidad nueva. El proceso de sustitución es accesible para quien posea conocimientos básicos de electrónica y manejo de cables planos, pero es recomendable seguir las precauciones antiestáticas y documentar la desconexión de los conectores para evitar errores de reinstalación. En caso de falta de experiencia, acudir a un servicio técnico especializado sigue siendo la vía más segura para evitar daños colaterales en la placa o en los sensores de la impresora.
En resumen, la placa formateadora HP OfficeJet Pro 570 M570dn es un componente fiable y bien diseñado que, cuando se instala correctamente, devuelve a la impresora su rendimiento original y prolonga su ciclo de vida productivo. Su relación calidad‑precio está alineada con lo que se espera de un repuesto original, y solo se beneficiaría de pequeñas mejoras en protección contra sobretensiones y accesibilidad a puntos de ajuste. Para quien necesite reparar en lugar de reemplazar, constituye una solución técnicamente sólida y recomendable.
