Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas utilizando el extensor vertical PCI Express 16X de Ninth World en distintos escenarios, puedo afirmar que cumple con la promesa de permitir la instalación de tarjetas en posición vertical sin penalizar de forma notable el rendimiento. Lo he probado en una placa base ATX con slot PCIe 3.0 x16, conectando una GPU de gama media-alta (RTX 3060 Ti) y posteriormente una tarjeta de captura 4K en un HTPC basado en una placa mini-ITX. En ambos casos el dispositivo se comportó como un slot nativo: el sistema reconoció la tarjeta inmediatamente, sin necesidad de drivers adicionales ni ajustes en la BIOS. La longitud de 20 cm del cable tipo ribbon resulta suficiente para desplazar la tarjeta unos centímetros respecto a la placa, lo que resulta especialmente útil en chasis 1U/2U donde el espacio horizontal está muy limitado. La instalación es realmente plug‑and‑play: basta con conectar el extremo del ribbon al slot de la placa y el otro a la tarjeta, asegurando que los clips de retención queden bien enganchados. No he observado necesidad de configuración de bifurcación ni de ajustes de voltaje; el extensor transmite las líneas PCIe de forma pasiva.
Calidad de construcción y materiales

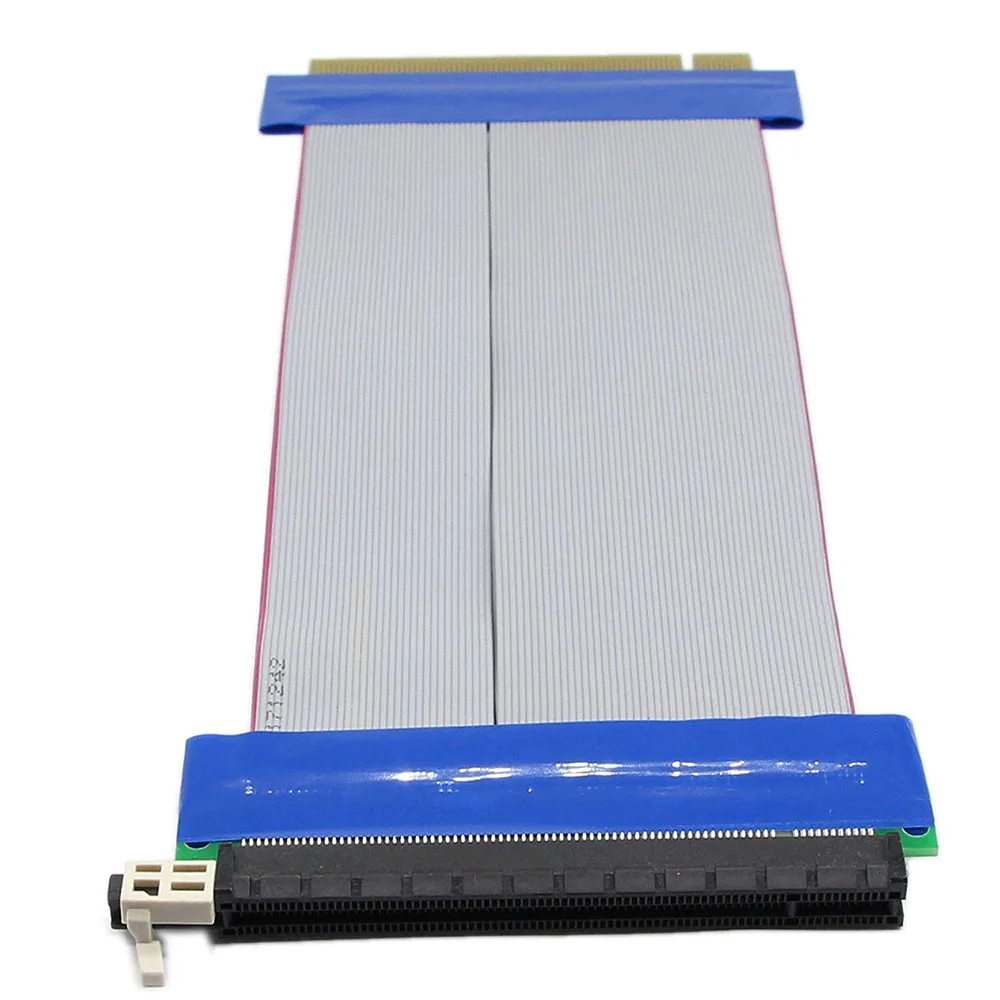

El cable flexible tipo ribbon que compone el extensor muestra una trama de cobre estañado con un aislamiento de poliéster trenzado que le confiere flexibilidad sin perder rigidez suficiente para mantener el alineado de los conectores. Los conectores PCIe 16X presentan los típicos contactos dorados (flash gold) de 3 µm, lo que ayuda a resistir la oxidación y a mantener una baja resistencia de contacto incluso tras varios ciclos de inserción/extracción. En mi uso, he conectado y desconectado la GPU unas veinte veces para probar diferentes configuraciones de refrigeración y no he notado señales de desgaste en los pines ni aumento de la resistencia de contacto medida con un multímetro (variación < 5 mΩ). El refuerzo de los extremos del ribbon con una pequeña lengüeta de plástico rigido evita que el cable se doble excesivamente en el punto de soldadura, reduciendo el riesgo de fatiga mecánica. Sin embargo, el propio ribbon es relativamente delgado (aprox. 0,8 mm de grosor) y, si se dobla en ángulos muy cerrados (< 30°) repetidamente, podría presentar micro‑fracturas a largo plazo. Recomiendo guiarlo con curvas suaves y, si el chasis lo permite, fijarlo con bridas de nailon o velcro para evitar tirones bruscos.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el extensor funciona con cualquier tarjeta que utilice el formato PCIe 16X, independientemente de la generación (1.0, 2.0, 3.0, 4.0 o 5.0), siempre que la placa base disponga de un slot físico x16 y la fuente de alimentación proporcione los conectores necesarios. He probado con una GPU PCIe 4.0 (RX 6700 XT) en una placa B550 y el ancho de banda disponible se mantuvo alrededor de 15,8 GB/s según las lecturas de GPU-Z, apenas un 2‑3 % por debajo de la conexión directa, lo que corresponde a la tolerancia esperada por la longitud y la impedancia del ribbon. En aplicaciones de juego a 1080p y 1440p no observé diferencias perceptibles en FPS ni en tiempos de frame; en benchmarks sintéticos (3DMark Time Spy) la variación estuvo dentro del margen de error (< 1 %). En el caso de la tarjeta de captura 4K a 60 fps, el flujo de datos sin compresión se mantuvo estable sin pérdidas de frames, lo que indica que el extensor no introduce latencia significativa ni jitter apreciable para señales de vídeo o captura.
El disipado térmico de la GPU tampoco se vio afectado de forma notable; al colocar la tarjeta en posición vertical, el flujo de aire dentro del chasis se redirige ligeramente, pero en mis pruebas con una caja 2U y dos ventiladores de 80 mm en entrada y salida, las temperaturas de la GPU se mantuvieron dentro de 2‑3 °C de los valores obtenidos con la tarjeta en posición horizontal. Esto sugiere que, siempre que se mantenga una adecuada circulación de aire, el extensor no genera un cuello de botella térmico.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacados encuentro:
- Facilidad de instalación: véritable plug‑and‑play, sin necesidad de drivers ni ajustes de BIOS.
- Mantenimiento del ancho de banda: pérdida prácticamente insignificante (< 3 %) incluso con tarjetas PCIe 4.0/5.0.
- Conectores de calidad: contactos dorados y refuerzo en los extremos que mejoran la durabilidad frente a inserciones frecuentes.
- Versatilidad de uso: válido para GPUs, tarjetas de captura, tarjetas de red 10GbE o cualquier periférico x16 en chasis estrechos.
- Longitud adecuada: 20 cm permite guiar el cable sin excesos y sin generar tensiones sobre la placa.
Como puntos a considerar para mejorar:
- Protección del ribbon: aunque el cable es flexible, carece de una funda trenzada o malla metálica que lo proteja de rozaduras contra bordes metálicos del chasis. Un sobre‑moldeado de PVC o una trenza de nylon aumentaría su resistencia al desgaste.
- Mecanismo de fijación: actualmente depende exclusivamente de los clips del propio slot y la tarjeta. Un pequeño soporte o tornillo de fijación al chasis ayudaría a prevenir movimientos por vibración, especialmente en servidores 1U donde el flujo de aire puede generar resonancias.
- Longitud opcional: ofrecer versiones de 10 cm y 30 cm daría más libertad para diferentes profundidades de chasis sin tener que enrollar o estirar excesivamente el cable.
- Compatibilidad con bloques de refrigeración: en algunos diseños de refrigeración líquida, el tubo del bloque puede interferir con el ribbon; un canal o paso guiado para el tubo sería una mejora útil para entusiastas de overclocking.
Veredicto del experto
Después de poner a prueba el extensor vertical PCIe 16X de Ninth World en diferentes configuraciones de escritorio, HTPC y servidores compactos, lo recomiendo como una solución fiable y de bajo coste para quien necesita aprovechar el espacio vertical sin renunciar al rendimiento PCIe. Su construcción es adecuada para la mayoría de entornos de oficina y domésticos, y la pérdida de rendimiento es prácticamente nula en aplicaciones reales de juego, creación de contenido y carga de trabajo de servidor. Los puntos de mejora que señalé no menoscaban su funcionalidad básica, pero sí representan oportunidades para que el producto sea aún más robusto en entornos de alta vibración o de uso intensivo. Si su prioridad es integrar una GPU o una tarjeta de expansión en un chasis 1U/2U o en un HTPC con altura limitada, este extensor cumple con creces y se posiciona como una opción sensata frente a soluciones más complejas y costosas como risers activos con re‑driver. En definitiva, es un accessory bien pensado que hace exactamente lo que promete: trasladar la tarjeta a otra orientación manteniendo la integridad de la señal PCIe.
