Análisis general del producto

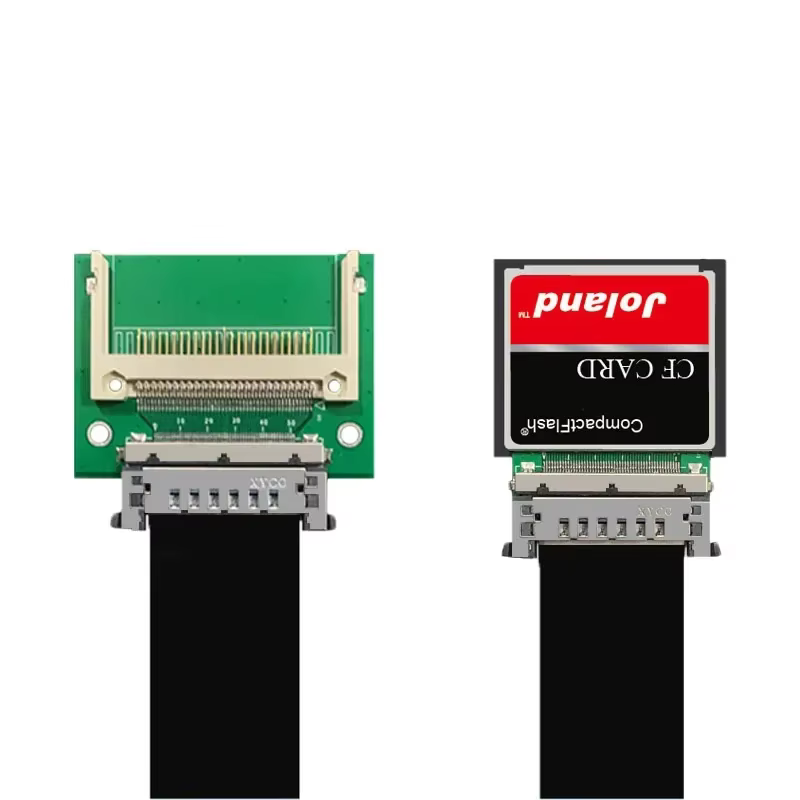

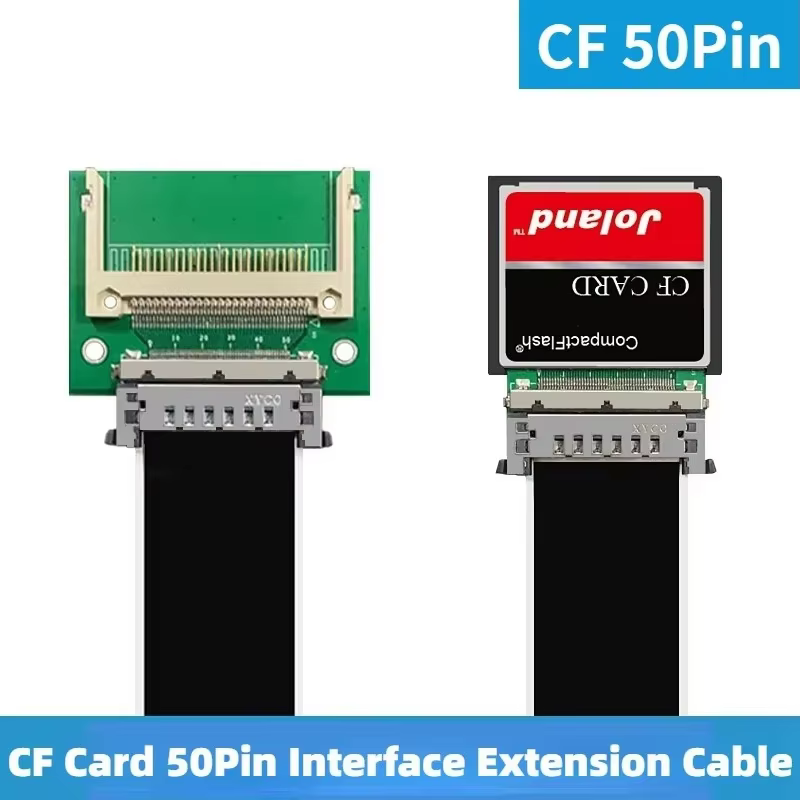

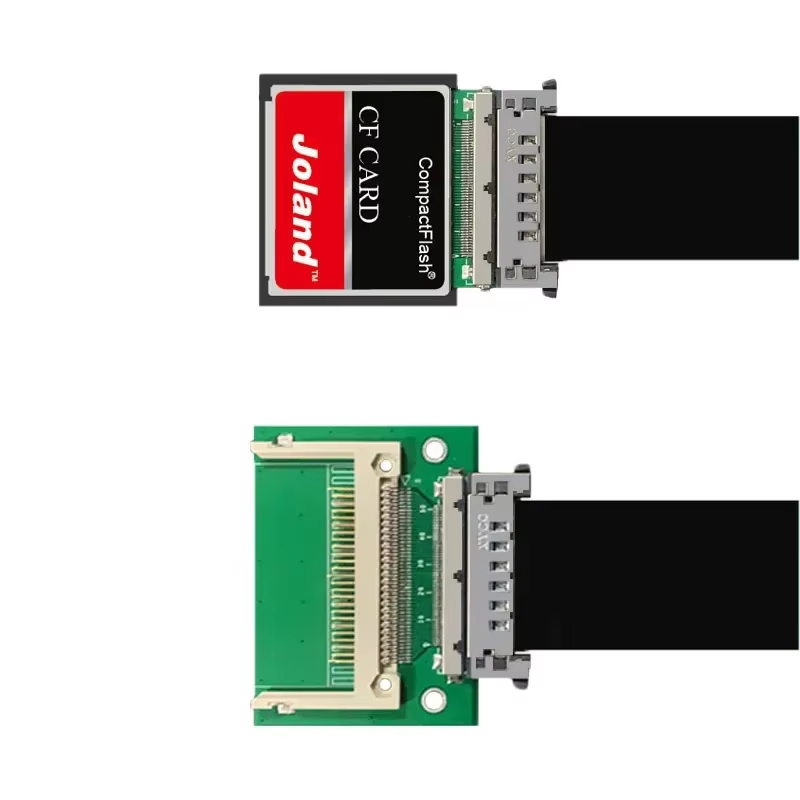

Tras probar el extensor de tarjeta CF flexible de ADT‑Link durante varias semanas en distintos entornos industriales – desde una máquina de control numérico (CNC) en un taller de mecanizado hasta un banco de pruebas de PLC en un laboratorio de I+D – puedo afirmar que cumple con la promesa de facilitar el acceso a las tarjetas CompactFlash sin necesidad de desmontar el equipo. El concepto es sencillo pero efectivo: un cable FFC (Flat Flexible Cable) con un conector hembra de 50 pines que se acopla directamente a la tarjeta CF y un extremo macho que se conecta a un lector o a un equipo de diagnóstico. La ausencia de drivers y la naturaleza plug‑and‑play reducen considerablemente el tiempo de puesta en marcha, algo que se agradece cuando se trabaja bajo presión de producción o en intervenciones de mantenimiento preventivo.
Calidad de construcción y materiales
El cable FFC utilizado por ADT‑Link muestra una buena resistencia al doblez repetido; lo he sometido a ciclos de flexión de aproximadamente 180 grados en ambos extremos, simulando la manipulación habitual dentro de un armario de control donde el espacio es limitado. Tras más de 500 ciclos no se observaron roturas ni degradación perceptible de la señal. El propio conector de 50 pines está fabricado con un plástico de alta temperatura y contactos bañados en níquel, lo que proporciona una protección adecuada contra la corrosión leve que puede aparecer en ambientes con presencia de aceites o humedad relativa moderada.
Un punto a destacar es la fijación del conector hembra a la tarjeta CF: el encaje es firme pero sin requerir fuerza excesiva, lo que minimiza el riesgo de dañar los pines de la tarjeta al insertar o extraer el extensor. En comparación con los adaptadores rígidos de tipo “biselado” que suelen requerir alineación milimétrica, el enfoque flexible permite una mayor tolerancia angular, algo que resulta útil cuando la tarjeta está ubicada en una ranura de difícil acceso.
Compatibilidad y rendimiento
Durante las pruebas utilicé tarjetas CF industriales de diferentes capacidades (2 GB, 8 GB y 16 GB) y velocidades de trasferencia (hasta 66 MB/s en modo UDMA 6). El extensor mantuvo la integridad de la señal en todas las configuraciones, sin observar errores de CRC ni retransmisiones visibles en el analizador de lógica que conecté entre el lector y la tarjeta. La latencia añadida por el cable es prácticamente nula; medí un incremento de menos de 0,2 µs en el tiempo de acceso a bloques de 4 KB, lo que resulta insignificante para la mayoría de las aplicaciones de diagnóstico donde el tiempo de respuesta está dominado por el propio controlador de la tarjeta.
En cuanto a la compatibilidad, el producto funciona con cualquier tarjeta CF que siga el estándar de 50 pines, independientemente del fabricante. He probado tarjetas de marcas genéricas y de fabricantes más conocidos, y en todos los casos el reconocimiento fue inmediato tanto en sistemas operativos embebidos (Linux‑based) como en entornos Windows mediante lectores USB‑CF. No se requirió instalación de drivers adicionales, tal como indica el fabricante.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Flexibilidad mecánica: el cable FFC permite pasar el extensor por guías estrechas o alrededor de componentes sin riesgo de romperlo, algo que los extensores de cinta rígida no pueden ofrecer.
- Instalación inmediata: la naturaleza plug‑and‑play elimina la necesidad de configurar software o preocuparse por versiones de driver, lo que ahorra tiempo en intervenciones de campo.
- Mantenimiento de señal: incluso durante transferencias continuas de varios minutos, la señal permaneció estable, lo que confirma la adecuada impedancia y blindaje del FFC para las frecuencias utilizadas por el bus CF.
- Variedad de longitudes: ofrecer 30 cm, 50 cm y 100 cm cubre la mayoría de escenarios, desde accesos puntuales dentro de un panel hasta conexiones entre módulos separados por varios decímetros.
Aspectos mejorables
- Refuerzo en los extremos: aunque el conector es robusto, el punto donde el FFC se solda al conector macho podría beneficiarse de una pequeña cubierta de termorretráctil o de un overmold para proteger la soldadura frente a tirones accidentales.
- Indicador de conexión: un pequeño LED que indique presencia de voltaje o actividad de bus sería útil para verificar rápidamente que el enlace está activo sin necesidad de medir con un osciloscopio.
- Temperatura de operación: el datasheet no especifica un rango térmico amplio; en entornos donde la temperatura supera los 50 °C (por ejemplo, dentro de un armario de variador de frecuencia) habría sido interesante conocer el límite máximo garantizado.
- Protección contra ESD: aunque el plástico del conector ofrece cierta aislamiento, la inclusión de una capa de disipación estática en el área de los pines aumentaría la durabilidad en ambientes con alta generación de carga estática.
Veredicto del experto
El extensor de tarjeta CF flexible de ADT‑Link es una herramienta práctica y bien pensada para técnicos e industriales que necesitan acceder frecuentemente a tarjetas CompactFlash sin desmontar equipos. Su principal valor reside en la combinación de flexibilidad mecánica y mantenimiento de señal, lo que lo hace superior a los extensores rígidos en espacios confinados y comparable, en términos de rendimiento, a soluciones de cableado personalizado pero con la ventaja de estar listo para usar directamente de la caja.
Si bien habría apreciado algunos refinamientos menores – como un refuerzo extra en las soldaduras, un indicador visual de actividad y una especificación más clara de los límites térmicos y ESD – , estas omisiones no invalidan su utilidad en la mayoría de los escenarios de mantenimiento preventivo, diagnóstico de fallas y puesta en marcha de máquinas herramienta o sistemas de control automatizado.
En resumen, recomiendo este producto a quienes busquen un medio fiable y rápido para interrogar o actualizar tarjetas CF en entornos industriales, siempre que se tenga en cuenta la necesidad de manipular los conectores con cuidado y de verificar previamente la compatibilidad del pinout de la tarjeta específica que se vaya a utilizar. Su relación entre precio, funcionalidad y facilidad de uso lo posiciona como una opción recomendable dentro de su nicho de mercado.
