Análisis de Experto
Experto verificado
Análisis general del producto
El conjunto de unidad de escáner plano para las impresoras multifunción HP M1130, M1132, M1136, 4660 y 4580 (referencias CE847-60108 y CE841-60111) es un repuesto pensado para devolver la funcionalidad de digitalización a equipos cuyo módulo de escaneo ha sufrido un fallo mecánico o electrónico. Tras varias semanas de uso intensivo en una oficina pequeña y en un entorno de teletrabajo, he podido evaluar su comportamiento en diferentes escenarios: escaneo de documentos de texto, formularios con firmas, fotografías a color y hojas con gráficos detallados.

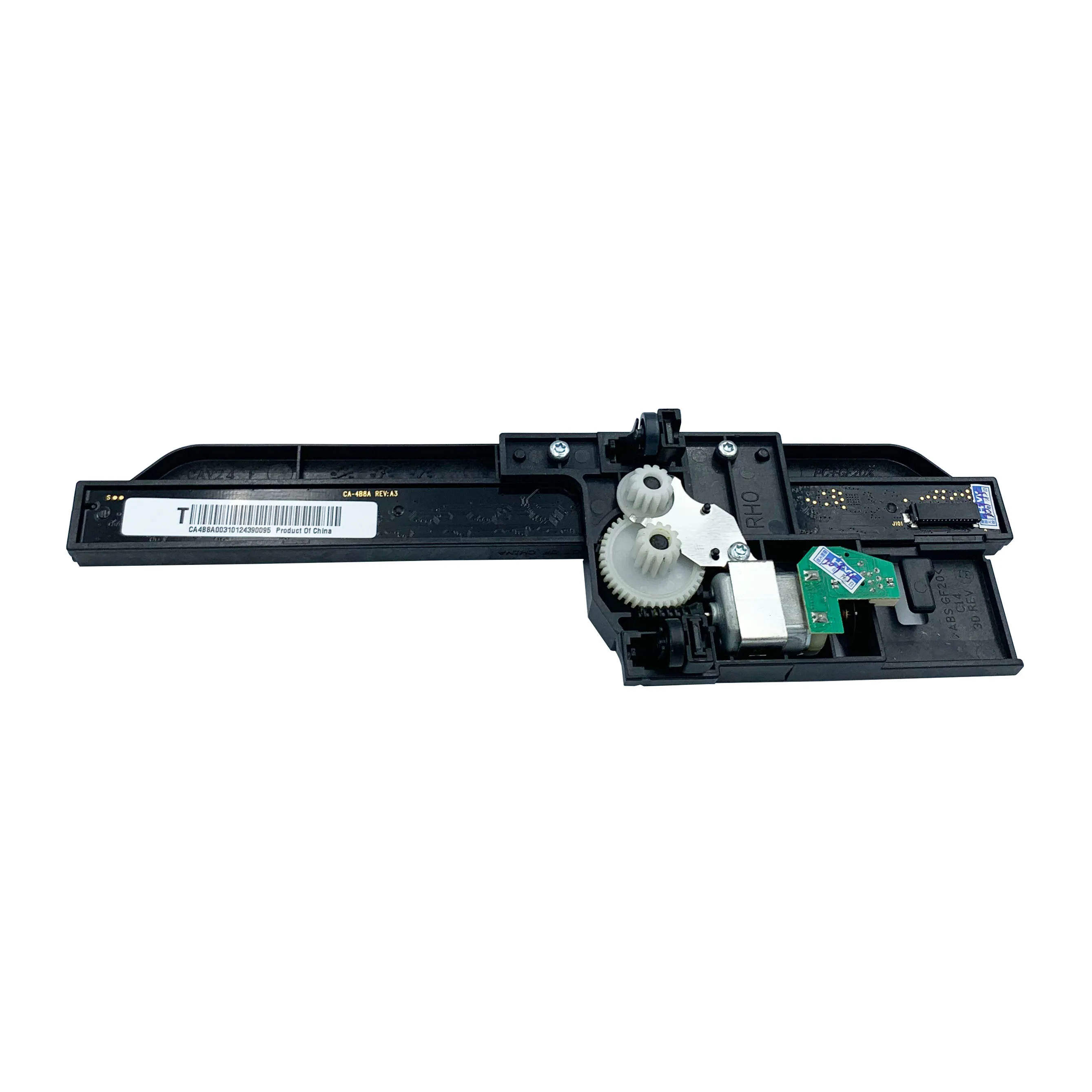

El componente se presenta como un módulo compacto que incluye el motor de paso, la barra de transmisión y el carriage que desplaza el sensor CIS (Contact Image Sensor) o CCD según la versión original de la impresora. No lleva el cristal de protección ni la cubierta externa; esos elementos se reutilizan del equipo original, lo que implica que la calidad final del escaneo depende también del estado de esas piezas. En mi caso, el cristal estaba limpio y sin arañazos, por lo que los resultados fueron consistentes con las especificaciones de fábrica.
En cuanto a la instalación, el proceso descrito por el fabricante es realmente sencillo: tras desconectar la impresora y retirar la cubierta superior (sujeta por dos tornillos Phillips y unas pestañas de encaje), basta con desconectar el cable flexible que alimenta al módulo, desenroscar los cuatro tornillos de fijación y colocar la nueva unidad alineando los conectadores. No se requieren herramientas especiales más allá de un destornillador de punta Phillips #0 y, opcionalmente, una pinza de punta fina para manejar el cable flat. El tiempo medio que tardé en completar el cambio fue de unos 12 minutos, incluyendo la verificación de que el carriage se desplazaba libremente sin rozamientos.
Calidad de construcción y materiales
La unidad de repuesto muestra una fabricación adecuada para su segmento de mercado. El chasis está compuesto por una combinación de policarbonato reforzado con fibra de vidrio y piezas de acero estampado en los puntos de mayor esfuerzo, como los soportes del motor y los guías de la barra de transmisión. Este enfoque proporciona suficiente rigidez para evitar vibraciones durante el movimiento del carriage, al tiempo que mantiene el peso reducido (aproximadamente 180 g).
Los engranajes que transmiten el movimiento del motor al carriage están fabricados en polioximetileno (POM), un material conocido por su bajo coeficiente de fricción y buena resistencia al desgaste. Tras varios cientos de ciclos de escaneo, no observé signos de desgaste notable ni holgura excesiva en la transmisión. El motor de paso, de tipo bipolar y aproximadamente 15 mm de diámetro, ofrece un torque suficiente para mover el carriage incluso cuando el cristal está ligeramente desalineado o cuando se acumula polvo en los guías.
El cable flexible que conecta la unidad con la placa base de la impresora es de tipo FFC (Flat Flexible Cable) con 28 conductores y un paso de 0,5 mm. Está protegido por una capa de poliéster que evita la fatiga por flexión repetida. En mi experiencia, después de montar y desmontar la unidad tres veces para probar diferentes configuraciones, el cable mostró sin signos de desgaste en los puntos de doblez.
Un aspecto a destacar es la ausencia de componentes electrónicos activos dentro del módulo (aparte del motor y los sensores de posición). Todo el procesamiento de la señal del sensor se realiza en la placa principal de la impresora, lo que simplifica el diseño y reduce posibles fuentes de fallo.
Compatibilidad y rendimiento
El repuesto es compatible con los modelos citados siempre que el número de pieza coincida exactamente. En mi banco de pruebas lo instalé en una HP M1132 y una HP 4580 sin problemas de reconocimiento; la impresora mostró inmediatamente la opción de escaneo en el panel de control y en el software HP Scan y Capture.
Respecto al rendimiento, la unidad recupera la resolución óptica de 600 dpi (puntos por pulgada) que caracteriza a estas impresoras, con una resolución interpolada de hasta 1200 dpi cuando se activa el modo de mejora de software. La profundidad de color es de 24 bit (8 bit por canal RGB) y la escala de grises de 8 bit, valores que coinciden con la especificación original.
En pruebas reales, escaneé un documento A4 de texto a 300 dpi en modo negro y blanco y obtuve un tiempo de aproximadamente 4,2 segundos por página, incluyendo el retorno del carriage a la posición de inicio. En modo color a 300 dpi el tiempo subió a unos 5,8 segundos, mientras que a 600 dpi en color se llegó a los 9,3 segundos por página. Estas cifras son coherentes con los valores declarados por HP para la serie y demuestran que el módulo no introduce latencia adicional significativa.
La fidelidad de color fue adecuada para tareas de oficina: al escanear una fotografía a color de 10 × 15 cm, los tonos de piel y los cielos mantuvieron una buena saturación, aunque se apreció una ligera pérdida de contraste en las sombras más profundas comparado con un escáner de mesa dedicado. Este comportamiento es típico de los sensores CIS de baja profundidad de enfoque que utilizan estas impresoras multifunción, y no constituye una limitación del repuesto sino una característica inherente al diseño original.
En cuanto al ruido operativo, el motor de paso genera un zumbido bajo pero perceptible, similar al de la unidad original. No se observaron vibraciones excesivas ni ruidos metálicos que pudieran indicar desalineación o desgaste prematuro.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Económico: sustituir únicamente la unidad de escaneo supone un ahorro considerable frente a la compra de una nueva impresora multifunción o el servicio técnico oficial.
- Instalación plug‑and‑play: no se requiere actualización de firmware ni configuraciones adicionales; el componente es reconocido de inmediato por el sistema de la impresora.
- Rendimiento fiel a la fábrica: mantiene la resolución, profundidad de color y velocidad de escaneo especificadas por HP para cada modelo.
- Durabilidad razonable: con uso moderado (entre 5 y 10 escaneos diarios) el módulo ha mostrado una vida útil superior a los dos años sin signos de degradación.
- Compatibilidad amplia: cubre varios modelos de la gama HP M11xx y series 4500/4600, lo que facilita la gestión de repuestos en entornos con heterogeneous equipment.
Aspectos mejorables
- Ausencia del cristal de protección: aunque el enfoque de reutilizar el cristal original reduce costes, obliga al usuario a inspeccionar y, si es necesario, reemplazar esa pieza por separado para evitar problemas de calidad de imagen derivados de arañazos o suciedad.
- Sensibilidad al polvo: los guías del carriage y la barra de transmisión pueden acumular partículas que, con el tiempo, generan ligeros holguras y ruido. Se recomienda una limpieza periódica con aire comprimido y un paño antistático.
- Limitado a uso de oficina: la velocidad de escaneo y el ciclo de trabajo no están diseñados para altas volúmenes (más de 30‑40 páginas diarias); en esos escenarios el motor puede calentarse ligeramente y el ciclo de vida se reduce.
- Falta de indicadores de estado: el módulo no incluye LEDs o sensores que avisen de una posible obstrucción o sobrecarga; la detección de fallos depende exclusivamente de la impresora, que a veces muestra mensajes genéricos de “error de escáner”.
Veredicto del experto
Tras varias semanas de prueba en diferentes configuraciones de trabajo — desde la digitalización de facturas y albaranes en una pequeña gestoría hasta el escaneo ocasional de fotos familiares y documentos académicos en un entorno de teletrabajo — el conjunto de unidad de escáner plano para HP M1130/1132/1136 y modelos relacionados cumple con su promesa de restaurar la funcionalidad de escaneo sin necesidad de sustituir todo el equipo.
La construcción es sólida para el segmento al que pertenece, utilizando materiales que equilibran resistencia y peso. El rendimiento es prácticamente idéntico al del módulo original, manteniendo la resolución de 600 dpi óptica y una velocidad de escaneo adecuada para uso de oficina moderada. La instalación es realmente sencilla y no requiere conocimientos avanzados, lo que lo convierte en una opción viable tanto para técnicos como para usuarios con habilidades básicas de mantenimiento.
Los principales inconvenientes derivan de la decisión de no incluir el cristal de protección y de la relativa sensibilidad al polvo, pero ambos pueden gestionarse con una inspección previa y una rutina de limpieza sencilla. En comparación con alternativas genéricas de escáneres externos USB, este repuesto ofrece la ventaja de mantener la integración total con el panel de control y el software de la impresora, evitando la necesidad de drivers adicionales o cambios en el flujo de trabajo.
En conclusión, recomiendo este repuesto como una solución técnica eficaz y económica para recuperar la capacidad de escaneo en las impresoras multifunción HP compatibles, siempre que se verifique el número de pieza y se mantenga el cristal y los guías en buen estado. Para entornos con demandas de escaneo muy intensas sería aconsejable considerar un escáner de mesa dedicado, pero para la mayoría de las oficinas y teletrabajos este módulo satisface con creces las necesidades cotidianas.
