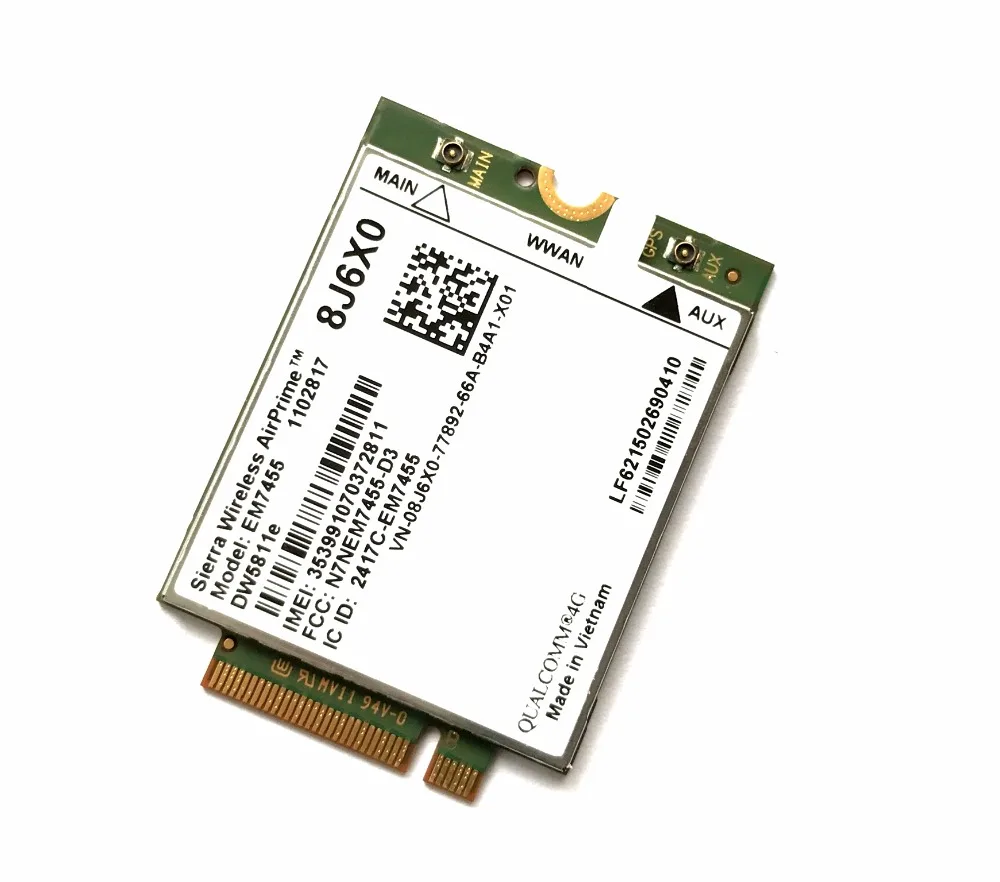

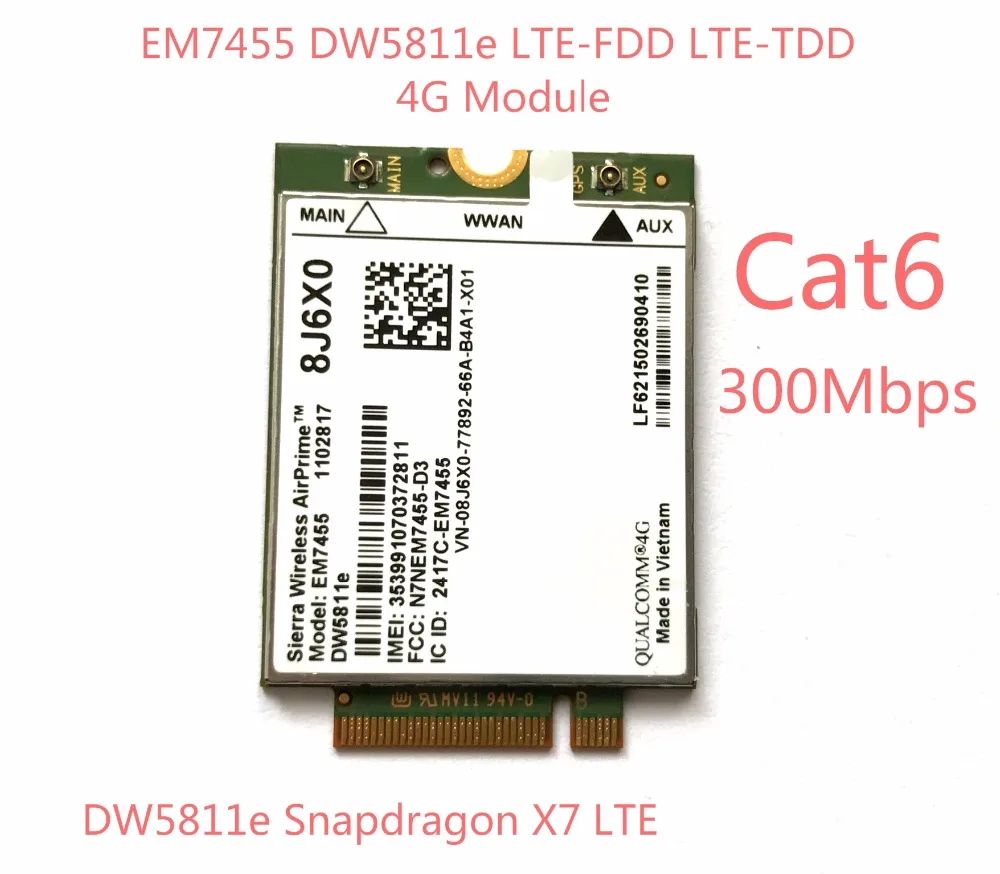

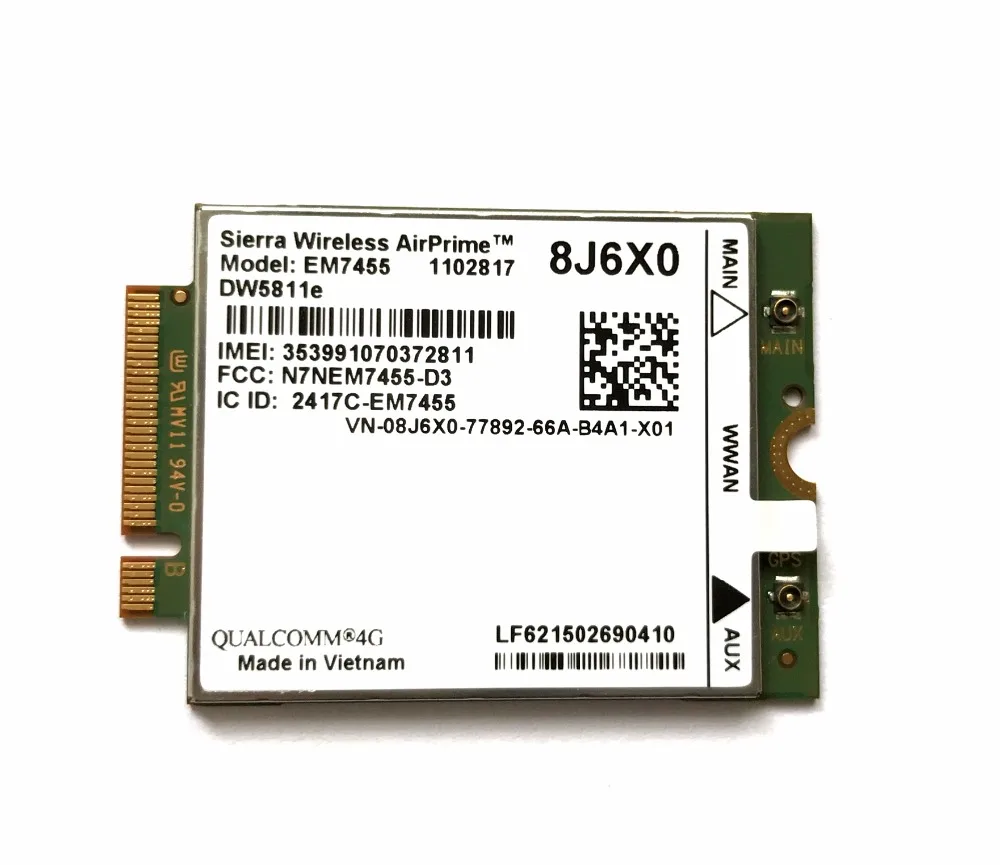

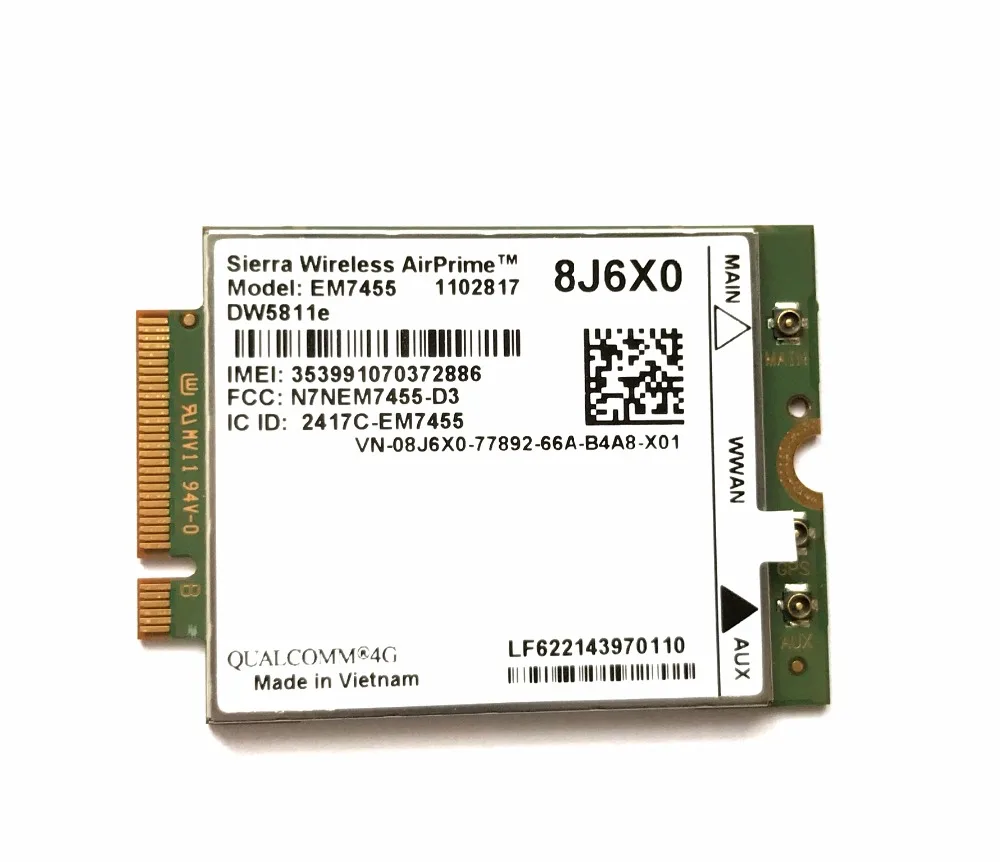

EM7455 DW5811E PN 8J6X0 FDD/TDD LTE CAT6 módulo 4G Tarjeta 4G para E7270 E7470 E7370 E5570 E5470 precisión 7720 7520 3520

EM7455 es un módulo 4G-LTE cat 6 (FDD y TDD), con una velocidad de datos de enlace descendente de hasta 300 Mbps, principalmente para Europa, América del Norte y América del Sur. Soporte para Carrier Aggregation (CA) y MIMO. Vuelva a 3G-HSPA + DC con diversidad Rx. Un receptor GNSS está integrado. Bandas de frecuencia compatibles: 4G, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 ; 3G, B8, B8. El factor de forma es M.2, 42x30mm. Diseñado para soluciones industriales M2M y de computación móvil de alta velocidad, los módulos integrados de la serie AirPrime® EM74 ofrecen conectividad de alta velocidad en redes LTE y HSPA +. Basado en el estándar M.2 con una interfaz de host USB, los módulos de la serie EM ofrecen una ruta de actualización fácil a nuevas tecnologías de red y acceso global a redes de alta velocidad. El factor de forma M.2 también se conoce como NGFF (Factor de forma de nueva generación).

Características

Región: principalmente para Europa, América del Norte y América del Sur

• Interfaz aérea: 4G-LTE cat 6 (FDD y TDD) con CA (Carrier Aggregation) y MIMO, 3G-HSPA + DC con Rx Diversity, GNSS

• Bandas 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 (800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500/TDD)

• Bandas 3G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)

• Velocidad máxima de datos: DL 300 Mbps, UL 50 Mbps

• GNSS (GPS, Glonass, Beidou, Galileo *): Qualcomm

• Factor de forma: módulo M.2, 42x30x2,3mm

• Voltaje de alimentación: 3,3 V nominal

• Temperatura de funcionamiento: -40 °C a + 85 °C

Control, software y características

• Opciones de control: comandos AT, QMI SDK, MBIM

• Para un control óptimo, se recomienda QMI SDK

• Controladores: Android, Linux, Windows

• Cambia de red en cualquier momento con hasta tres variantes de firmware certificadas diferentes a bordo.

Conectores

• Conector del sistema: 75/67 posiciones M.2

• Conector RF de antena: 3x IPEX MHF4 (RF principal, RF auxiliar, GPS con polarización DC)

Interfaces

• 1x USB 3,0 y USB 2,0 de alta velocidad

• 1 host Wake

• 1 desactivación inalámbrica (RF principal)

• 1 desactivación inalámbrica (GNSS)

• 1 reinicio del sistema

• 1 encendido/apagado

• Control de antena 4X (mezclado con GPIO 1-3)

• 3x inalámbrico COEX

• 1 control de potencia dinámico, DPR

• 3x Config.

• 1 salida de controlador LED

• 2x interfaz SIM: 1,8/3V

• 1 audio digital

Audio

• Opcional


• Audio digital: PCM/I2S

• 4G: VoLTE

• 3G: Circuito de conmutación de retroceso (voz CSFB)
