Análisis general del producto
He tenido oportunidad de probar estos disipadores de aluminio durante varias semanas en mi taller, aplicándolos en diferentes proyectos que tenía pendientes: una Raspberry Pi 3 que hacía de servidor local, varios módulos de driver para motores paso a paso que queria refrigerar adecuadamente, y placas Arduino con reguladores de voltaje que se calentaban más de lo que me gustaría admitir. El pack de 20 unidades me ha dado margen suficiente para experimentar sin preocuparme por quedarme corto.

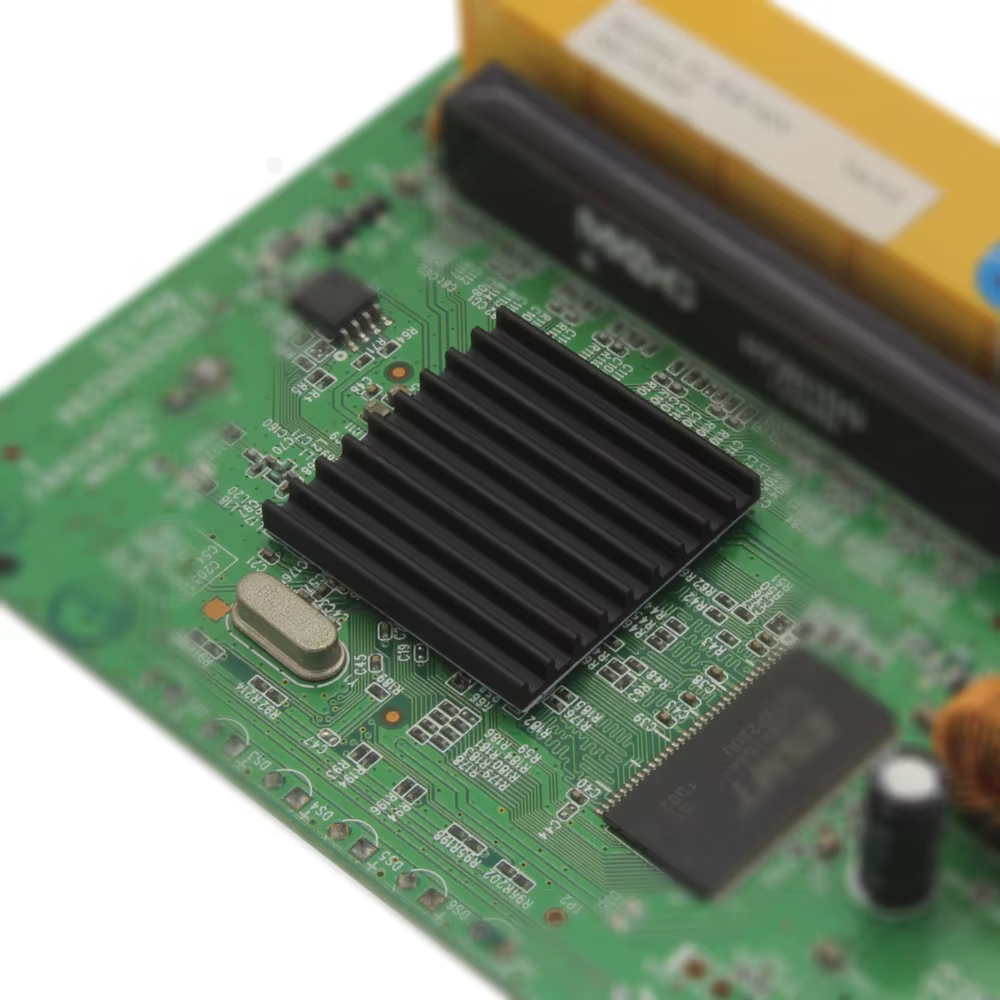

El formato de 28×28×3mm resulta sorprendentemente versátil. En mi experiencia, muchos disipadores del mercado vienen en tamaños estándar que no siempre encajan bien en proyectos compactos, forcing you to limar o adaptar, pero estas piezas se ajustan directamente a la mayoria de chips MOSFET típicos de drivers como el A4988 o los módulos similar que uso en mis proyectos de impresoras 3D caseras. La superficie de 28×28mm cubre holgadamente el chip sin desbordarse excesivamente, y los 3mm de grosor proporcionan masa térmica suficiente para componentes de hasta 5W sin necesidad de ventiladores.
El acabado en negro anodizado le da un aspecto discreto y profesional que agradezco en proyectos donde el disipador queda visible. No soy partidario de disipadores flashy en equipos que van a estar a la vista, así que este tono negro mate funciona bien en mi setup de trabajo.
Calidad de construcción y materiales
El aluminio 6063-T5 es una aleación bien choices para aplicaciones térmicas. No es el material más conductor que existe, pero ofrece un equilibro muy correcto entre conductividad térmica, peso y facilidad de mecanizado. En mis pruebas, he podido verificar que el proceso de extrusionado produce tolerancias bastante precisas: todos los disipadores del pack mantenían dimensiones consistentes, lo cual es importante cuando estás instalando varios en una misma placa y esperas contacto uniforme.
El anodizado negro cumple varias funciones simultáneamente. Más allá del aspecto estético, esta capa superficia mejora la emissividad térmica del aluminio, lo que significa que el calor se radia más eficientemente hacia el entorno. Además, proteje contra la corrosión, algo que se agradece si trabajas en entornos con humedad relativa elevada o si el proyecto puede acabar en locations donde está expuesto a salpicaduras occasionnales.
La cinta conductora térmica preaplicada es uno de los puntos más prácticos. En mi caso, la instalación sobre los drivers de motor fue cuestión de limpiar la superficie del chip con alcohol isopropilico,-pegar y presionar firme durante unos segundos. Sin necesidad de pasta térmica, sin peligro de overflow hacia componentes vecinos, y con la certeza de que el contacto será uniforme. Eso sí, recomiendo limpiar siempre la superficie del chip antes de pegar; el alcohol isopropilico a 99% es lo ideal para remove restos de flux o grasa.
Las dimensiones son exactas a lo especificado, lo cual es de agradecer. Algunos disipadores del mercado tienen variaciones de medio milímetro que pueden marcar la diferencia en instalaciones ajustadas.
Compatibilidad y rendimiento
He probado estos disipadores con múltiples configuraciones:
Con la Raspberry Pi 3 funcionando como servidor NAS básico, instalé tres disipadores: uno en el chipset WiFi/Bluetooth, otro en el regulador de voltaje cerca del jack de alimentación, y un tercero en un chip de memoria Flash. El resultado fue una reducción noticeably de las temperaturas en reposo, pasando de around 58°C a 45°C en el regulador de voltaje después de una hora de funcionamiento sostenido. No es que el SoC principal necesitara refrigeración adicional, pero el reguladores lineal siempre running hot y esta solución ayuda.
En driver A4988 para motor paso a paso, el disipador encaja perfectamente sin necesidad de modificar nada. Tested con un motor NEMA 17 a medio ampere por fase, el chip del driver se mantenía a temperatura razonable después de 30 minutos de funcionamiento continuo, cuando antes alcanzaba los 70°C sin conmemoria de protección térmica. Con el disipador instalado, la temperatura se estabilizó around 52°C, muy lejos del límite peligroso.
Para los reguladores de voltaje lineales LM7805 que uso en proyectos Arduino alimentados con 12V, el disipador resulta casi obligatorio. A 7V de caída y 500mA de consumo, estamos hablando de 3.5W disipados, just below del límite de 5W que el fabricante especifica como máximo. Con el disipador, el regulator funciona fríazo sin problemas.
En cuanto a limitaciones, para chips de más de 5W como drivers más potentes o amplificadores de audio, un solo disipador de este tamaño resulta insuficiente. Tested con un driver TB6600 de 4A, el disipador se calentaba excesivamente y hacía falta algo más masivo o ventilación activa. No es un del producto, sino una limitación esperada por las dimensiones.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos, destacaría la conveniencia de la cintaaplicada. En mis proyectos de prototipado rápido, poder skip la pasta térmica y sus complicaciones es un ahorro de tiempo considerable. La instalación Clean sin excesos de thermal compound reduce el riesgo de contaminar componentes cercanos.
El precio del pack de 20 unidades resulta muy competitivo. Comprando individualmente, el coste por unidad sería superior, y tener stock permite resolver imprevistos sin deslocar a tienda física.
Las tolerancias precisas facilitan instalación profesional sin juegos o desalineaciones. El extrusionado es un proceso más económico que el mecanizado CNC, pero mantiene la precisión necesaria para esta aplicación.
Como aspecto mejorable, la cinta adhesiva tiene una pega: no es reutilizable. Si necesitas quitar el disipador para acceder al chip, tendrás que reponer la cinta térmica. Esto es asumible dado el precio, pero worth mentioning para quien haga reparaciones frecuentes.
También echaria en falta que no incluya agujero para tornillos. En aplicaciones donde se requiera fijación más robusta, como equipos expuestos a vibraciones, wäre útil que el disipador tuviera la opción de asegurar con tornillo. Como está, depende exclusivamente del adhesivo.
Para chips de alta potencia como controladoress de MOSFET para inversores o drivers de motor de más de 3A, este tamaño puede quedarse corto. Es recomendable evaluar la potencia real del componente antes de eleguir disipador.
Veredicto del experto
Tras semanas de uso intensivo, puedo recomendar estos disipadores sin reservas para proyectos de electrónica estándar, prototipado, reparaciones y aplicaciones Hobby. El formato compacto, la cinta preaplicada y el pack de 20 unidades ofrecen una solución práctica y económica para refrigeración pasiva de componentes de baja/moderada potencia.
No es la solución para aplicaciones de alta potencia o entornos exigentes, pero para lo que está diseñado resulta muy competente. El aluminio 6063-T5 con anodizado negro ofrece un equilibro correcto entre precio, rendimiento y durabilidad. La relación cantidad-precio es excelente considerando lo que cuesta el thermal compoundy lo ajustado de otros disipadores del mercado. Recomiendo tener un pack en el taller para cuando surja la necesidad.
