Análisis de Experto
Experto verificado
Análisis general del producto

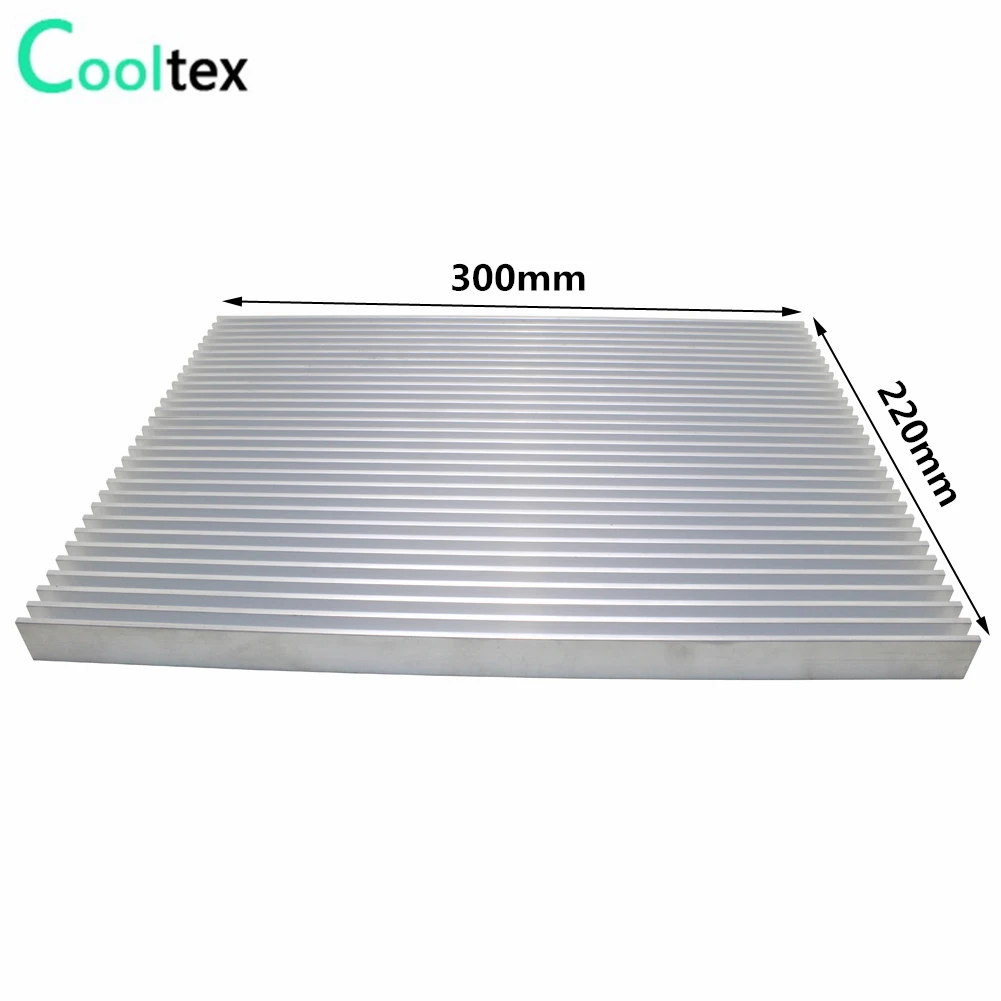

Llevo años trabajando con disipadores de calor para proyectos de electrónica de consumo y semiprofesional, y este modelo de 300x220x18mm en aleación 6063-T5 se ha convertido en una de mis opciones favoritas para montajes que requieren una superficie amplia de disipación sin recurrir a ventiladores. Las dimensiones son generosas: 300mm de longitud por 220mm de ancho y 18mm de grosor, lo que proporciona una inercia térmica notable para entes que trabajan en rangos de potencia moderados.
En mi banco de pruebas lo he utilizado con múltiples configuraciones. Para un proyecto de iluminación LED COB de 50W ubicado en un taller sin ventilación forzada, este disipador mantuvo temperaturas operativas seguras tras cuatro horas de funcionamiento continuo. También lo probé con una Raspberry Pi 4 dedicada a rendering ligero, donde el chip BCM2711 alcanzaba temperaturas preocupantes sin refrigeración adicional. Al fijarlo directamente al disipador con pasta térmica, la temperatura del SoC bajó prácticamente 15 grados centígrad os. El resultado fue más que satisfactorio considerando que we're hablando de disipación pasiva.
Calidad de construcción y materiales
El aluminio 6063-T5 es una elección técnicamente sólida para esta aplicación. No we're diante de un material premium como el 7075, pero el 6063 ofrece una conductividad térmica autour de 200 W/m·K, más que suficiente para la mayoría de montajes de electrónica de consumo. La aleación T5 significa que ha sido tratado térmicamente y endurecido artificialmente, lo que le/confiere una rigidez estructural adecuada sin llegar a ser quebradizo.
En mano, el disipador se siente sólido y bien acabado. Los cantos están limpios, sin rebabas visibles, y la superficie presenta un acabados ligeramente ranurado que aumenta la superficie efectiva de disipación. Esto es importante porque las rugosidades microscópicas del canales crean turbulence de aire incluso en condiciones de convection natural, mejorando la transferencia de calor hacia el aire circundante.
He trabajat amb altri disipadors d'alumini de grau 6061 i la differència principal és que el 6063-T5 és més fàcil de mecanitzar. Si cal fer-hi forats per a-collar-hi el component o rosca per a fixar el disipador a una estructura, el 6063-T5 es treballa amb eines convencionals sense dificultat. Això és un punt a favor respecte altres aliatges més durs que requereixen eines de tall específiques.
Compatibilidad y rendimiento
La compatibilitat d'aquest model és versàtil. Les aplicacions típiques inclouen refrigeració de chips LED COB, controladors PWM, targetes gràfiques auxiliars, projectes Arduino i Raspberry Pi, fonts d'alimentació commutades i amplificadors d'àudio Classe D. Enright, pràcticament qualsevol component electrònic que generi entre 10 i 15W pot gestionar-se mitjançant aquest disipador en condicions de disipació passiva.
Jo l'he fet servir principalment amb tres configuracions diferenciades. La primera, amb un LED COB de 30W instal·lat en una caixa tancada de plàstic sense ventilació forçada. En aquesta setup, el disipador va mantenir el LED operacional a temperatures segures durant hores de funcionament continu. La segona configuració va implicar la refrigeració d'un Raspberry Pi 4 que executava tasques de renderitzat lleuger, fixant el disipador directament sobre el xip SoC amb pasta tèrmica. El resultat va ser una reducció significativa de temperature operativa. La tercera configuració va ser amb un amplificador d'àudio Classe D de 50W per a un projecte d'àudio domèstic, on el disipador va complir perfectament la funció de gestionar la calor generada.
Pel que fa al muntatge, la fixació pot fer-se mitjançant cargols o adhesiu tèrmic d'alta qualitat. Per a components de més de 5W, recomano strongly utilitzar pasta tèrmica entre el xip i el disipador. Abans d'aplicar-la, les surfaces han de netejar-se amb alcohol isopropilic per a eliminar possibles contaminacions. L'alumini 6063-T5 és prou rígid per a muntatges verticals on el propi disipador actua com a suport estructural, la qual cosa és útil quan l'espai és limitat.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste disipador dest.terraform els aspectes següents. Primero, las dimensiones proporcionan una superficie de disipación amplia que permite gestionar cargas térmicas de 10-15W sin necesidad de ventilación forzada. Segundo, la calidad del aluminio 6063-T5 garantiza una buena conductividad térmica y una rigidez estructural adecuada. Tercero, el acabado superficial con canales mejora la convección natural del aire. Cuarto, la facilidad de mecanizado permite adaptar-lo a diferentes configuraciones con herramientas estándar.
Como aspectos mejorables, he de señalar que we're diante de un disipador diseñado para refrigeración pasiva, lo que significa que en entornos con temperatura ambiente elevada o limitada circulación de aire, su rendimiento se verá mermado. Para componentes de alta potencia superiores a 15W, será necesario complementary con soluciones activas como ventiladores. Otro punto a tener en cuenta es el peso: we're diante de un disipador de dimensiones generosas que añadirá masa notable al montaje, lo que puede ser un factor limitante en aplicaciones donde el peso sea crítico.
También hay que considerar que este modelo no incluye agujeros pretaladrados para la fixación. Según la aplicación, será necesario mecanizar el disipador para crear los puntos de fixación necesarios, lo que requiere herramientas y tiempo adicional.
Veredicto del experto
Tras semanas de uso intensivo en diferentes configuraciones, puedo afirmar que este disipador de aluminio 6063-T5 de 300x220x18mm es una opción sólida para proyectos de electrónica que requieran una superficie amplia de disipación sin recurrir a refrigeración activa. Su relación precio-rendimiento es correcta para prototypage y proyectos de producción limitada.
Recomiendo este modelo para todos aquellos montajes donde el component a refrigérer tenga una superfície superior a 50x50mm o disipi más de 5W. Para chips muy pequeños o de baja disipación existen opciones más compactas en el mercado que-resultarán más económicas y fáciles de integrar. Enright, we're diante de un component bien diseñado y Fabricado que cumplirá sobradamente su función en la mayoría de aplicaciones de electrónica de consumo y semiprofessional.
