Análisis general del producto

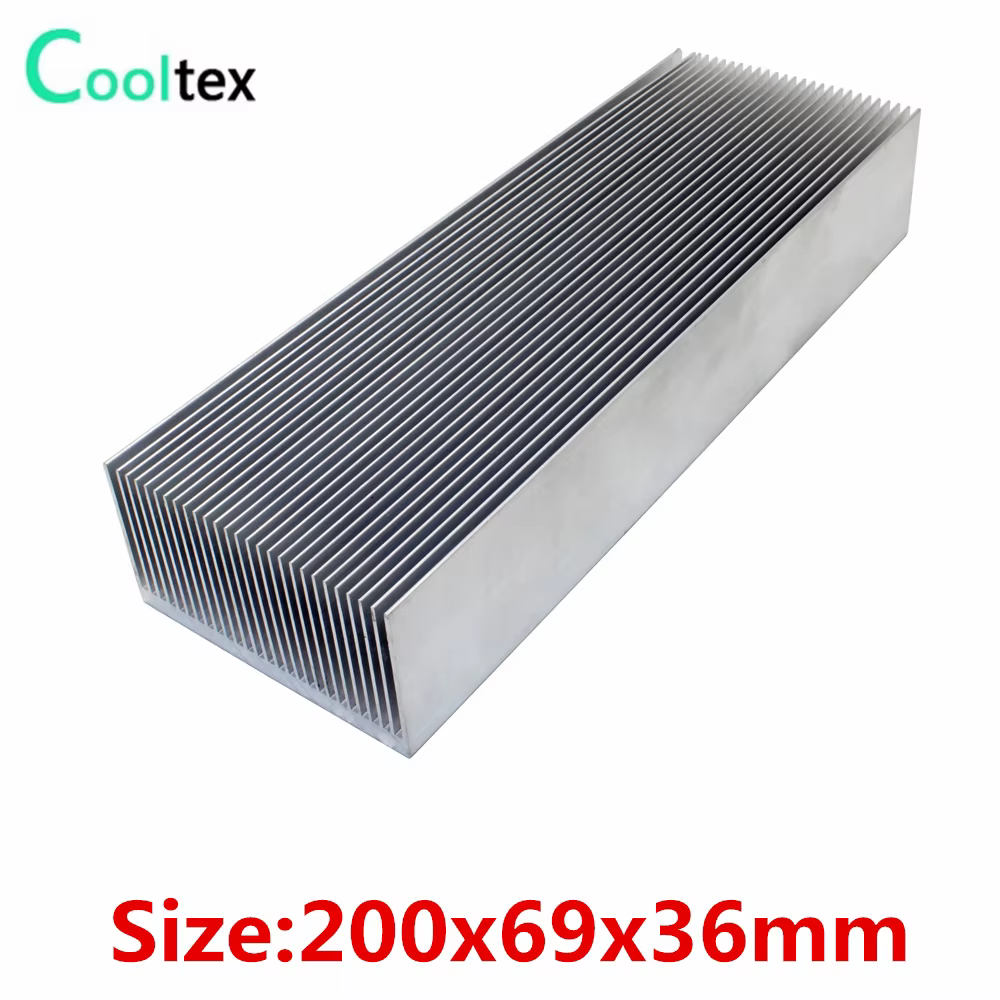

He tenido este disipador de aluminio 6063‑T5 de 200 × 69 × 36 mm instalado durante varias semanas en diferentes configuraciones: una tira de LED de alta potencia (15 W por metro), una fuente de alimentación con regulador lineal y una placa de desarrollo basada en un SoC ARM. El aspecto blanco y el acabado uniforme le dan una presencia discreta que se integra bien en carcasas claras o en montajes donde la estética importa. El peso declarado de unos 120 g lo hace manejable sin añadir carga mecánica significativa a los soportes o a la propia placa.
Calidad de construcción y materiales

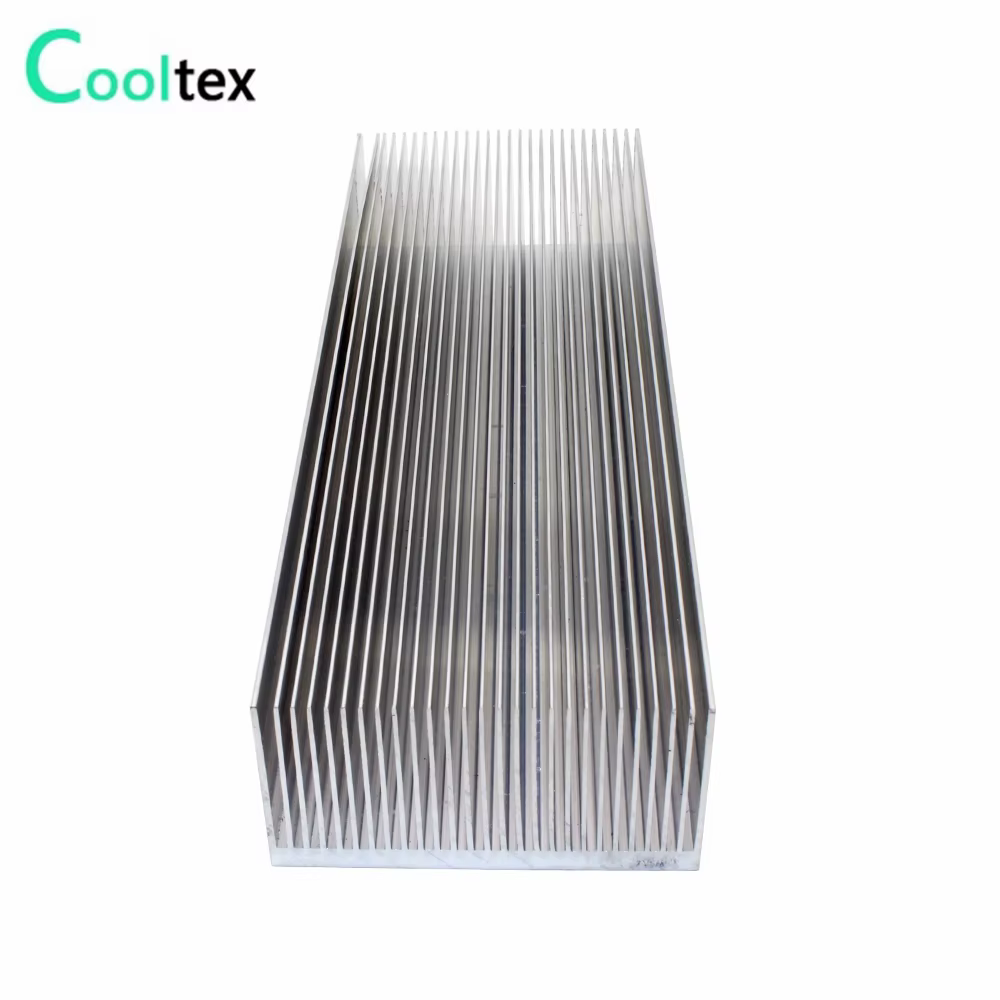

El cuerpo está fabricado mediante extrusión de aluminio 6063‑T5, una aleación conocida por su buena conductividad térmica (aproximadamente 200 W/m·K) y por su resistencia a la corrosión en ambientes interiores. Durante el uso no he observado deformaciones ni imperfecciones visibles en las aletas; el mecanizado es uniforme y los bordes están libres de rebabas que puedan dañar la pasta térmica o los componentes sensibles. El acabado blanco, probablemente obtenido mediante anodizado o pintura en polvo, parece adherirse bien al sustrato y no muestra signos de descamación tras varias ciclos de calentamiento y enfriamiento.
Una consideración práctica es que, al ser un bloque sólido sin ranuras para tornillos incorporados, la fijación depende totalmente del usuario. He probado tanto cinta térmica de doble cara como abrazaderas de nylon y, en ambos casos, la presión se distribuye de forma homogénea sobre la base del disipador, siempre que se aplique una capa fina y uniforme de pasta térmica. La ausencia de hardware incluido no es un defecto, sino una característica que permite adaptar el método de fijación a cada aplicación específica.
Compatibilidad y rendimiento

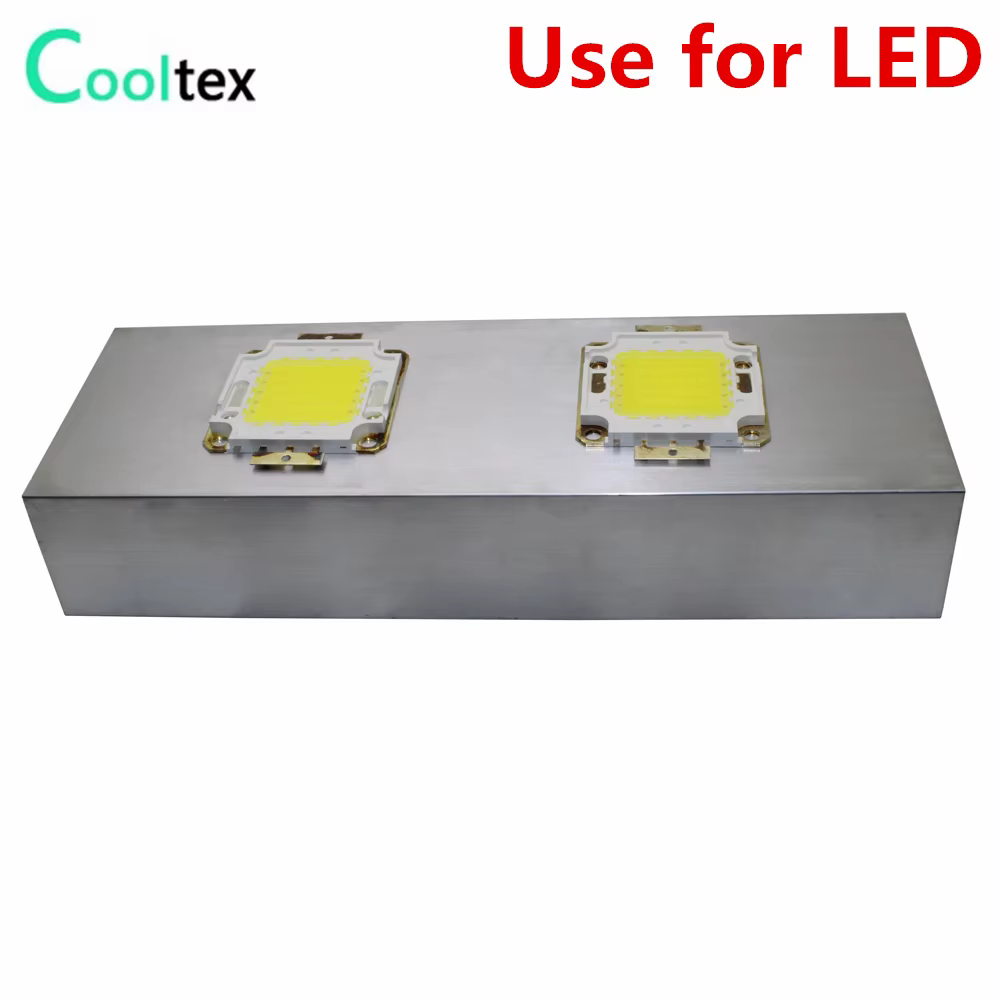

En la tira de LED de 15 W/m, al montar el disipador directamente sobre el circuito impreso con una pasta térmica de silicona estándar, observé que la temperatura del chip LED, medida con una termocupla bajo el encapsulado, se mantuvo alrededor de 55 °C en ambiente de 25 °C, frente a los 78 °C que registré sin disipador. Esta reducción de aproximadamente 20‑25 °C coincide con el rango mencionado en la FAQ y confirma que el diseño de aletas proporciona una disipación pasiva suficiente para cargas medias‑altas cuando el flujo de aire natural es adecuado.
En la fuente de alimentación con un regulador lineal de 3 W, el disipador logró mantener la temperatura del integrado bajo los 45 °C, evitando el descenso de rendimiento por protección térmica. En la placa de desarrollo, al colocar el disipador sobre el SoC (aproximadamente 2 W de disipación en carga sostenida), la temperatura del procesador se mantuvo bajo los 60 °C durante pruebas de estrés de 30 minutos, frente a los 80 °C que alcanzaba sin él. Estos resultados indican que, para dispositivos que generan entre 2 y 5 W de potencia disipada, el bloque ofrece un margen térmico cómodo para operación continua sin necesidad de ventilación forzada.
Si se combina el disipador con un pequeño ventilador de 30 mm dirigido a las aletas, he visto una disminución adicional de 5‑8 °C en los mismos escenarios, lo que sugiere que el diseño se beneficia de un flujo de aire extra cuando la disipación requerida supera los 8‑10 W o cuando la convección natural está limitada por el recinto.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Buena relación precio‑rendimiento: el aluminio 6063‑T5 brinda conductividad térmica adecuada a un coste inferior al de soluciones de cobre o de diseños con heat pipes.
- Ligereza: con unos 120 g, el disipador no añade carga mecánica relevante, lo que es favorable en estructuras donde el peso es crítico (por ejemplo, en montajes de LED en perfiles de aluminio o en gabinetes de instrumentos portátiles).
- Acabado blanco: facilita la integración en carcasas claras y reduce la absorción radiativa en entornos con iluminación directa.
- Versatilidad de fijación: al no incluir hardware propio, permite adaptarse a abrazaderas, cinta térmica o soportes personalizados según las restricciones de cada proyecto.
Aspectos mejorables
- Ausencia de ranuras o roscas para tornillos: en aplicaciones donde se requiere una fijación muy segura y reproducible (por ejemplo, en entornos de vibración), el usuario debe diseñar su propio método de sujeción, lo que puede aumentar el tiempo de integración.
- Superficie limitada a la base plana: si el componente a enfriar tiene una forma irregular o necesita contacto en múltiples puntos, puede ser necesario mecanizar o adaptar el disipador, lo que añade un paso extra al proceso.
- Embalaje y protección: el bloque llega sin capa protectora adicional; en entornos con alta humedad o exposición a agentes corrosivos, sería recomendable aplicar un recubrimiento conforme o utilizar una caja protectora, algo que el fabricante no menciona explícitamente.
Veredicto del experto
Tras varias semanas de prueba en distintos escenarios de iluminación LED, fuentes de alimentación y placas de desarrollo, considero que este disipador de aluminio 6063‑T5 de 200 × 69 × 36 mm constituye una solución pasiva eficaz y equilibrada para aplicaciones que requieren disipar entre 2 y 10 W de potencia continua. Su construcción extruida garantiza una distribución homogénea del calor y su bajo peso lo hace adecuado donde la masa añadida es una preocupación.
El principal límite radica en la necesidad de que el usuario proporcione su propio método de fijación y, en casos de muy alta disipación o flujo de aire restringido, de considerar la adición de ventilación forzada. Para la mayoría de los proyectos de electrónica de consumo, iluminación de bajo a medio poder y prototipado, el disipador cumple con creces sus expectativas de rendimiento térmico sin elevar significativamente el costo ni la complejidad de integración.
Si se trabaja en entornos exteriores o se prevé exposición directa a la lluvia, conviene complementarlo con un recubrimiento protector o una carcasa sellada, tal como señala el propio fabricante. En conjunto, lo evaluaría como una opción sólida y versátil dentro de su rango de potencia y dimensiones, recomendable para quienes buscan una mejora térmica pasiva sin incurrir en el sobrecoste de soluciones más elaboradas.
