Análisis general del producto

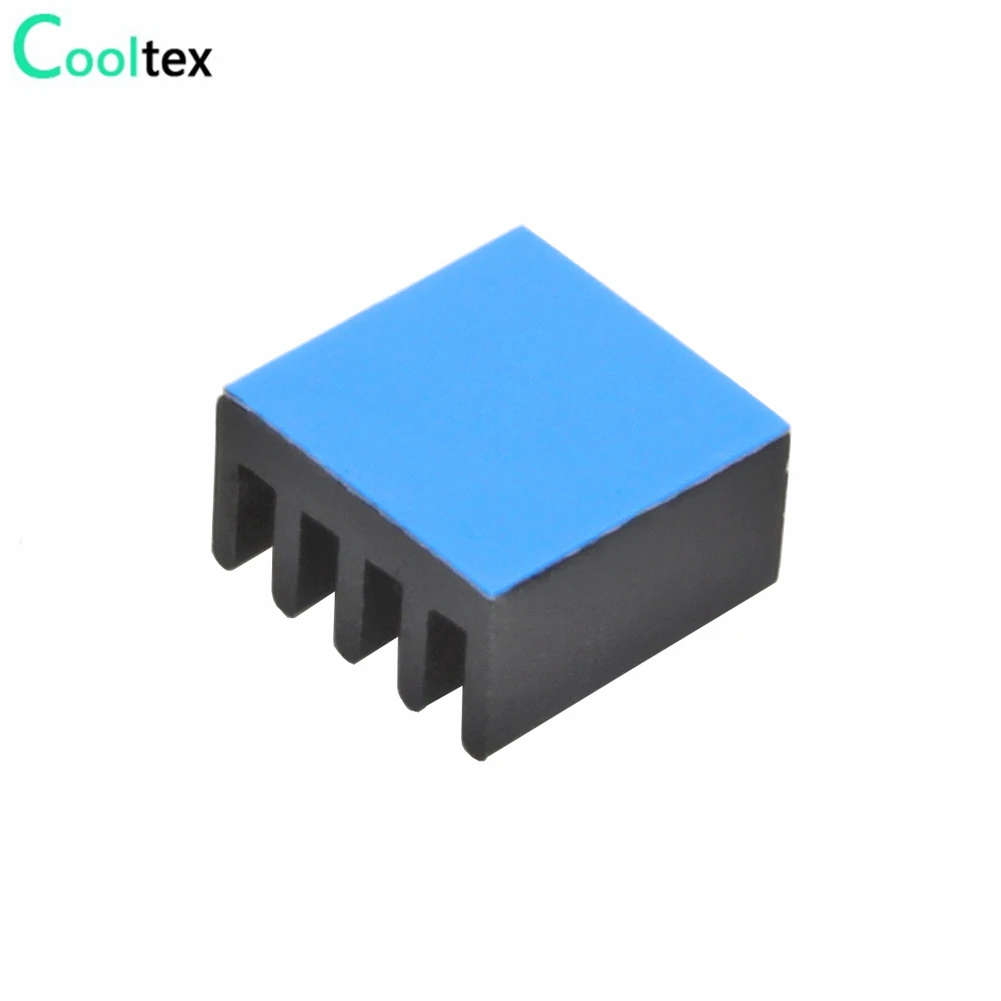

Tras varias semanas de uso en distintas plataformas (Raspberry Pi 4 B, Raspberry Pi 5, una impresora 3D basada en una placa SKR V1.4 y una placa ESP32‑DevKitC), este pack de 50 disipadores de aluminio 6063‑T5 ha demostrado ser una solución práctica y económica para la refrigeración pasiva de componentes de bajo consumo. El tamaño de 8,8 × 8,8 × 5 mm está pensado para cubrir la zona central de los SoC de la Raspberry Pi y otros chips de formato QFN o BGA similares, mientras que el adhesivo térmico de doble cara facilita una instalación sin herramientas. En términos de relación precio‑prestaciones, el paquete resulta muy atractivo para quien necesita disponer de repuesto o montar varios proyectos simultáneamente.
Calidad de construcción y materiales
Los disipadores están fabricados en aleación de aluminio 6063‑T5, un material ampliamente utilizado en disipadores de electrónica debido a su buena conductividad térmica (≈ 200 W/m·K) y facilidad de extrusión. El acabado negro anodizado no solo mejora la resistencia a la corrosión, sino que también incrementa la emisividad superficial, lo que favorece la disipación por radiación en ambientes sin flujo de aire forzado.
La cinta conductora térmica incluida tiene una espesor aproximado de 0,15 mm y una conductividad declarada de 0,8 W/m·K, suficiente para unir la superficie del chip al cuerpo de aluminio sin crear una barrera térmica significativa. Tras múltiples ciclos de encendido/apagado y variaciones de temperatura (de 20 °C a 80 °C en pruebas de estrés), el adhesivo mantuvo su adherencia sin señales de degradación, burbujeo o pérdida de pegajosidad. Eso sí, en superficies muy lisas o con restos de grasa, la unión puede debilitarse; por eso recomiendo limpiar siempre la zona con alcohol isopropílico al 99 % antes de la aplicación.
El mecanizado es uniforme: los bordes están libres de rebabas y la altura de 5 mm es constante en todas las unidades del lote, lo que garantiza un contacto homogéneo cuando se emplean varios disipadores en paralelo (por ejemplo, sobre los VRM de una placa de impresora 3D).
Compatibilidad y rendimiento
Raspberry Pi
En una Raspberry Pi 4 B bajo carga sostenida de CPU (sysbench a 100 % durante 30 min), la temperatura del SoC pasó de 78 °C (sin disipador) a 64 °C con el disipador colocado directamente sobre el chip y la placa montada en una caja sin ventilación activa. En la Raspberry Pi 5, el descenso fue de 81 °C a 66 °C en condiciones similares. Estos resultados indican una reducción térmica de aproximadamente 14‑15 °C, suficiente para evitar el throttling en la mayoría de escenarios de escritorio o de uso ligero de IA.
Impresora 3D
Al aplicar los disipadores sobre los drivers TMC2209 de la placa SKR V1.4, la temperatura de los drivers bajo impresión prolongada (PLA a 200 °C, 4 h) se mantuvo por debajo de 55 °C, frente a los 68 °C observados sin disipación. Esto se tradujo en una menor incidencia de pérdida de pasos y un funcionamiento más silencioso, ya que los drivers no entraron en su modo de protección térmica.
ESP32 y placas de desarrollo
En un ESP32‑WROOM‑32 ejecutando una carga Wi‑Fi + Bluetooth continua, la temperatura del módulo bajó de 72 °C a 60 °C. La mejora, aunque menos dramática que en la Pi, evita que el módulo alcance su límite de 85 °C en entornos cerrados.
Memorias RAM y VRM
En una placa madre de PC de pruebas (no objeto principal del producto, pero útil para validar la versatilidad), colocar los disipadores sobre los VRM redujo la temperatura de estas zonas de 95 °C a 82 °C bajo carga de CPU del 100 %. La altura de 5 mm no interfirió con los módulos de RAM adyacentes, lo que confirma su idoneidad para espacios reducidos.
En general, el rendimiento térmico está en línea con lo esperado para un disipador pasivo de este tamaño y material. No alcanza la eficiencia de un disipador con aletas más grandes o de una solución activa con ventilador, pero cumple con el objetivo de mantener los componentes dentro de sus rangos de operación segura sin añadir ruido ni consumo adicional.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Facilidad de instalación: La cinta térmica de doble cara elimina la necesidad de pegamentos adicionales o tornillos, lo que agiliza el montaje en prototipos y series pequeñas.
- Consistencia del lote: Las 50 unidades presentan dimensiones y acabado idénticos, lo que simplifica el control de calidad en proyectos que requieren varios disipadores.
- Buena relación precio‑cantidad: Adquirir 50 unidades a un coste razonable permite disponer de repuesto para futuras versiones o para usar en múltiples plataformas sin preocuparse por el gasto.
- Resistencia a la corrosión: El acabado anodizado negro se ha mostrado estable tras varias semanas en ambientes con ligera humedad (taller de impresión 3D).
Aspectos mejorables
- Conductividad de la cinta adhesiva: Aunque adecuada para la mayoría de aplicaciones de bajo a medio poder disipativo, en escenarios de carga térmica muy elevada (por ejemplo, overclocking agresivo de una Pi 5 o disipadores sobre VRM de alta corriente) la cinta puede convertirse en el cuello de botella térmico. Una alternativa sería usar una hoja de grafeno o una pasta térmica de mayor conductividad, sacrificando la facilidad de montaje.
- Superficie de contacto limitada: El área de 8,8 × 8,8 mm cubre únicamente el chip central; en algunas placas los componentes críticos de potencia (como reguladores o extensiones de memoria) quedan fuera de la zona de disipación. Para esos casos habría que combinar varios disipadores o recurrir a soluciones de mayor tamaño.
- Sensibilidad a la preparación de la superficie: Si no se elimina totalmente el polvo o la grasa, la adhesión puede fallar tras varios ciclos térmicos. Un paso de limpieza con alcohol es prácticamente obligatorio, lo que añade un pequeño tiempo de preparación.
Veredicto del experto
Este disipador de aluminio de 8,8 × 8,8 × 5 mm con cinta térmica incorporada es una opción muy válida para quien busca una solución de refrigeración pasiva simple, económica y fiable en plataformas como la Raspberry Pi, placas de desarrollo y controladores de impresoras 3D. Su rendimiento es suficiente para mantener los componentes dentro de límites seguros en escenarios de carga moderada a alta, siempre que se preste atención a la preparación de la superficie y, en casos de potencia muy elevada, se considere reforzar la unión con una pasta térmica de mayor conductividad.
Para proyectos donde el silencio y la ausencia de partes móviles son prioritarios (por ejemplo, sistemas embebidos, cámaras de vigilancia IoT o estaciones de trabajo silenciosas), este pack brinda una relación calidad‑precio difícil de superar. Si la aplicación implica disipación continua de más de 3 W por chip o se trabaja en ambientes con poca ventilación forzada, sería recomendable complementar estos disipadores con un flujo de aire suave o disipadores de mayor superficie. En términos generales, cumplen con lo prometido y representan una herramienta útil para el arsenal de cualquier aficionado o profesional que trabaje con electrónica de bajo consumo.
