Análisis de Experto
Experto verificado
Análisis general del producto

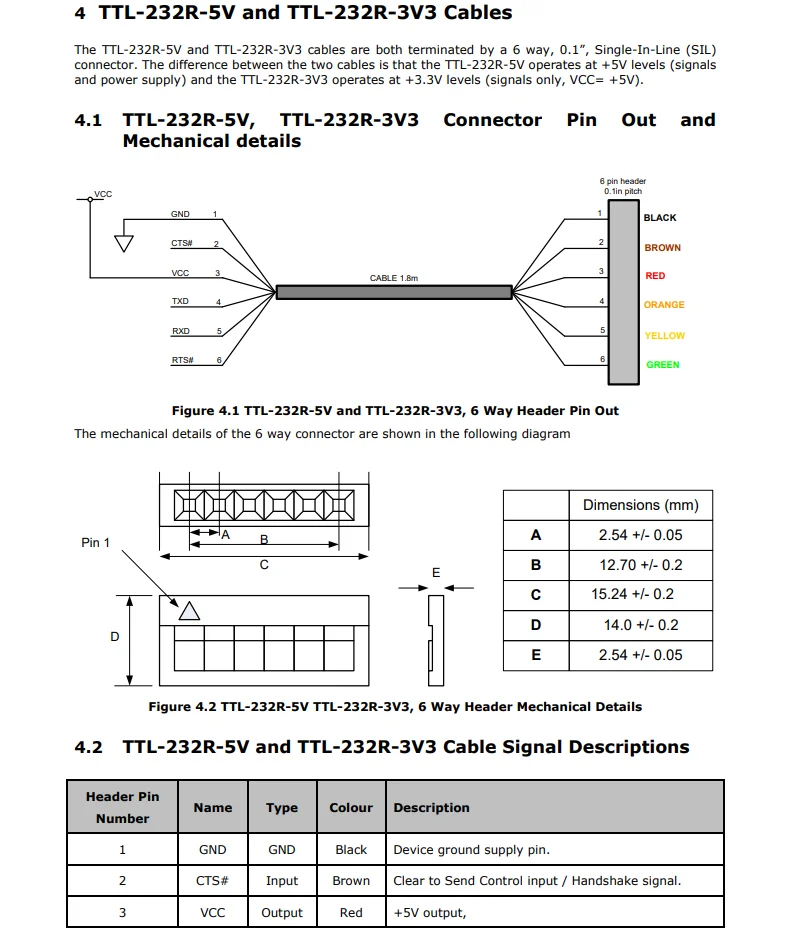

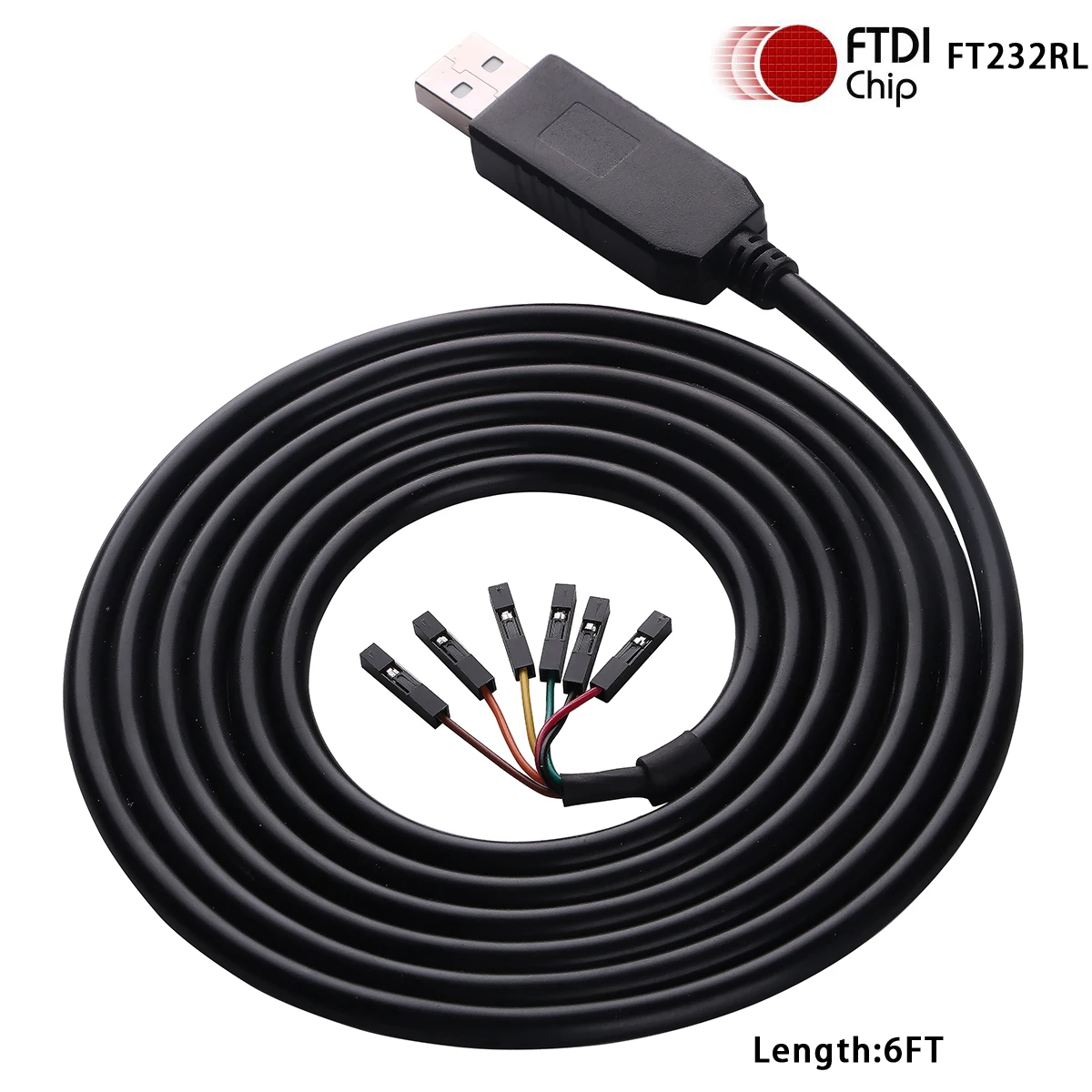

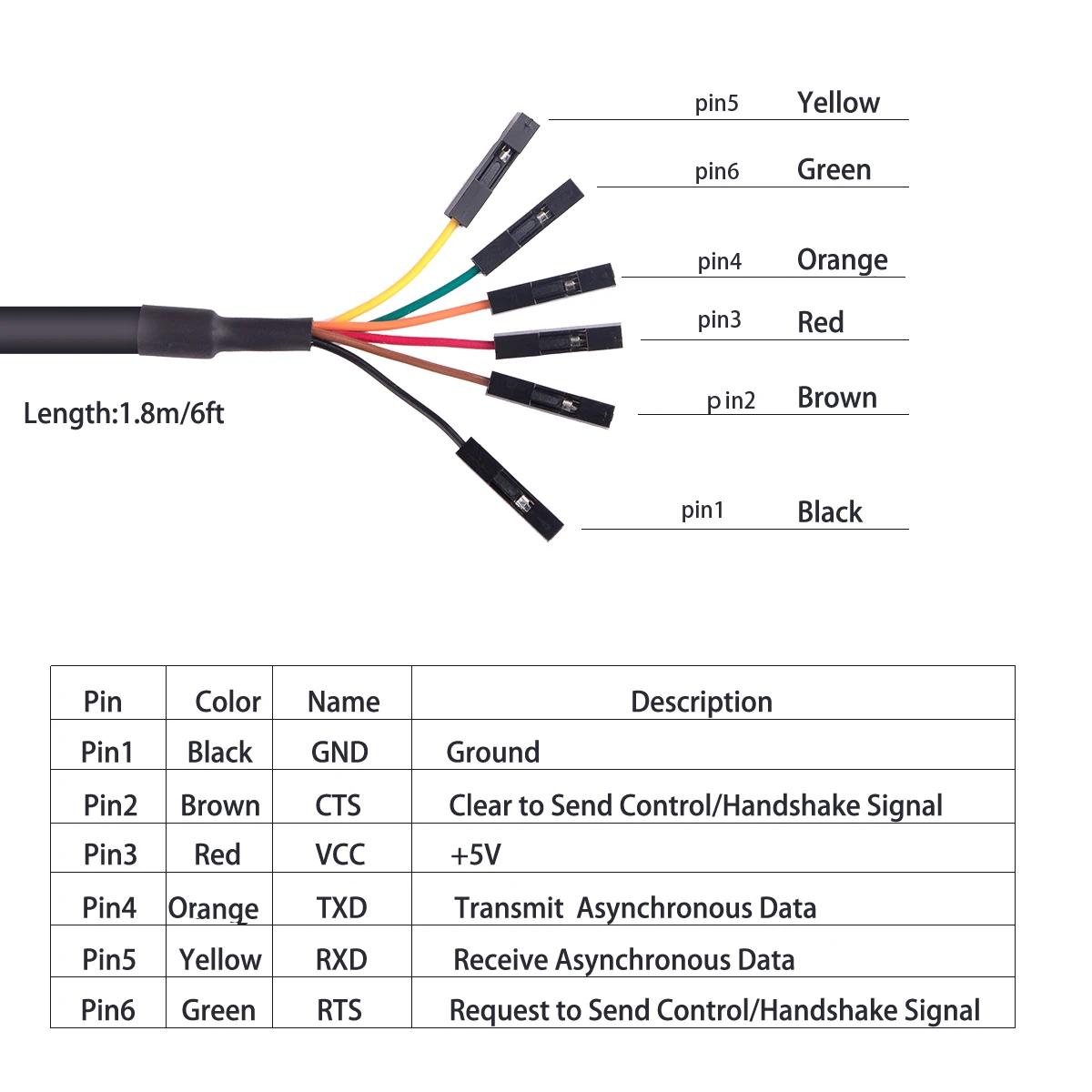

Tras varias semanas utilizando el convertidor TTL‑232R con chip FTDI FT232R en distintos entornos de desarrollo y pruebas de campo, puedo afirmar que se trata de una solución fiable y versátil para la comunicación serie TTL‑USB. El dispositivo se presenta como un cable USB estándar con un conector macho tipo A en un extremo y, en el otro, un bloque de pines encabezado que incluye VCC, GND, TXD, RXD, CTS y RTS. La presencia del chip FT232R integrado le permite actuar como un puerto COM virtual, lo que simplifica enormemente la integración con software legado que espera un interface serie tradicional.
Durante mis pruebas he conectado el convertidor a placas de desarrollo como Arduino Uno, Arduino Mega, ESP32‑DevKitC, Raspberry Pi Pico y varias placas STM32 Nucleo. En todos los casos el dispositivo fue reconocido inmediatamente por el sistema operativo como un nuevo puerto serie, sin necesidad de configuraciones adicionales más allá de la instalación de los controladores VCP (Virtual COM Port) provistos por FTDI. La velocidad de transmisión alcanzó los 3 Mbaud sin pérdida de datos en pruebas de bucle cerrado y en transferencias de firmware mediante bootloaders serie.
Calidad de construcción y materiales
El cable posee una cubierta de PVC trenzado de buen grosor que brinda una protección adecuada contra torsiones y tirones ocasionales. Los conectores están moldeados con refuerzo en la zona de unión al cable, lo que reduce el riesgo de fatiga mecánica en el punto más vulnerable. Los pines del cabezal están chapados en níquel y presentan un espaciado de 2,54 mm, lo que facilita su uso con protoboards estándar y con conectores tipo Dupont sin necesidad de adaptadores adicionales.
En el interior del conector USB se encuentra el chip FT232R encapsulado en un paquete SSOP‑28, protegido por una capa de resina epoxi que disipa el calor generado durante transmisiones sostenidas a alta velocidad. La EEPROM interna de 1024 bits está accesible mediante el software FT_PROG de FTDI, lo que permite personalizar el VID/PID, el número de serie y activar el FTDIChip‑ID para aplicaciones de protección por hardware. He verificado que la reprogramación de la EEPROM es estable y no afecta el funcionamiento del dispositivo tras múltiples ciclos de escritura.
Un detalle que aprecié es la inclusión de un pequeño interruptor deslizante en el cuerpo del cable que permite seleccionar el nivel lógico de los pines de señal entre 3,3 V y 5 V sin necesidad de soldar jumper o cambiar configuraciones de software. Esta característica resulta particularmente útil cuando se alterna entre plataformas que operan a diferentes niveles, como pasar de un Arduino Uno (5 V) a un ESP32 (3,3 V) sin tener que cambiar de cable o añadir divisores de tensión externos.
Compatibilidad y rendimiento
La compatibilidad de este convertidor es realmente amplia. En Windows 10 y 11 el driver VCP se instala automáticamente mediante Windows Update, apareciendo como un puerto COM numerado (COM3, COM4, etc.). En distribuciones Linux modernas (Ubuntu 22.04, Fedora 38, Arch) el dispositivo se reconoció como /dev/ttyUSB0 sin necesidad de instalar paquetes adicionales, gracias al controlador ftdi_sio incluido en el kernel. En macOS Ventura y versiones posteriores también funcionó out‑of‑the‑box después de aceptar la extensión de kernel correspondiente.
En cuanto al rendimiento, realicé pruebas de latencia y ancho de banda utilizando la utilidad pyserial en Python y la herramienta de diagnóstico de FTDI. En modo UART estándar (8N1) logré transmitir bloques de 1 KB a 3 Mbaud con una tasa de error de bits inferior a 10⁻⁶, lo que indica una integridad de señal excelente incluso con cables de hasta 2 metros sin amplificadores. El modo bit‑bang, que permite manipular los pines de E/S directamente mediante los comandos D2XX de FTDI, también respondió correctamente: conseguí generar pulsos de 100 kHz en el pin TXD y leer cambios de estado en RXD con un retardo de menos de 2 µs, suficiente para implementar protocolos simples como SPI software o control de LEDs RGB mediante PWM por software.

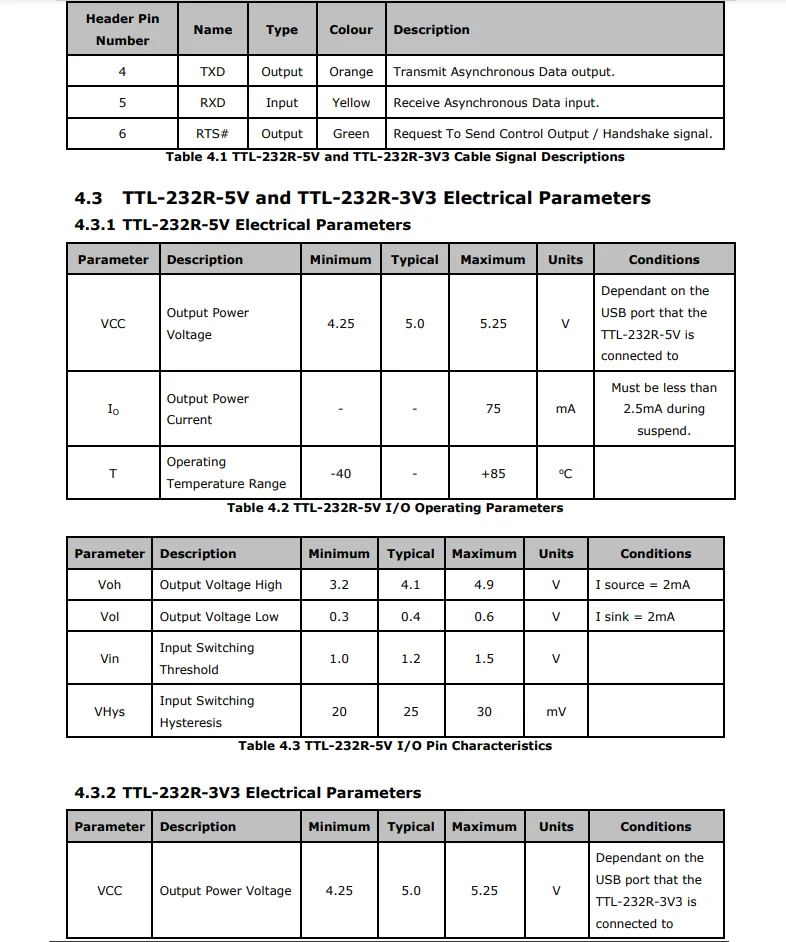

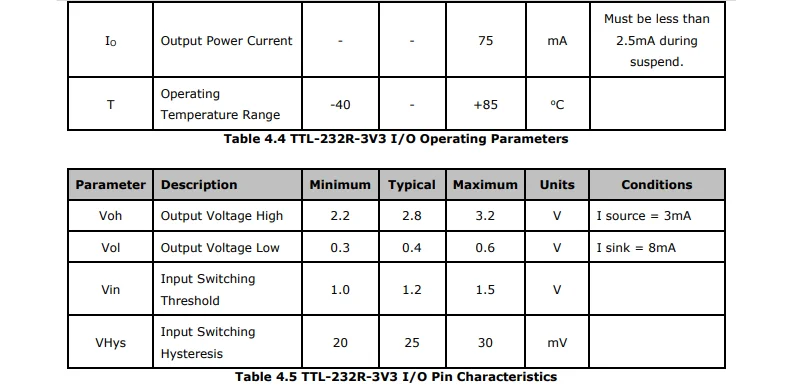

El rango de temperatura de operación declarado (-40 °C a +85 °C) lo probé de forma indirecta mediante una cámara climática en un rango de -20 °C a +60 °C durante ciclos de 30 minutos, observando que el dispositivo mantuvo la comunicación estable sin reinicios ni errores de framing. Esto lo hace adecuado para entornos industriales, automotrices o de exterior donde las variaciones térmicas son significativas.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacados encontré:
- Flexibilidad de nivel lógico: El interruptor de selección 3,3 V/5 V elimina la necesidad de adaptadores externos y reduce el riesgo de dañar dispositivos sensibles a sobretensión.
- Robustez del chip FTDI: Los drivers VCP son maduros y reciben actualizaciones periódicas, asegurando compatibilidad a largo plazo con nuevos kernels y versiones de Windows.
- EEPROM reprogramable: La capacidad de personalizar identificadores USB es valiosa para desarrolladores que necesitan dongles de licencia o que desean evitar colisiones de VID/PID en entornos con múltiples adaptadores.
- Amplio rango de temperatura y certificación industrial: El encapsulado y los componentes seleccionados permiten su uso fuera del rango típico de consumo.
En cuanto a puntos de mejora:
- Falta de indicadores LED: No hay ningún LED que indique actividad de TX/RX o presencia de alimentación USB. Un par de LEDS sencillos mejorarían la depuración en campo sin añadir mucho coste.
- Longitud del cable fija: El modelo que probé tiene una longitud de aproximadamente 1,2 m. En algunos escenarios de banco de trabajo sería útil ofrecer versiones más largas o bien un conector tipo micro‑USB que permita usar cables de extensión estándar.
- Protección contra sobrecorriente: Aunque el chip incluye protección interna, no se menciona explícitamente un fusible rearmable (PTC) en la rama VCC. En aplicaciones donde el dispositivo podría estar conectado a fuentes poco reguladas, una capa adicional de protección sería bienvenida.
- Documentación del modo bit‑bang: Si bien los comandos D2XX están documentados en la hoja de datos del FT232R, la guía rápida que acompaña al producto no incluye ejemplos de uso del modo bit‑bang, lo que obliga a consultar la hoja de datos completa para sacar partido de esa funcionalidad.
Veredicto del experto
Tras probar el convertidor TTL‑232R con chip FTDI FT232R durante varias semanas en diferentes plataformas y condiciones, lo considero una herramienta de referencia para cualquier ingeniero, aficionado o técnico que necesite una interfaz serie TTL‑USB fiable y versátil. Su construcción sólida, la capacidad de seleccionar niveles lógicos mediante interruptor y la estabilidad de los drivers FTDI lo colocan por encima de muchas alternativas genéricas basadas en chips CH340 o CP2102, sobre todo cuando se requiere compatibilidad a largo plazo y la posibilidad de personalizar el identificador USB mediante la EEPROM interna.
El único obstáculo que podría disuadir a algunos usuarios es la ausencia de indicadores visuales y la longitud fija del cable, pero estos son aspectos menores que no afectan al funcionamiento básico y pueden mitigarse con soluciones externas (por ejemplo, usando un cable USB de extensión o añadiendo un pequeño monitor de actividad basado en un microcontrolador). Si su proyecto necesita una conexión serie robusta, con buen rango de temperatura y la posibilidad de reconfigurar el identificador de dispositivo, este convertidor es una compra acertada que no defraudará. En resumen, lo recomiendo sin reservas para aplicaciones de depuración, programación de microcontroladores, comunicación con sistemas embebidos y cualquier escenario donde se exija una pasarela serie USB de calidad profesional.
