Conversor RS232 a RS485 con DB9 Macho/Hembra

Análisis general del producto

He puesto a prueba este conversor RS232 a RS485 con conector DB9 macho/hembra en entornos donde conviven equipos antiguos de puerto serie y redes RS485 modernas. Su propuesta es clara: convertir TXD/RXD de un puerto RS232 en dos líneas diferencial RS485 para comunicaciones balanceadas, ya sea en configuración punto a punto o multipunto. La alimentación se obtiene directamente del puerto RS232 a través de RTS y DTR, lo que elimina la necesidad de una fuente externa y promete una instalación plug-and-play sin drivers. En escenarios de automatización, control de acceso o gestión de presencia, este tipo de solución facilita migraciones sin reemplazar equipos existentes. La nota frecuente de que la distancia puede crecer significativamente en RS485 respecto a RS232 es especialmente atractiva para redes repartidas en planta o áreas de producción.

Desde la experiencia, la clave de este dispositivo es su simplicidad: conectas un equipo RS232, conectas el bus RS485 en los otros extremos y ya está. La descripción y las preguntas frecuentes refuerzan que se trata de una solución orientada a usuarios que buscan rapidez de despliegue y reducción de costos de migración, sin complicaciones de software ni configuraciones complejas. En términos de uso real, funciona mejor en escenarios donde la demanda principal es ampliar alcance y número de nodos sin necesidad de drivers o fuentes externas.

Calidad de construcción y materiales

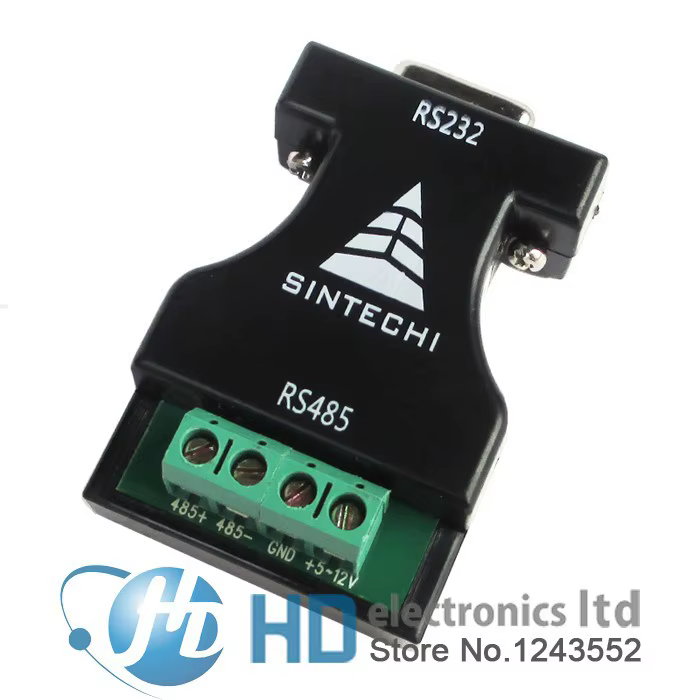

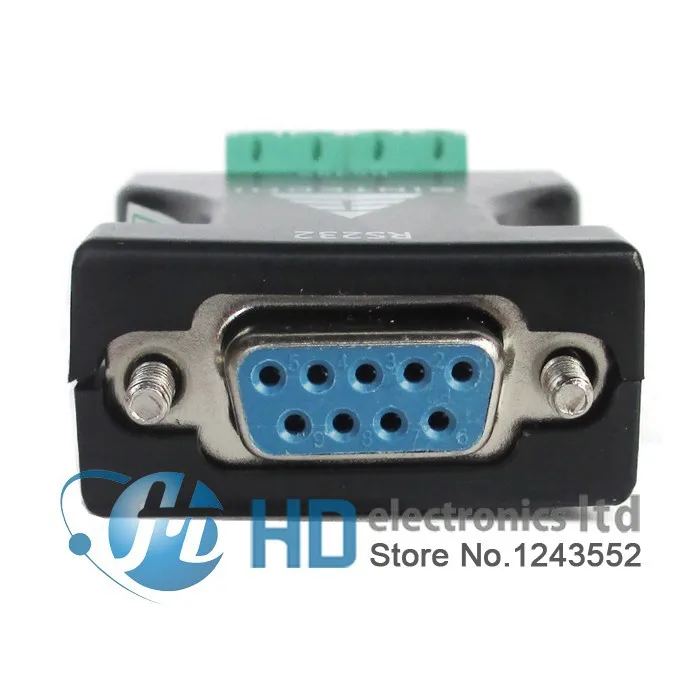

La presencia de conectores DB9 macho/hembra y el formato descrito sugieren un diseño compacto y respetuoso con instalaciones industriales ligeras. La fotografía proporcionada (vista frontal y detalle) indica que el dispositivo sigue el esquema típico de interfaces RS232 a RS485: un pequeño módulo de intercambio de señales entre dos mundos seriegros. Dado que la alimentación se extrae de RTS y DTR, la construcción debe garantizar cierta robustez en la línea de suministro, especialmente en cables largos donde la caída de tensión podría afectar el transceiver RS485. No se mencionan características de aislamiento galvanico ni protecciones específicas frente a picos o transitorios; por tanto, en entornos con ruidos industriales intensos convendría verificar si existe protección básica (escarcheo de pines, protección ESD) o considerar añadir aislamiento en una solución de respaldo.

La ausencia de drivers y la promesa de plug-and-play son positivos para instalación rápida, pero también señalan una construcción fundamentalmente pasiva: depende de las condiciones de la red RS485 (terminaciones correctas, biasing adecuado) para un rendimiento estable. En resumen, parece una opción de bajo perfil físico y técnico, adecuada para implementaciones rápidas siempre que se mantengan buenas prácticas de cableado y blindaje.

Compatibilidad y rendimiento

• Compatibilidad: afirma cumplir estándares EIA/TIA y funcionar con cualquier dispositivo RS232. Eso garantiza una interoperabilidad razonable con equipos típicos de laboratorio, maquinaria industrial y terminales de control que utilizan puertos DB9 RS232.
• Alimentación: no requiere fuente externa, ya que toma energía a través de RTS y DTR del puerto RS232. Esto simplifica el montaje en racks o puestos de trabajo donde el suministro adicional sería incómodo.
• Comunicación: habilita transmisión de tipo semidúplex sobre RS485, lo que es coherente con la naturaleza de muchos sensores y controladores distribuidos en redes de planta. El bus RS485 admite multipunto, y la descripción indica que se pueden conectar múltiples dispositivos remotos, ideal para redes de sensores o controladores dispersos.
• Alcance: la FAQ menciona distancias de hasta 1200 metros a 9600 baudios. Este dato es clave: a esa velocidad el tramo largo es razonable; a velocidades mayores, la distancia típica se vería reducida y deberían considerarse terminaciones y bias adecuados. El rendimiento real en entornos con interferencias depende fuertemente de la calidad de la alineación de la línea, la impedancia y la cablera.
• Limitaciones de uso: no es adecuado para aplicaciones que requieren comunicación full-dúplex. Si un equipo requiere simultaneidad TX/RX plena con respuestas rápidas, este dispositivo no sería la mejor solución. En entornos donde se necesite alta velocidad o comunicación bidireccional simultánea, conviene evaluar opciones con aislamiento y/o soluciones que soporten full-dúplex o generar una topología de red que minimice esa limitación.
• Configuración y control: se indica control de flujo automático y ausencia de drivers. Esto es favorable para setups simples, ya que el propio equipo gestionaría el control de la línea RS232 y el bus RS485 sin intervenciones de software, lo cual minimiza la superficie de fallo relacionada con la configuración.

Contextos de uso práctico:

• En un centro de control de acceso, conectar una cerradura electrónica y un lector RS232 a un único bus RS485 para centralizar lectura de eventos sin saturar la consola de gestión.
• En una pequeña línea de automatización, ampliar un puerto serie a varios sensores de presencia en un almacén, manteniendo un único RS232 maestro y múltiples esclavos en RS485.
• En señalización de paneles de estacionamiento, centralizar datos de varios paneles con una consola central sin necesidad de tocar el software de cada dispositivo.

Comparando de forma genérica con alternativas sin entrar en marcas, este tipo de conversor sin aislamiento ni alimentación externa suele destacarse por su simplicidad y bajo costo frente a soluciones que añaden aislamiento, reguladores, o redundancia de alimentación. Si la prioridad es migrar rápidamente desde RS232 a RS485 sin cambios estructurales de la red, es una opción razonable. Si la red exige aislamiento galvánico, protección frente a transitorios o mayor densidad de nodos, convendrán soluciones con esas características.

Consejos prácticos de uso o mantenimiento:

• Asegurar terminaciones adecuadas en los extremos de la red RS485 y considerar resistencias de terminación de 120 Ω si la topología es lineal y la longitud es grande.
• Verificar que los cables sean de par diferencial apantallado cuando la distancia sea significativa y en entornos ruidosos.
• Confirmar que el bus RS232/RS485 no superponga líneas de alimentación o control que puedan introducir caídas de tensión que afecten RTS/DTR.
• Si la distancia real supera lo esperado o hay fallos intermitentes, prueba con diferentes baudios para confirmar la robustez de la línea y evalúa la necesidad de aislamiento o repetidores.
• En configuraciones multipunto, documenta la topología y la asignación de direcciones para evitar conflictos de broker de datos o colisiones lógicas.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:
  • Instalación plug-and-play sin necesidad de drivers.
  • Alimentación integrada desde RTS/DTR, sin fuente externa.
  • Soporta multipunto y ampliación de distancia RS485 frente a RS232.
  • Compatibilidad afirmada con estándares RS232/RS485 (EIA/TIA) y sin requerimientos de software.
• Aspectos mejorables:
  • Falta mención de aislamiento galvanico entre RS232 y RS485; en entornos con variaciones de potencial o ruidos intensos sería conveniente una opción con aislamiento para mayor seguridad eléctrica.
  • Claridad sobre velocidades de baudios soportadas y límites prácticos más allá de 9600 baudios; sería útil conocer límites superiores y tolerancias.
  • Detalles sobre protección ante transitorios, ESD o sobretensiones para uso en plantas industriales con maquinaria pesada.
  • Mayor información sobre la distribución de pines y posibles configuraciones de direcciones en escenarios multipunto (cómo se gestionan colas o maestros/esclavos).

Veredicto del experto

Este conversor RS232 a RS485 con DB9 macho/hembra es una solución pragmática para integrar equipos legacy con redes RS485 sin complicaciones de alimentación o software. Su mayor valor reside en la simplicidad: plug-and-play, sin necesidad de fuente externa y capacidad de conectar múltiples dispositivos en un bus. Es especialmente adecuado para migraciones rápidas en automatización ligera, control de acceso o gestión de presencia donde la prioridad es ampliar alcance y número de nodos sin modificar la infraestructura existente.

Sin embargo, no es la opción óptima si se requieren comunicaciones full-dúplex, aislamiento galvánico o protección reforzada contra ruidos y transitorios. En esos casos, convendría evaluar alternativas con características de aislamiento, mayores capacidades de protección y/o configuración avanzada. En cualquier caso, para proyectos de migración incremental y entornos con RS232 relativamente benignos, este dispositivo ofrece una ruta clara, económica y suficientemente robusta para empezar a modernizar redes sin desechar hardware antiguo.
