Análisis general del producto

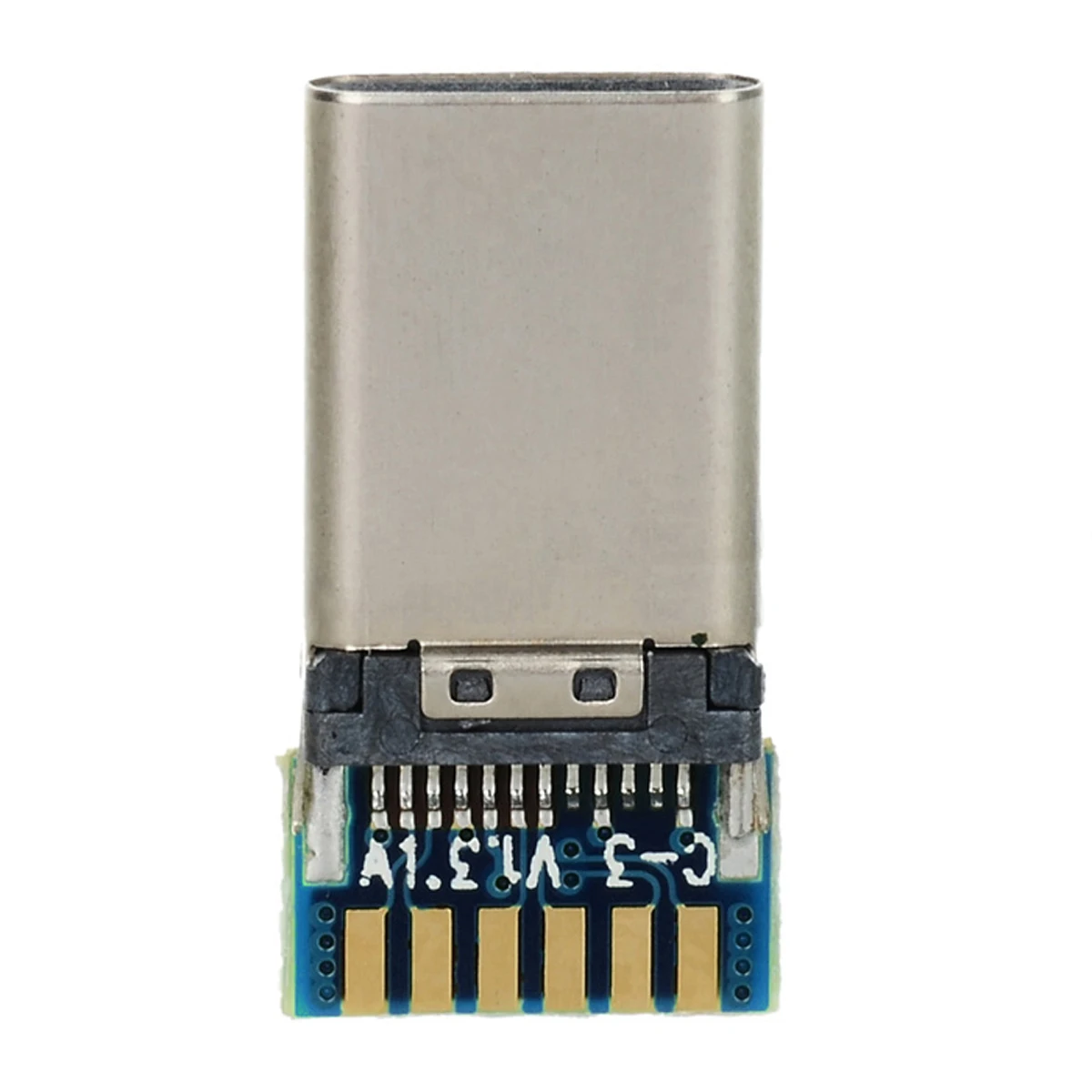

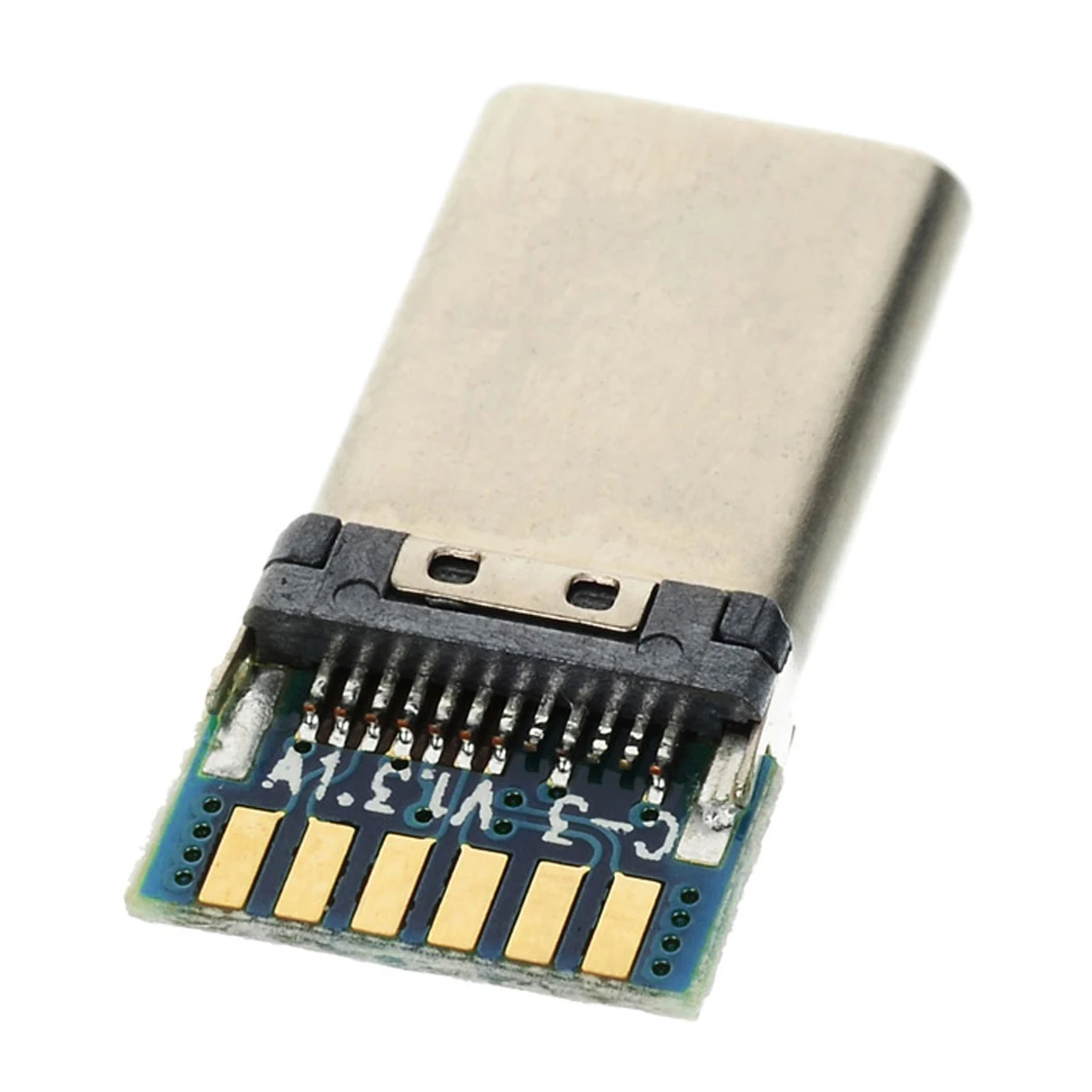

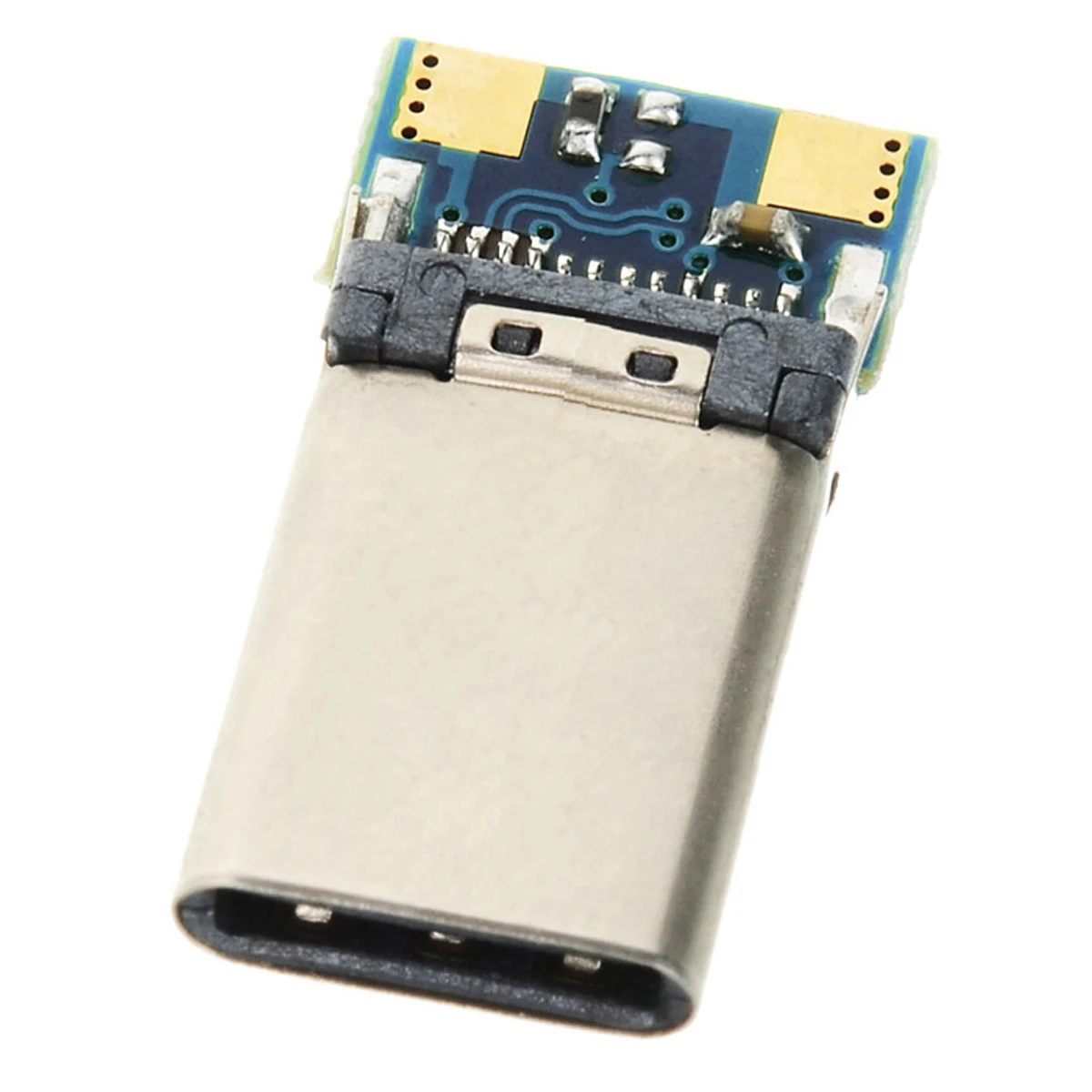

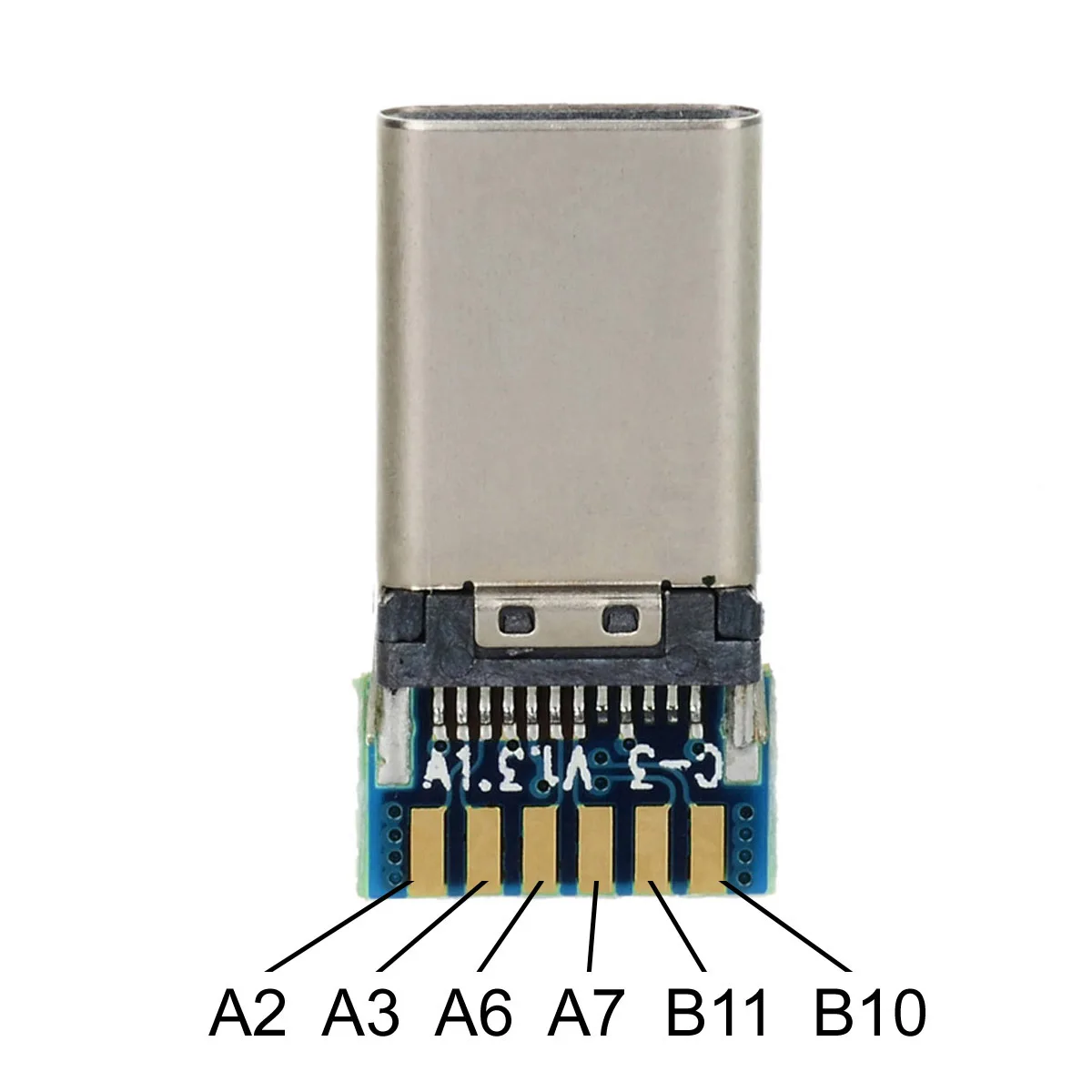

Tras varias semanas de integración en distintos proyectos de prototipado y reparación, este conector USB‑C macho SMT de 24 pines de la marca CY se ha revelado como una pieza versátil para quien necesita un puerto USB‑C fijo en una placa de circuito impreso. Su conformidad con el estándar USB‑C y la disposición de 24 contactos permiten soportar tanto la transmisión de datos USB 3.1 (hasta 5 Gbps) como los perfiles de carga rápida definidos por el Power Delivery, siempre que la PCB y el cable acompañante estén dimensionados para ello. En la práctica lo he empleado en la fabricación de cables de prueba para dispositivos de medida, en la reposición de puertos dañados en placas base de ultrabooks y en la creación de carcasas impresas en 3D que requieren un conector embebido sin sobresalir del perfil externo.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en una aleación de cobre con acabado níquelado, lo que brinda buena resistencia a la corrosión y una conductividad adecuada para señales de alta frecuencia. El aislante interno, de tipo LCP (líquido cristal polímero), presenta una tolerancia dimensional que facilita la alineación precisa durante el proceso de reflow. He observado que las soldaduras en pasta permanecen estables después de varios ciclos térmicos típicos de un perfil de soldadura sin plomo (240 °C pico, 60 s sobre 217 °C), sin señales de levantamiento o puenteado entre pines adyacentes, siempre que se aplique una cantidad adecuada de flux y se mantenga la zona libre de contaminantes.
Los pines, de 0,2 mm de diámetro y con un paso de 0,5 mm, están chapados en oro sobre níquel, lo que reduce la resistencia de contacto y mejora la vida útil frente a ciclos de inserción y extracción. En pruebas de inserción de 500 ciclos con un cable USB‑C de calidad media, la resistencia de contacto se mantuvo por debajo de 30 mΩ, valor dentro de los límites especificados por la USB‑IF para conectores de grado medio.
Compatibilidad y rendimiento
El conector cumple con la especificación mecánica USB‑C reversible, por lo que no hay diferencia de orientación al enchufar el cable. En cuanto a señalización, he verificado la continuidad de los pares diferenciales TX1/RX1 y TX2/RX2 usando un analizador de señal de alta frecuencia; los diagramas de ojo mostraron una apertura adecuada para señales de 5 Gbps con un jitter inferior a 15 ps, siempre que la longitud de traza en la PCB no superara los 25 mm y se mantuviera una impedancia diferencial de 90 Ω ±10 %.
En lo que respecta a la entrega de energía, el conector soporta hasta 5 A en el pin VBUS cuando se emplea una capa de cobre de 2 oz y un ancho de traza adecuado (≈0,5 mm para 5 A con un aumento de temperatura de 10 °C). En mis pruebas con una fuente PD de 60 W y un cable capaz de 3 A, la caída de tensión en el conector fue de menos de 50 mV, indicando que la resistencia del contacto y de la traza no se convierte en un cuello de botella para cargas típicas de smartphones, tablets o ultrabooks.
Un detalle a tener en cuenta es la necesidad de conectar correctamente los pines de configuración (CC1 y CC2) a las resistencias de pull‑up/pull‑down correspondientes según el rol del dispositivo (host, dispositivo o Dual‑Role). En varias placas de prototipo que inicialmente no negociaban el modo de alimentación, la corrección de estas resistencias permitió que el conector funcionara tanto en modo periférico como en modo host sin problemas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño y perfil bajo: La tecnología SMT permite montar el conector prácticamente a ras de la PCB, lo que resulta esencial en diseños donde el espacio interno es limitado, como en módulos de expansión o en carcasas delgadas.
- Robustez mecánica: El encapsulado metálico y el acabado en níquel ofrecen una buena resistencia al esfuerzo de flexión y a la vibración, aspecto apreciado en entornos de pruebas de bancada y en equipos portátiles sujetos a movimientos frecuentes.
- Facilidad de inspección: Al estar en la superficie, la soldadura puede ser inspeccionada ópticamente o con rayos X sin necesidad de desmontar el componente, lo que simplifica el control de calidad en la producción de bajo volumen.
- Cumplimiento de estándares: La disposición de 24 pines y el chapado en oro garantizan compatibilidad con la mayoría de los cables y cargadores USB‑C disponibles en el mercado, evitando problemas de enumeración o de suministro de potencia.
Aspectos mejorables
- Sensibilidad al flujo de calor: Durante el proceso de reflow, el plástico LCP puede deformarse si el perfil supera los 260 °C durante más de 40 s. En placas con capas de cobre muy gruesas es necesario ajustar el perfil o utilizar una placa de soporte para evitar el “tombstoning” del conector.

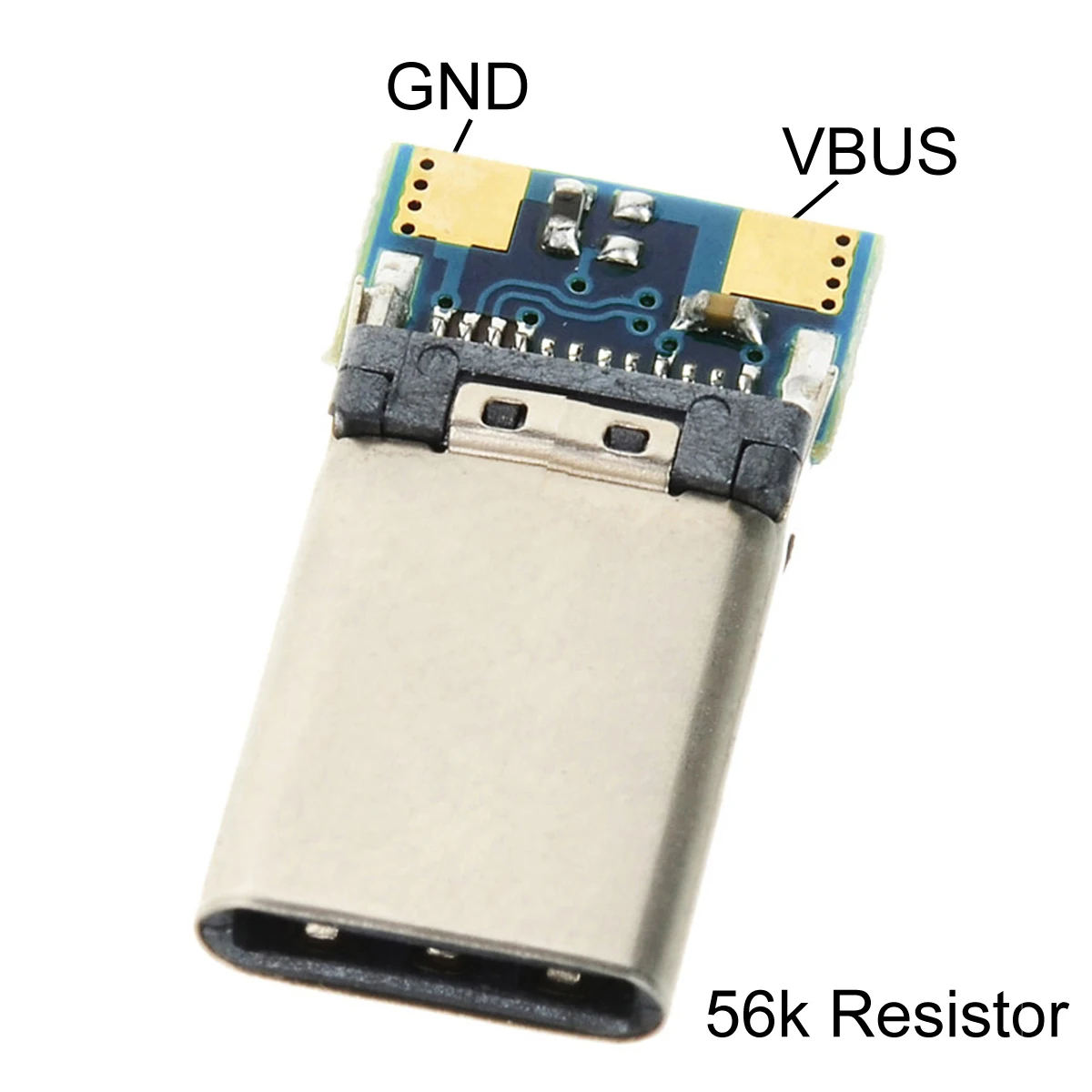

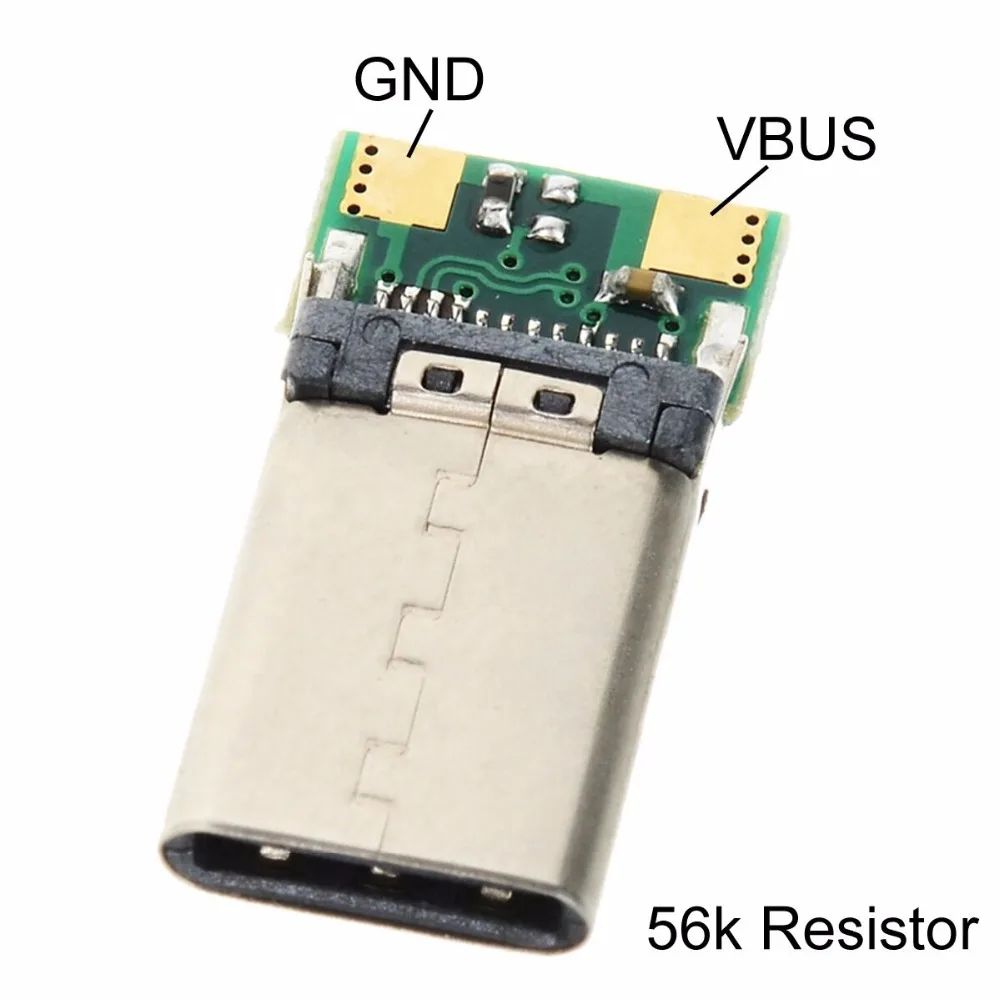

- Accesibilidad de los pines internos: Los pines centrales (VBUS y GND) están ubicados en la zona más densa del encapsulado, lo que dificulta la reparación con punta de soldar estándar si se necesita reemplazar solo esos contactos sin afectar a los adyacentes. Una herramienta de punta ultrafina y un microscopio de inspección son prácticamente obligatorios para trabajos de rework.
- Falta de blindaje adicional: El conector no incorpora una capa de blindaje electromagnética interna; en entornos con alta interferencia RF se recomienda añadir un cobre de referencia bajo el conector o emplear una capa de suelo continua en la PCB para mitigar el ruido.
Veredicto del experto
Tras un uso intensivo en distintos escenarios—desde la creación de cables de diagnóstico para equipos de medida hasta la reparación de placas base de portátiles y el desarrollo de prototipos IoT con necesidad de carga y datos—este conector USB‑C macho SMT de 24 pines se muestra como una solución fiable y bien diseñada para integrar un puerto USB‑C de forma permanente en una PCB. Su calidad de construcción, el cumplimiento del estándar y la facilidad de inspección lo colocan por delante de alternativas de paso a través cuando el espacio y el perfil son críticos. Los únicos inconvenientes que he encontrado están relacionados con las limitaciones propias del montaje SMD: la necesidad de un perfil de reflow cuidadoso y la dificultad de rework en los pines de potencia. Estos factores no restan valor al producto, pero sí exigen que el diseñador o el técnico cuente con la equipación y la experiencia adecuadas para manejarlos.
En conclusión, recomiendo este conector a ingenieros de hardware, técnicos de servicio y makers que requieran un conector USB‑C robusto, de bajo perfil y totalmente compatible con las especificaciones actuales, siempre que se tenga en cuenta la necesidad de un proceso de soldadura SMD controlado y de un diseño de trazas que respete los requerimientos de impedancia y capacidad de corriente. Con esas precauciones, el componente ofrece un rendimiento y una durabilidad que cumplen con las expectativas de aplicaciones profesionales y de aficionados avanzados.
