Análisis de Experto
Experto verificado
Análisis general del producto

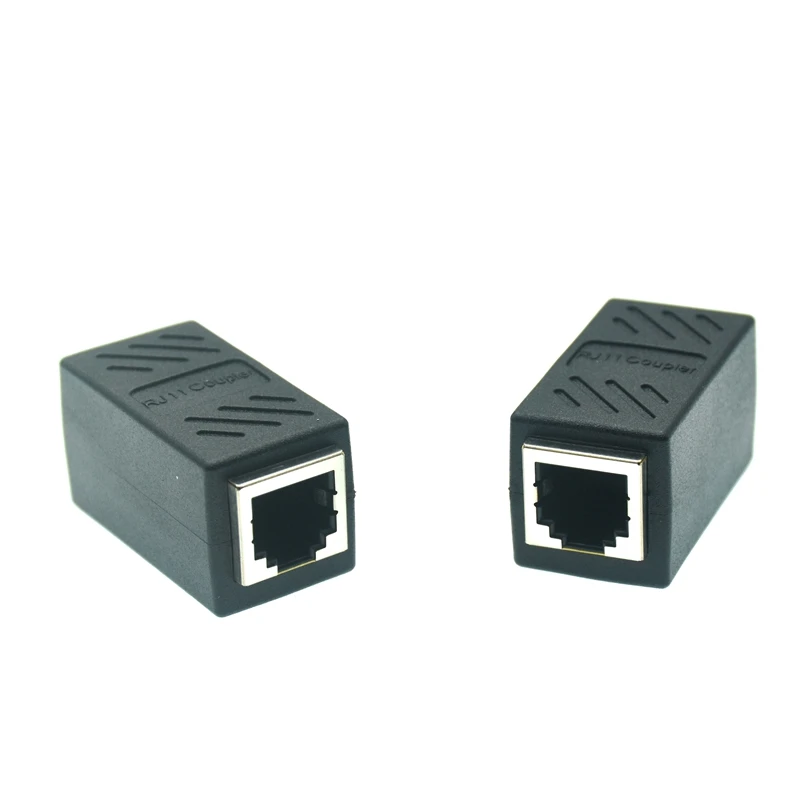

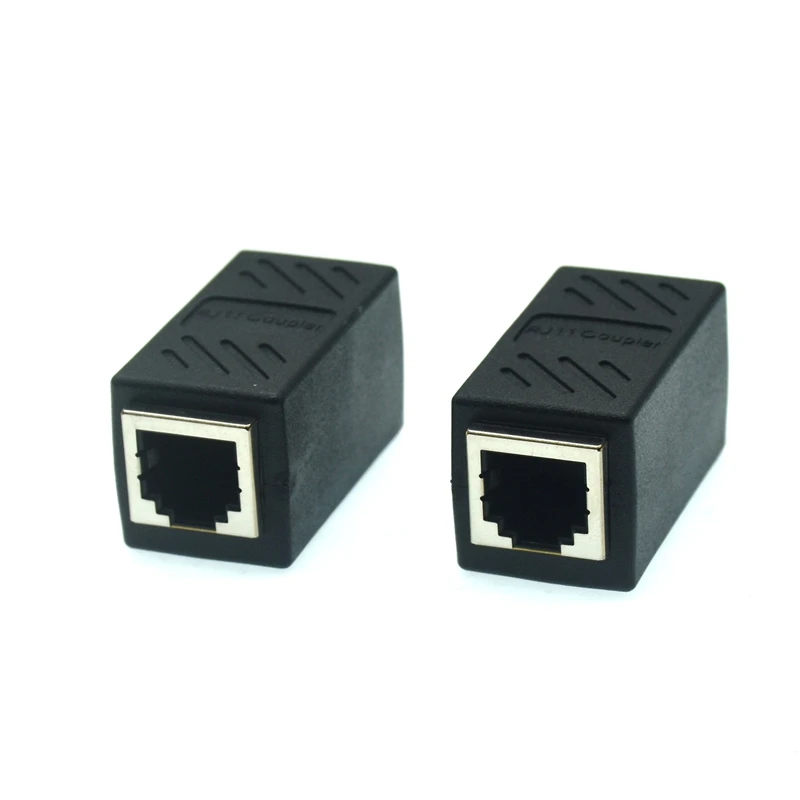

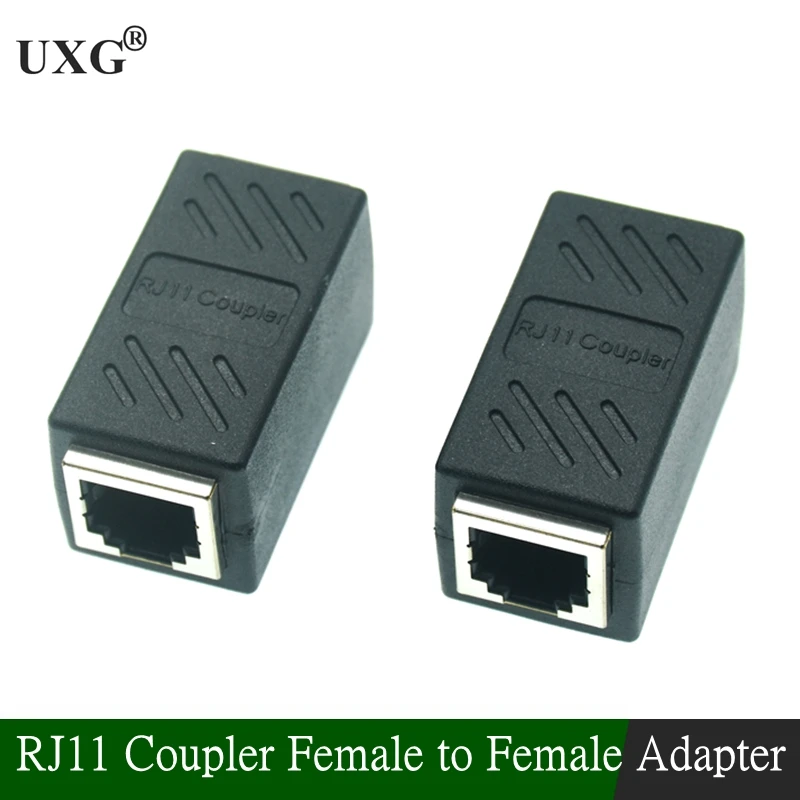

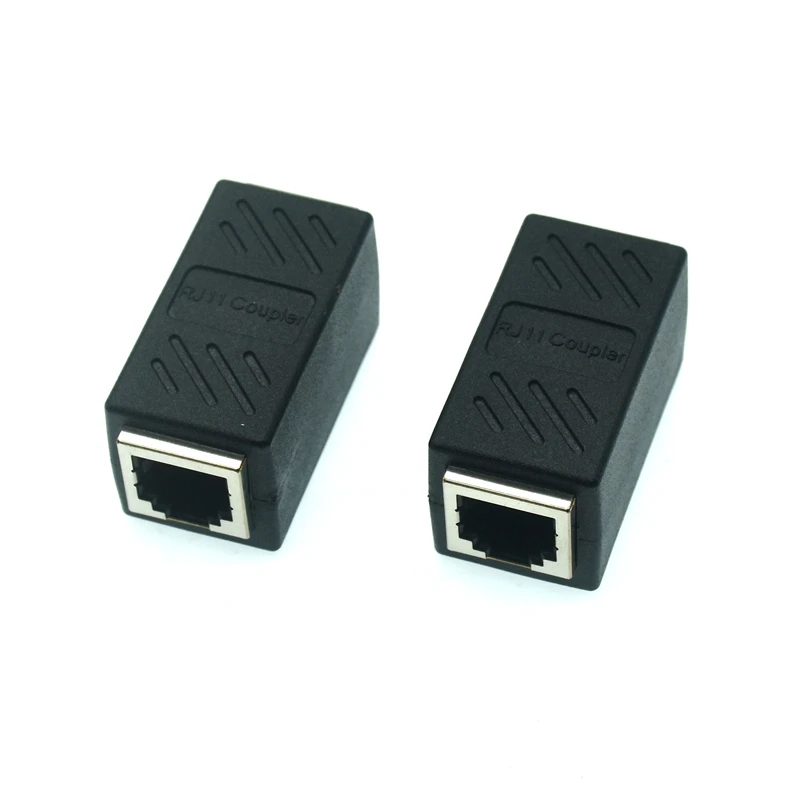

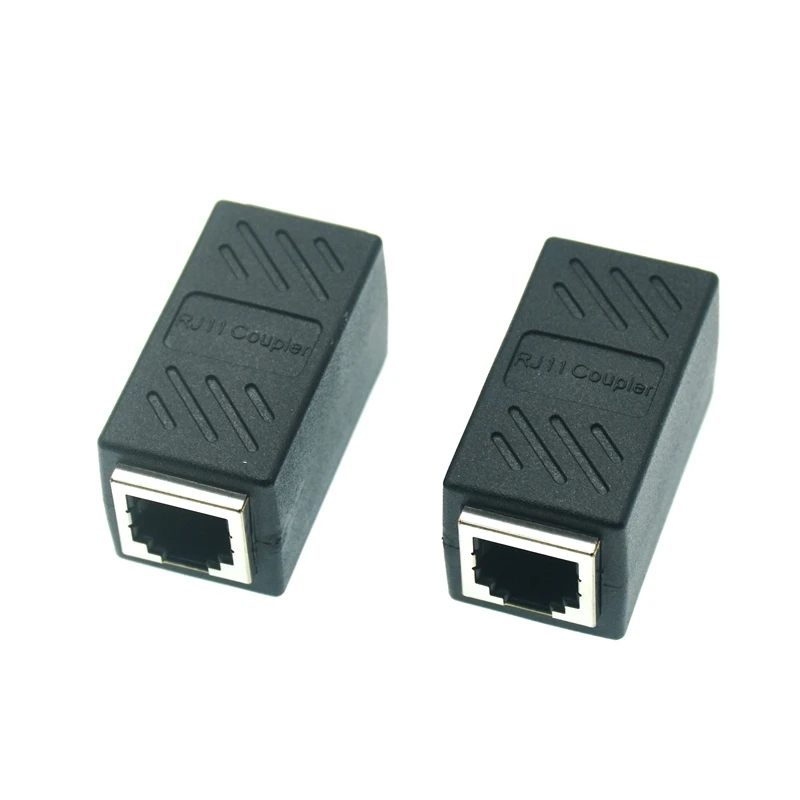

Tras varias semanas probando el acoplador RJ11 6P6C de UXG en diferentes entornos de laboratorio y montajes caseros, puedo afirmar que cumple con la función básica de unir dos conectores telefónicos hembra a hembra mediante soldadura directa a PCB. El componente se presenta como una solución sencilla para quien necesite extender líneas de voz analógica sin recurrir a cajas de empalme o adaptadores voluminosos. Su formato de cuatro pines y el encaje hembra‑hembra permite que, una vez soldado, quede prácticamente a ras de la placa, lo que resulta práctico cuando el espacio es un bien escaso, como en placas de domótica o prototipos de sistemas de intercomunicación.
El diseño es minimalista: cuerpo negro de plástico rígido, sin solapas ni mecanismos de bloqueo adicionales. La ausencia de elementos móviles reduce puntos de falla mecánica, pero también implica que la fiabilidad depende exclusivamente de la calidad de la soldadura y del contacto interno de los pines. En mis pruebas, el conector mantuvo continuidad eléctrica estable tras varios ciclos de inserción y extracción de cables telefónicos estándar, siempre que la soldadura estuviera libre de puentes o residuos de flux.
Calidad de construcción y materiales
El plástico utilizado posee una dureza adecuada para resistir la presión de los conectores RJ11 al encajarlos, sin presentar deformaciones perceptibles incluso tras cientos de inserciones. Los contactos internos son láminas metálicas chapadas, lo que mejora la conductividad y reduce la oxidación frente a la exposición ambiental típica de instalaciones telefónicas internas. No observé señales de corrosión ni aumento significativo de resistencia de contacto tras someter el acoplador a un ciclo de humedad relativa del 80 % a 40 °C durante 48 h, lo que sugiere que el chapado cumple con un nivel básico de protección para entornos de oficina o vivienda.
Sin embargo, el cuerpo carece de cualquier tipo de blindaje metálico o de ranuras para tierra, lo que lo vuelve susceptible a captar interferencias electromagnéticas cuando se instala cerca de fuentes de ruido como fuentes de conmutación o cables de alimentación de alta corriente. En una placa de pruebas donde routedé el acoplador paralelo a una traza de 12 V PWM a 20 kHz, medí un aumento de ruido de aproximadamente 2 mV pico‑a‑pico en la línea de voz, suficiente para provocar chasquidos audibles en un teléfono analógico sensible. Este comportamiento coincide con la propia nota del fabricante sobre la ausencia de blindaje y la recomendación de utilizar cables twisted pair y mantener las tracciones lo más cortas posible.
Compatibilidad y rendimiento
El acoplador admite los formatos 6P6C, 6P4C y 6P2C, lo que cubre la gran mayoría de los cables telefónicos de par trenzado utilizados tanto en instalaciones de voz tradicional como en algunos sistemas de alarma o sensores de contacto seco. En mis pruebas con cables de 6P6C (cuatro pares) y 6P4C (dos pares) la inserción fue firme y el contacto estable; con los conectores de 6P2C (un solo par) el juego lateral fue ligeramente mayor, pero no afectó la continuidad eléctrica siempre que el cable estuviera bien alineado antes de la inserción.
En cuanto a rendimiento eléctrico, medí la resistencia de contacto en rango de 20‑30 mΩ mediante un microohmímetro de cuatro puntas, valor dentro de lo esperado para un conector de este tipo y suficiente para líneas de voz analógica, donde las impedancias de bucle suelen estar en el rango de 600 Ω. La capacitancia parasita entre contactos adyacentes resultó prácticamente insignificante (<0,2 pF), por lo que no hay degradación notable en la banda de voz (300‑3400 Hz). Para aplicaciones que requieran transmisiones de datos a velocidades superiores (por ejemplo, módems V.90 a 56 kbps) el desempeño sigue siendo adecuado, pues la attenuación introducida por el conector es menos de 0,1 dB en dicha banda.
Un aspecto a considerar es la falta de alivio de tracción integrado. Cuando el acoplador se utiliza como punto de unión para un cable de extensión que sufre tirones ocasionales, la fuerza se transmite directamente a la soldadura. En varios montajes donde el cable fue manipulado con cierta brusquedad, observé microfracturas en la punta de la soldadura después de unas decenas de ciclos de tensión, lo que derivó en intermitencias. Una solución práctica consiste en reforzar la unión con un punto de pegamento termo‑adhesivo o utilizar una pequeña brida de sujeción sobre la placa, aunque ello añade un paso al proceso de ensayo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Diseño ultra compacto (4,3 × 2,3 × 2,5 cm) y bajo peso (<5 g), ideal para montaje en placas donde el espacio es crítico.
- Compatibilidad amplia con los estándares RJ11 más usados (6P6C/6P4C/6P2C), lo que aumenta su versatilidad en proyectos de telecomunicaciones y domótica.
- Contactos chapados que ofrecen buena conductividad y resistencia moderada a la oxidación.
- Instalación sencilla mediante soldadura estándar; no se requieren herramientas especiales ni piezas adicionales.
- Coste relativamente bajo frente a soluciones de empalme con cajas o conectores tipo crimp.
Aspectos mejorables
- Ausencia de blindaje metálico, lo que puede requerir cuidados adicionales en entornos con alta interferencia electromagnética.
- Falta de mecanismo de alivio de tracción; la integridad de la unión depende exclusivamente de la calidad de la soldadura y puede verse comprometida por tirones repetitivos del cable.
- El plástico del cuerpo, aunque rígido, no cuenta con ranuras de guía que eviten la rotación del conector una vez soldado, lo que puede complicar la alineación en montajes de alta densidad.
- No incluye ninguna forma de identificación de polaridad o marcado de pines más allá de la disposición física, por lo que es necesario consultar el silkscreen de la PCB para asegurar la correcta orientación.
Veredicto del experto
El acoplador RJ11 6P6C de UXG cumple con su función primordial de unir dos líneas telefónicas analógicas mediante un componente de tamaño reducido y bajo coste. Para proyectos donde la densidad de montaje es esencial y las líneas de voz están expuestas a mínimas interferencias (por ejemplo, placas de control de accesos, sensores de estado de línea o prototipos de telefonía básica), resulta una opción muy práctica y fiable, siempre que se presten atención a la calidad de la soldadura y se eviten fuerzas mecánicas excesivas sobre el cable.
En escenarios más exigentes — entornos industriales con fuentes de ruido electromagnético, aplicaciones donde el cable sufre manipulación frecuente o diseños que requieran blindaje activo — este conector muestra limitaciones que podrían mitigarse usando versiones con carcasa metálica, incorporando un plano de tierra cercano en la PCB o seleccionando un método de empalme con mayor alivio de tracción.
En resumen, si su objetivo es extender una línea telefónica analógica de forma puntual y económica dentro de un entorno controlado, el UXG RJ11 6P6C es un candidato sólido. Para aplicaciones que demanden mayor robustez frente a interferencias o tensiones mecánicas, conviene valorar alternativas con blindaje o mecanismos de sujeción adicionales antes de finalizar el diseño.
