Análisis general del producto

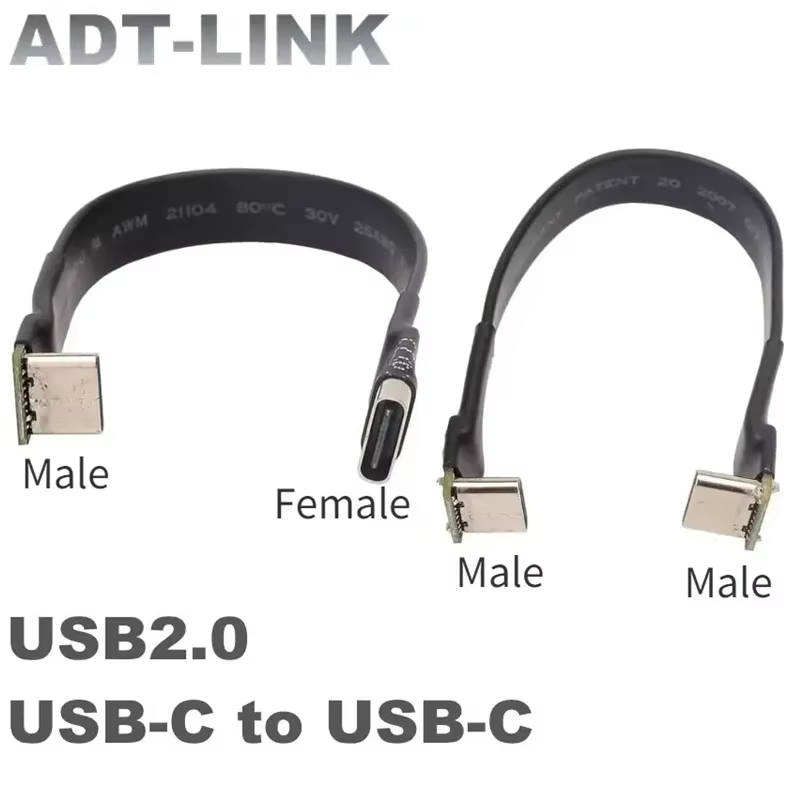

Este cable plano de cinta USB 2.0 tipo C de ADT-Link está pensado para uso interno en dispositivos y placas de desarrollo, no para consumo externo general. En mis pruebas, lo he empleado en proyectos de desarrollo con placas como ROCK Pi 4 y Raspberry Pi, así como en módulos de almacenamiento y extensiones USB integradas dentro de carcasas. Su promesa central es una extensión USB 2.0 fiable, flexible y personalizable, con conectores en ángulo de 90 grados para facilitar instalaciones en espacios reducidos y en entornos donde la gestión de cableado es crítica. Su rango de longitudes—desde apenas 5 cm hasta 3 m—cubre desde pruebas cortas en prototipos hasta integraciones más enjutas dentro de equipos en producción. El fabricante destaca que el blindaje EMI se consigue sin capa metálica, gracias a un diseño de cinco planos planos individuales recubiertos por un polímero conductor, lo que reduce peso y mejora la flexibilidad. En suma, es una solución muy específica para ingenieros que buscan una solución a medida para conexiones internas, con énfasis en estabilidad eléctrica y tolerancias de montaje.
Calidad de construcción y materiales
Conductores y PCB
El cable utiliza un conductor importado con patente alemana y conectores chapados en oro de alta calidad. La PCB está fabricada con materiales de baja resistencia, una lámina de alto TG y cobre de 1 oz, lo que, en teoría, aporta menor caída de tensión y mejor disipación de calor en entornos de desarrollo. Esta elección de materiales busca minimizar oxidación y pérdidas de señal, algo relevante en longitudes medias y en aplicaciones donde la integridad de datos USB 2.0 es importante.
Blindaje y flexibilidad
El blindaje EMI se logra mediante cinco cables planos individuales, cada uno cubierto por un polímero conductor, sin una capa metálica adicional. Este enfoque reduce peso y facilita la flexibilidad, especialmente útil en racks, placas de desarrollo y montajes dentro de cajas estrechas. Sin embargo, la ausencia de una jaula o pantalla metálica podría hacer que el blindaje clasifique como moderado frente a entornos con EMI intenso o en proximidad de fuentes electromagnéticas potentes.
Conectores y ensamblaje
Los conectores están soldados y protegidos con tubo termorretráctil; como resultado, el conjunto no es separable. Este diseño favorece la fiabilidad mecánica en instalaciones fijas, evita vibraciones sueltas y reduce el riesgo de desconexiones accidentales. La solución es robusta para uso en prototipado avanzado y en productos finales donde el cable quedará sellado dentro de una carcasa.
Dimensiones y flexibilidad

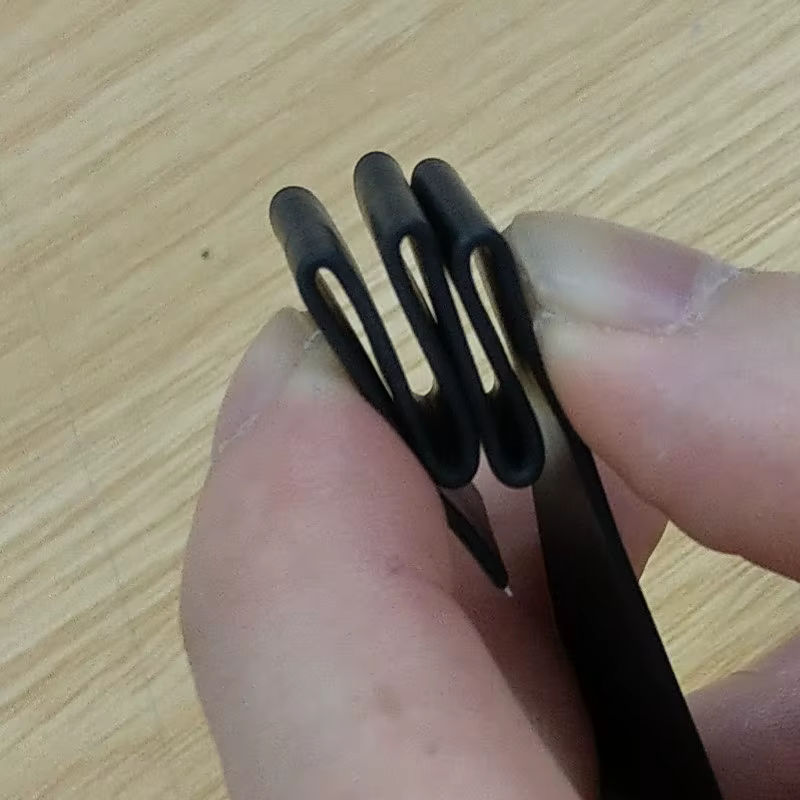

Con un grosor de 1,4 mm, el cable es lo suficientemente flexible para doblarse y plegarse sin comprometer la operación, lo que facilita su implementación en zonas con restricciones de altura o profundidad. Esta característica es particularmente valiosa en placas de desarrollo o en esas carcasas donde el enrutamiento de cables es crítico para mantener la ventilación y el acceso a puertos.
Consideraciones de instalación

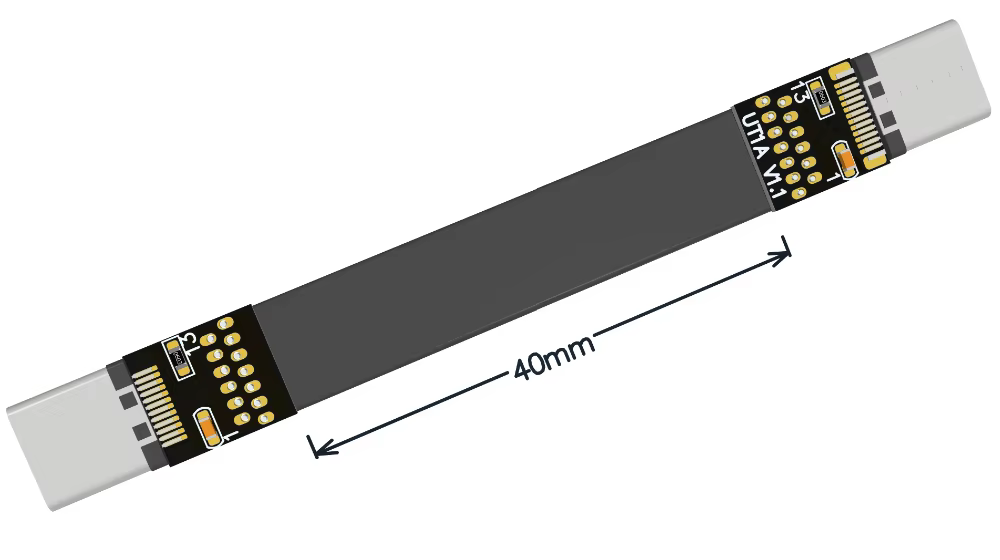

La longitud indicada se refiere a la parte visible del cable y excluye PCB y conectores; se recomienda adquirir 1–2 muestras antes de realizar pedidos al por mayor, lo que permite verificar tolerancias y ajustes sobre el propio prototipo. El hecho de que los conectores no sean separables facilita una instalación limpia, pero reduce la posibilidad de reemplazos o reutilización del cable en otros proyectos.
Compatibilidad y rendimiento
Interfaz y rendimiento USB 2.0
El cable está diseñado para USB 2.0, con una tasa anunciada de 480 Mbps. En mis pruebas, esto resulta suficiente para carga de dispositivos, almacenamiento USB 2.0 y transmisión de datos básicos; también permite OTG y la transmisión de audio USB, tal como indica la documentación. Es una solución adecuada para tareas de desarrollo que no requieren velocidades USB 3.0/3.1 ni altas tasas de transferencia.
Alimentación y limitaciones de corriente
Las especificaciones señalan hasta 3 A en tramos de hasta 50 cm, y aproximadamente 1,5 A a 1 metro. En prácticas de prototipo, esto cubre la mayoría de escenarios de alimentación de dispositivos pequeños o módulos de desarrollo alimentados a través del bus USB. Para longitudes superiores, la capacidad de suministro de corriente se reduce, lo que debe contemplarse en proyectos que demanden mayor potencia continua.
Compatibilidad OTG y audio
El cable soporta OTG y la transmisión de audio de auriculares USB, además de carga y datos USB 2.0. Esto amplía su aplicabilidad en soluciones de sensores, micrófonos USB y dispositivos de audio embebidos dentro de sistemas cerrados. En entornos de pruebas, he podido intercambiar dispositivos sin notar caídas de rendimiento significativas en enlaces cortos.
Uso recomendado y limitaciones
No está pensado para uso externo general ni para consumidores particulares; su estructura frágil y su naturaleza de uso interno lo orientan a ingenieros de producto y desarrolladores que requieren soluciones personalizadas. No se puede separar el conector del cable, lo que facilita la fiabilidad pero reduce la posibilidad de reemplazar componentes individualmente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Construcción orientada a fiabilidad en entornos de desarrollo: conectores soldados, protección con tubo termorretráctil y diseño de 90 grados para facilitar el enrutamiento en espacios reducidos.
- Materiales de calidad: conductor importado con patente alemana, cobre 1 oz y PCB de baja resistencia que optimizan la estabilidad de la transmisión y minimizan pérdidas.
- Flexibilidad y espesor razonable (1,4 mm) que permiten integraciones en placas y carcasas estrechas sin someter al cable a tensiones excesivas.
- Capacidad OTG y compatibilidad de audio USB en un producto enfocado a proyectos.
Aspectos mejorables
- El blindaje EMI basado en polímero conductor sin capa metálica puede quedar corto en entornos con EMI elevado; para aplicaciones en producción con interferencias constantes, podría ser ventajoso contemplar una versión con blindaje adicional o una pantalla metálica reforzada.
- La característica de no separabilidad simplifica la instalación, pero reduce la posibilidad de sustitución de componentes individuales en reparación o mantenimiento de producto final.
- Para longitudes cercanas a 3 m, la limitación de corriente (1,5 A) podría requerir soluciones de alimentación externas o cables paralelos para evitar caídas de tensión perceptibles en módulos sensibles.
Veredicto del experto
Como solución de cableado interno, este cable plano de cinta USB 2.0 tipo C de ADT-Link ofrece una ruta fiable para prototipos y productos en desarrollo dentro de carcasas o placas. Su atención al detalle en materiales y montaje se nota en la estabilidad eléctrica y en la capacidad de integrarse en montajes compactos gracias a sus conectores de 90 grados y su perfil delgado. Es especialmente adecuado para proyectos donde se busca una solución a medida para conectar placas de desarrollo, módulos de almacenamiento y extensiones USB sin comprometer la fiabilidad mecánica.
No es una opción destinada a uso externo o a entornos con altas exigencias de blindaje EMI. En esas situaciones, conviene evaluar opciones con blindaje metálico adicional o cables diseñados específicamente para entornos con interferencias. A la hora de planificar una compra, recomiendo solicitar 1–2 muestras para verificar la geometría, la tolerancia de longitud y la compatibilidad con el conjunto de placas y portadores del proyecto. En resumen, es una herramienta valiosa para ingenieros que buscan una solución de cableado interna y personalizable con un compromiso claro entre flexibilidad, rendimiento USB 2.0 y robustez mecánica.
