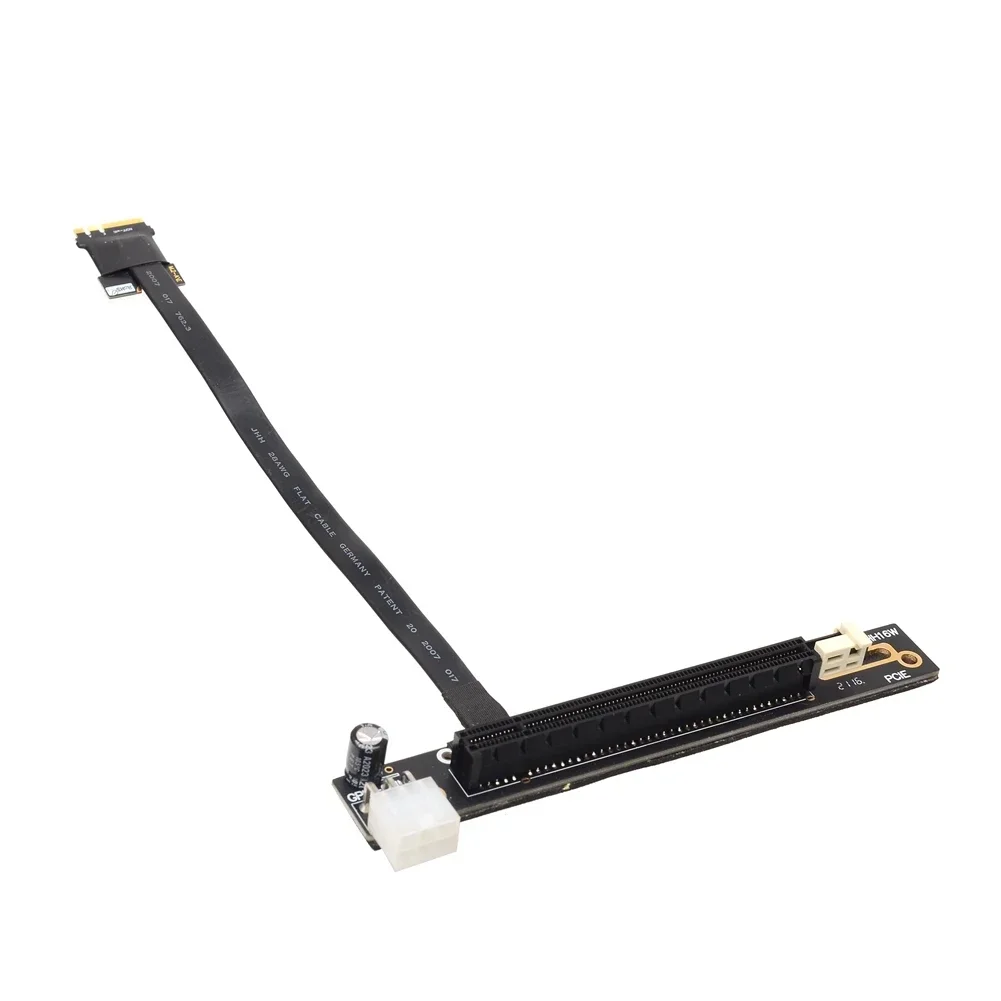

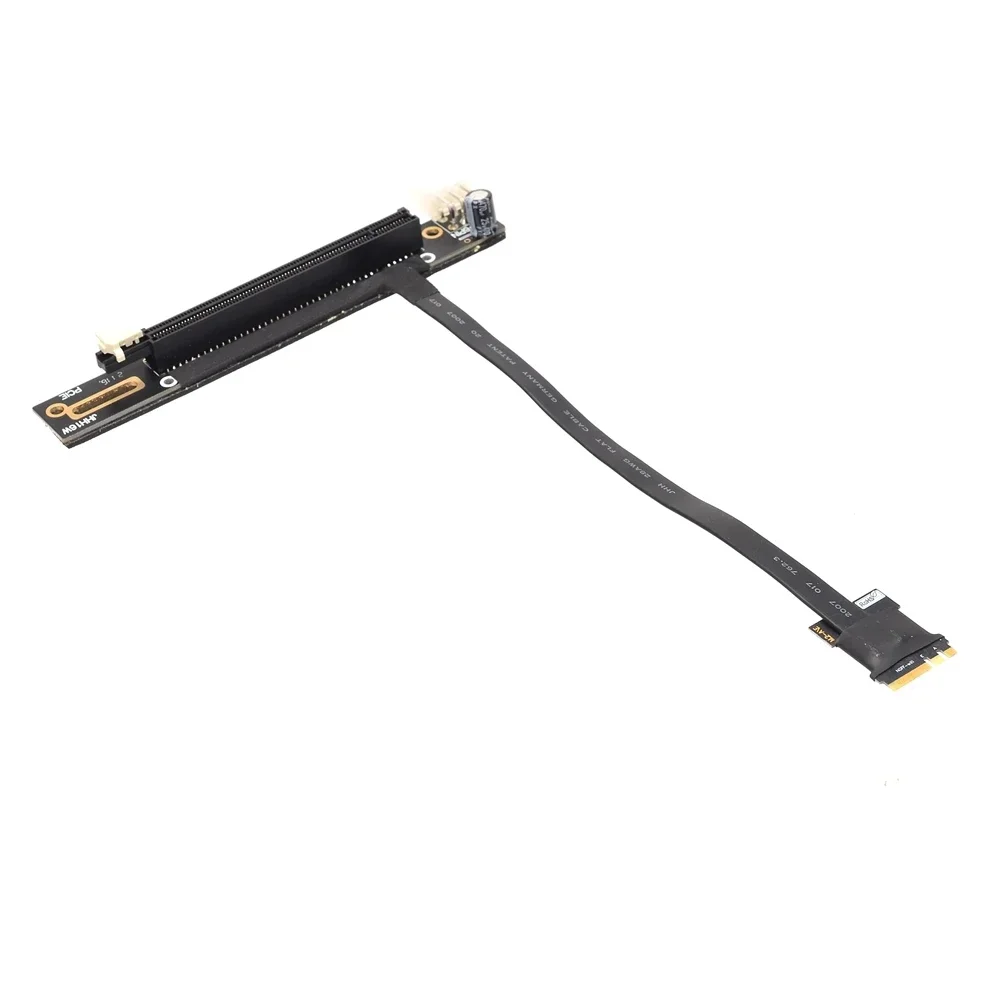

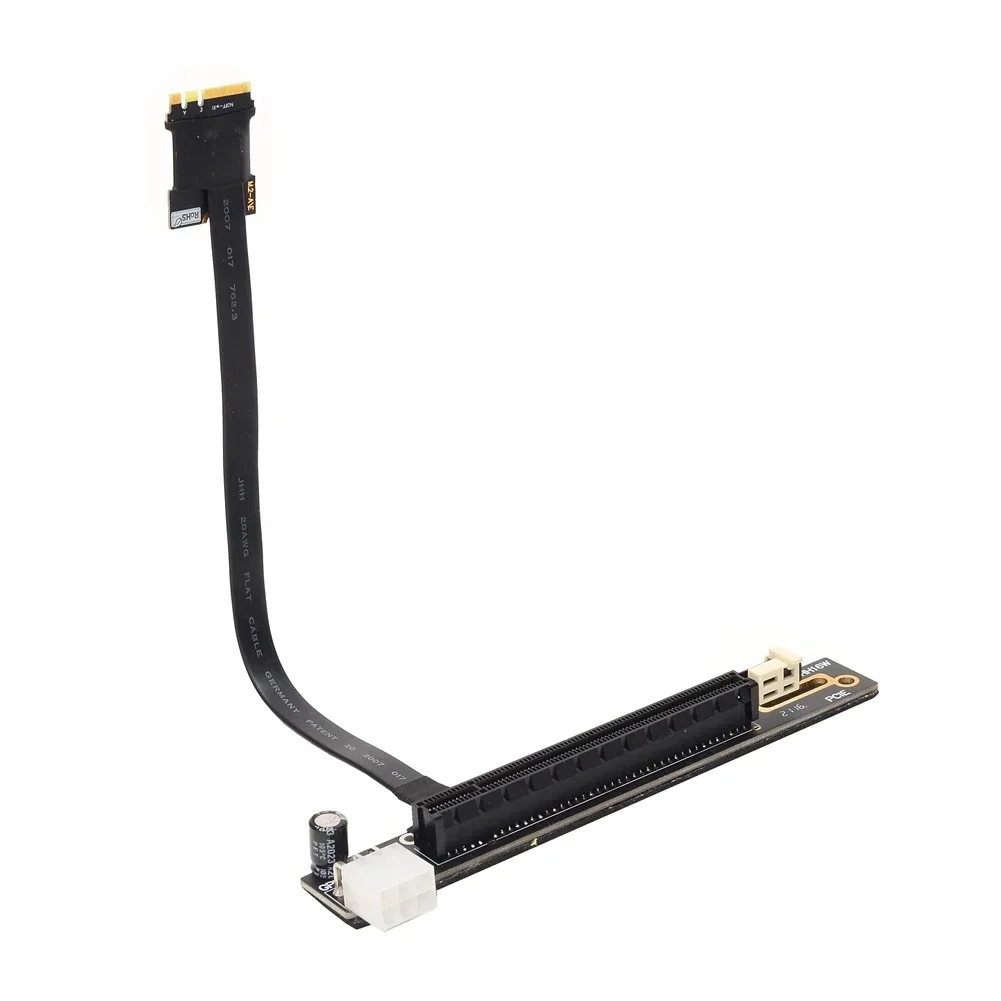

Cable Riser M.2 WiFi a PCI-E 16x con Alimentación 6 Pines

Análisis general del producto

Durante semanas he probado este Cable Extensor PCIe x16 para M.2 WiFi en diferentes escenarios y con varias tarjetas M.2 WiFi tipo A/E Key. Su idea es clara: desplazar la tarjeta inalámbrica del plano de la placa base para posicionar la antena en un lugar con mejor recepción, sin sacrificar la conectividad. En mi experiencia, para setups compactos, racks o mini-ITX, aporta una solución práctica cuando el espacio o el flujo de cableado impide una colocación óptima de la tarjeta. La solución alcanza velocidades teóricas de hasta 8 Gbps gracias a su arquitectura PCIe 3.0 x1, aunque la manera en que se aprovecha depende enteramente de la tarjeta M.2 y de la red inalámbrica que se esté utilizando. La ventaja principal es la flexibilidad física; la desventaja potencial es la complejidad añadida de alimentación y el posible acomodo del cable en diseño de chassis.

Calidad de construcción y materiales

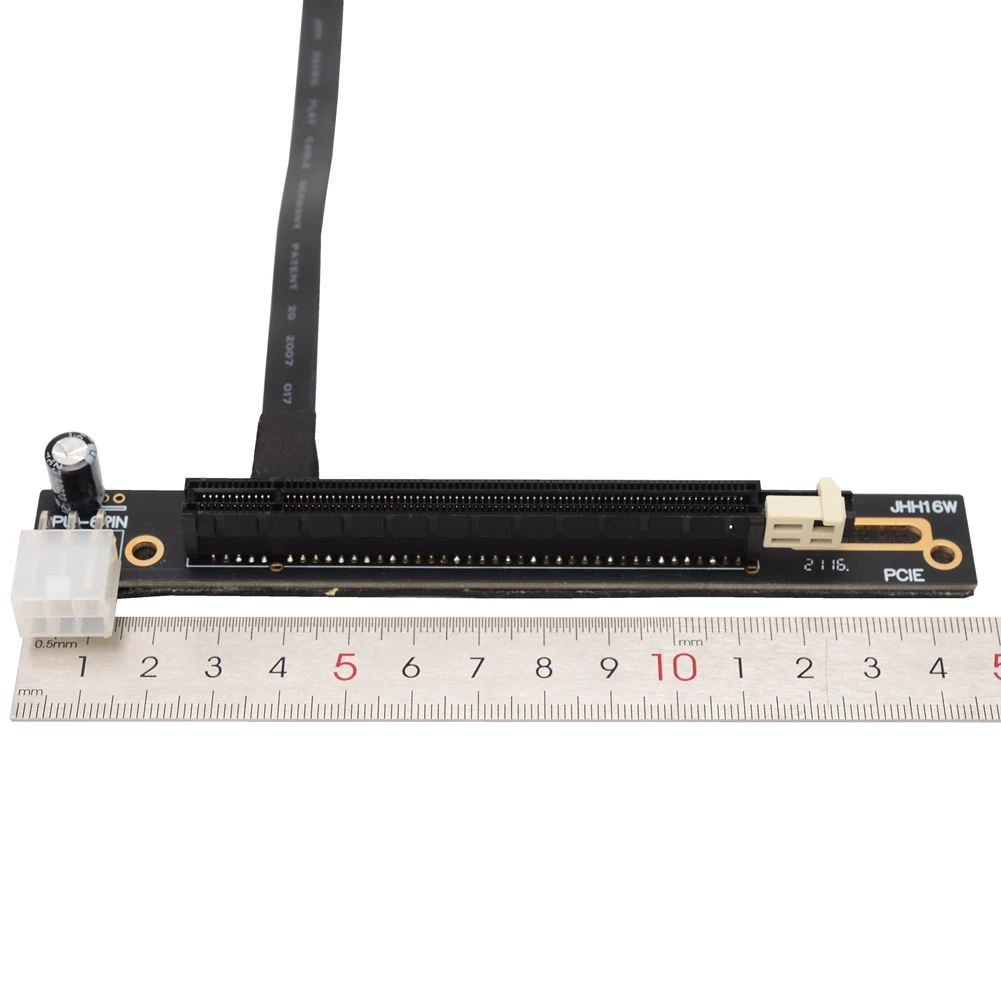

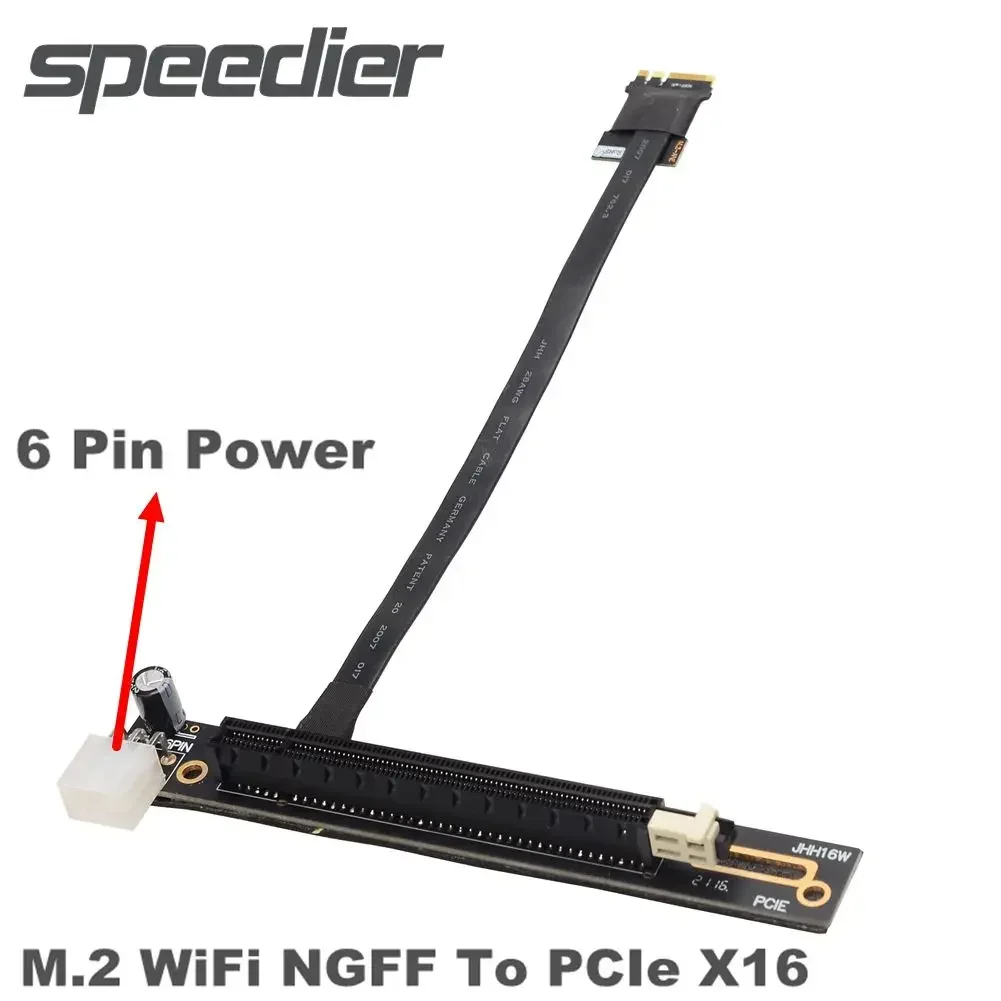

El extensor se apoya en un cable plano y ligero, diseñado para reducir peso y facilitar un recorrido limpio en espacios reducidos. El blindaje EMI descrito, compuesto por cinco cables planos, sugiere una atención razonable a la supresión de interferencias y a la protección de la señal tanto en entrada como en salida de frecuencia. En la práctica, esto se traduce en menor susceptibilidad a ruidos provenientes de fuentes cercanas (fuentes, ventiladores, fuentes de alimentación de alta potencia) cuando la tarjeta WiFi está situada lejos de fuentes de emisión. El conector central de 6 pines para alimentación es una característica notable: exige una fuente que pueda suministrar este consumo adicional de energía, lo que añade cierta complejidad a la instalación y requiere verificación de capacidad de la fuente en rigs más ajustados.

En términos de durabilidad, el cable plano y el conector PCIe deben soportar varias maniobras de montaje sin perder continuidad. Mi experiencia sugiere que, para instalaciones permanentes, conviene fijar el conjunto con bridas o clips para evitar movimientos que puedan aflojar las conexiones, especialmente si el chasis tiene ventiladores que generan vibración.

Compatibilidad y rendimiento

• Compatibilidad: funciona con tarjetas M.2 WiFi tipo A/E Key (NGFF). No es compatible con tarjetas NVMe o SATA M.2. Requiere un slot PCIe x16 en la placa base y admite PCIe 3.0, manteniendo compatibilidad con versiones anteriores, aunque el rendimiento efectivo estará limitado por el estándar del slot y por la tarjeta M.2 en sí.
• Rendimiento: el sistema utiliza lanes PCIe 3.0 x1, con un ancho de banda teórico de 8 Gbps. En el mundo real, para WiFi 6/6E o similar, esa capacidad es más que suficiente para las transferencias de datos típicas de red inalámbrica; el cuello de botella no suele ser la interfaz PCIe, sino el propio chipset WiFi y el ancho de banda de la red. En escenarios de gaming o streaming de 4K, tampoco debería haber cuellos de rendimiento significativos debidos al extensor, siempre y cuando la tarjeta esté correctamente alimentada y posicionada. Un matiz importante: la velocidad de la tarjeta y las conexiones de red siguen depending de la tarjeta M.2 y del router, no del extensor.
• Consideraciones prácticas: la longitud configurable (desde 5 cm hasta 100 cm) ofrece flexibilidad para situar la antena en un punto con mejor ganancia en recepción. Sin embargo, a mayores longitudes aumenta la posibilidad de desbalance de impedance y pérdidas pasivas; por ello, a menudo es preferible mantener longitudes cortas cuando sea posible para preservar estabilidade de señal y evitar pérdidas en el cableado. El diseño plano facilita un cableado ordenado, especialmente en chasis con poco espacio libre.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:
  • Flexibilidad física: permite colocar la tarjeta WiFi en una zona del chassis con mejor visibilidad de las antenas.
  • Compatibilidad amplia dentro de su clase: es compatible con tarjetas M.2 WiFi A/E Key y con PCIe 3.0, con opción de 2.0 hacia atrás.
  • Blindaje EMI razonable: reduce interferencias externas, lo que es especialmente valioso en racks o equipos con múltiples fuentes de ruido.
  • Instalación relativamente limpia: el cable plano y la conectividad directa simplifican el cableado cuando se externaliza la tarjeta de forma permanente.
  • Alimentación dedicada: el conector de 6 pines aporta estabilidad de suministro para tarjetas que demanden más corriente, evitando caídas de rendimiento por alimentación insuficiente.
• Aspectos a considerar o mejorables:
  • Dependencia de energía externa: requiere conexión de alimentación de 6 pines; en sistemas sin PSU modular o con distribución de potencia limitada, la instalación puede requerir adaptaciones.
  • Compatibilidad limitada: no funciona con tarjetas NVMe/SATA M.2, por lo que no es una solución universal para todo tipo de extensiones M.2.
  • Longitud máxima: si se usa la longitud cercana a 100 cm, conviene evaluar el posible impacto en la integridad de la señal y en la gestión térmica, ya que el recorrido más largo aumenta la exposición a interferencias y posibles pérdidas pasivas.
  • Estabilidad mecánica: al ser un extensor con un cable ligero, es importante asegurar bien las conexiones para evitar movimientos que afecten el contacto, sobre todo en equipos con vibración o transporte frecuente.
  • Falta de drivers: aunque el sistema se detecta automáticamente y funciona con los drivers de la tarjeta M.2, es conveniente mantener actualizados los drivers del fabricante de la tarjeta WiFi para evitar incompatibilidades con futuras actualizaciones de sistema.

Consejos prácticos de uso:

• Mantén la longitud lo más corta posible que cumpla la necesidad de posicionamiento de la antena.
• Fija el conjunto al chasis para evitar tensiones en las conexiones, especialmente cerca de ventiladores o fuentes de calor.
• Verifica la fuente de alimentación para asegurar que puede entregar el pin de 6 pines sin inestabilidad.
• Si la antena es desmontable, usa conectores firmes y evita movimientos repetidos que puedan aflojar las conexiones.
• Actualiza los drivers de la tarjeta M.2 y, si es posible, realiza pruebas de throughput en diferentes zonas de la estancia para confirmar la ganancia obtenida con la nueva posición de la antena.

Veredicto del experto

Este extensor PCIe x16 a M.2 WiFi cumple con su misión principal: ofrecer una vía práctica para reposicionar la tarjeta inalámbrica y optimizar la recepción sin sacrificar conectividad. Es una solución atractiva para equipos con factor de forma reducido, racks o instalaciones donde la antena necesita acceso a un entorno con menor obstrucción. En cuanto a rendimiento, la limitación real está en la tarjeta M.2 y en la red, no en el extensor, ya que la interfaz PCIe x1 de 8 Gbps es suficiente para las demandas de WiFi modernas. La necesidad de alimentación de 6 pines y la compatibilidad específica con M.2 A/E Key son consideraciones importantes al planificar la instalación.

En resumen, si buscas flexibilidad de posicionamiento y tienes un sistema compatible (M.2 A/E Key y slot PCIe x16 con capacidad de suministro), este extensor ofrece una mejora tangible en recepción y estabilidad sin complicar excesivamente el flujo de cableado. Para usuarios que requieren soporte para NVMe/SATA M.2 o que desean eliminar cualquier requerimiento de alimentación adicional, podría valer la pena evaluar alternativas de instalación más integradas o soluciones de conectividad inalámbrica por USB, siempre en función del escenario específico.
