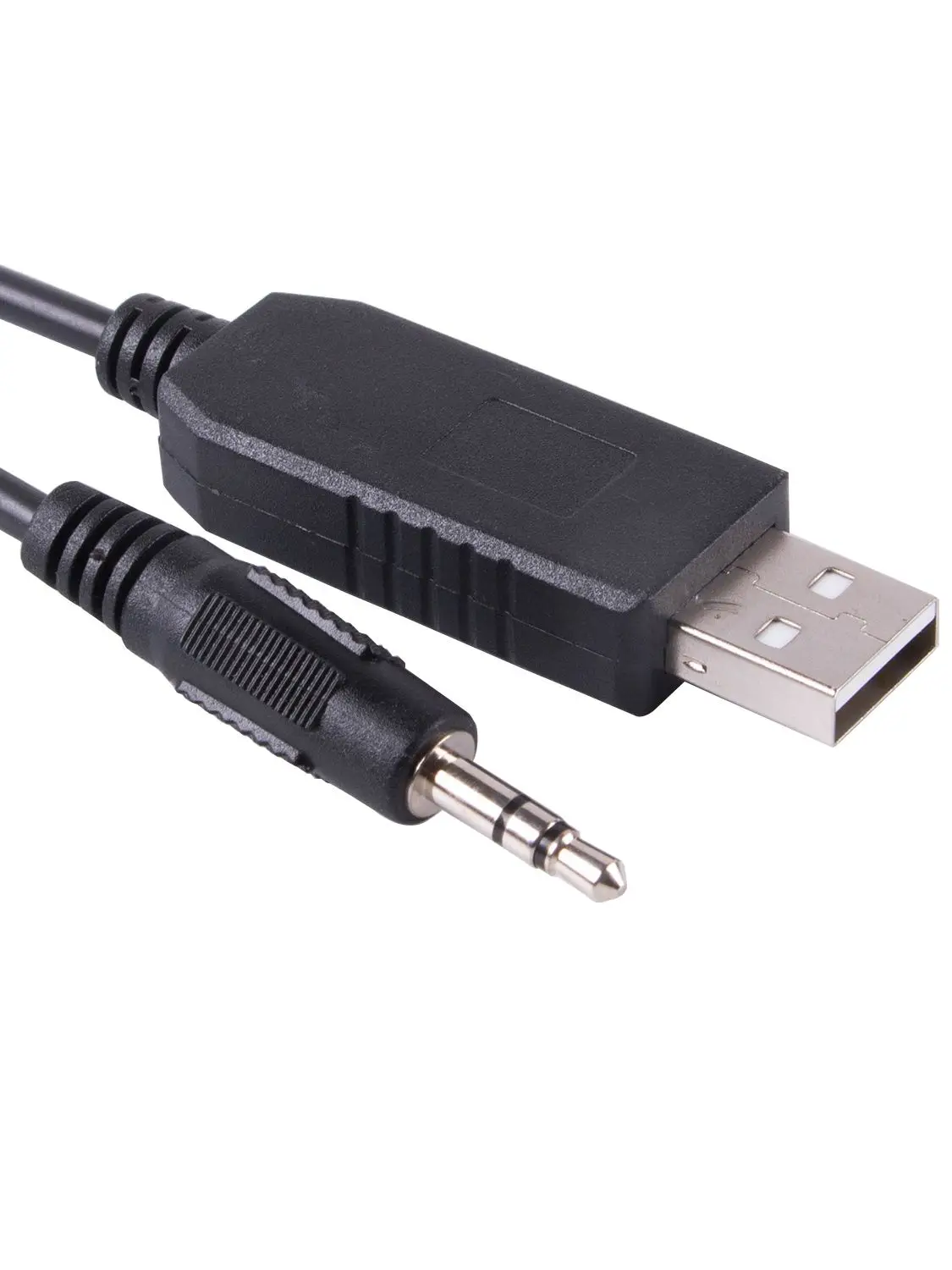

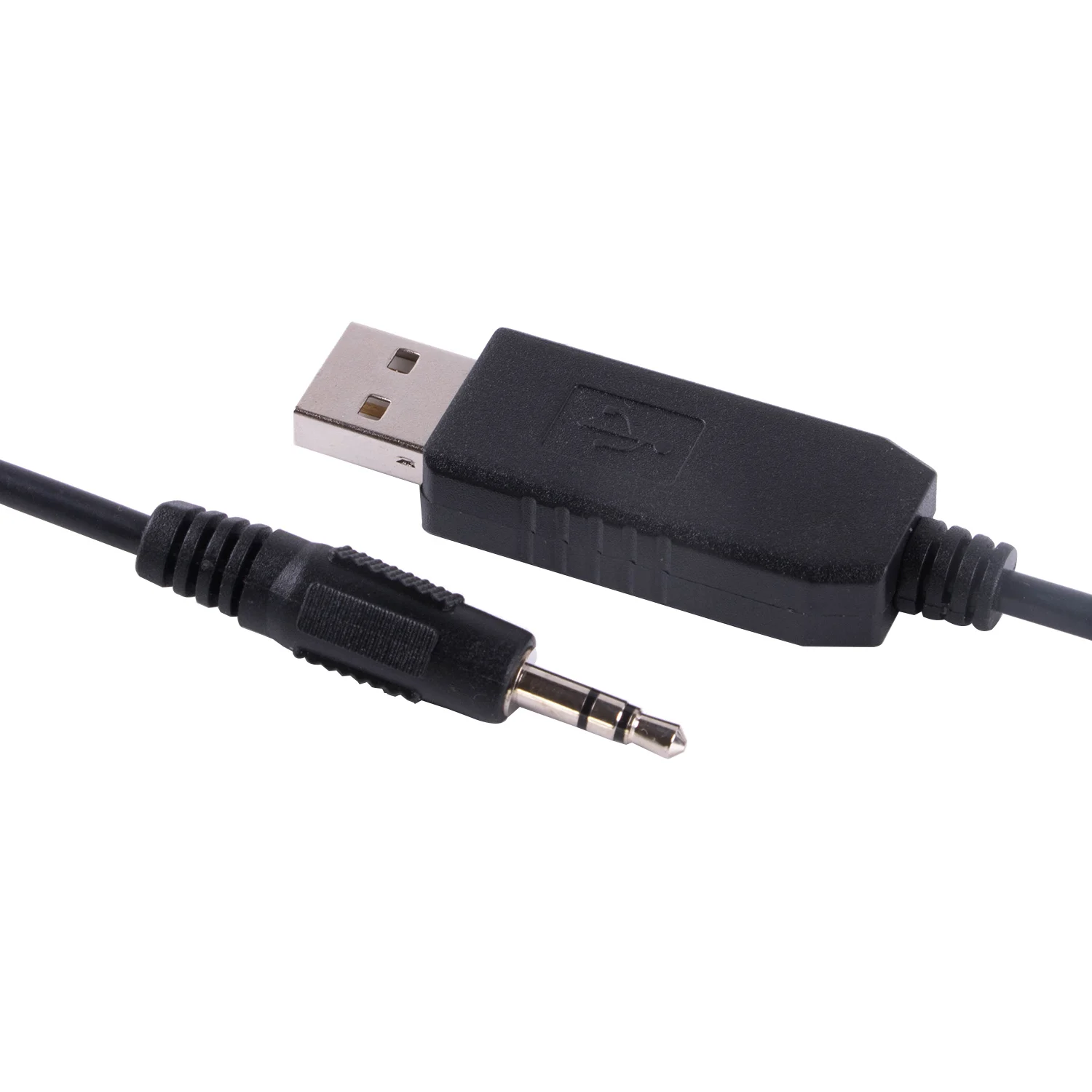

¿Qué es el adaptador PL2303GT USB a RS232 con miniconector de 3,5mm?
Este adaptador serie USB a RS232 permite conectar dispositivos con puerto serie tradicional a un ordenador moderno mediante un miniconector de audio de 3,5mm. Resulta especialmente útil para cableado de consolas de placas Intel Galileo y otros proyectos de electrónica que utilizan este tipo de conexión.

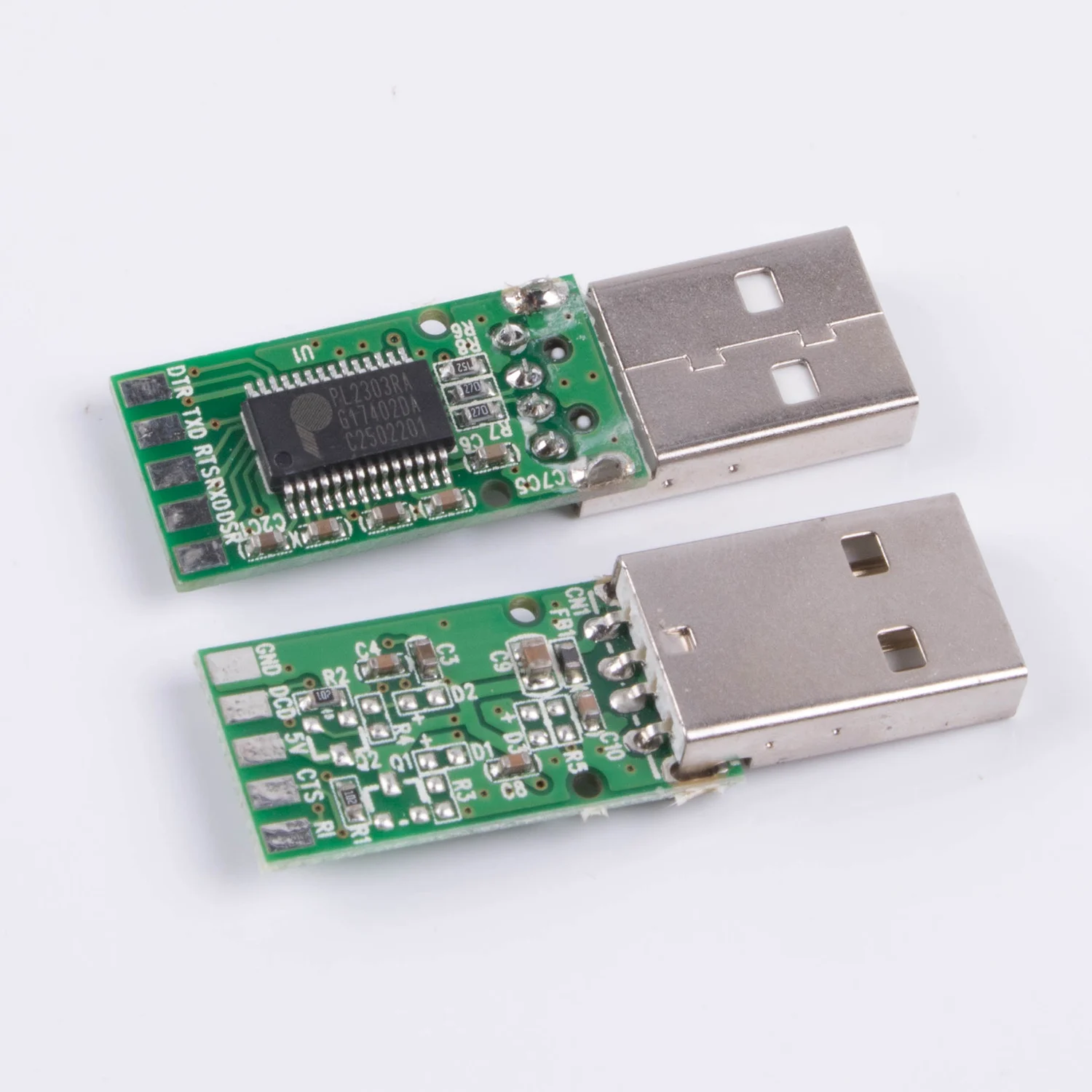

El chip PL2303GT integrado convierte la señal USB en datos serie asíncronos, manteniendo la compatibilidad total con el estándar RS232 (no TTL). El cable de 1,8 metros con Jacket de PVC negro ofrece flexibilidad suficiente para la mayoría de aplicaciones de escritorio y prototipado.
Configuración de pines y señales

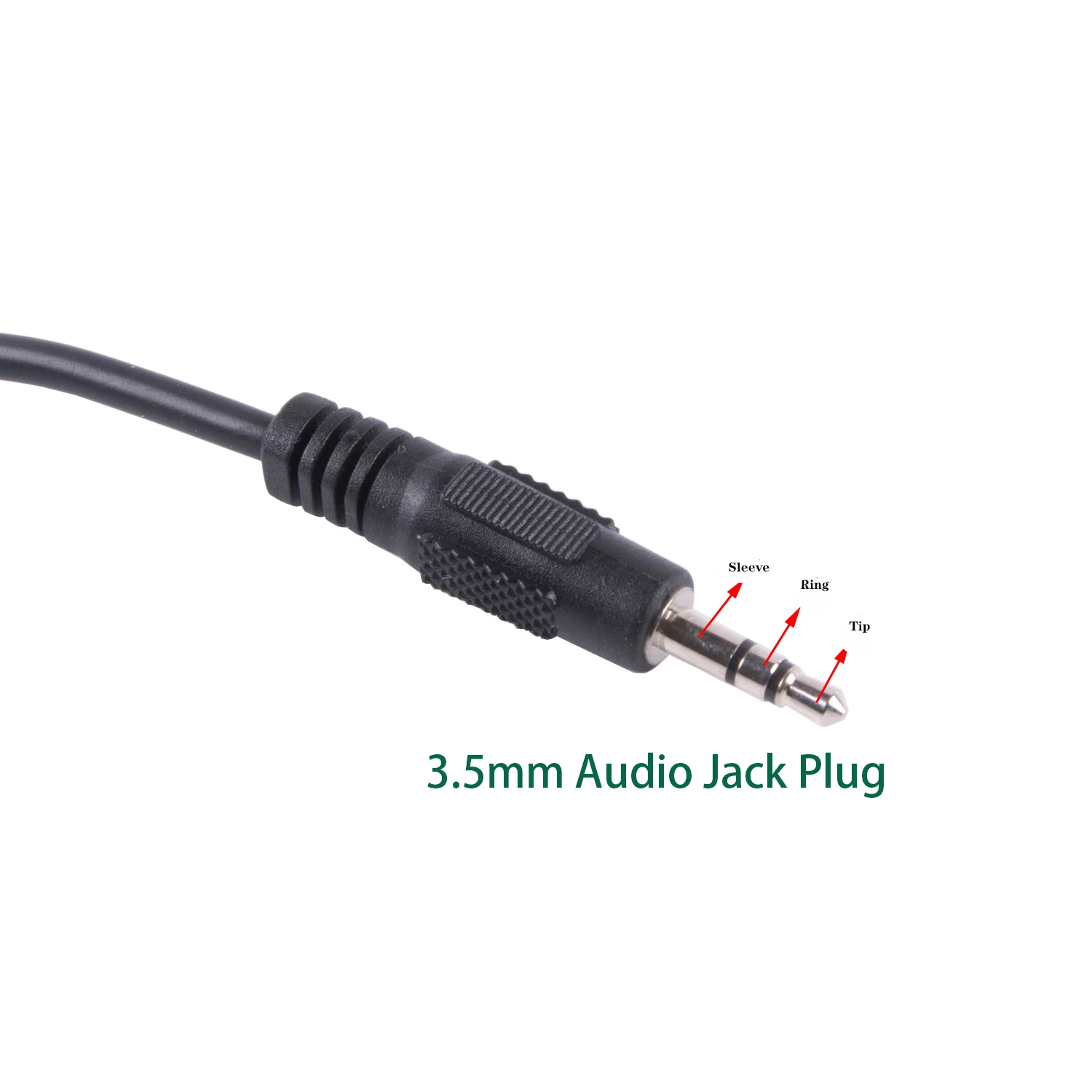

El adaptador sigue el pinout estándar de audio: Tip-RX, Ring-TX, Manguito-GND. También admite personalización con configuración inversa (Tip-TX, Ring-RX).
Las señales disponibles son:
- TXD (transmisión)
- RXD (recepción)
- GND (tierra)
Nota importante: TX del adaptador debe conectarse a RX del dispositivo, y viceversa. Verifica la documentación de tu equipo antes de conectar.
Compatibilidad del adaptador PL2303GT
El convertidor es reconocido como puerto COM virtual mediante controladores VCP disponibles para:
- Windows XP, 7, 8, 10
- Linux
- Mac OS
- Android (mediante OTG)
Soporta velocidades de hasta 1 Mbps, con opciones de 5 a 8 bits de datos y control de flujo por hardware o software. Los controladores se descargan gratuitamente desde la web del fabricante del chip.
Casos de uso habituales
- Programación de microcontroladores y placas de desarrollo
- Acceso a interfaces de consola de routers y switches de red
- Comunicación con equipos industriales antiguos
- Proyectos de domótica y automatización
- Diagnóstico de hardware y recuperación de sistemas
Especificaciones técnicas
| Característica | Detalle |
|---|---|
| Chip | PL2303GT RS232 |
| Conector USB | Tipo A |
| Conector serie | Minijack 3,5mm 3 polos |
| Longitud cable | 1,8 metros |
| Velocidad máxima | 1 Mbps |
| Temperatura operación | Consulta fabricante |
Preguntas Frecuentes
¿Este adaptador sirve para conectar un router por consola?
Sí, es compatible con la mayoría de routers y equipos de red que utilizan conexión de consola con minijack de 3,5mm. Necesitarás instalar los drivers PL2303GT para que el sistema lo reconozca como puerto COM.
¿Funciona con Raspberry Pi?
Sí, el chip PL2303GT es compatible con Raspberry Pi OS (Linux). El sistema cargará el módulo del kernel automáticamente o mediante drivers VCP disponibles.
¿Qué diferencia hay entre RS232 y TTL?
RS232 utiliza niveles de tensión mayores (±3 a ±15V) mientras que TTL trabaja a 0-5V o 0-3,3V. Este adaptador convierte entre ambos estándares, pero no es compatible directamente con dispositivos TTL sin adaptación adicional.
¿Se puede usar para programar Arduino?
Sí, si tu placa Arduino o ESP32 utiliza interfaz serie con conector de 3,5mm y niveles RS232. Verifica que las señales TX/RX coincidan con las de tu placa.
¿Requiere alimentación externa?
No, se alimenta directamente desde el puerto USB. Soporta modo bus-power y autoalimentación según la configuración del dispositivo.
¿Viene con drivers incluidos?
No, los controladores se descargan gratuitamente desde la web del fabricante Prolific. Están disponibles para Windows, macOS, Linux y Android.
