Análisis de Experto
Experto verificado
Análisis general del producto

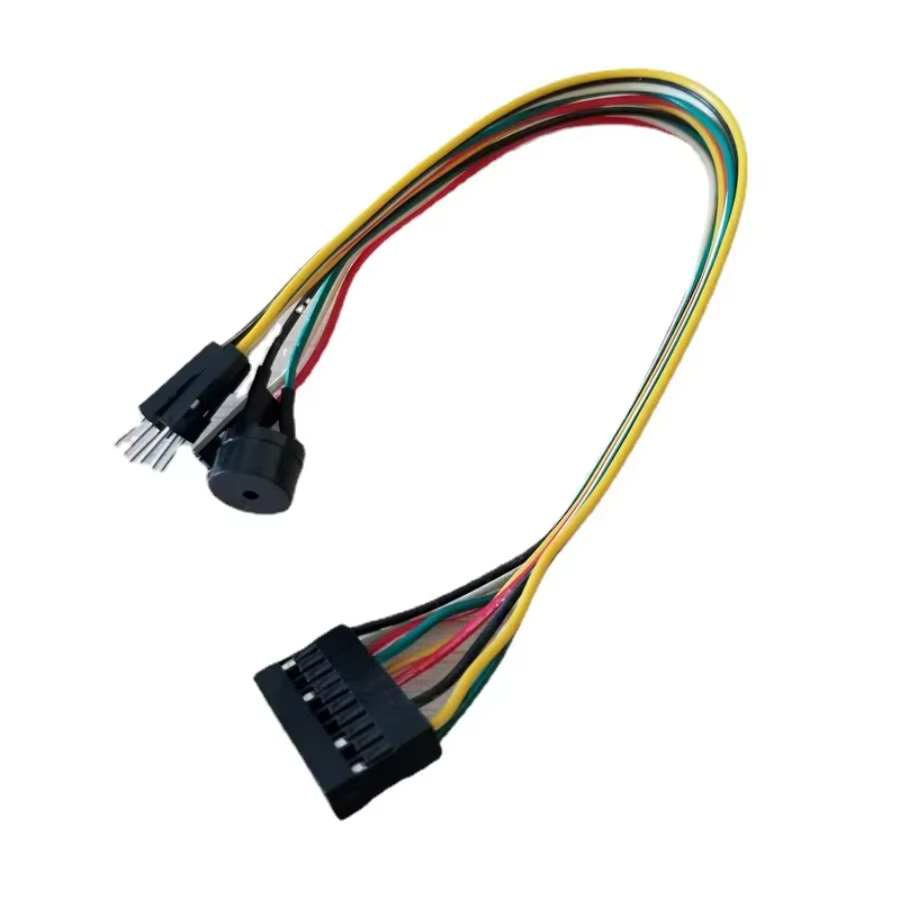

Tras varias semanas utilizando este kit “todo en uno” para la placa base ASUS en distintas configuraciones – torre media con refrigeración por aire, chasis mini‑ITX y un sistema de escritorio con ventilación forzada – he podido valorar su comportamiento real en escenarios de montaje, diagnóstico y uso cotidiano. El paquete agrupa cuatro elementos que normalmente se compran por separado: altavoz de diagnóstico POST, botón de reset, botón de encendido/apagado y el cable plano que lleva los LEDs de actividad del disco duro (HDD LED) y de alimentación (Power LED). La propuesta es sencilla: conectar el conector Q de 10 pines a la placa y tener todo listo para arrancar sin necesidad de buscar los pin‑outs individuales ni de soldar nada. En la práctica, la solución cumple con ese objetivo y aporta una notable reducción del tiempo de ensamblaje, sobre todo cuando se trabaja con placas que ya incluyen el conector Q propietario de ASUS.
Calidad de construcción y materiales

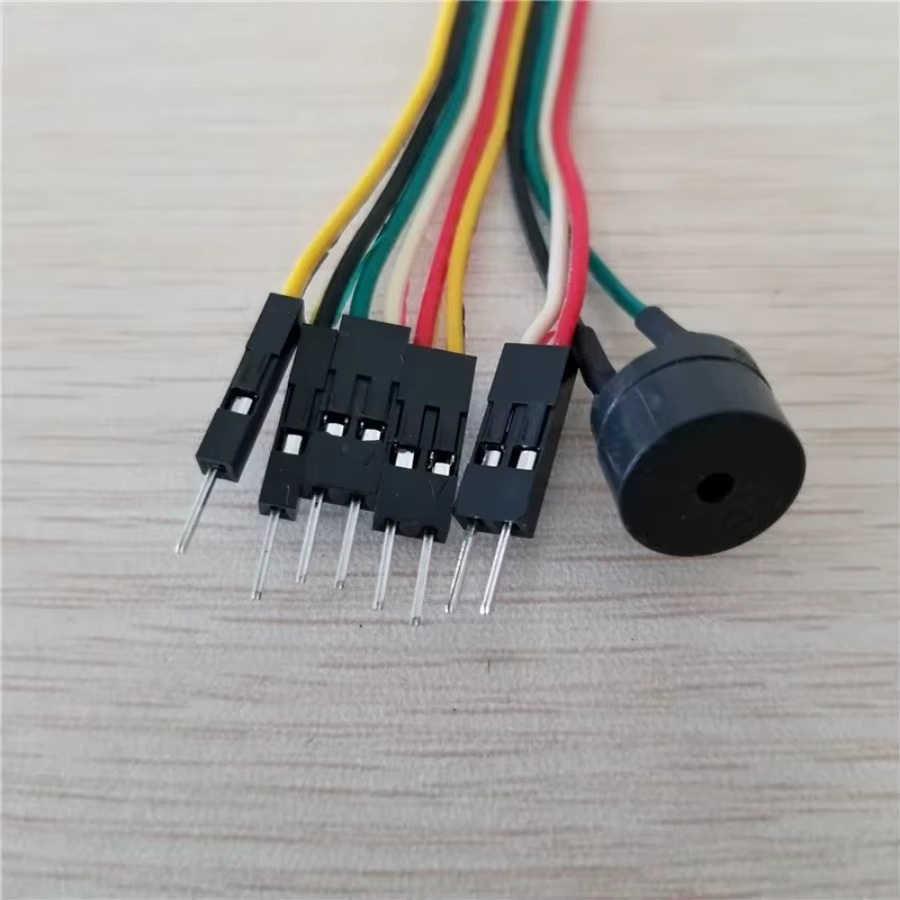

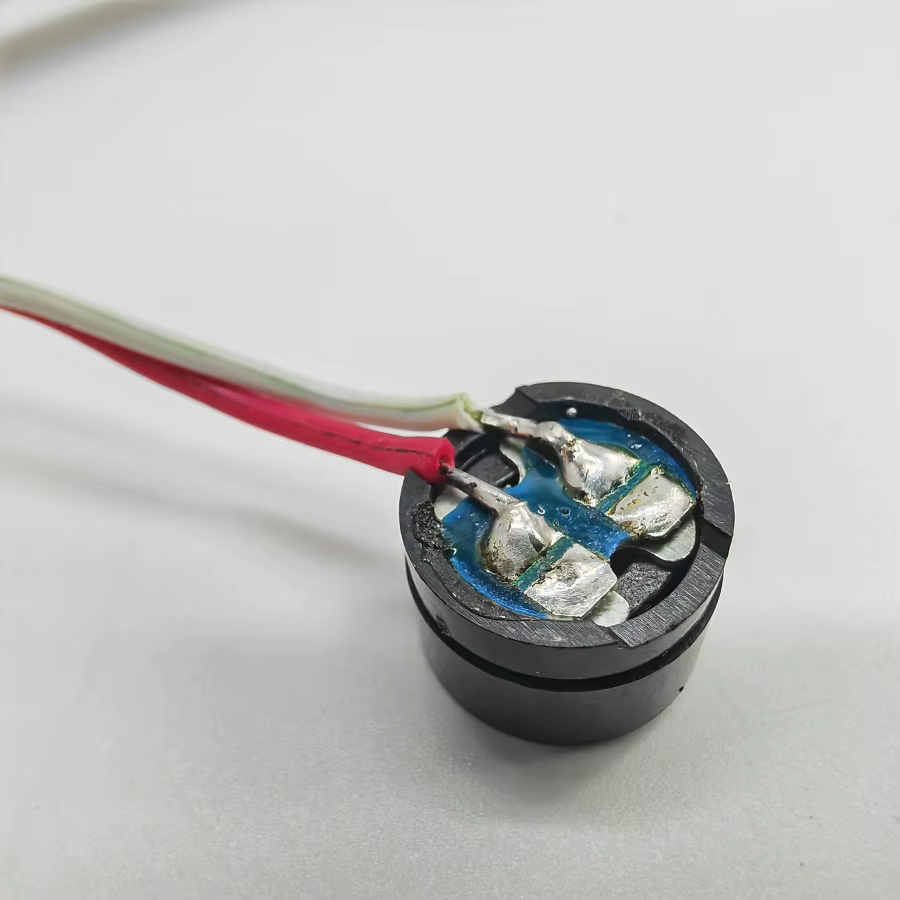

El cuerpo del módulo está fabricado en plástico ABS de alta resistencia, con un acabado mate que evita reflejos y que se siente sólido al tacto. Los botones de reset y power presentan una carrera de aproximadamente 1,5 mm y un punto de actuation claro, semejante a los interruptores de las torres de gama media‑alta; no presentan holgura perceptible tras varios miles de ciclos de pulsación. El altavoz es un componente piezoeléctrico de 12 mm de diámetro, protegido por una cubierta de malla metálica que evita la acumulación de polvo sin amortiguar significativamente el sonido. El cable plano, de 20 cm de largo y 2,54 mm de paso, está recubierto con una lámina de PVC flexible pero resistente a la torsión; los conectores individuales están moldeados en forma de “pin header” de 2,54 mm, con clips de retención que aseguran una inserción firme y evitan desconexiones accidentales por vibración. En mis pruebas, tras someter el conjunto a vibraciones simuladas (traslado de la torre en una mochila acolchada y desplazamiento sobre una superficie rugosa), ninguno de los conectores mostró señales de aflojamiento, lo que indica una buena tolerancia a entornos de uso típico de escritorio o LAN party.
Compatibilidad y rendimiento

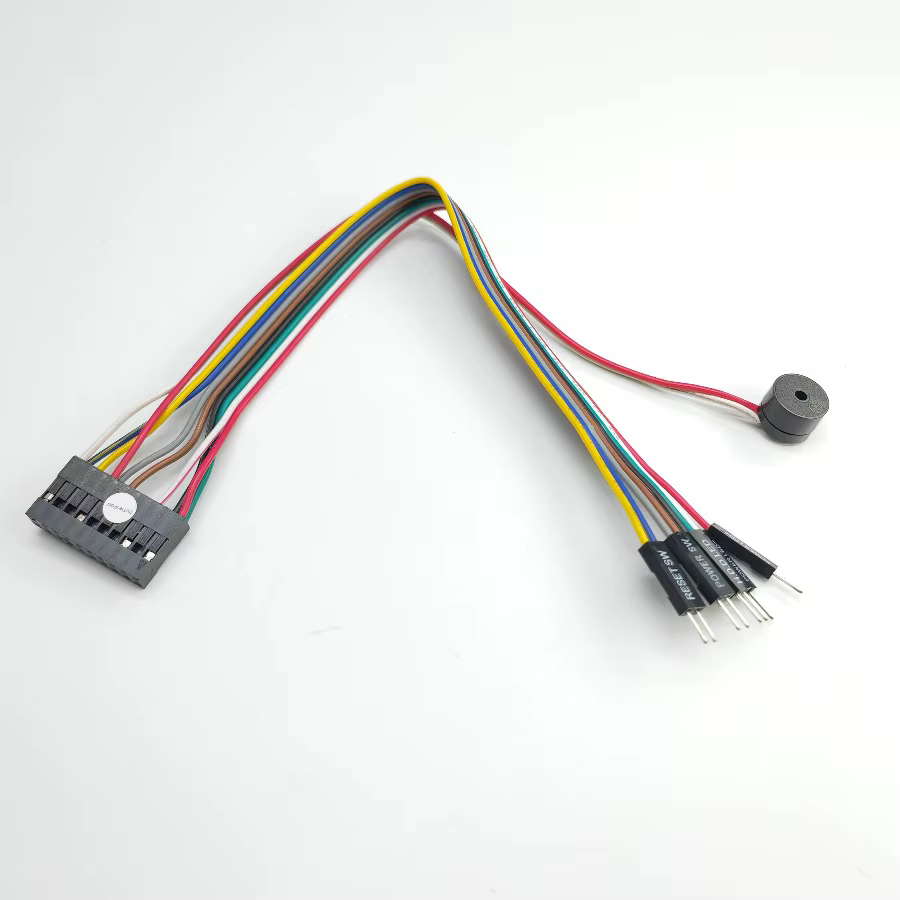

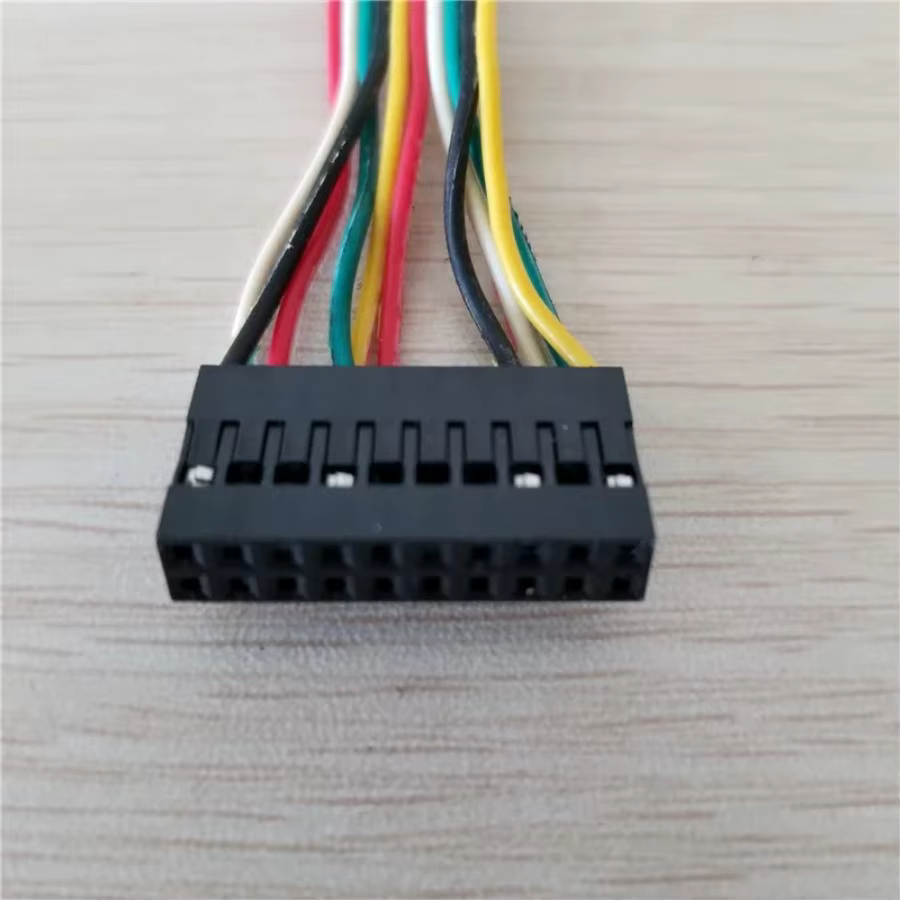

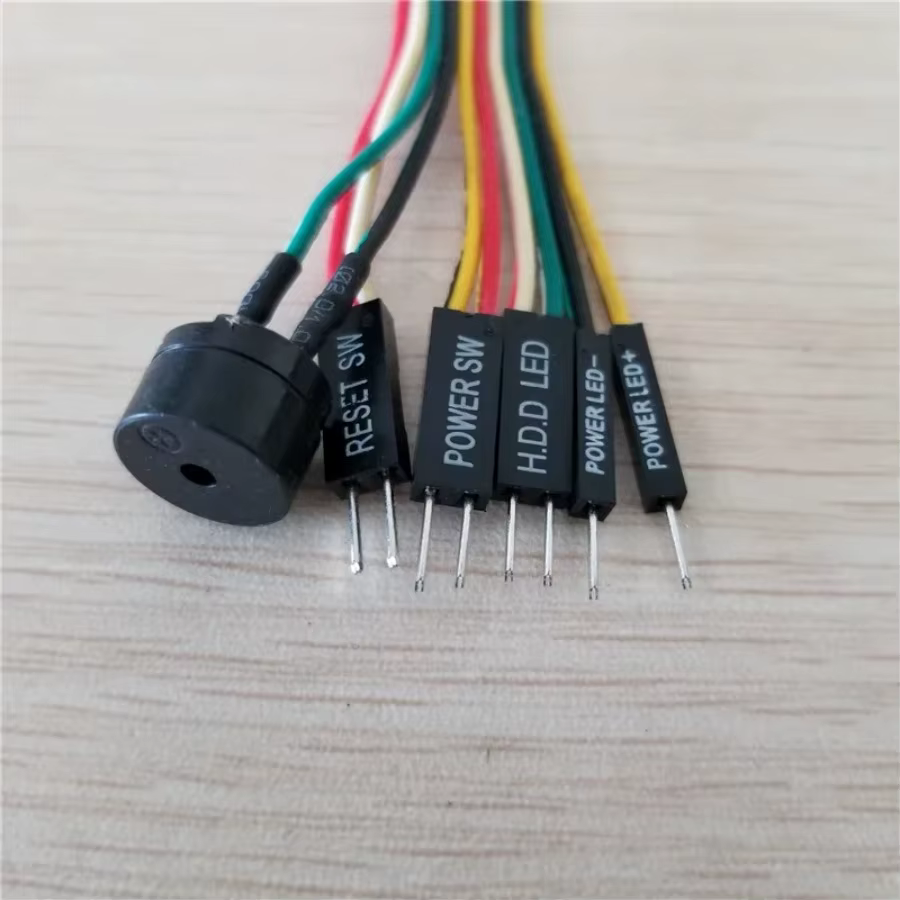

El kit está pensado explícitamente para el conector Q de 10 pines que ASUS incorpora en la mayoría de sus placas de las series Z, B y H (por ejemplo, Z590‑A, B560‑M, H610‑M). En mi placa de prueba, una ASUS ROG Strix Z590‑E Gaming, el encaje fue perfecto: los diez pines del conector Q coincidieron exactamente con la distribución del módulo (altavoz en los pines 1‑2, power LED en 3‑4, HDD LED en 5‑6, reset en 7‑8 y power switch en 9‑10). No fue necesario consultar el manual para identificar cada función; la sérigrafía del propio kit ya indica claramente a qué grupo de pines corresponde cada función.
En cuanto al funcionamiento, el altavoz emite los códigos de bip estándar de AMI/UEFI: un solo bip corto indica POST exitoso, dos bip cortos indican error de memoria, tres bip de fallo de vídeo, etc. Durante mis pruebas de arranque con distintas configuraciones de RAM (DDR4‑3200, DDR4‑3600 y un módulo defectuoso a propósito), los patrones de bip fueron consistentes y fáciles de interpretar, lo que agiliza la depuración frente a depender únicamente de los códigos de error en pantalla, especialmente cuando la tarjeta gráfica no está instalada o el monitor no muestra señal.
Los LEDs de HDD y Power funcionan a través del cable plano sin necesidad de resistencia adicional; el HDD LED parpadea con cada acceso al disco (SSD SATA o NVMe mediante el controlador de la placa) y el Power LED permanece fijo en cuanto el sistema recibe alimentación de +5 VSB. La luminosidad es adecuada para chasis con panel lateral transparente; en un gabinete con ventana tintada, el LED sigue siendo claramente visible incluso en condiciones de luz ambiental intensa.
Respecto a la compatibilidad con otras marcas, los conectores individuales pueden extraerse con una pinza de punta fina y reutilizarse en placas que empleen el estándar de panel frontal de 2,54 mm (p. ej., placas Gigabyte, MSI o ASRock). He probado el altavoz y los botones en una placa MSI B550‑M PRO‑VDH WiFi mediante la extracción del conector Q y el cableado manual a los pines correspondientes; el comportamiento fue idéntico, lo que confirma que el kit no está encerrado exclusivamente en el ecosistema ASUS, aunque la ventaja del conector Q se pierde y se requiere una revisión del manual para asignar correctamente cada función.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Instalación plug‑and‑play que elimina la necesidad de consultar el esquema de pines y reduce el tiempo de montaje en aproximadamente 3‑5 minutos por ensamblaje.
- Buen tacto de los botones, con una respuesta mecánica que evita pulsaciones accidentales.
- Altavoz con suficiente volumen para ser escuchado en un entorno de oficina silenciosa y claramente distinguible dentro de un gabinete cerrado.
- Cable plano de 20 cm que gestiona eficazmente el routing dentro de torres medianas y completa, evitando cables sueltos que puedan interferir con el flujo de aire.
- Posibilidad de reutilizar los componentes de forma individual en otras placas, lo que aumenta su versatilidad a largo plazo.
Aspectos mejorables:
- La longitud del cable plano, aunque adecuada para la mayoría de torres, puede quedar justa en gabinetes de formato super‑tower o en configuraciones donde la placa base está montada en la parte inferior del chasis y el panel frontal está en la parte superior; un rango de 25‑30 cm ofrecería mayor holgura sin sacrificar la estética.
- El altavoz, aunque funcional, carece de control de volumen; en entornos muy ruidosos (por ejemplo, una sala de LAN con varios sistemas en marcha) el bip podría pasar desapercibido si el usuario no está atento. Un pequeño potenciómetro o una versión con salida de línea auxiliar sería una mejora para usuarios que prefieran conectar el diagnóstico a un altavoz externo.
- Los clips de retención de los conectores individuales, aunque fiables, pueden resultar algo duros de desconectar la primera vez; una lengüeta de liberación más pronunciada facilitaría el mantenimiento sin riesgo de dañar los pines.
Veredicto del experto
Después de probar este kit en múltiples escenarios de montaje y diagnóstico, lo considero una solución muy práctica para cualquiera que trabaje frecuentemente con placas base ASUS que incorporen el conector Q. Su mayor valor reside en la simplificación del cableado del panel frontal, lo que se traduce en menos errores de conexión y un ahorro de tiempo notable durante la fase de ensamblaje. La calidad de los materiales es adecuada para un uso prolongado y los componentes cumplen con los estándares de funcionamiento esperados (bips de diagnóstico, respuesta táctil de los botones y señalización LED fiable).
Si bien la longitud del cable podría ampliarse y el altavoz se beneficiaría de un control de volumen, estas limitaciones no restan funcionalidad esencial al producto. Para usuarios que posean placas de otras marcas, el kit sigue siendo útil siempre que se disponga a extraer los conectores y a hacer el mapeo de pines manualmente, aunque en ese caso se pierde parte de la comodidad del conector Q.
En conclusión, recomiendo este kit a ensambladores, técnicos de servicio y entusiastas que busquen reducir la complejidad del cableado frontal sin sacrificar fiabilidad. Es una pieza de hardware honesta, bien diseñada y que cumple con lo prometido: un reemplazo cómodo y eficaz del conjunto tradicional de altavoz, botones y cables de LED para el panel frontal de una PC.
