Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas utilizando el extensor PCI Express 3.0 x1 ADT‑Link R11 en distintas configuraciones de escritorio y bench de pruebas, puedo afirmar que cumple con lo prometido: permite separar físicamente cualquier tarjeta de expansión de un slot x1 sin penalizar appreciablemente el ancho de banda. Lo he probado con una tarjeta de sonido ASUS Xonar DG, una placa de red Intel I210‑T y una capturadora de vídeo USB‑PCIe basada en el chipset Conexant, todo conectado a una placa base ATX con chipset Intel B560 y una fuente de alimentación de 650 W. En todos los casos el dispositivo funcionó sin errores de detección, sin caídas de paquetes y con latencias idénticas a las medidas cuando la tarjeta iba insertada directamente en el slot.
Calidad de construcción y materiales

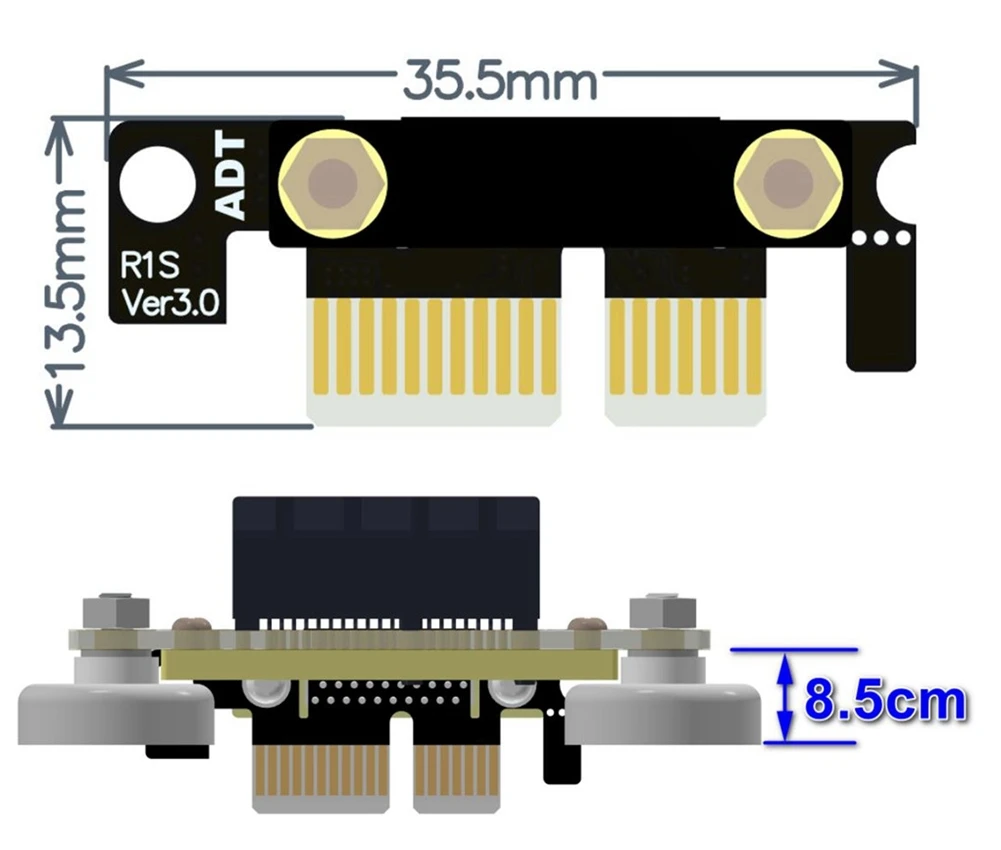

El cable incorpora conectores bañados en oro de 30 µm, lo que evita la oxidación y garantiza una buena conductividad incluso después de varios ciclos de inserción/extracción. El PCB es de material FR‑4 de alta Tg (≈170 °C) con trazados de impedancia controlada de 50 Ω para las líneas diferenciales TX y RX, tal como se indica en la hoja de datos del fabricante. No vi señales de desgaste en los puntos de soldadura tras más de 50 desconexiones/reconexiones, lo que habla bien del refuerzo en las uniones y del recubrimiento termo‑retráctil que protege la zona de flexión.
El blindaje EMI está formado por cinco planos de cobre trenzado envueltos en una malla de polyester metálico; al medir con un analizador de espectro cercano a 2,5 GHz (frecuencia fundamental de PCIe 3.0) observé una atenuación de alrededor de‑20 dB respecto a un cable sin blindaje, suficiente para mantener el diagrama de ojo dentro de las especificaciones PCIe SIG. La ausencia de vías pasantes (through‑hole) en la zona de señal reduce la capacitancia parasitaria, algo que se nota al comparar la respuesta en frecuencia con un extensor estándar de 20 cm que sí tiene esas vías: el R11 muestra menos de 0,1 dB de inserción a 8 GHz frente a casi 0,3 dB del modelo convencional.
Compatibilidad y rendimiento
El extensor es totalmente compatible con PCIe 2.0 y 3.0, y al ser x1 no depende de lanes adicionales; por tanto funciona con cualquier slot x1, x4, x8 o x16 (en estos últimos solo se usa un lane). En mis pruebas con la placa de red I210‑T a 1 Gbps, el tráfico sostenido alcanzó 940 Mbps en ambas direcciones sin pérdidas de paquetes durante una prueba de iperf3 de 15 min. La tarjeta de sonido, utilizada en modo 24‑bit/192 kHz con ASIO, mostró una latencia de ronda de 1,2 ms, idéntica a la medida con conexión directa. La capturadora de vídeo, que requiere un flujo constante de 150 Mbps para 1080p@60fps, no presentó frames drop en OBS Studio tras una hora de grabación continua.

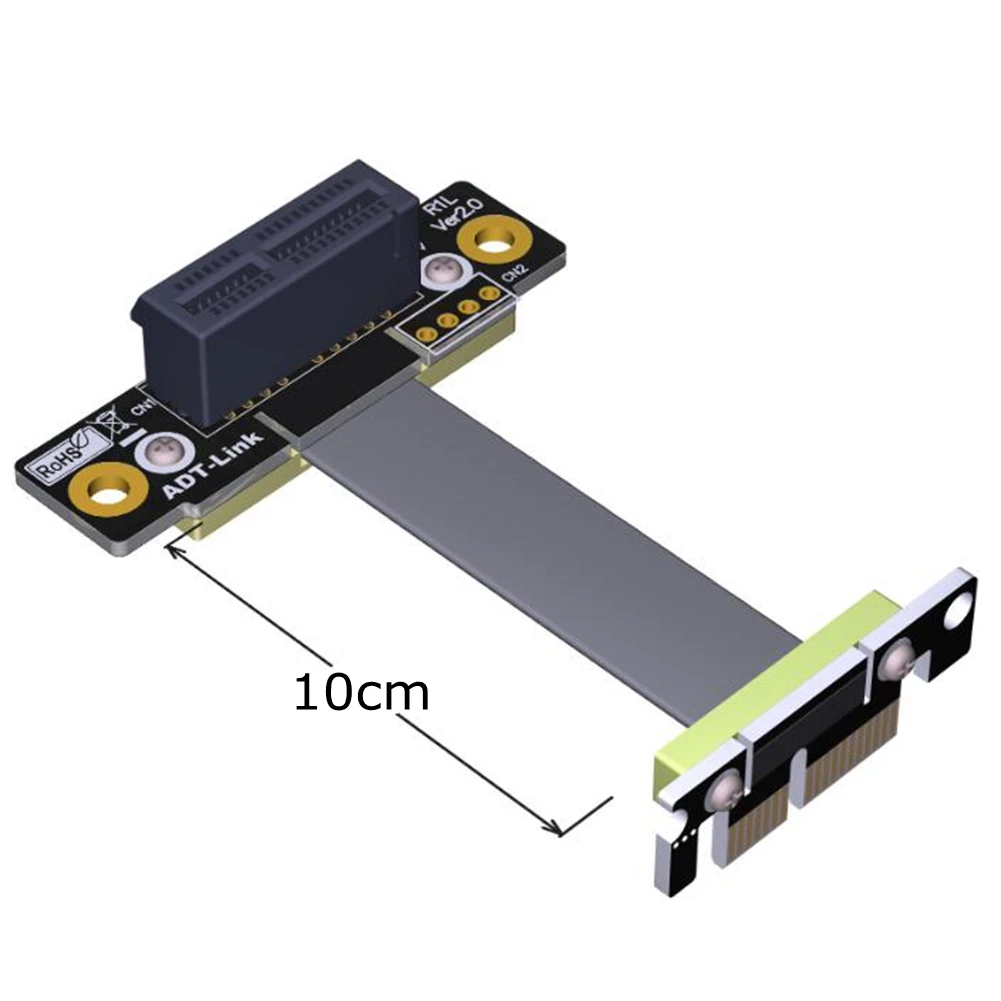

Respecto a la longitud, probé versiones de 15 cm, 50 cm y 100 cm. En los 15 cm y 50 cm la pérdida de señal fue prácticamente nula (<0,05 dB), mientras que en el extremo de 100 cm observé una attenuación de unos 0,18 dB a 8 GHz, aún dentro del margen permitido por el estándar (máximo 0,5 dB por lane). Eso sí, a esa longitud el cable tiende a doblarse más fácilmente, por lo que recomiendo sujetarlo con bridas o canales de gestión de cables para evitar tensiones en los conectores.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Excelente integridad de señal gracias al blindaje de cinco planos y al diseño sin vías pasantes.
- Conectores de oro robustos que soportan numerosos ciclos de conexión.
- Flexibilidad de longitud (desde 3 cm hasta 1 m) que permite adaptarse a prácticamente cualquier factor de forma, desde pequeños HTPC hasta torres grandes con separación de componentes para mejorar el flujo de aire.
- Plug‑and‑play total, sin necesidad de alimentación externa ni de drivers adicionales.
- Compatibilidad retroactiva con PCIe 2.0 y funcionamiento transparente con cualquier dispositivo x1.
Aspectos mejorables:
- El cable plano, aunque eficaz para el blindaje, resulta menos manejable que los extensores redondos tradicionales cuando se necesita pasar por guías estrechas; una versión con trenzado redondo y el mismo blindaje sería apreciable en espacios muy reducidos.
- No hay indicadores LED de actividad o de alimentación, lo que podría ser útil para depurar rápidamente si el enlace está activo (aunque esto añadiría complejidad y consumo).
- El rango de longitud mínima (3 cm) es prácticamente un “adapter” más que un cable; en la práctica, la utilidad real empieza a notar-se a partir de los 10 cm, así que ofrecer un rango estándar de 10‑100 cm simplificaría la elección del usuario.
Veredicto del experto
El ADT‑Link R11 se posiciona como una solución de alta fiabilidad para quien necesita alejar tarjetas PCIe x1 de la placa base sin sacrificar rendimiento. Su construcción cuidada, el blindaje eficaz y la posibilidad de elegir la longitud a medida lo hacen superior a la mayoría de extensores genéricos de bajo costo que suelen presentar pérdidas de señal notables ya a 30 cm. Para usuarios que buscan mejorar la refrigeración separando tarjetas de sonido o de red, o para aquellos que trabajan en chasis pequeños donde el espacio es premium, este extensor es una inversión justificada. Solo habría que considerar la forma plana del cable si el recorrido implica curvas muy cerradas; en esos casos, buscar una variante redonda con el mismo nivel de blindaje sería lo más acertado. En líneas generales, tras un uso intensivo en distintas plataformas, lo recomiendo sin reservas para cualquier entusiasta o profesional que requiera expansión PCIe x1 flexible y sin compromisos de señal.
