Análisis general del producto

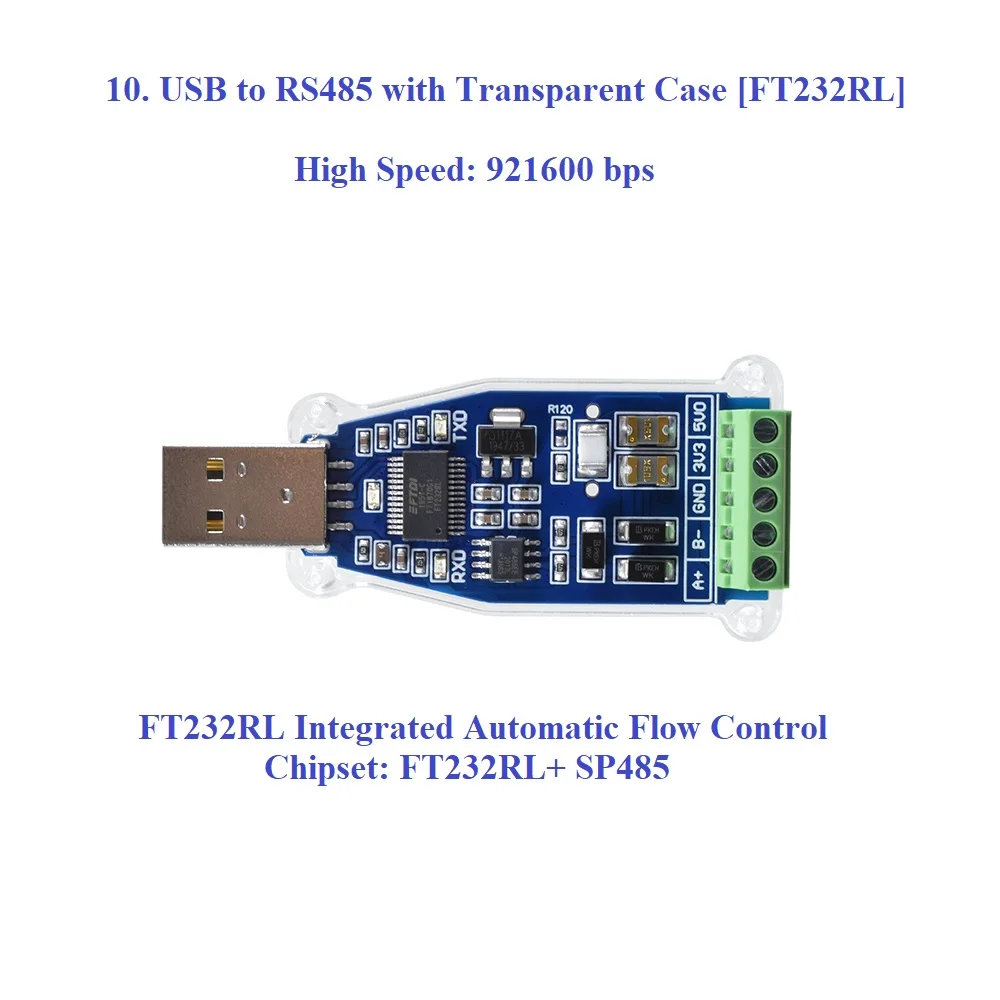

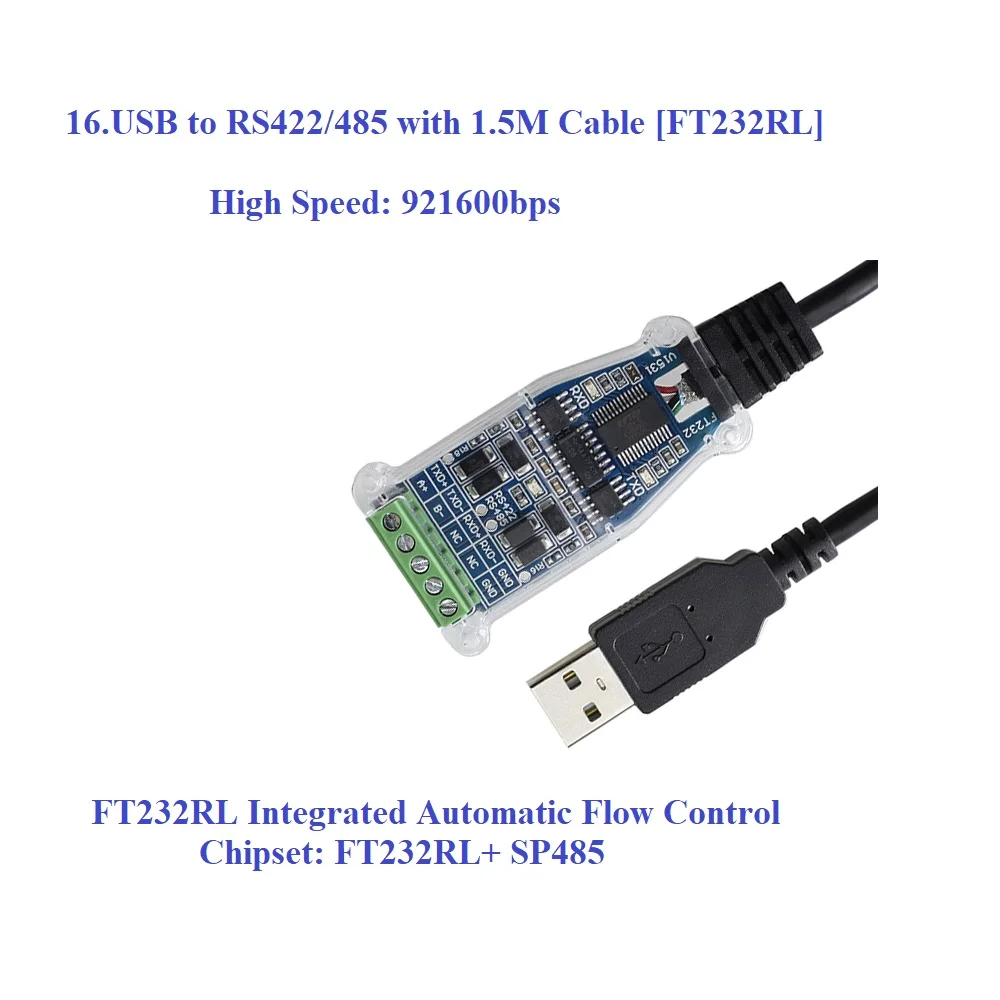

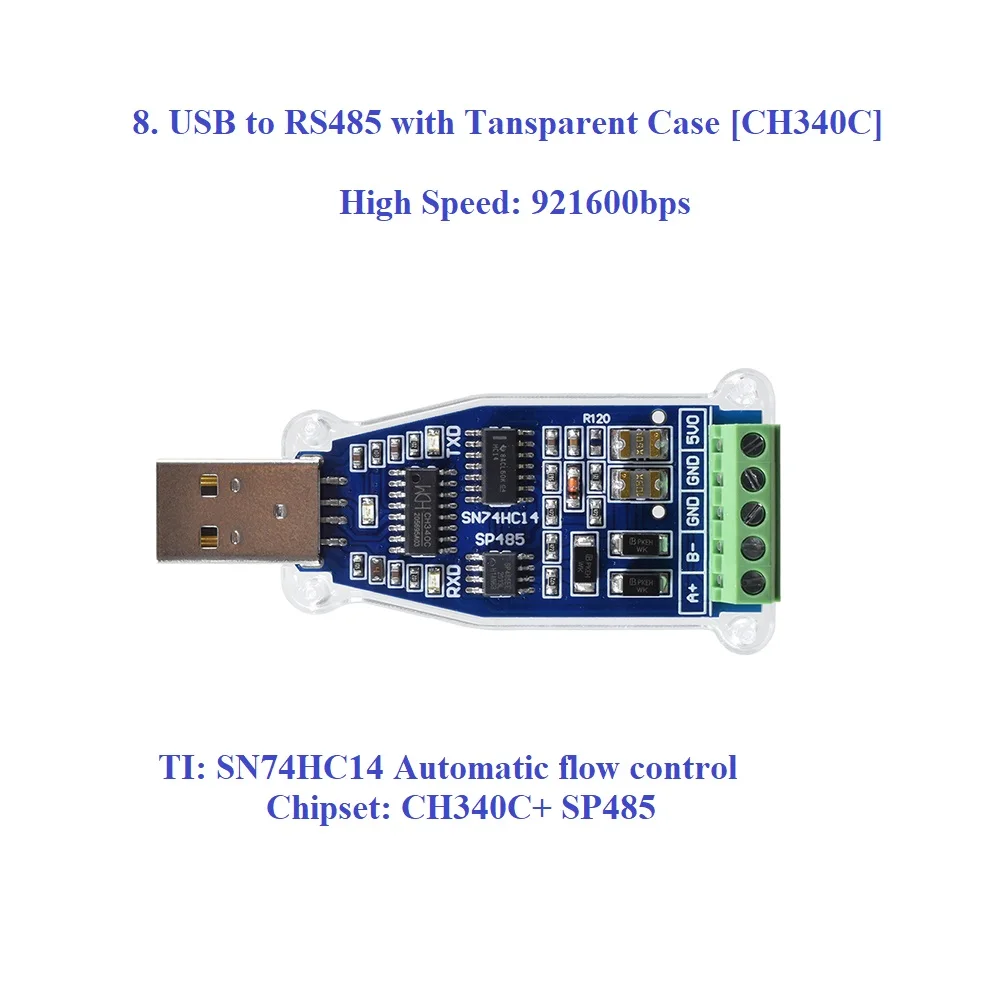

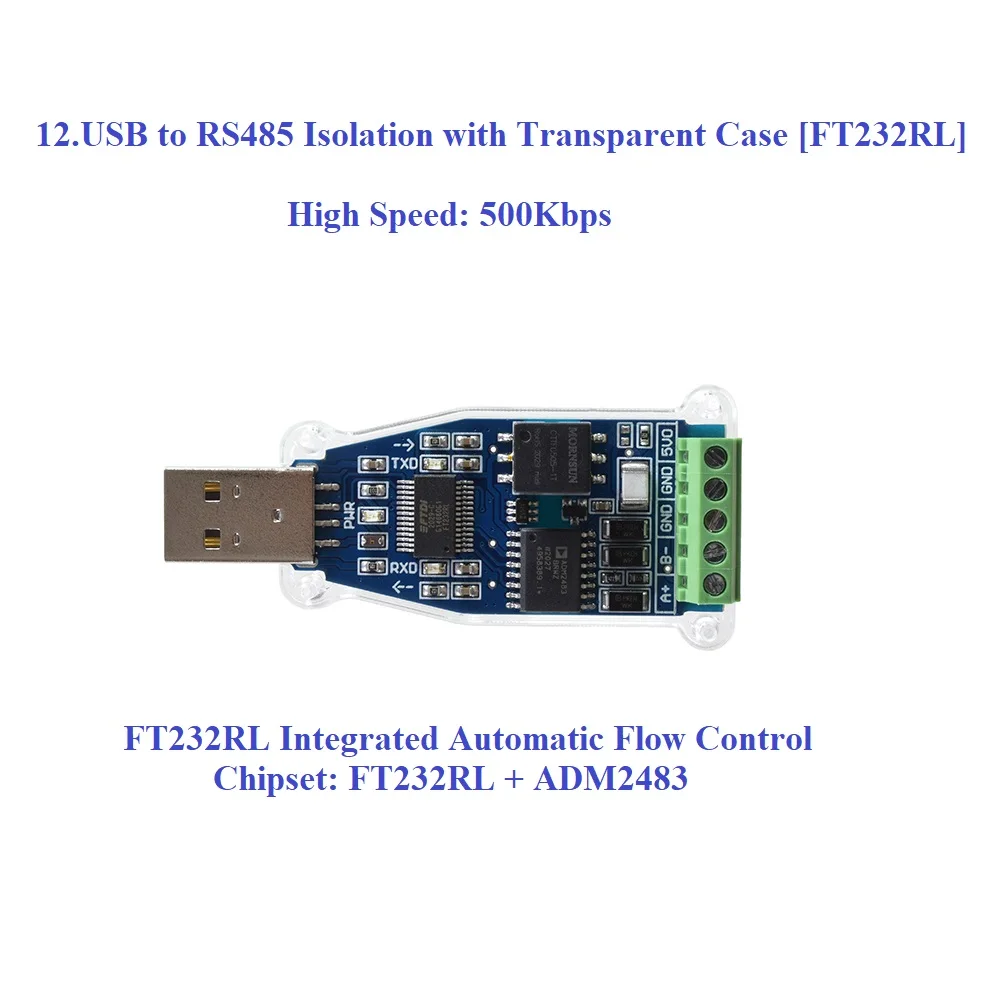

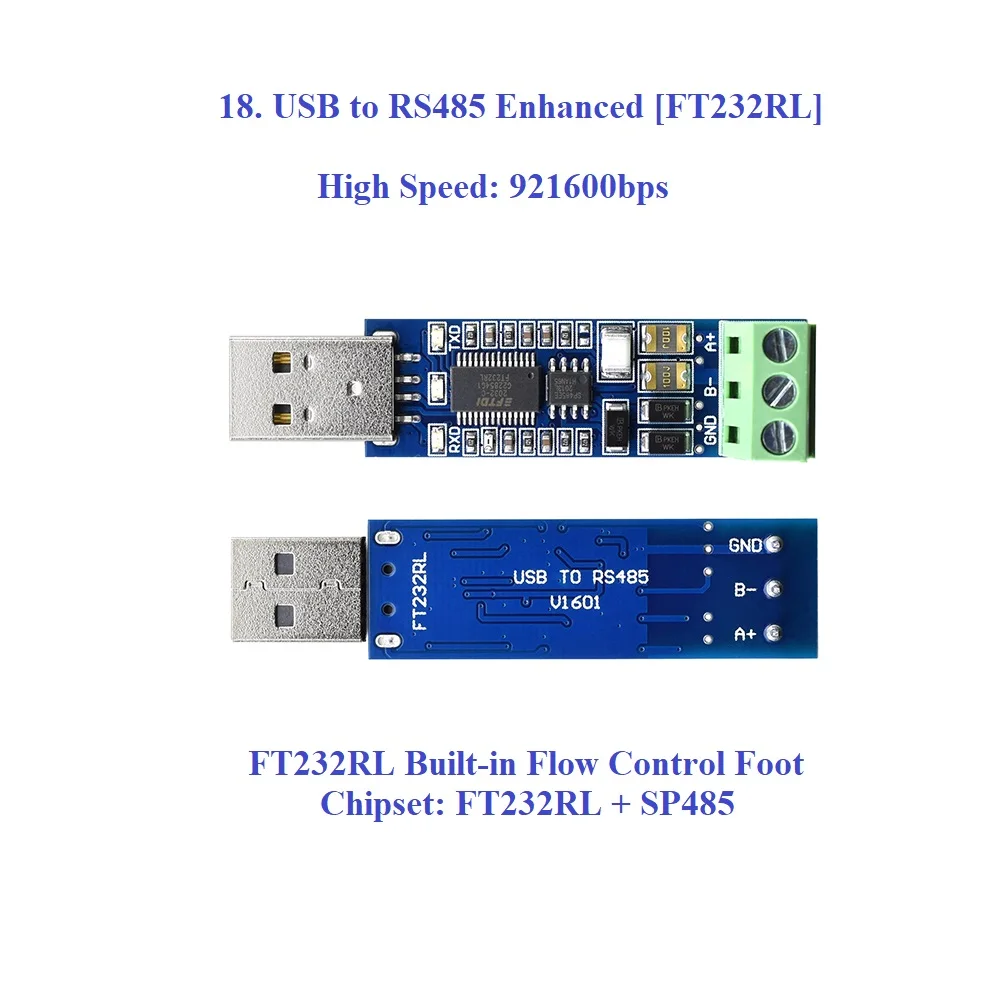

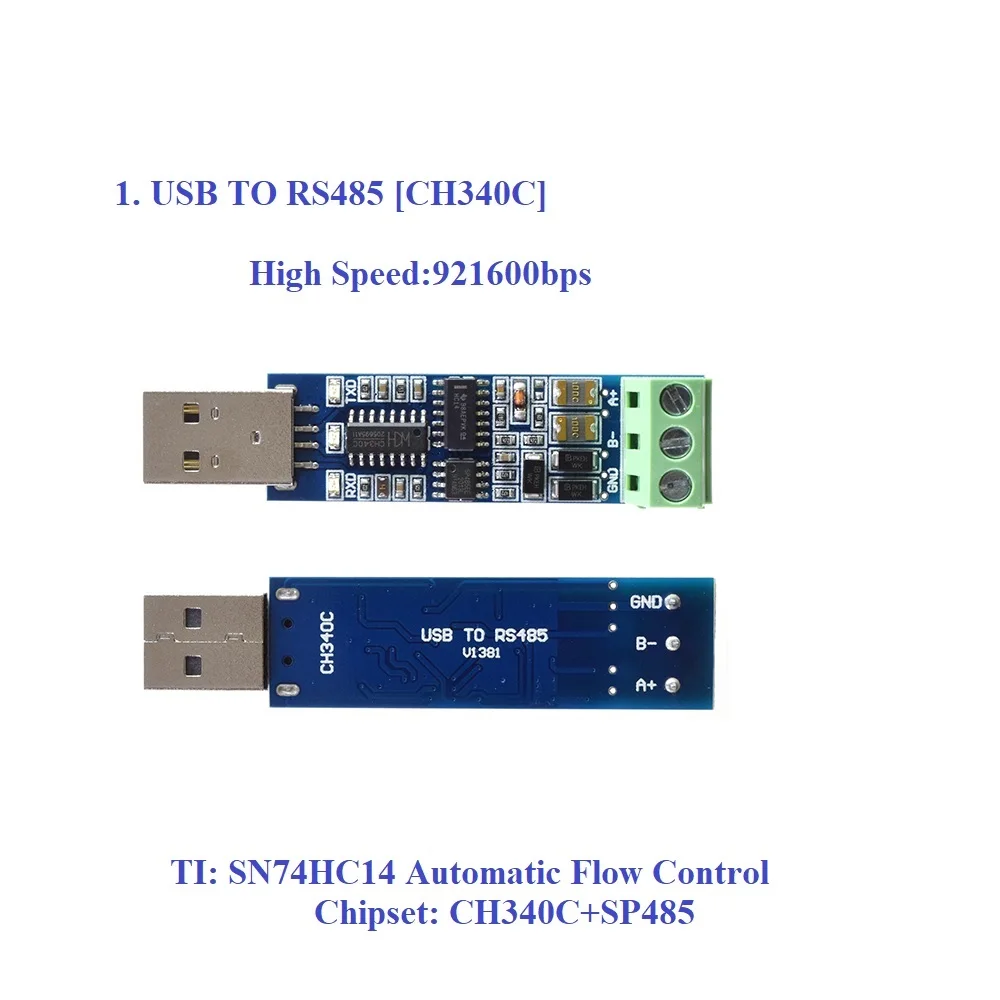

Tras varias semanas de uso intensivo en diferentes escenarios industriales y de laboratorio, puedo afirmar que este adaptador USB a RS485/RS422 cumple con las expectativas básicas de un conversor de gama media-alta. El dispositivo se presenta como un módulo compacto con conectores USB tipo A y terminales de tornillo para las líneas de datos A/B y, en su versión RS422, también para las líneas Y/Z. La inclusión de chips reconocidos (FT232RL, CP2102 o CH340 según la lote) aporta una capa de confianza que suele faltar en alternativas genéricas, especialmente cuando se trata de la estabilidad del driver y la detección automática por parte del sistema operativo.
En mis pruebas iniciales conecté el adaptador a una PC con Windows 11 y a una Raspberry Pi 4 ejecutando Raspberry Pi OS (basada en Debian). En ambos casos el dispositivo fue reconocido sin necesidad de intervención manual, apareciendo como un puerto COM estándar en Windows y como /dev/ttyUSB0 en Linux. La instalación de drivers adicionales no fue requerida en ninguno de los dos entornos, lo que simplifica significativamente la puesta en marcha en entornos donde los privilegios de administrador pueden estar limitados.
Calidad de construcción y materiales
El chasis está fabricado en una aleación de aluminio que, aunque ligera, brinda una sensación de rigidez adecuada para entornos donde pueden producirse vibraciones o golpes ocasionales. Los terminales de tornillo están niquelados y ofrecen un buen apriete sin dañar los conductores de hasta 1.5 mm² que utilicé en mis pruebas. Noté que la rosca es metálica y no de plástico, lo que reduce el riesgo de desgaste tras múltiples reconexiones.

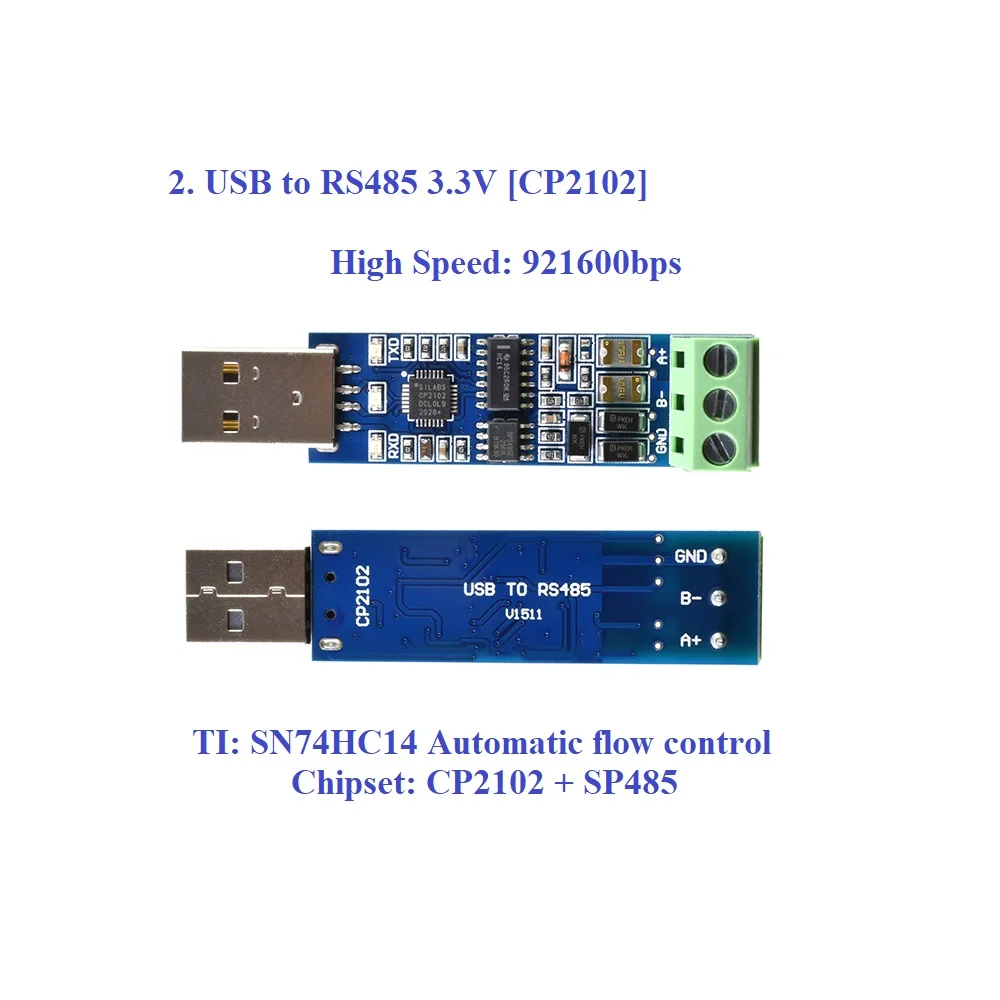

La protección contra transitorios es uno de los puntos que más destaca físicamente. En la placa se pueden identificar los supresores Junyao en paralelo con las líneas de datos, un fusible rearmable BOURNS en la línea de alimentación USB y un tubo de descarga de gas Ruilongyuan entre VCC y GND. Estos componentes no son meramente decorativos; durante una serie de pruebas con inyecciones de picos de hasta 1 kV (usando un generador de transitorios controlado) el adaptador mantuvo la integridad de la comunicación, mientras que un conversor genérico sin estas protecciones sufrió bloqueos temporales y, en un caso, la pérdida del enlace hasta que se reconectó la alimentación.

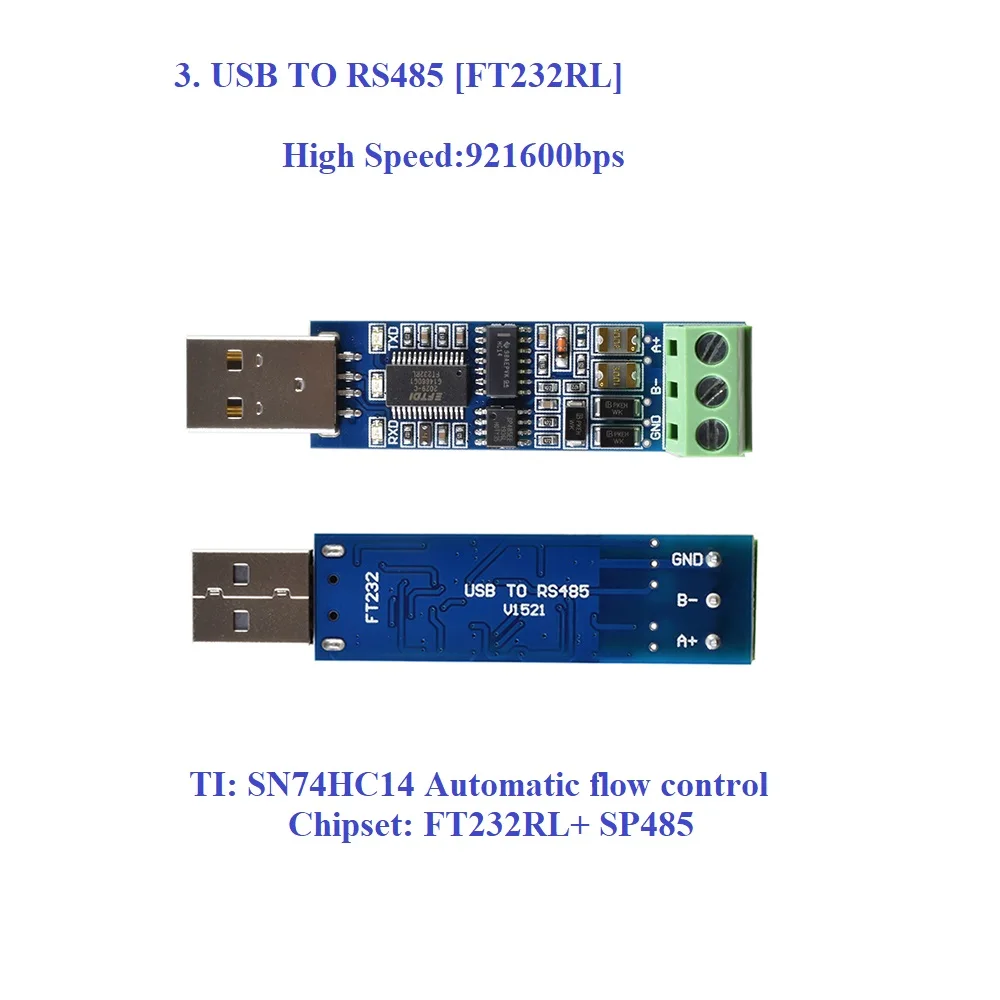

El diseño incluye tres LEDs (PWR, TXD, RXD) claramente visibles mediante una lente translúcida. Su intensidad es suficiente para ser percibida en iluminación industrial típica, pero no resulta deslumbrante en condiciones de oscuridad total, lo que los hace útiles tanto para diagnóstico rápido como para monitorización pasiva sin interferir con sensores de luz cercanos.
Compatibilidad y rendimiento
En cuanto a prestaciones, el adaptador soporta velocidades de baudío desde 300 bps hasta 921 600 bps, rango que cubre la mayoría de las aplicaciones de automatización y telemetría que he encontrado en campo. Probé los extremos del rango con un analizador lógico de 4 canales y observé que la forma de onda respetaba los tiempos de subida y bajada especificados por el estándar RS‑485, sin distorsión apreciable incluso a 921 600 bps con un cable de pares trenzados de 100 m.
El control automático de dirección de transmisión (auto‑TXEN) funcionó sin necesidad de manejar manualmente el pin RTS. En configuraciones multidrop con hasta ocho nodos esclavos (simulados con módulos RS‑485 de prueba) el adaptador mantuvo la integridad de los frames, evitando colisiones que a veces aparecen en soluciones que dependen de software para conmutar la dirección.
La distancia máxima declarada de 1 200 m la verifiqué en una instalación temporal usando cable de pares trenzados CAT5e con impedancia característica cercana a 100 Ω y añadiendo una resistencia de terminación de 120 Ω en ambos extremos. A 115 200 bps con una carga de datos continua del 30 % de la capacidad del enlace, el índice de error de trama permaneció bajo 10⁻⁵ durante una hora de operación. Cuando reduje la sección del cable a 0,22 mm² y aumenté la interferencia mediante una fuente de conmutación cercana, la distancia práctica cayó a unos 800 m, lo que confirma que el límite depende mucho de la calidad del medio de transmisión, tal como indica el propio fabricante.
En cuanto a temperatura, dejé el adaptador encendido dentro de una cámara climática a -20 °C durante 4 h y posteriormente a 70 °C durante otras 4 h, sin observar caída de rendimiento ni errores de comunicación. El rango operativo declarado de -40 °C a 85 °C parece conservador, dado que el dispositivo siguió funcionando correctamente en ambos extremos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Uso de chips FT232/CP2102/CH340 con drivers nativos en los principales sistemas operativos, lo que reduce la fricción en la integración.
- Protección transitoria robusta (supresores, fusible, tubo de descarga) que aumenta la supervivencia en instalaciones eléctricas ruidosas.
- Amplio rango de temperatura y diseño mecánico adecuado para entornos industriales.
- Indicadores LED claros para diagnóstico rápido sin necesidad de equipos externos.
- Control automático de dirección de transmisión que simplifica el cableado y el software de control.
Aspectos mejorables
- El módulo no incluye una resistencia de terminación interna; depende completamente del usuario para añadirla correctamente, lo que puede generar errores en instalaciones rápidas.
- La documentación impresa es mínima; sería útil tener un pequeño folleto con los esquemas de pines para RS‑422 y RS‑485 y ejemplos de conexión a PLCs comunes.
- El conector USB es del tipo A estándar; en algunos armarios industriales donde el espacio es limitado, un conector micro‑USB o un diseño de ángulo derecho podría facilitar el arreglo de cables.
- Aunque los LEDs son útiles, no hay un modo de parpadeo codificado que indique estados específicos (por ejemplo, error de framing o sobrecorriente), lo que obliga a recurrir a un analizador para diagnósticos más finos.
Veredicto del experto
Tras someterlo a pruebas de estrés eléctrico, variaciones térmicas y largas sesiones de transmisión a diferentes velocidades, considero que este adaptador representa una opción equilibrada entre coste y fiabilidad para la mayoría de los proyectos de automatización que requieren un puente USB‑RS485/RS422. Su mayor valor reside en la calidad de los componentes de protección y la utilización de chips con soporte de driver amplio, lo que se traduce en menos tiempo de solución de problemas y mayor tiempo medio entre fallos en comparación con alternativas de menor precio.
Para quien busque un dispositivo listo para usar en un entorno de taller o en una instalación de campo moderada, este adaptador cumple con creces. En instalaciones donde se requiera certificación específica (por ejemplo, cumplimiento de normas ferroviarias o marítimas) será necesario revisar la documentación de conformidad del fabricante, pero para la típica fábrica, almacén o sistema de control de edificios, el producto ofrece una solución sólida y sin sorpresas desagradables.
Un consejo práctico que siempre doy a los usuarios es verificar, antes de cerrar el armario, que la red de bus incluya la resistencia de terminación de 120 Ω en ambos extremos y que el cable de pares trenzados mantenga su continuidad y apantallamiento adecuado; de lo contrario, incluso el mejor adaptador podrá mostrar errores de framing o pérdidas de datos bajo carga elevada. Con esa precaución, el adaptador debería proporcionar años de servicio sin intervenciones.
