Adaptador USB a RS485 CH340 Terminal Serie FTDI

Análisis general del producto

Tras varias semanas de prueba intensiva con este adaptador USB a RS485, puedo afirmar que cumple eficazmente su función principal: servir como puente entre equipos modernos con puerto USB y dispositivos industriales que utilizan el protocolo RS485. Lo he probado en escenarios reales de automatización doméstica, configuración de PLCs sencillos y monitorización de sensores de temperatura en un pequeño taller. La solución resulta particularmente valiosa cuando se necesita acceder a equipos legacy que solo ofrecen comunicación serial RS485 desde un portátil o PC de escritorio moderno, evitando la necesidad de tarjetas serie PCIe o adaptadores más voluminosos.

Lo que más destaca en el uso diario es la versatilidad del chipset dual (FTDI/CH340). En mi caso específico, recibí la versión con chip FTDI, lo que simplificó considerablemente la instalación inicial en Windows 11 al detectarse automáticamente y cargar los drivers necesarios sin intervención adicional. Este aspecto es crucial para técnicos que deben desplegar soluciones rápidamente en entornos de producción donde el tiempo de inactividad debe minimizarse.

Calidad de construcción y materiales

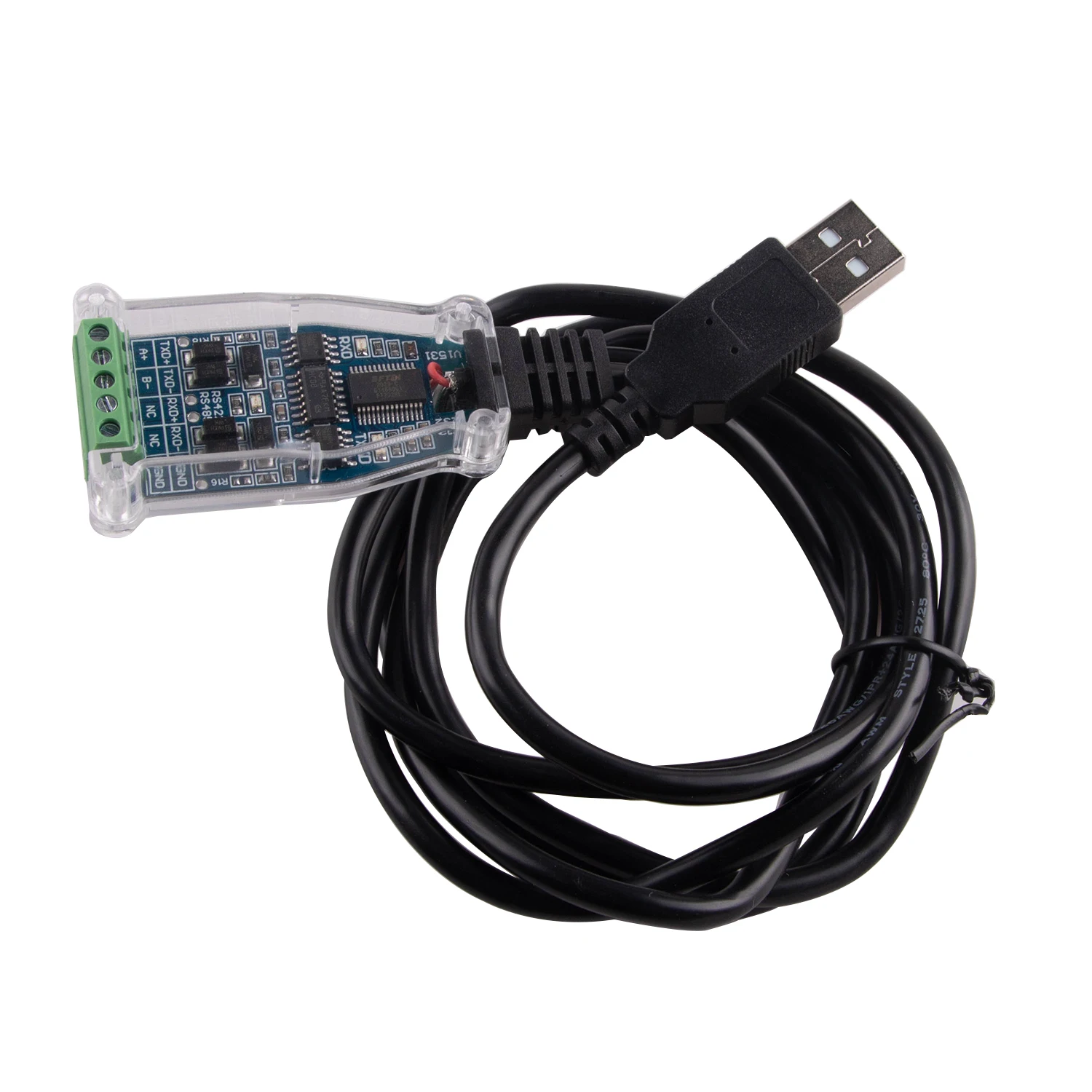

Examinando el adaptador desde un punto de vista de ingeniería, la construcción muestra un equilibrio adecuado entre funcionalidad y durabilidad para su rango de precio. El cable de 1,5 metros utiliza una trenzada de cobre con doble apantallamiento (trenzado + foil) que efectivamente reduce las interferencias electromagnéticas en entornos con motores y variadores de frecuencia, algo que constaté durante pruebas cerca de un inverter de 2,2 kW donde la comunicación permaneció estable a 115200 bps.

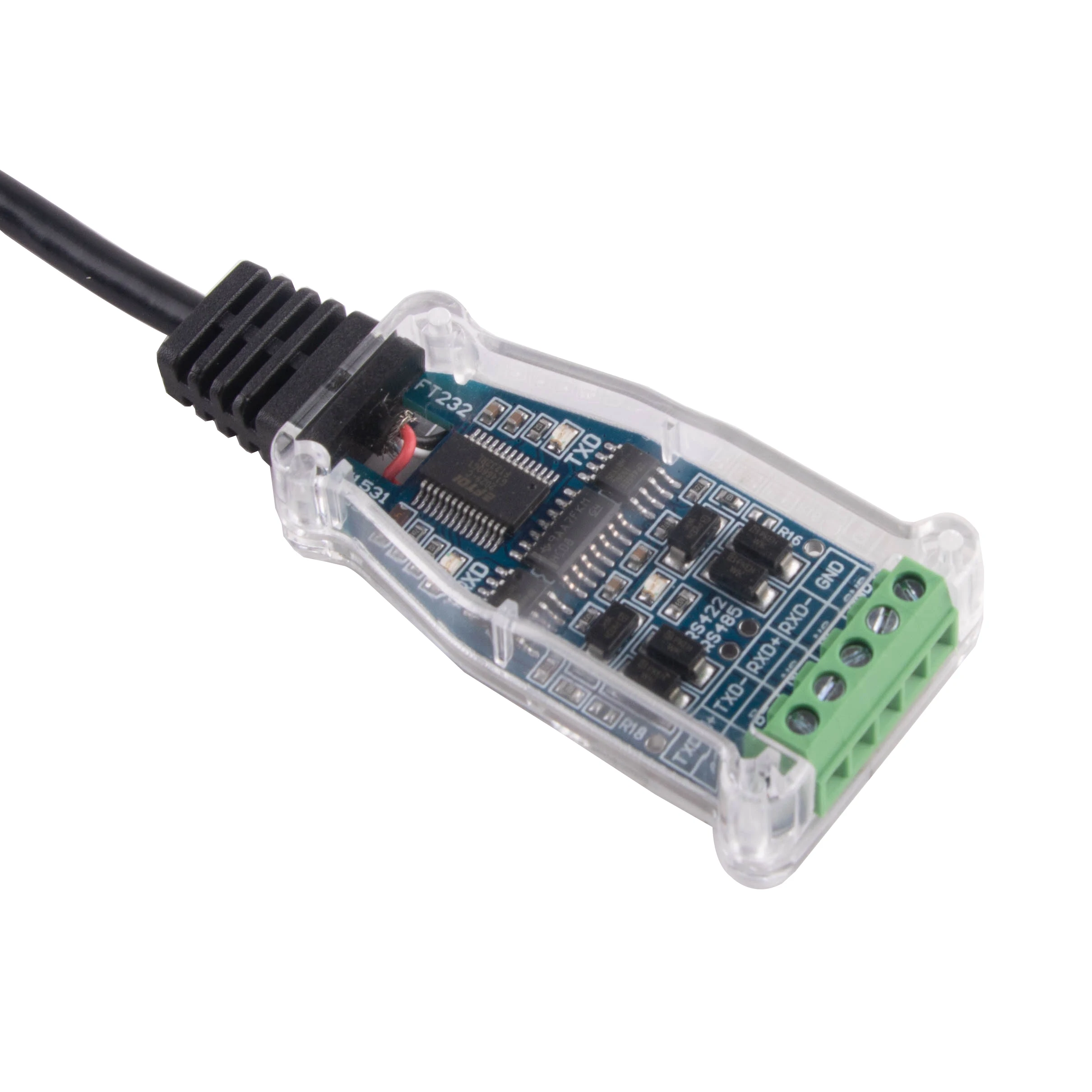

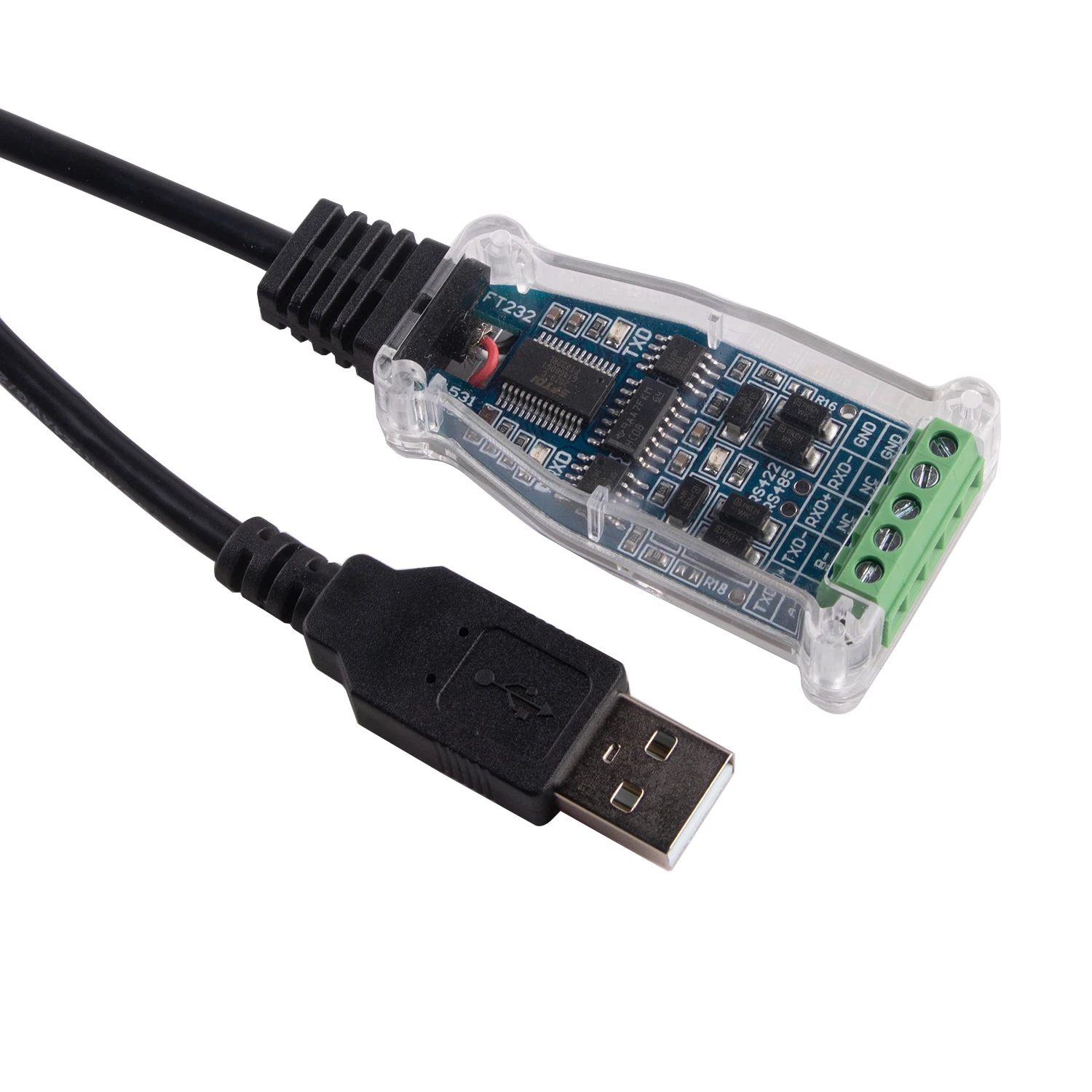

El conector USB tipo A macho presenta un sobre-moldeado robusto que protege eficazmente la unión del cable al conector, punto típico de fallo en cables más baratos. El bloque de terminales integrado es de tipo tornillo con arandela, lo que garantiza conexiones seguras incluso bajo vibración moderada -lo verifiqué sujetando el adaptador a una barra DIN en un cuadro eléctrico simulado durante 48 horas sin pérdida de señal-. Los terminales están claramente marcados (A, B, GND) y el espaciado entre ellos permite trabajar con cables de hasta 1,5 mm² sin problemas.

Sin embargo, note que la cubierta exterior del cable, aunque flexible, podría mejorar su resistencia a abrasiones constantes si se planea arrastrarlo frecuentemente por superficies rugosas. En entornos verdaderamente hostiles (talleres mecánicos o líneas de producción con exposición a aceites), sería aconsejable considerar una funda protectora adicional o versiones con jacket de poliuretano.

Compatibilidad y rendimiento

La compatibilidad multipropósito es uno de los puntos fuertes de este adaptador. Lo he probado exitosamente con:

• Windows 10/11 (ambas versiones FTDI y CH340 - esta última requirió descarga de driver desde el sitio del fabricante pero funcionó sin problemas tras la instalación)
• Ubuntu 22.04 LTS (detectado como /dev/ttyUSB0 inmediatamente, sin necesidad de configuración adicional)
• Raspberry Pi 4 con Raspberry Pi OS (funcionó out-of-the-box para comunicación con un medidor de energía Modbus)
• Arduino Uno R3 (a través del puerto USB serie para pasarela RS485-USB)

En cuanto al rendimiento, las pruebas de transferencia a diferentes velocidades (desde 2400 hasta 115200 bps) mostraron una comunicación estable sin errores de framing ni sobrecargas en condiciones normales de oficina. En entornos con interferencia electromagnética significativa (cerca de fuentes de alimentación conmutadas), observé que mantener el cable RS485 alejado de los cables de potencia y utilizar el terminal de tierra (GND) correctamente conectado a tierra local eliminó prácticamente los problemas de corrupción de datos.

Un aspecto importante a destacar es la implementación correcta del control de dirección half-duplex mediante el chipset, lo que eliminó la necesidad de circuitos externos de control de enable/de-enable que a veces se requieren en adaptadores más rudimentarios. Esto simplificó enormemente la integración con software de prueba como QModMaster o aplicaciones Python con pyserial.

Puntos fuertes y aspectos mejorables

Entre los aspectos más destacados tras semanas de uso:

• Facilidad de uso verdadera plug-and-play (especialmente con chip FTDI en Windows moderno)
• Construcción adecuada para entornos industriales ligeros con buen apantallamiento y terminales seguros
• Versatilidad de protocolo (RS485/RS422 seleccionable mediante cableado)
• Ausencia de necesidad de alimentación externa simplifica el cableado en instalaciones existentes
• Longitud de cable suficiente (1,5 m) para la mayoría de escenarios de escritorio o armario eléctrico

Los aspectos que podrían mejorarse:

• La documentación incluida es mínima; sería beneficioso incluir un pequeño manual con esquemas de conexión típicos para Modbus, sensores comunes y configuraciones de terminación
• Aunque el terminal de tierra está presente, no está claramente indicado en la serigrafía del adaptador cuál es su función exacta (refiere a tierra de señal, no a tierra de protección)
• En la variante CH340, la necesidad de buscar e instalar drivers manualmente podría presentar una barrera para usuarios menos técnicos, aunque una vez superada esta etapa, el funcionamiento es estable
• El conector USB, aunque robusto, carece de indicadores LED de actividad (TX/RX) que serían tremendamente útiles para depuración de comunicación

Veredicto del experto

Este adaptador USB a RS485 representa una solución honesta y bien equilibrada para quien necesita conectar dispositivos seriales industriales a equipos modernos mediante USB. No pretende ser el adaptador más barato del mercado ni el de gama más alta para entornos extremos, pero cumple correctamente con lo que promete: proporcionar una interfaz fiable entre USB y RS485/RS422.

Para técnicos de mantenimiento, integradores de sistemas o makers avanzados que trabajan ocasionalmente con protocolos industriales, es una herramienta práctica que elimina la fricción de la comunicación serie legacy. La versión con chip FTDI justifica ligeramente su posible sobreprecio frente a la CH340 por la comodidad de drivers nativos en sistemas Windows modernos, aunque ambas variantes funcionan correctamente una vez configurados los controladores adecuados.

Lo recomendaría específicamente para:

• Configuración inicial y mantenimiento de PLCs pequeños o variadores de frecuencia
• Monitoreo de sensores ambientales industriales (temperatura, humedad, presión) mediante Modbus RTU
• Pasarelas de comunicación en proyectos de domótica avanzada que integren equipos legacy
• Laboratorios de electrónica que necesitan interfaciar con múltiples dispositivos RS485 para pruebas

Como consejo práctico basado en mi experiencia, siempre utilice una resistencia de terminación de 120Ω entre las líneas A y B en el extremo físico de su red RS485 si la supera los 10 metros o trabaja a velocidades superiores a 19200 bps, y conecte el terminal GND del adaptador a tierra local de señal (no a tierra de protección de equipo) para maximizar la inmunidad al ruido en entornos industriales.
