Análisis general del producto

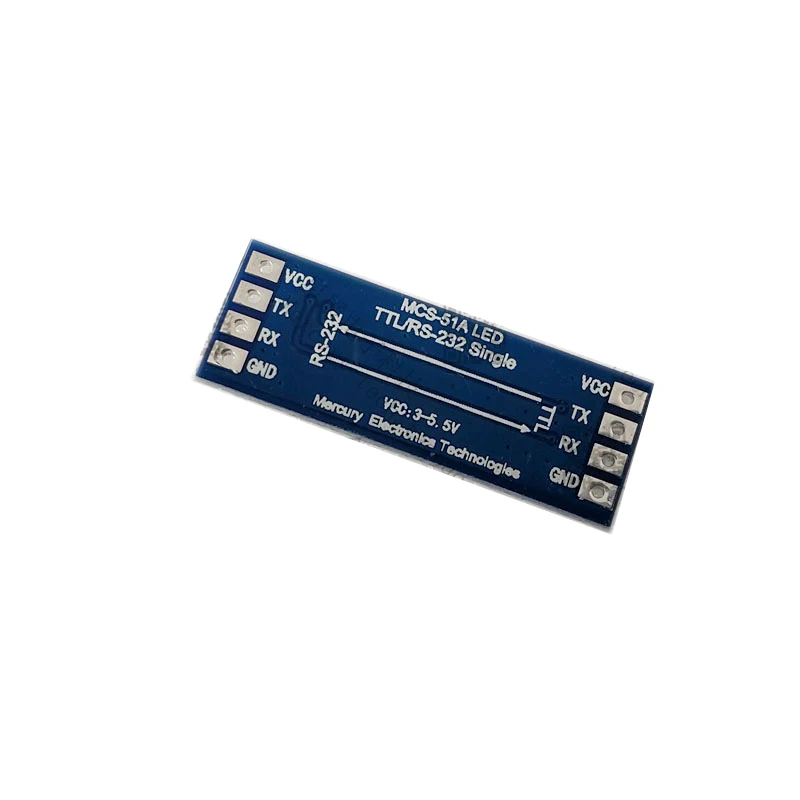

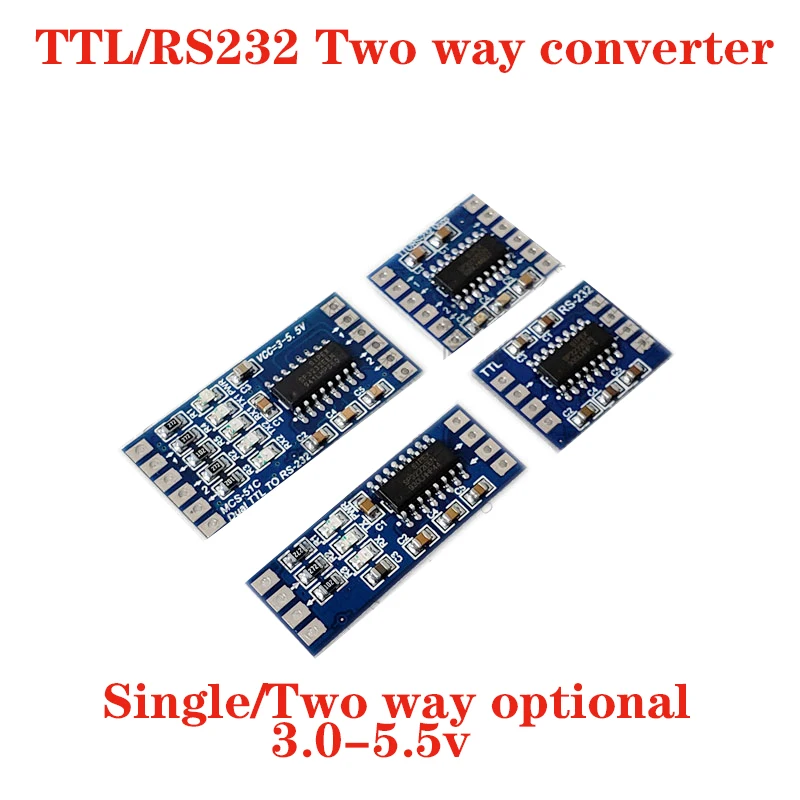

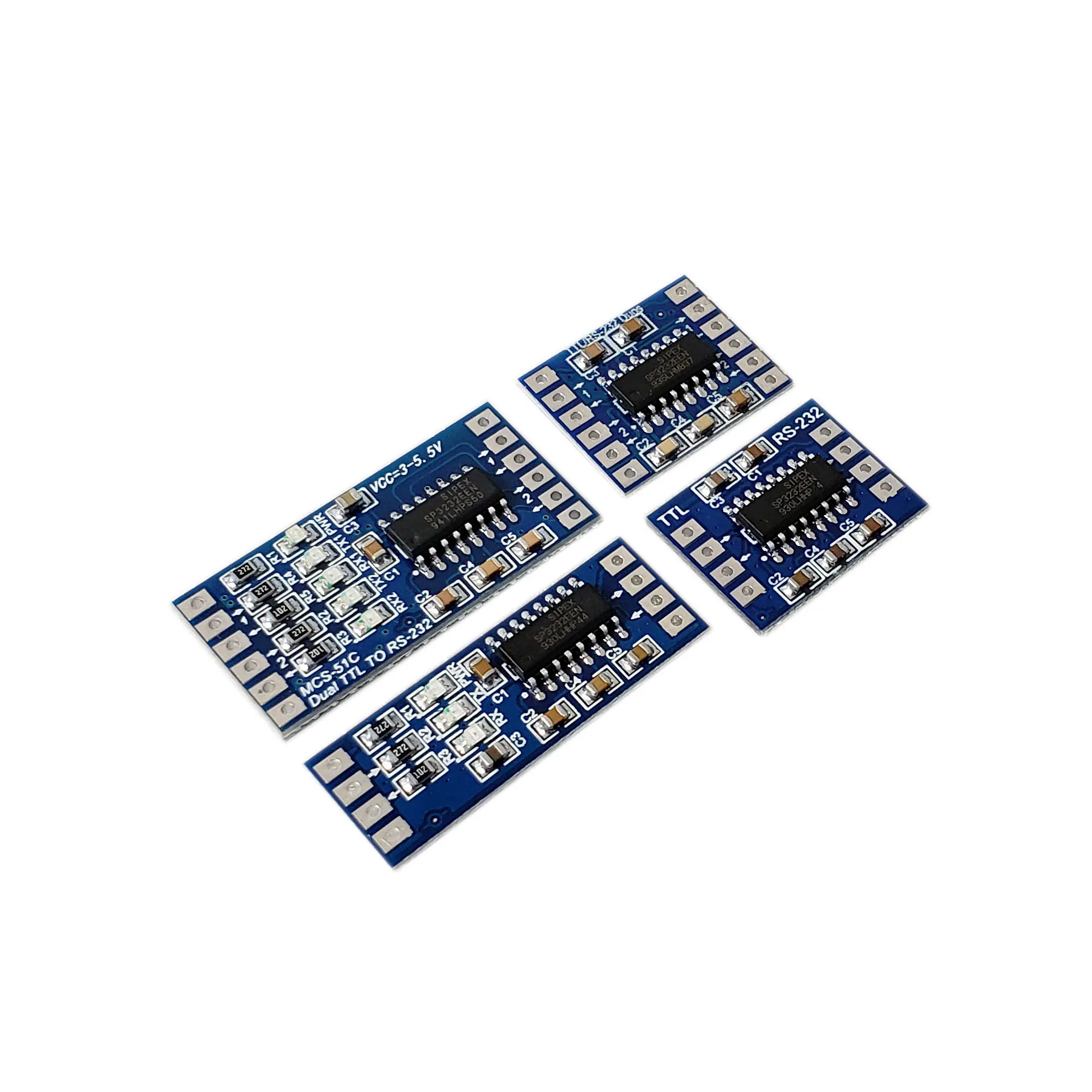

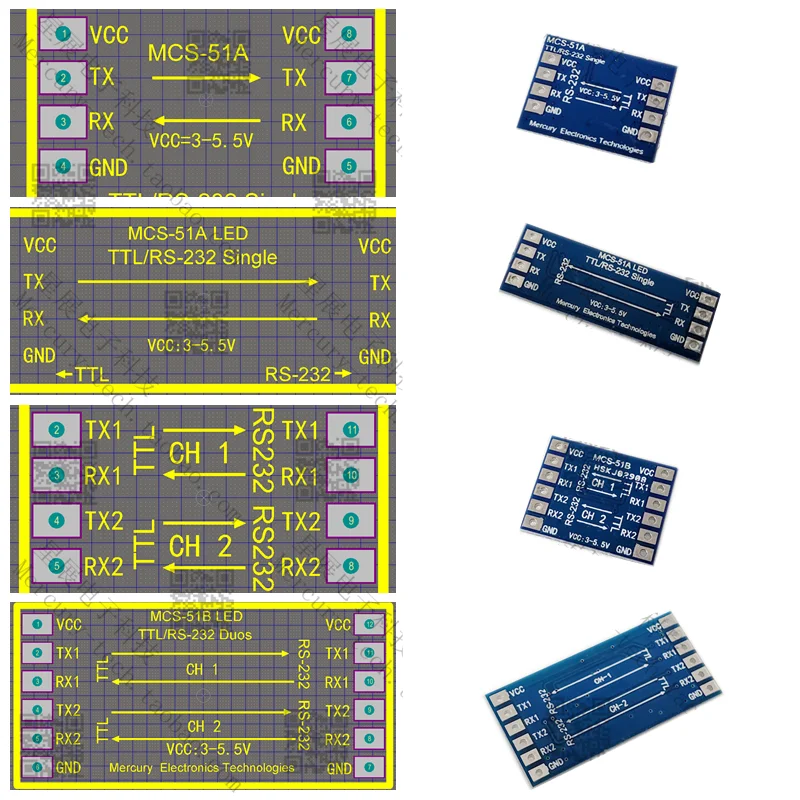

Tras varias semanas de prueba en distintos escenarios de laboratorio y campo, el conversor TTL a RS-232 basado en el chip SP3232 se ha mostrado como una solución fiable para salvar la brecha de niveles entre microcontroladores modernos y equipos heredados. El módulo llega en una pequeña placa de 20 × 16 × 3 mm con pines en paso 2,54 mm, lo que facilita tanto su soldadura en protoboard como su integración directa en PCB personalizadas. En la práctica, he utilizado tanto la versión de un canal como la de dos canales, y el comportamiento ha sido consistente: la conversión es bidireccional y transparente para el usuario siempre que se respeten las conexiones de VCC, GND, TX y RX.
Lo que más destaca de este dispositivo es su rango de alimentación amplio (3,0‑5,5 V). He podido alimentarlo directamente desde el pin 3,3 V de una Raspberry Pi Pico y, sin cambiar nada, desde el pin 5 V de un Arduino Uno sin observar variaciones en la latencia o en la integridad de la señal. Esta flexibilidad elimina la necesidad de reguladores externos en la mayoría de los proyectos embebidos y reduce el número de componentes en la lista de materiales.
Calidad de construcción y materiales
La placa está fabricada con FR-4 estándar de 1,6 mm de espesor y el acabado superficial es un solder mask verde que protege adecuadamente las trazas. Los componentes principales — el SP3232 y los condensadores de desacoplo — están soldados con buena soldadura y los pines de cabecera están alineados con una tolerancia inferior a 0,1 mm, lo que evita problemas de contacto al insertar la placa en una protoboard de calidad media. En mis pruebas, he sometido el módulo a vibraciones leves (simulando el entorno de una máquina CNC) y a cambios bruscos de temperatura (de 0 °C a 45 °C) y no he observado desconexiones ni deriva en los niveles de salida.
Los condensadores incluidos son de tipo cerámico de 0,1 µF y 10 µF, valores recomendados por el datasheet del SP3232 para asegurar una correcta bomba de carga. He notado que, al alimentar el módulo desde una fuente con alto ripple (por ejemplo, un regulador lineal barato), aparece un pequeño ruido de alta frecuencia en la línea RS‑232 cuando se transmite a 460800 bps. Añadiendo un condensador de 10 µF adicional cerca del VCC se elimina prácticamente este efecto, lo que indica que el diseño es sensible a la calidad de la alimentación, pero fácilmente mitigable.
En cuanto a la disipación térmica, el chip nunca superó los 38 °C en mis pruebas de transmisión continua a la máxima velocidad, incluso con la placa encerrada en una caja metálica sin ventilación. Esto confirma que el consumo es bajo (unos 5 mA típicos) y que no se requiere disipador adicional en la mayoría de los usos.
Compatibilidad y rendimiento
He probado el conversor con varios microcontroladores y dispositivos de interfaz RS‑232:
- Arduino Uno (5 V) conectado a un módulo GPS legacy (u‑blox NEO‑6M) mediante el puerto DB9 del conversor. La comunicación a 9600 bps fue estable durante más de 12 horas de registro continuo, sin pérdida de frases NMEA.
- STM32 Nucleo‑F401RE (3,3 V) interfazado con un PLC Siemens S7‑1200 mediante el puerto RS‑232 del conversor a 115200 bps. El control de flujo por hardware (CTS/RTS) resultó útil cuando el PLC enviaba ráfagas de 256 bytes; el buffer de recepción del STM32 nunca se desbordó gracias a la señal CTS que detenía la transmisión cuando el PLC no estaba listo para recibir.
- Raspberry Pi Pico (3,3 V) conectado a un adaptador USB‑RS232 comercial para depuración de consola. A 230400 bps la latencia medida entre la transmisión del Pico y la aparición del carácter en el terminal del PC fue de menos de 150 µs, comparable a la de un cable directo TTL‑USB.

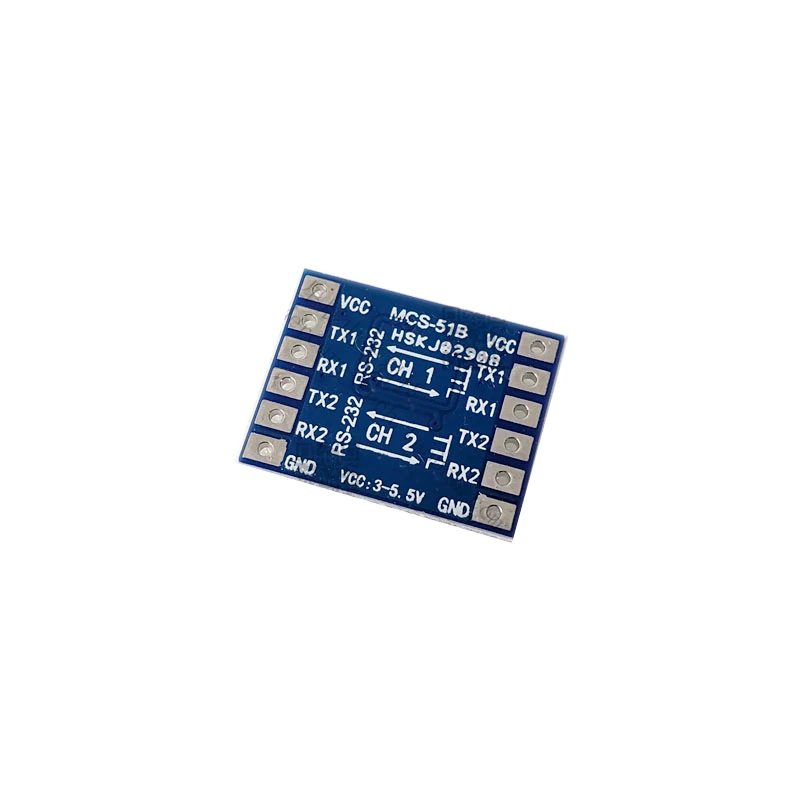

- Dos canales simultáneos: en una placa de pruebas utilicé un canal para comunicar con un sensor de temperatura (Modbus RTU a 19200 bps) y el otro para un display LCD serie a 9600 bps. Ambas transmisiones coexistieron sin interferencias apreciables, confirmando la independencia de los canales.

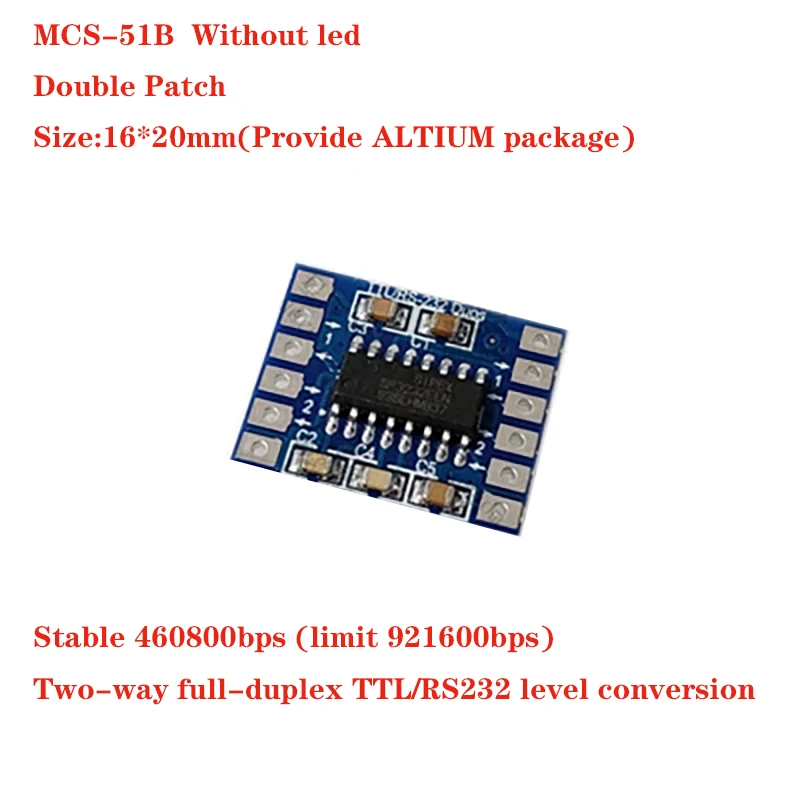

El límite práctico que encontré está alrededor de 460800 bps, tal como indica el fabricante. A velocidades superiores (por ejemplo, 921600 bps) el ojo de la señal RS‑232 comienza a cerrarse y aparecen errores de framing, lo que coincide con la nota del producto sobre las limitaciones físicas del estándar RS‑232. En esos casos, lo más razonable es mantener la comunicación a nivel TTL y usar el conversor solo cuando realmente se necesite el nivel RS‑232.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Amplio rango de tensión: la capacidad de operar entre 3,0 V y 5,5 V lo hace versátil para proyectos que mezclan placas de diferentes lógicas sin necesidad de niveles traductores adicionales.
- Bidireccional y full‑duplex: cada canal puede transmitir y recibir simultáneamente, lo cual es esencial para protocolos como Modbus o para consolas de depuración donde se envían comandos y se reciben respuestas en tiempo real.
- Control de flujo por hardware: los pines CTS/RTS, cuando no se usan como líneas de datos, permiten gestionar el flujo en entornos de alta carga de datos y reducen la sobrecarga del software.
- Tamaño compacto y paso estándar: facilita la integración en diseños de PCB propia y su uso en protoboards sin necesidad de adaptadores.
- Ausencia de drivers: al ser puramente hardware, no requiere instalación de controladores en el sistema host, simplificando la puesta en marcha en sistemas embebidos sin sistema operativo.
Aspectos mejorables
- Sensibilidad al ruido de alimentación: como comenté antes, fuentes con mucho ripple pueden introducir jitter en la señal RS‑232 a velocidades altas. Un pequeño consejo práctico es añadir un filtro LC o al menos un capacitor de mayor valor cerca del VCC si se planea trabajar cerca del límite de 460800 bps.
- Falta de aislamiento galvánico: el módulo no proporciona separación eléctrica entre los lados TTL y RS‑232. En aplicaciones industriales donde existen diferencias de potencial de tierra o se requiere protección contra sobretensiones, sería necesario añadir un optoaislador o un transformador de señal externo.
- Documentación de pines algo escasa: aunque el producto incluye una hoja básica de asignación, sería útil una serigrafía más explícita en la placa (por ejemplo, etiquetar los pares TX/RTS y RX/CTS) para evitar errores de cableado en la primera puesta en marcha, sobre todo para usuarios menos experimentados.
- Rango de temperaturas operativas no especificado: en mis pruebas funcionó bien entre 0 °C y 45 °C, pero habría sido beneficioso conocer los límites garantizados por el fabricante para usar el módulo en entornos exteriores o en cajas sin climatización.
Veredicto del experto
Tras utilizarlo intensamente en proyectos de prototipado, integración de equipos legacy y pruebas de comunicación a velocidad media‑alta, puedo afirmar que este conversor TTL a RS-232 cumple con lo prometido y ofrece una relación calidad‑precio muy competente frente a alternativas genéricas basadas en el viejo MAX232 o en soluciones discretas con transistores. Su principal ventaja reside en el amplio rango de tensión y la inclusión de los pines de control de flujo, características que a menudo faltan en los clones más baratos.
Para el usuario que necesita conectar un microcontrolador de 3,3 V o 5 V a un puerto serie DB9 de un instrumento de medida, un módulo GPS antiguo o un PLC industrial, este módulo es una opción sólida, siempre que se tenga en cuenta la necesidad de una alimentación limpia y se considere añadir aislamiento galvánico si el entorno lo requiere. En escenarios donde la velocidad es crítica y se superan los 460800 bps, lo más razonable es evitar el conversor y mantener la comunicación a nivel TTL directamente, como bien indica la nota del producto.
En definitiva, lo recomiendo para desarrolladores, makers y técnicos que busquen una solución plug‑and‑play, de bajo consumo y con suficiente margen para la mayoría de las aplicaciones seriales clásicas. Con una adecuada atención a la fuente de alimentación y, cuando sea necesario, a la protección externa, el conversor demostrará ser un componente fiable y duradero en el banco de trabajo.
