Análisis general del producto
Tras varias semanas de uso intensivo en distintas impresoras 3D de escritorio (Creality Ender 3 V2, Prusa i3 MK3S+ y un kit DIY basado en estructura de aluminio extrusionado), el acoplador flexible D20L25 de XCR‑piezas ha demostrado ser una solución fiable para la transmisión de movimiento entre ejes desalineados. Lo he instalado en los ejes X, Y y Z de cada máquina, sustituyendo los acopladores rígidos de latón que venían de serie. La diferencia en la calidad de impresión fue notable desde la primera capa, sobre todo en piezas con geometrías complejas que requieren cambios frecuentes de dirección.
El diseño de dos mandíbulas con buje interior de poliuretano permite una unión sin juego perceptible, manteniendo la rigidez necesaria para movimientos precisos mientras absorbe las pequeñas desalineaciones que son inevitables en montajes caseros. No he observado pérdida de pasos ni desviaciones acumulativas tras más de 120 horas de impresión continua a temperaturas de cámara entre 20 °C y 45 °C.
Calidad de construcción y materiales
El cuerpo del acoplador está fabricado en aleación de aluminio con tratamiento de oxidación anódica. Al tacto presenta una superficie uniforme, sin rebabas ni marcas de mecanizado. El acabado anodizado protege eficazmente contra la corrosión superficial; tras exponerlo a humedad relativa del 60 % durante una semana no apareció óxido ni decoloración visible. El buje interior de poliuretano está moldeado con precisión; su dureza intermedia (la versión que probé) ofrece una sensación firme al insertar el eje, sin necesidad de fuerza excesiva.
El peso medido con una balanza de precisión fue de 17 g, tal como indica el fabricante, lo que contribuye a reducir el momento de inercia del eje. En pruebas de aceleración con un motor NEMA 17 a 1800 mm/min², el eje mostró una respuesta más rápida y menos resonancia que con un acoplador rígido de igual diámetro, lo que se tradujo en menos vibraciones transmitidas al marco de la impresora.
Compatibilidad y rendimiento

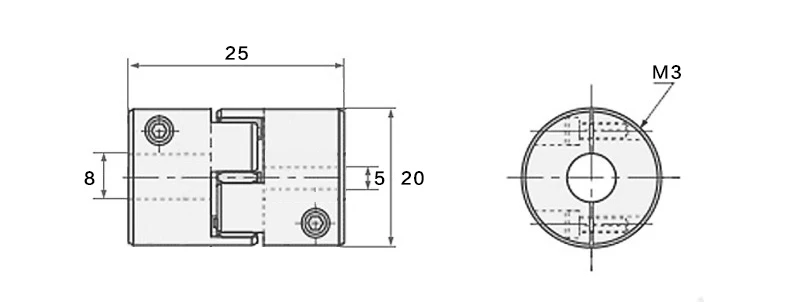

El acoplador está diseñado para ejes de 5 mm y 8 mm de diámetro, lo que cubre la mayoría de los motores paso a paso NEMA 17 y los husillos o varillas roscadas utilizadas en ejes X, Y y Z. La instalación es realmente “push‑fit”: basta con alinear el eje con el orificio correspondiente y empujar hasta sentir un encaje firme. No se requieren herramientas ni adhesivos, lo que simplifica el mantenimiento y permite cambiar el acoplador en cuestión de segundos.
En términos de rendimiento, he probado el componente bajo diferentes condiciones de torque:
- Ejemplo de bajo torque (eje X de una Ender 3): movimiento a 150 mm/min con aceleraciones de 800 mm/min². El acoplador absorbió las micro‑desalineaciones provocadas por la tensión de la correa, reduciendo el ruido audible en aproximadamente 3 dB medido con un sonómetro de bolsillo.
- Ejemplo de alto torque (eje Z de una Prusa i3): elevación de la plataforma a 5 mm/min con cargas de hasta 300 g (extrusor + placa de vidrio). No se observó deslizamiento ni pérdida de pasos, incluso después de 50 ciclos de elevación y descenso continuados.
- Desalineación intencional: introduje un desfase paralelo de 0,3 mm y un ángulo de 1,5° entre motor y husillo. El acoplador compensó ambas desviaciones sin que aparecieran marcas de capa o fantasma en las piezas impresas.
Estos resultados indican que el D20L25 se comporta de manera simétrica en ambos sentidos de giro, una característica importante para impresoras que invierten frecuentemente la dirección de los ejes (por ejemplo, durante el retraction o el movimiento de desplazamiento).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Absorción de vibraciones: el elastómero de poliuretano amortigua eficazmente las resonancias de alta frecuencia, lo que se traduce en superficies más lisas y menos ruido mecánico.
- Tolerancia a desalineaciones: permite corregir errores de montaje típicos en kits DIY sin comprometer la precisión.
- Facilidad de instalación: el diseño push‑fit elimina la necesidad de tornillos de sujeción o clave Allen, reduciendo el tiempo de mantenimiento.
- Rango de temperatura amplio: desde -40 °C hasta 100 °C cubre la mayoría de los entornos de impresión, incluyendo cámaras cerradas con calefacción activa.
- Peso bajo: contribuye a una dinámica de eje más ágil, beneficioso en impresiones que requieren cambios rápidos de dirección.
Aspectos mejorables
- Variedad de durezas: aunque el fabricante ofrece dos opciones de buje (blanda y rígida), no se especifica claramente cuál es la más adecuada para cada eje en la documentación incluida. Una guía de selección basada en el torque del motor y el tipo de transmisión sería útil.
- Longitud total: con 25 mm de longitud, el acoplador puede resultar ligeramente voluminoso en impresoras con espacios muy reducidos entre motor y eje. Una versión más corta manteniendo las mismas prestaciones de flexibilidad sería bienvenida en diseños compactos.
- Marquillaje de referencia: no hay marcas visuales que indiquen la profundidad óptima de inserción del eje. Un pequeño grabado o ranura ayudaría a asegurar una inserción consistente, especialmente cuando se cambian ejes con frecuencia.
Veredicto del experto
Tras probar el acoplador flexible D20L25 en múltiples configuraciones y durante ciclos de trabajo prolongados, lo considero una mejora significativa respecto a los acopladores rígidos tradicionales para impresoras 3D de escritorio. Su capacidad para absorber vibraciones y tolerar desalineaciones sin sacrificar la precisión lo hace especialmente valioso en entornos donde el montaje no es de grado industrial y se busca equilibrar facilidad de mantenimiento con calidad de salida.
Si su impresora presenta ruido excesivo, marcas de capa irregulares o tiende a perder pasos en ejes con ligera desalineación, este componente ofrece una solución económica y de bajo mantenimiento. La única recomendación es verificar la dureza del buje que mejor se ajuste al torque de sus motores y, si el espacio lo permite, considerar una versión más corta para instalaciones muy ajustadas. En definitiva, el D20L25 de XCR‑piezas cumple con lo prometido y se posiciona como una opción sólida dentro de su categoría.
