DESCRIPCIÓN

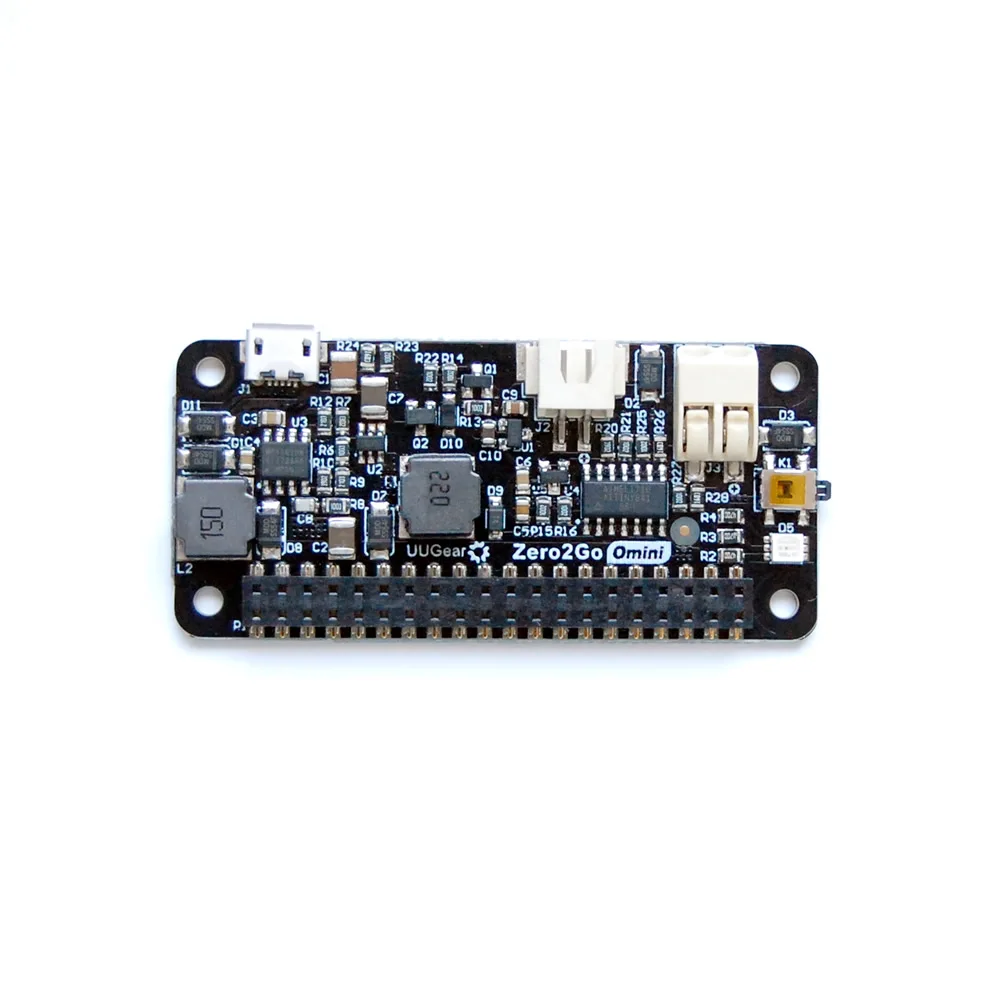

Zero2Go es una placa de extensión de tamaño Raspberry Pi Zero (o forma de pHAT) que puede funcionar como fuente de alimentación de amplio rango de entrada para Raspberry Pi.Zero2Go Omini es el segundo miembro de la familia Zero2Go.

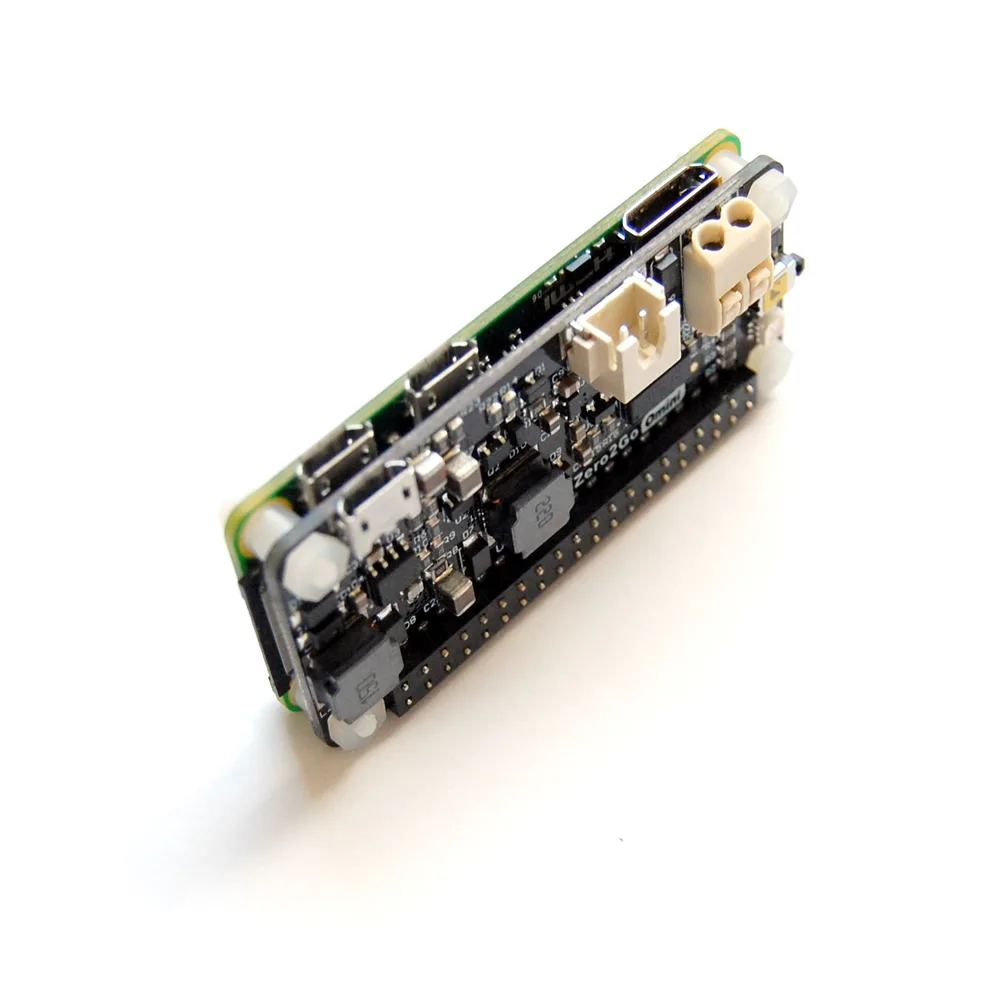

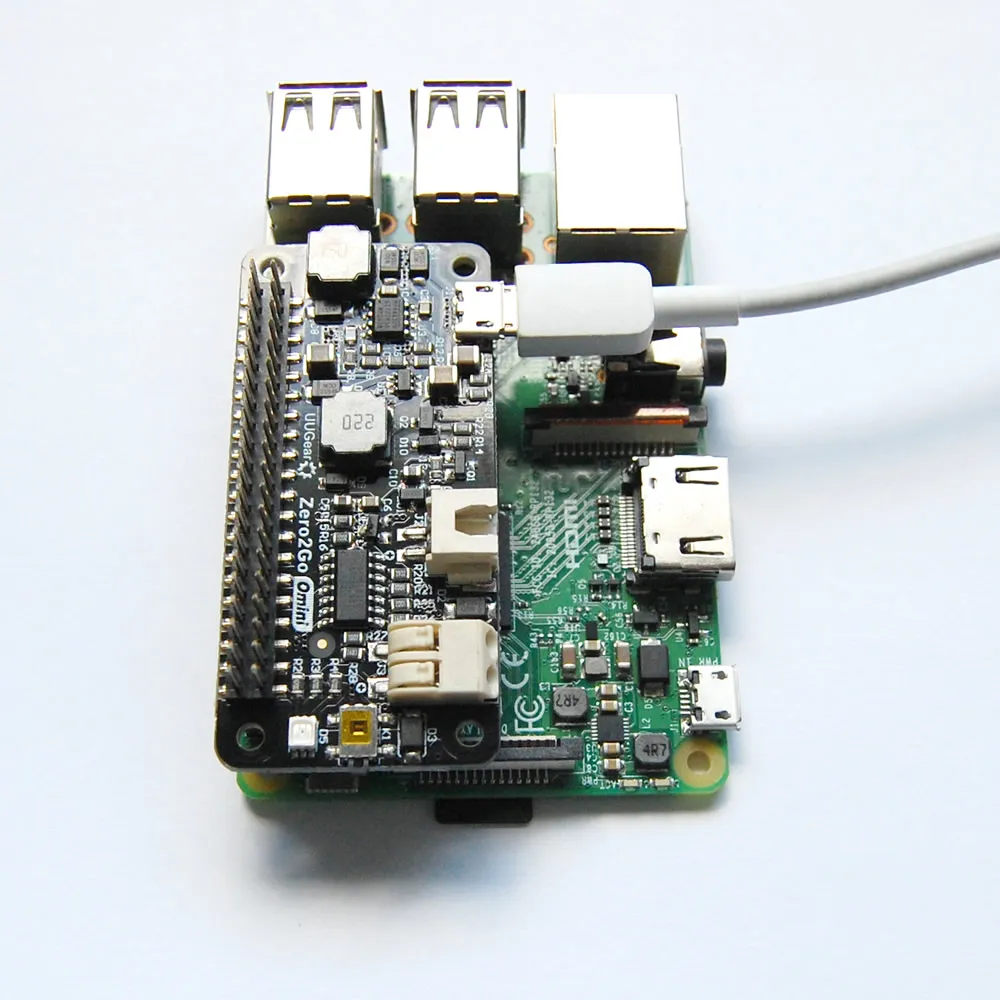

Zero2Go Omini es compatible con todos los modelos Raspberry Pi que tienen el encabezado GPIO de 40 pines, incluidos A+, B+, 2B, 3B, 3B+, 3A+, Zero, Zero W y 4B.
Zero2Go es compatible con Raspberry Pi 4 recién lanzado.Sin embargo, deberá actualizar manualmente su cableadoPi a la versión 2.52, ejecutando estos dos comandos:
La versión del cableadoPi incluida en el sistema operativo (buster) es actualmente 2.50 y usted debe actualizarlo manualmente por ahora.Con suerte, la nueva versión se incluirá en el lanzamiento oficial en el futuro.
Las características principales de Zero2Go Omini incluyen:
Tres canales de entrada separados (cada uno acepta 3,5 ~ 28 V CC).
Aumento o reducción automática para generar 5 V para alimentar Raspberry Pi.
Canal de entrada de interruptor automático (uno con voltaje más alto toma la prioridad).
Enciende/apaga elegantemente Raspberry Pi con un solo toque en el botón.
Corta completamente la energía para Raspberry Pi y todos sus periféricos USB después del apagado.
Mantenga presionado el botón para forzar el corte de energía cuando el sistema operativo pierda respuesta.
Monitoree el voltaje de entrada en cada canal (a través del software).
Apague Raspberry Pi cuando el voltaje de entrada sea inferior al umbral preestablecido.
Recupere Raspberry Pi cuando el voltaje de entrada exceda el umbral preestablecido.

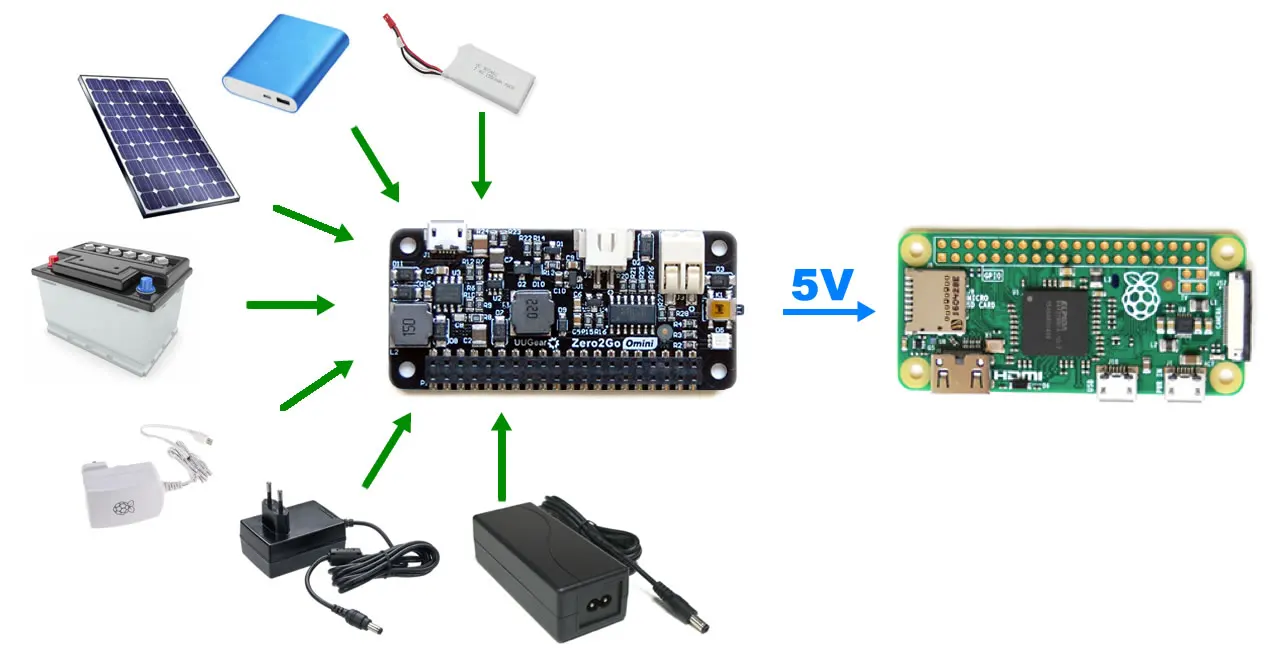

Zero2Go tiene un rango de entrada bastante amplio (3,5 V ~ 28 V), por lo que es conveniente alimentar su Raspberry Pi con un banco de energía, un paquete de baterías Li-Po, un panel solar, una batería de automóvil o diferentes tipos de adaptadores de corriente, etc.También puedes configurarlo como UPS (lea para más detalles). Observaciones: Zero2Go Omini no carga la batería conectada y es posible que necesite un circuito de carga externo como o para batería recargable.
¿Cómo funciona?Consulte a continuación el diagrama simplificado.Demuestra las principales funcionalidades de Zero2Go Omini y puede ayudarte a comprender cómo funciona.Cuando Vin es inferior a 5,5 V, se utilizará el motor elevador; Cuando Vin es 5,5 V o más, se utilizará el motor reductor. Zero2Go puede cambiar entre los modos de aumento y reducción automáticamente.
INSTALACIÓN DE SOFTWARE
Para instalar el software de Zero2Go, ejecute este comando en su directorio residencial:
pi@frambuesapi~$obtuvohttp://www.uugear.com/repo/Cero2GoOmini/instalarZero2Go.sh
Si su Raspberry Pi tiene conexión a Internet, descargará inmediatamente el script desde nuestro sitio web y luego verá el script “InstallZero2Go.sh” en su directorio de inicio.Entonces sólo necesitas esta escritura con sudo:
pi@frambuesapi~$sudoshinstalarZero2Go.sh
Necesitará usar sudo para ejecutar este script.Este script copiará un archivo en “/etc/init.d/zero2go_daemon” y lo registrará para ejecutarlo después del inicio.
CONFLICCIÓN CON INTERFAZ DE 1 CABLE
Si tiene una interfaz de 1 cable habilitada y no especificó el pin GPIO para 1 cable, utilizará GPIO-4 y ese conflicto con Zero2Go Omini.Zero2Go Omini utiliza GPIO-4 para recibir el comando de apagado; si GPIO-4 también se asigna a 1-Wire, el software de Zero2Go recibirá el comando de apagado inesperadamente.Si su Raspberry Pi siempre se apaga automáticamente después de instalar el software Zero2Go, lo más probablemente se debe a la conflicción con la interfaz 1-Wire.
Cuando esto sucede, lo más probablemente no puedas iniciar sesión en tu Raspberry Pi porque siempre se apaga antes de tener la oportunidad de iniciar sesión.Para resolver este problema, deberá sacar la tarjeta micro-SD de su Raspberry Pi y acceder a su sistema de archivos mediante un lector de tarjetas.Debe editar el archivo Config.txt en el volumen "arranque" para cambiar el pin GPIO utilizado por la interfaz de 1 cable, o puede desactivar la interfaz de 1 cable si no la necesita ahora.Necesitas encontrar algo como “dtoverlay=w1-gpio” en el archivo.
Si desea que 1 cable utilice GPIO-18, simplemente cambie "dtoverlay=w1-gpio" para:
Si desea desactivar la interfaz 1-Wire, simplemente coméntelo:
#dtoverlay=w1-gpioGuarde el archivo y expulse su tarjeta micro SD y vuelva a colocarlo en su Raspberry Pi.Ahora su Raspberry Pi debería poder arrancar normalmente.

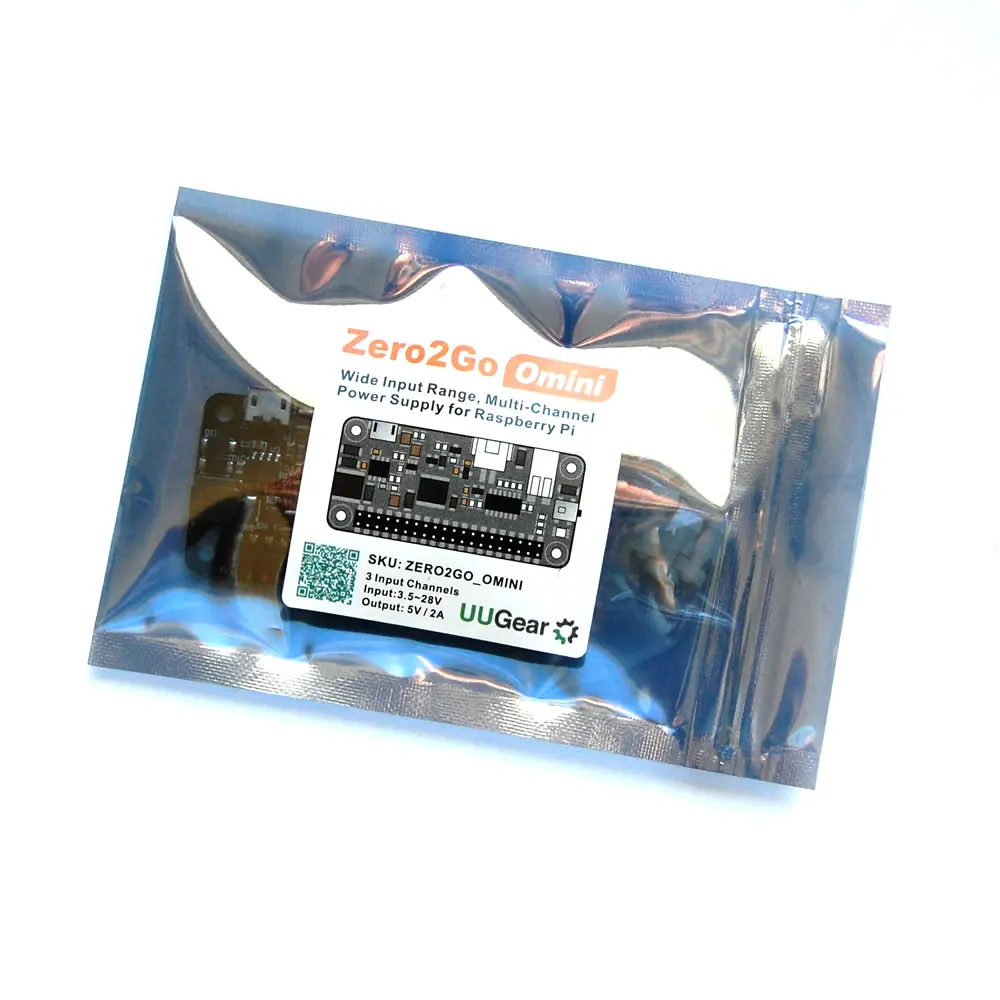

CONTENIDO DEL PAQUETE
Cada paquete de Zero2Go contiene:
Placa Zero2Go x 1
Espaciador de plástico de 4 mm x 4
Tornillos de plástico M2.5 x 10 mm x 4
Tuercas de plástico M2.5 x 4
Observaciones: Raspberry Pi y el encabezado de 40 pines no están incluidos en el paquete.
ESPECIFICACIONES
Dimensión:
65 mm x 30 mm x 7,7 mm
Peso
12 g (peso neto)
PrincipalmenteChips usados
MCU: ATtiny841 ( )
DC-DC a granel: MP4462 ( )
Aumento DC-DC: SDB628 ( )
Indicador LED
LED de tres colores (rojo, verde y azul)
Interfaz
Conector micro USB hembra para canal de entrada A.
Conector XH2.54-2P para canal de entrada B.
Conector de cable universal para canal de entrada C.
Conector 20×2 (h=2 mm) para conectar Raspberry Pi.
Entrada
Tres canales separados (A, B y C)
Todos aceptan CC 3,5 V ~ 28 V.
(No se recomienda 5,5 ~ 7,0 V ya que el convertidor a granel DC-DC necesita más dropout para funcionar bien)
Salida
Salida 5V (±5%), máximo 2A
Eficiencia
Hasta el 87% en modo Step-Up
Hasta 82% en modo reductor
Corriente de espera
~0.13mA @V=3,5V
~0.36mA @V=12V
~0,87 mA @ Vin=28 V
Temperatura de funcionamiento
-30℃~80℃ (-22°F~176°F)
Temperatura de almacenamiento
-40℃~85℃ (-40°F~185°F)
Humedad
0~80%RH, sin condensación
INFORMACIÓN ADICIONAL
Peso
0,014 kg
Dimensiones
65 × 30 × 7,7 cm
