Descripción

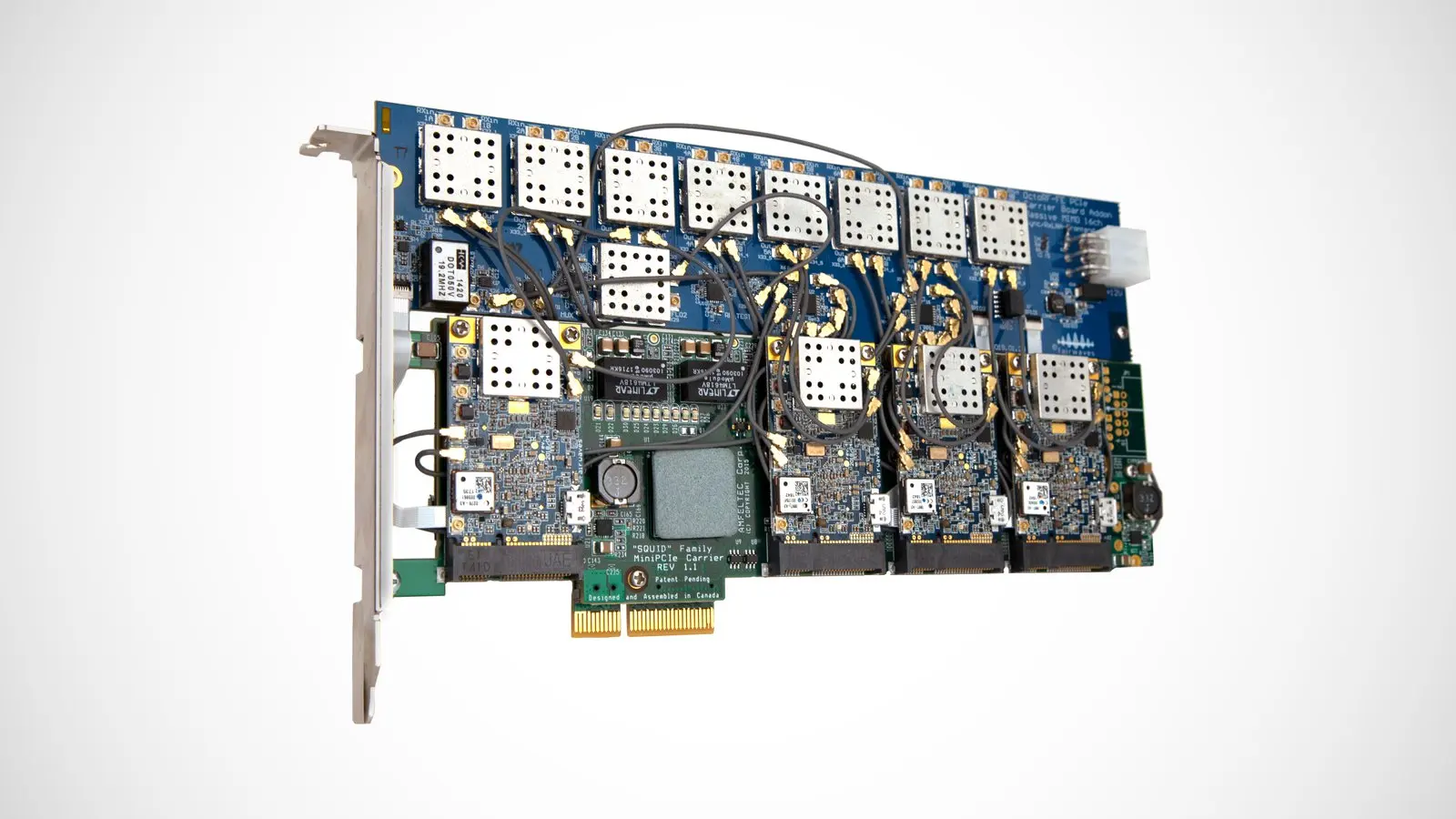

Ocho placas XTRX, sincronizadas y multiplexadas
Si está trabajando en un sistema MIMO masivo o tiene una gran amplitud de espectro que necesita monitorear, XYNC (pronouncido iks-sync) es adecuado para ti.XYNC se basa en el éxito del y tiene en cuenta los comentarios de los usuarios originales del Octopack.
XTRX sincronizados y multiplexados

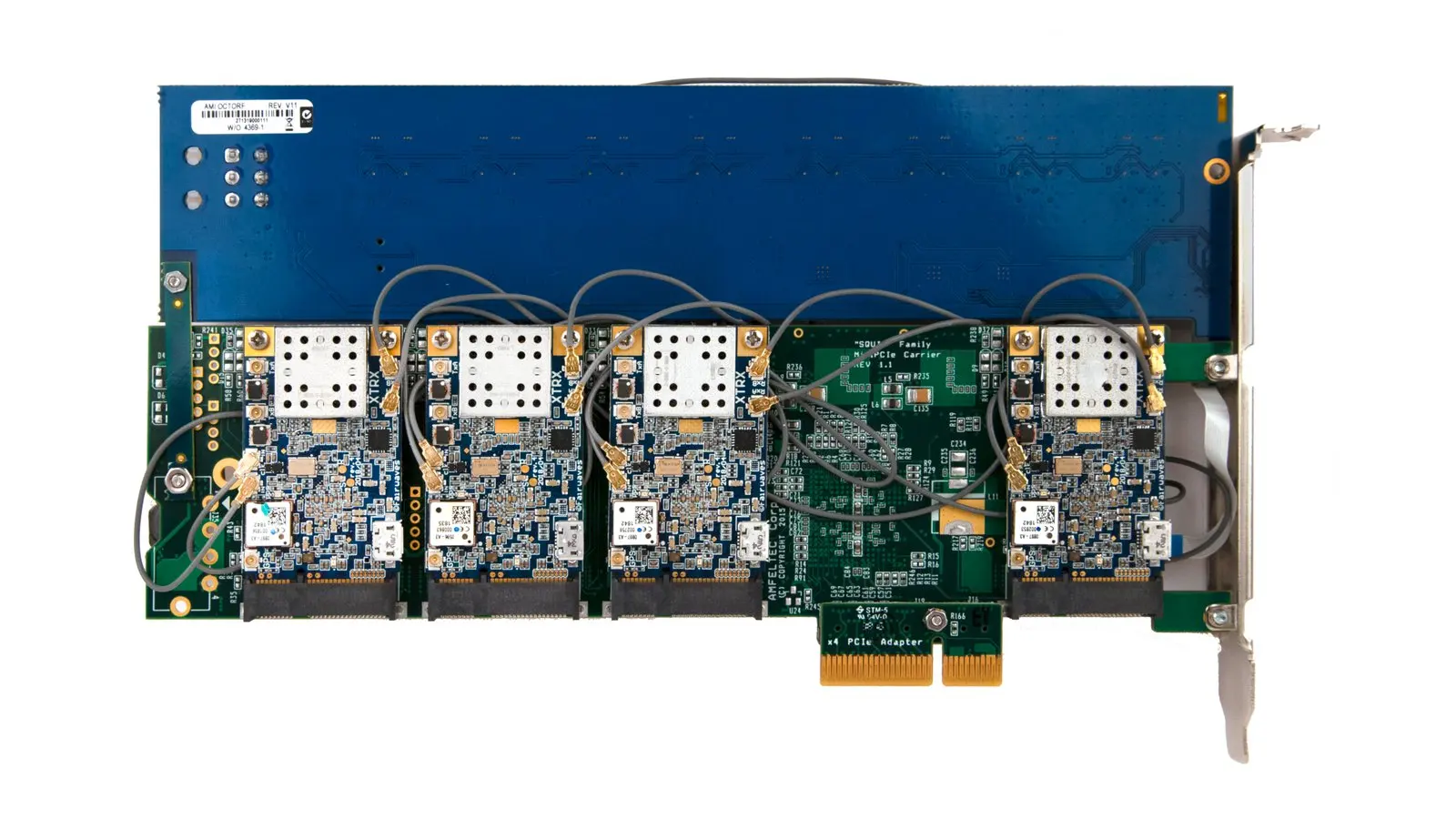

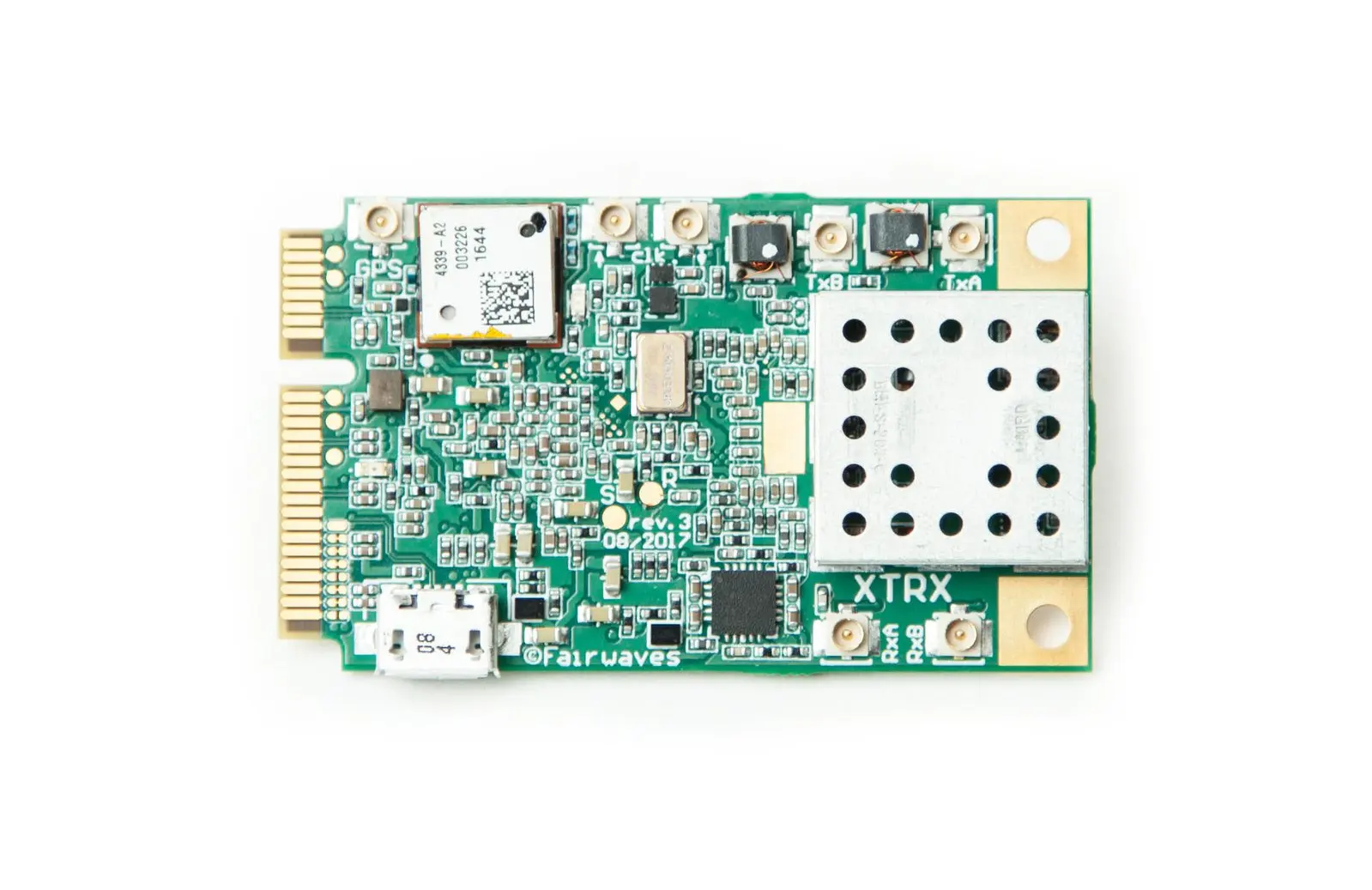

Un solo XYNC viene equipado con cuatro o ocho extraíbles. placas, soportes de instalación metálicos, cables para todos los puertos TX/RX y el puerto GPS, y una placa especial para sincronizar las unidades XTRX.Cada XTRX integrado proporciona dos canales de transmisión y dos canales de recepción.Por lo tanto, XYNC Octo (con ocho unidades XTRX) tiene 16 canales de transmisión y 16 canales de recepción.Se pueden sincronizar dos XYNC Octos y le brindarán 32 canales de transmisión y 32 de recepción.
En el lado digital, cada unidad XTRX está conectada a un conmutador PCIe que multiplexa las carriles XTRX PCIe en un único conector PCIe 2.0 x4.Esto lo hace muy compacto y fácil de instalar en una PC estándar.No olvide proporcionar suficiente flujo de aire para enfriar, ya que las configuraciones como esta pueden calentarse bastante.
Características y especificaciones
Conjunto de chips de RF: 8x microsistemas de lima FPRF
FPGA: 8x Xilinx Artix 7 50T
Canales: 16×16 MIMO
Tasa de muestra: ~0.2 MSPS a 120 MSPS por canal (sujeto a las limitaciones explicadas anteriormente)
Rendimiento PCIe: PCIe x4 Gen 2.0, 16 Gb/s
Amplificador RF:
Potencia de salida de RF: 0 a 10 dBm según la frecuencia
Ancho de banda de RF: 1,4 MHz a 130 MHz
Rango de afinación: 30 MHz - 3,8 GHz
- Rango RX/TX
10 MHz - 3,7 GHz
100 kHz - 3,8 GHz con degradación del nivel de señal
- Reloj de referencia
Estabilidad sin GPS: 100 ppb desde 0°C a 70°C
Estabilidad con GPS: 10 ppb estabilidad después del bloqueo GPS/GNSS
Factor de forma: PCIe de tamaño completo
Latencia del autobús: 10 μs, estable con el tiempo
Sincronización: sincroniza dos placas XYNC directamente o más de dos placas XYNC con una red de distribución de reloj externa
Ancho de banda de RF
XYNC se basa en múltiples SDR XTRX sincronizados, por lo que el ancho de banda de RF máximo logable es una función del .
Si desea sintonizar los canales XYNC para recibirlos o transmitirlos en diferentes partes del espectro, tenga en cuenta dos cosas:
Los filtros XTRX RF no son ideales y tener un rodamiento natural hacia el borde, por lo que es posible que deba superponer las ventanas de recepción/transmisión del XTRX para lograr un espectro contíguo dentro del cual recibir o transmitir.
Cada XTRX tiene solo un PLL de recepción y otro de transmisión, por lo que ambos canales RX están "bloqueados" entre sí, como ambos son canales TX.Esto significa que un único XYNC tablero sólo proporciona hasta ocho independiente Canales RX y ocho independiente Canales TX.

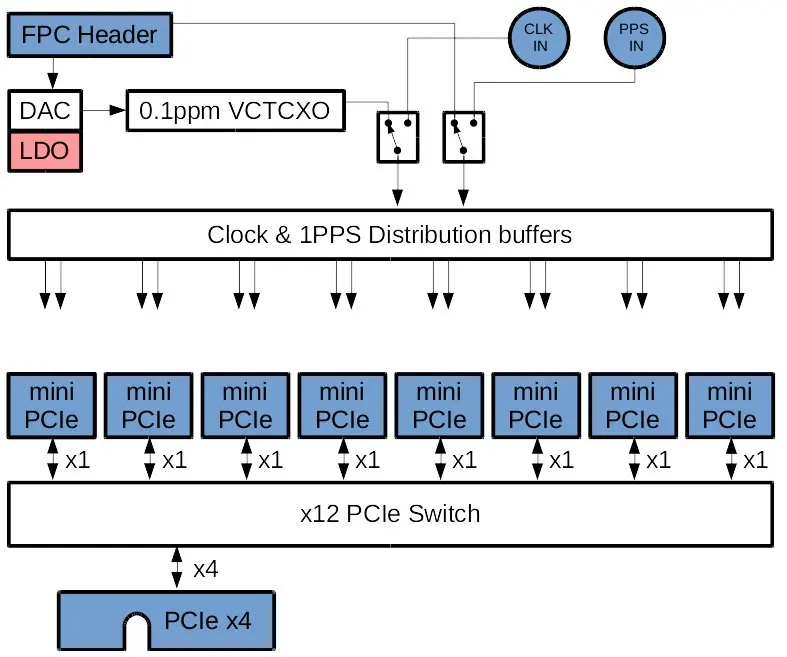

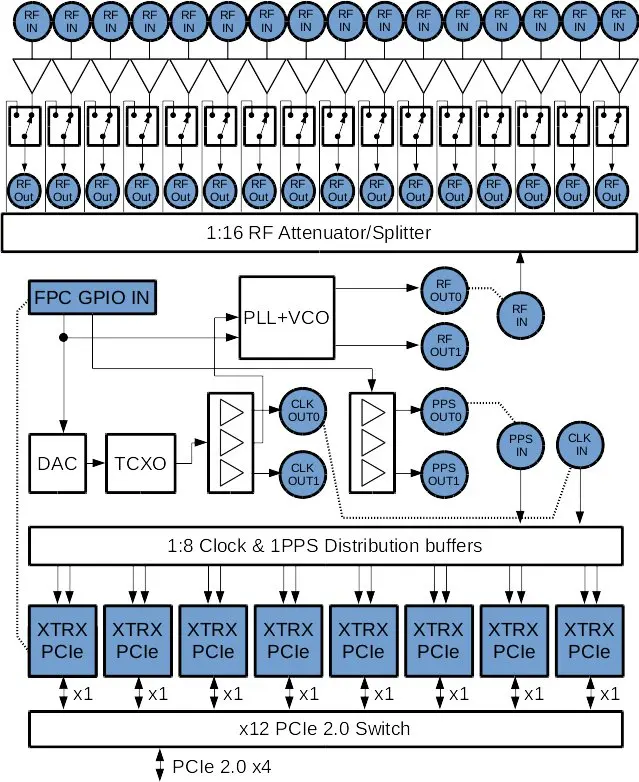

Diagrama de bloques simplificado XYNC
