Descripción
Descripción:

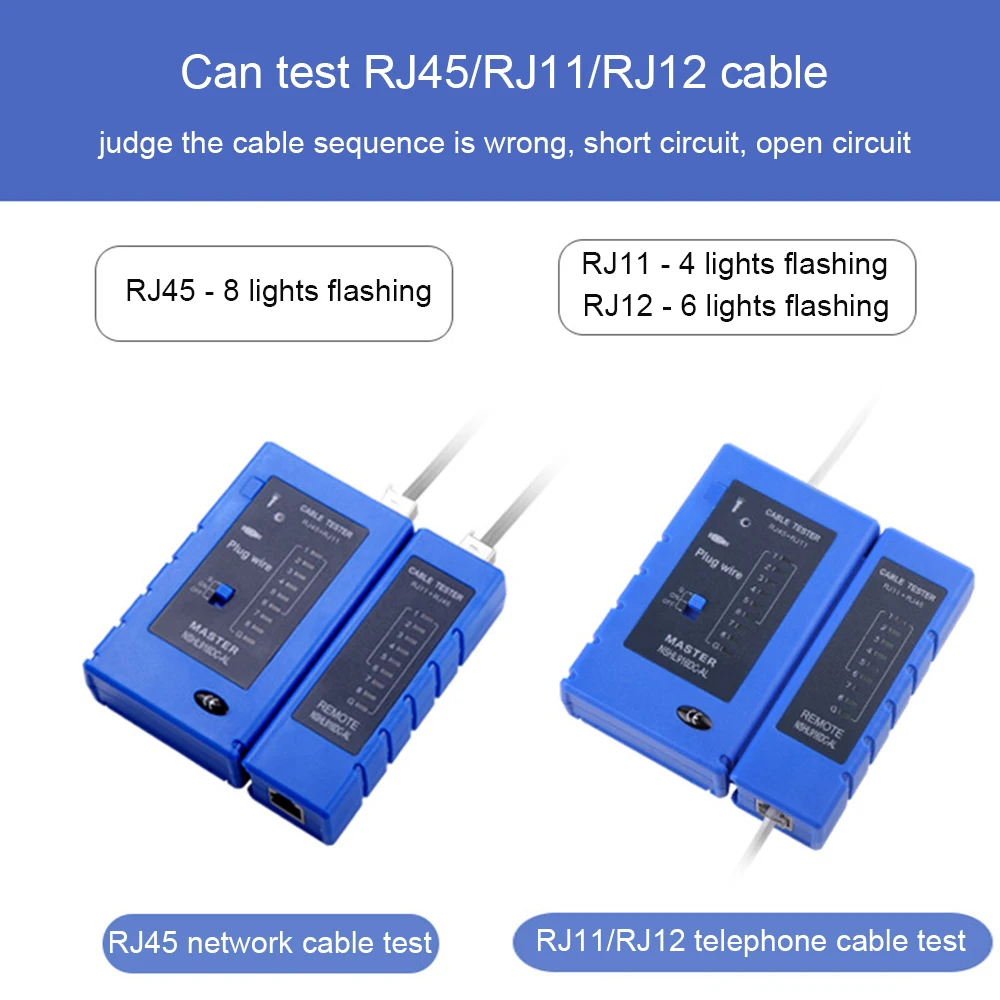

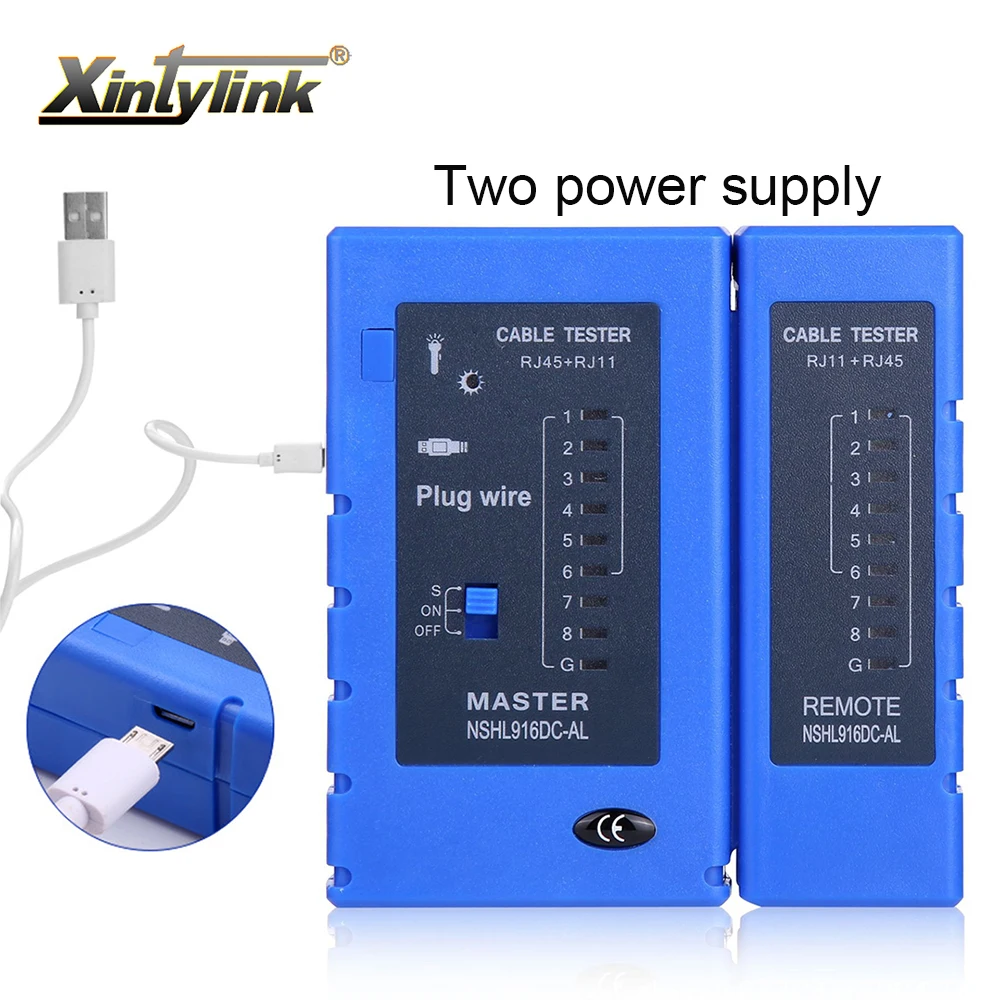

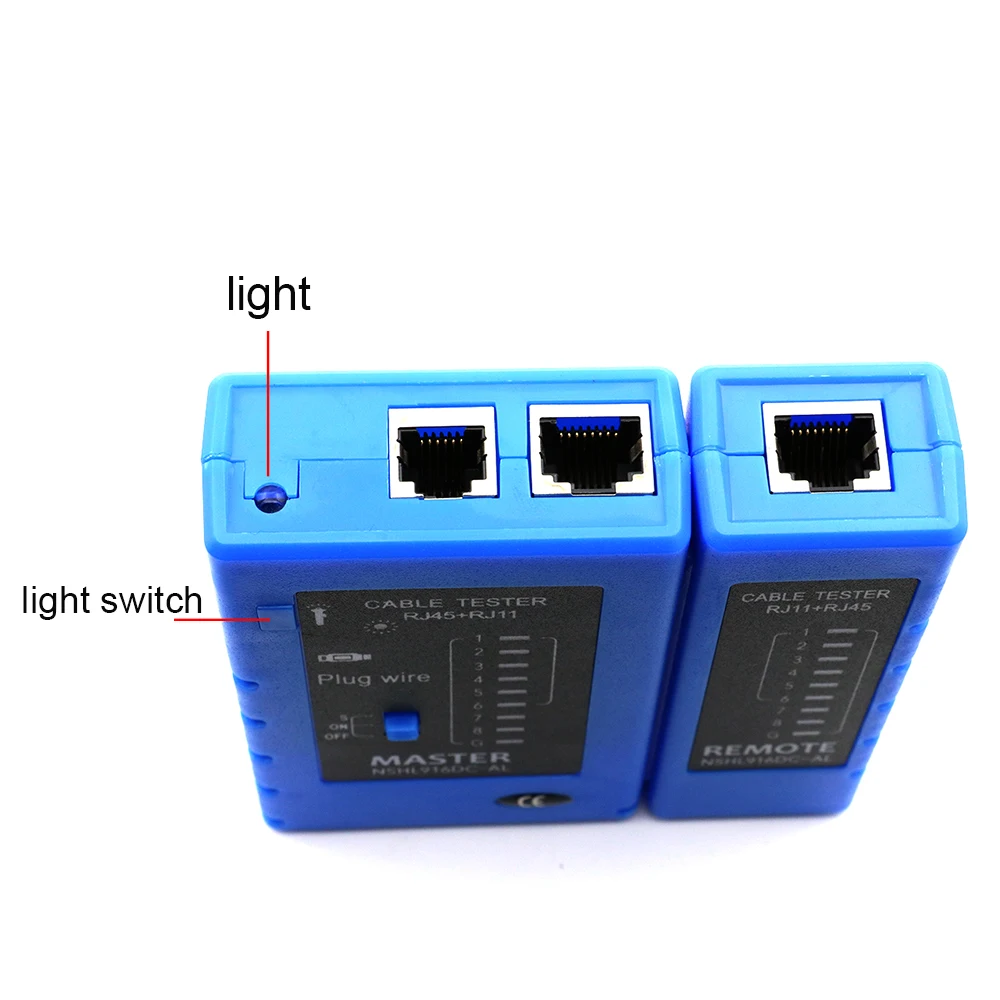

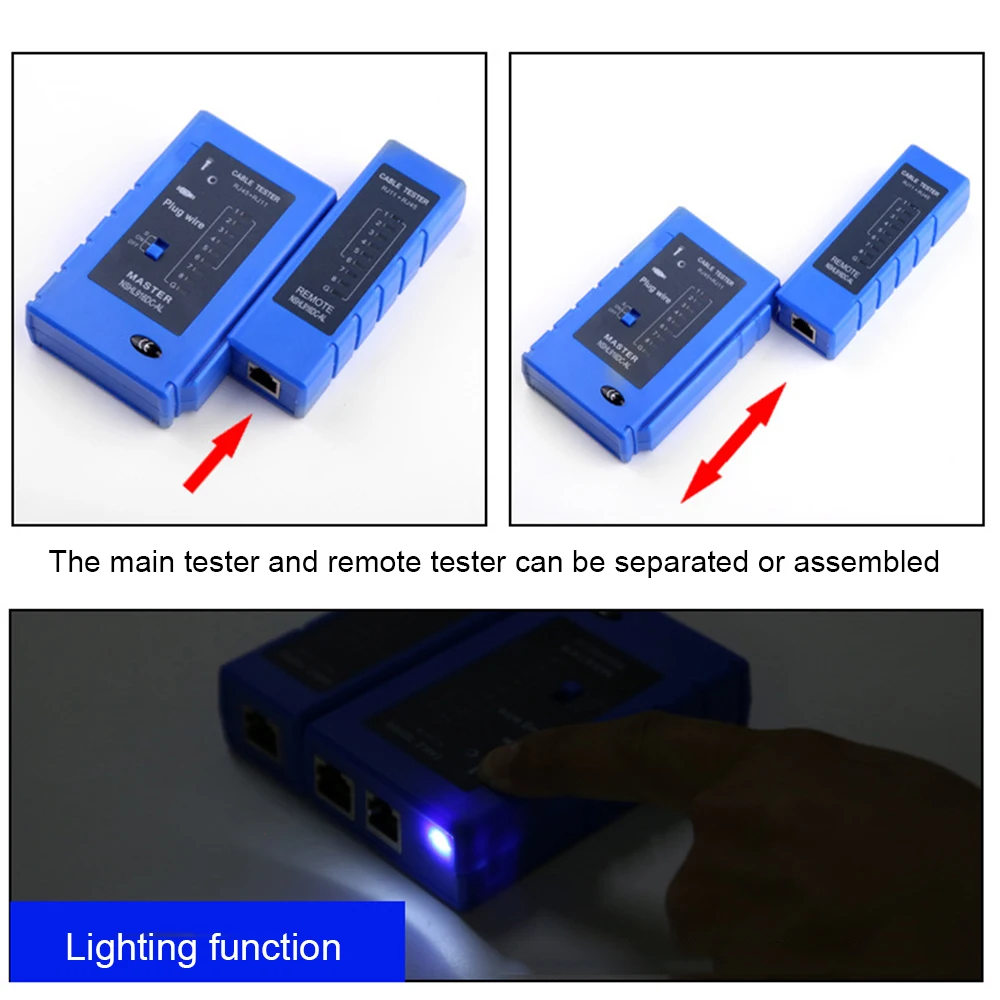

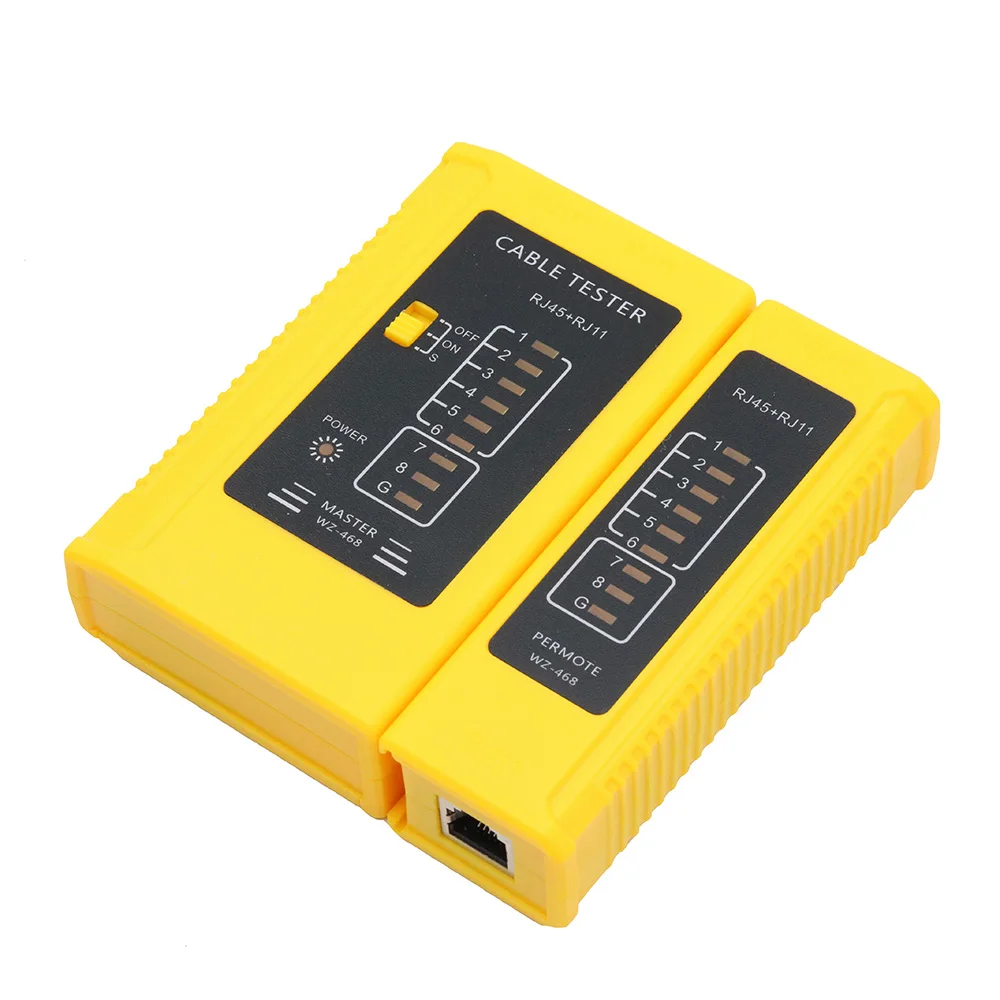

Prueba de cables de doble torsión: Encienda la alimentación.(S es de grado automático lento, M es manual).Coloque los cables tanto en el probador principal como en el probador remoto.

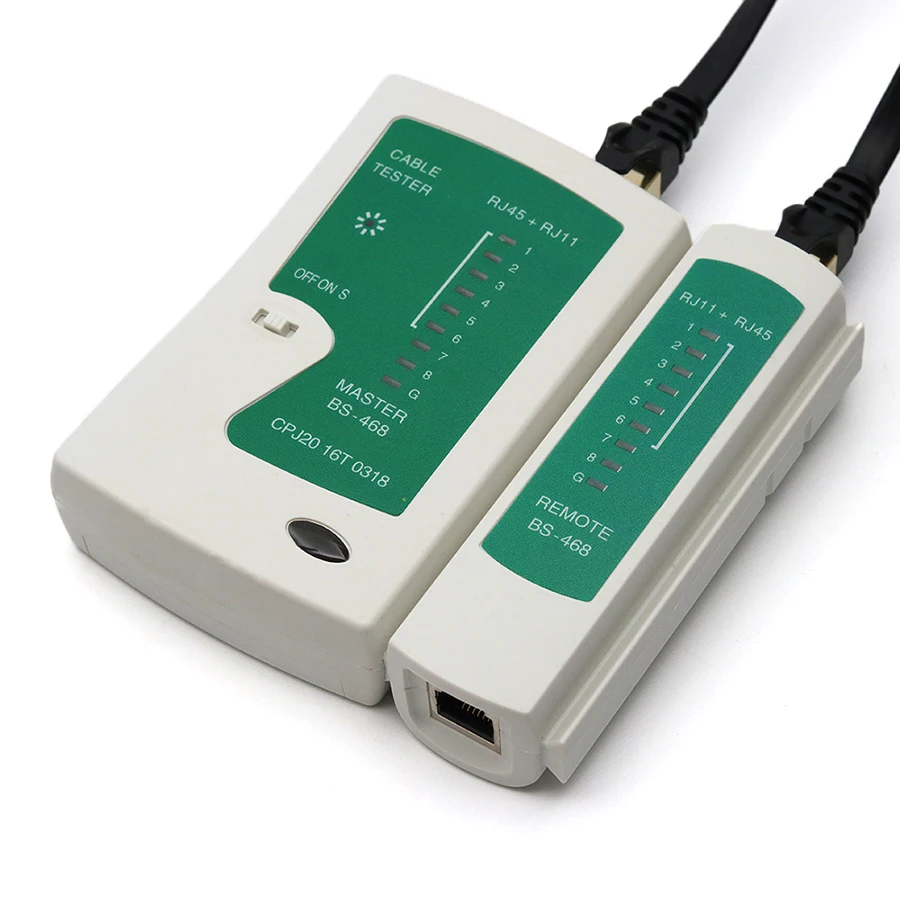

Las luces del probador principal se encenderán secuencialmente de 1 a G.
Probador principal: 1-2-3-4-5-6-7-8G

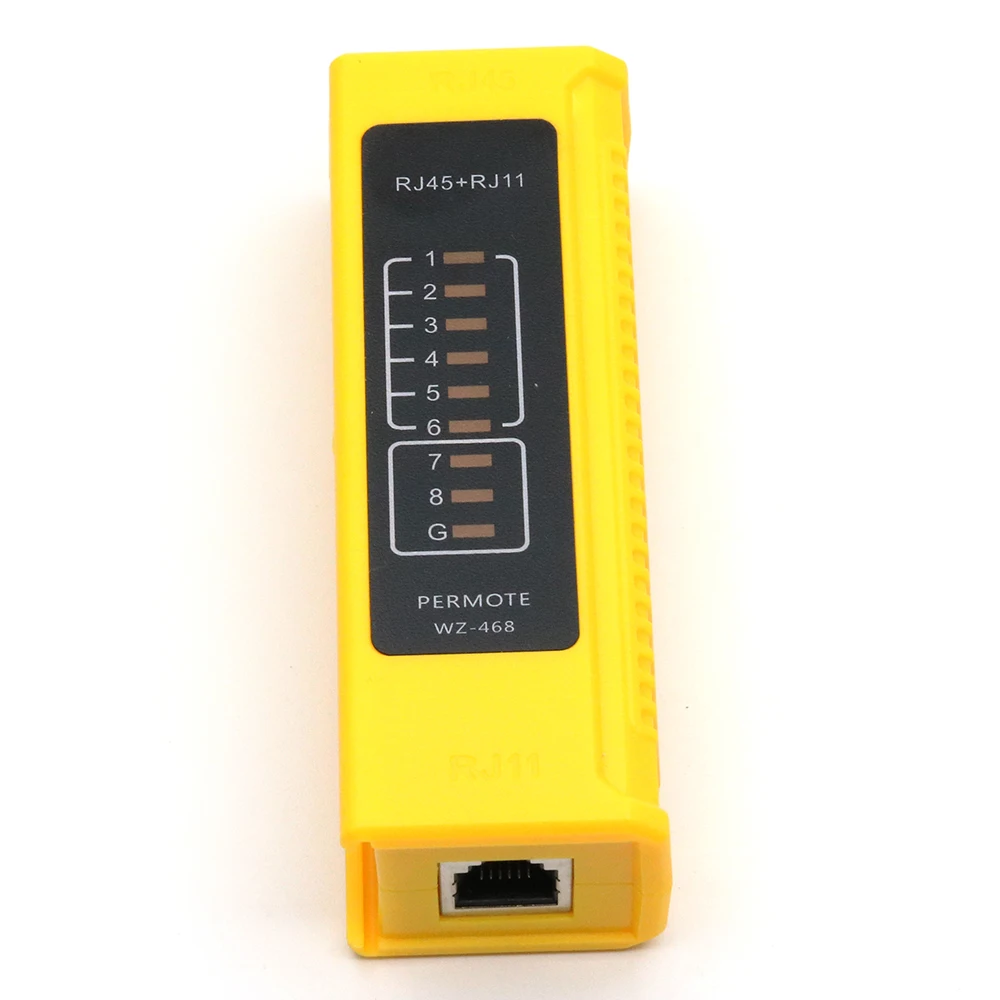

Probador remoto: 1-2-3-4-5-6-7-8G RJ45
1-2-3-4-5-6 RJ11
A continuación se muestran conexiones anormales:
Si un cable, por ejemplo, el cable NO.3 está en circuito abierto, las dos luces NO.3 del tseter principal y del probador remoto no se encenderán.
Si no hay varios cables conectados, varias luces no se encenderán respectivamente.Si se conectan menos de dos cables, ninguna de las luces está encendida.
Si dos extremos de un cable están desordenados, por ejemplo NO.2y NO.4, luego se muestra en:
Probador principal: 1-2-3-4-5-6-7-8G
Probador remoto: 1-4-3-2-5-6-7-8G
Si dos cables están en cortocircuito, ninguna de las luces correspondientes se enciende en el probador remoto mientras el probador principal permanece sin cambios.Si tres cables, incluidos tres, están en cortocircuito, ninguno de los vértices correspondientes estará encendido.

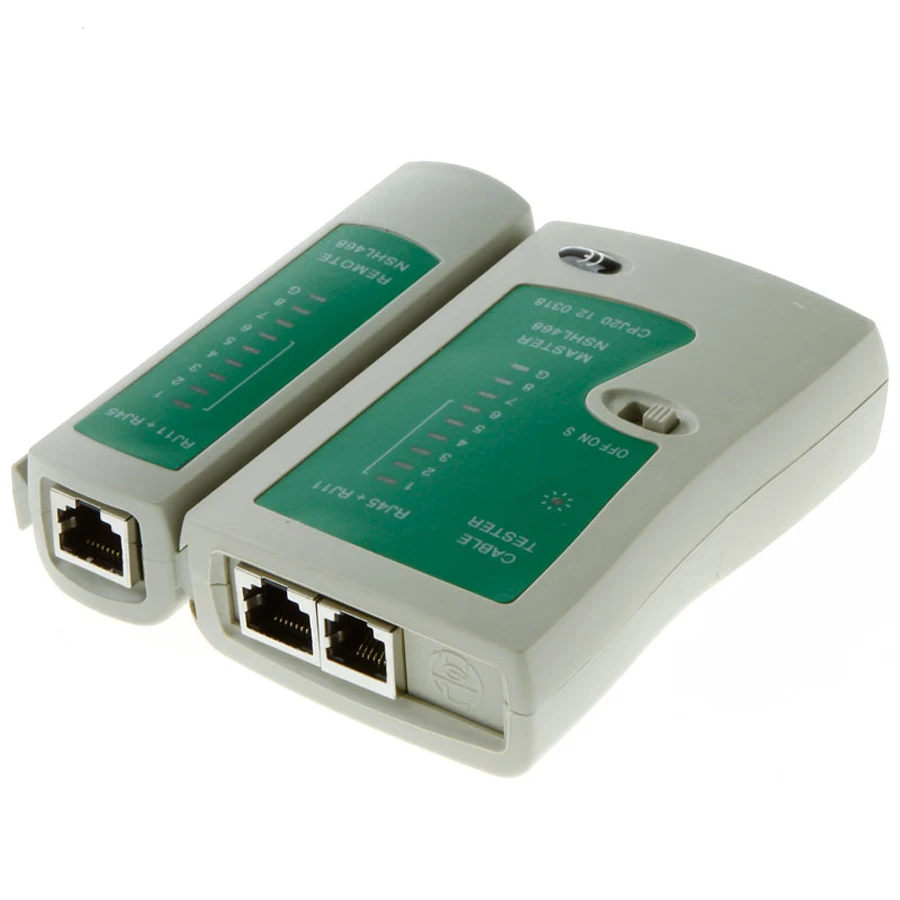

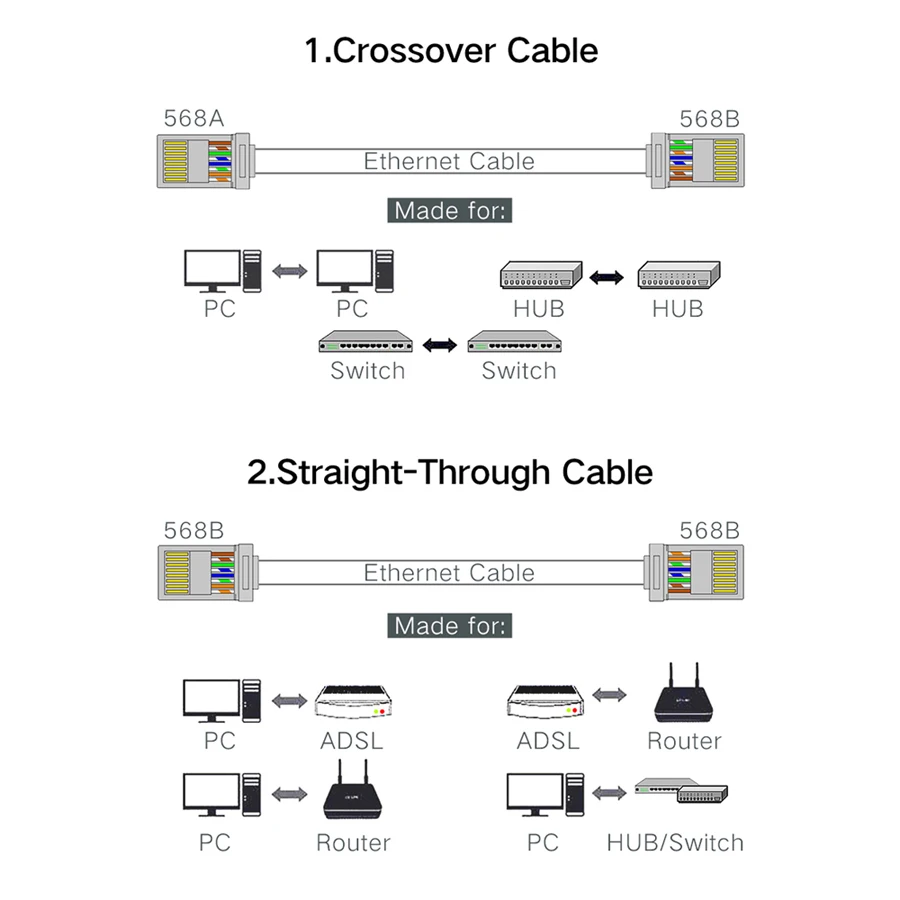

Si prueba paneles de conexión o salidas de placas de pared, se conectarán al probador dos cables que puedan coincidir entre sí (RJ45).
Si los cables de prueba de los mismos ejes, BNC se enciende cuando el cable funciona.
