Descripción
Descripción:

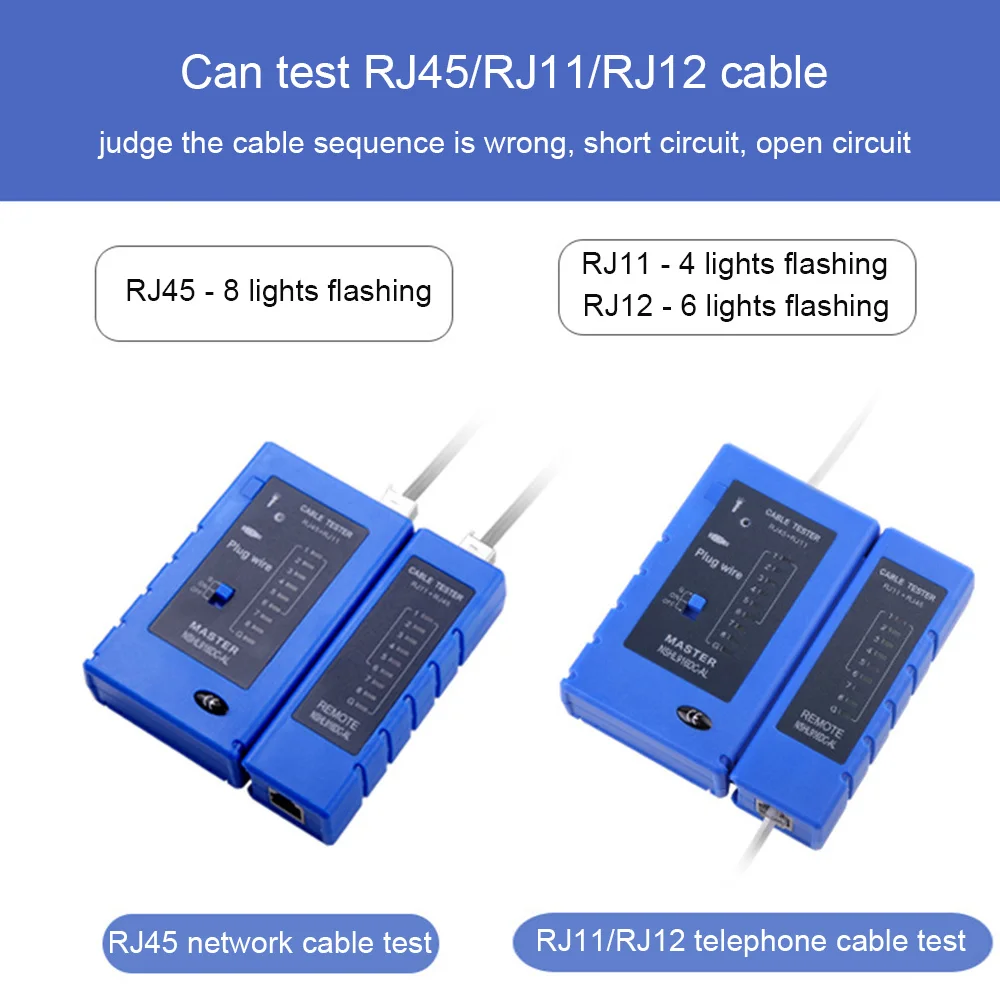

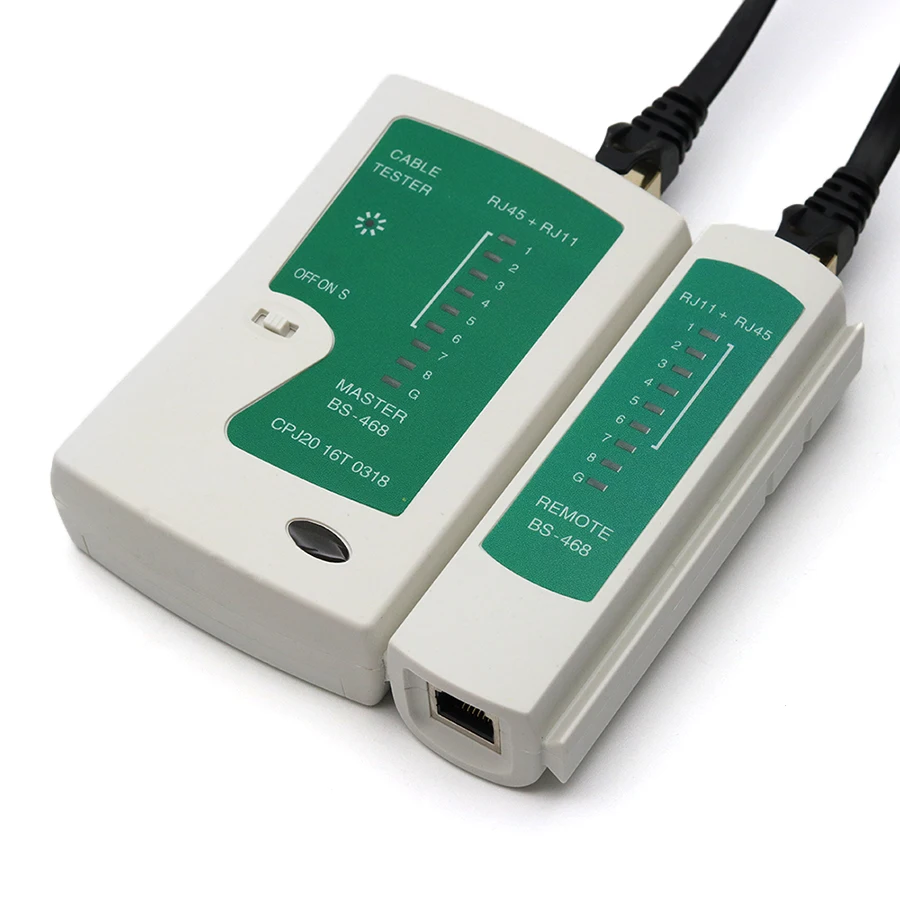

Prueba de cables de doble torsión: Encienda la alimentación. (S es de grado automático lento, es M manual). Coloque los cables tanto en el probador principal como en el probador remoto.
Las luces del probador principal se encenderán posteriormente de 1 a G.
Probador principal: 1-2-3-4-5-6-7-8-G
Probador remoto: 1-2-3-4-5-6-7-8-G RJ45
1-2-3-4-5-6 RJ11
Las siguientes son conexiones anormales:
Si un cable, por ejemplo, el cable NO.3 está en circuito abierto, las dos luces NO.3 del probador principal y del probador remoto no se encenderán.
Si varios cables no están conectados, varias luces no se encenderán respectivamente. Si hay menos de dos cables conectados, ninguna de las luces está encendida.
Si dos extremos de un cable están desordenados, por ejemplo NO. 2 Y NO. 4, luego se muestra en:
Probador principal: 1-2-3-4-5-6-7-8-G
Probador remoto: 1-4-3-2-5-6-7-8-G
Si dos cables están cortocircuitados, ninguna de las luces correspondientes del probador remoto está encendida mientras que el probador principal permanece sin cambios. Si tres cables, incluidos tres, están cortocircuitados, ninguna de las luces correspondientes está encendida.
Si prueba paneles de conexión o salidas de placa de pared, dos cables que pueden coincidir entre sí (RJ45) se conectarán al probador.
Si los cables de prueba son del mismo eje, el BNC se enciende cuando el cable funciona.

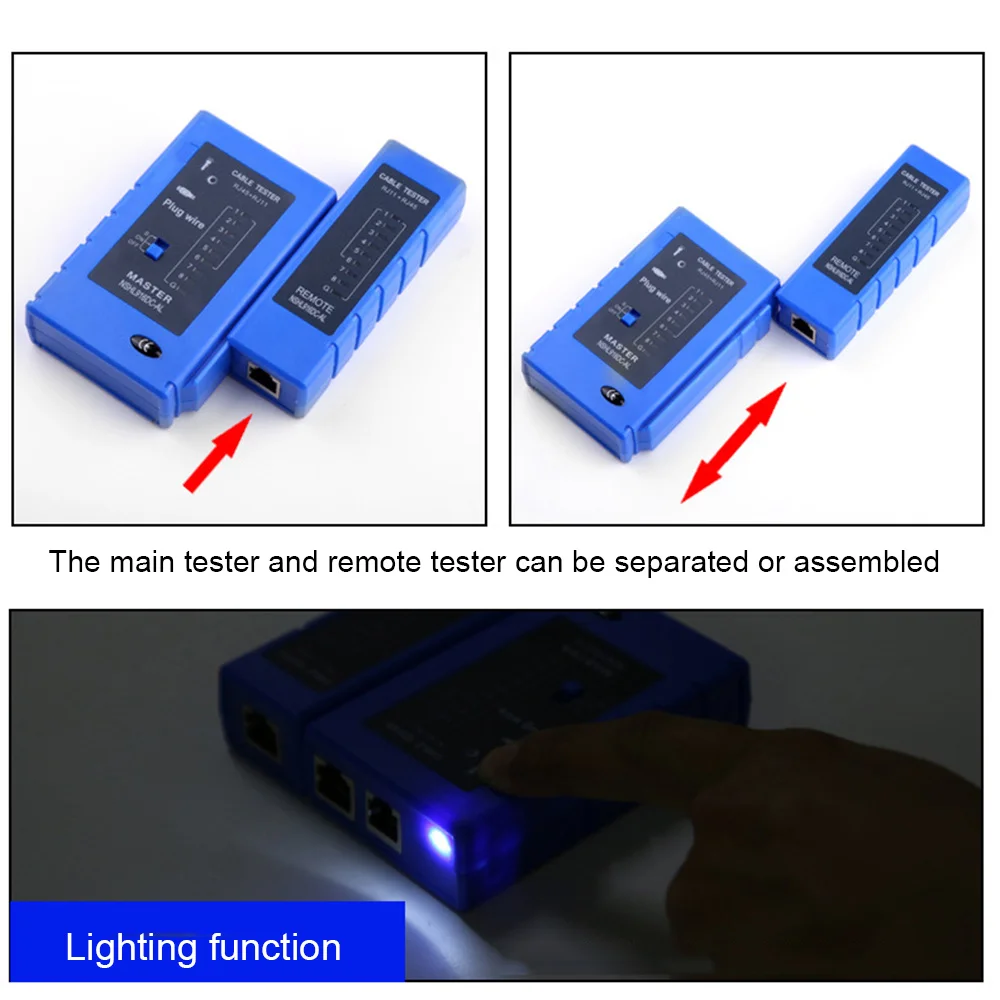

Probador principal
Tamaño: 105*67*28mm Peso: 58g
Probador remoto
Tamaño: 105*38*28mm Peso: 38

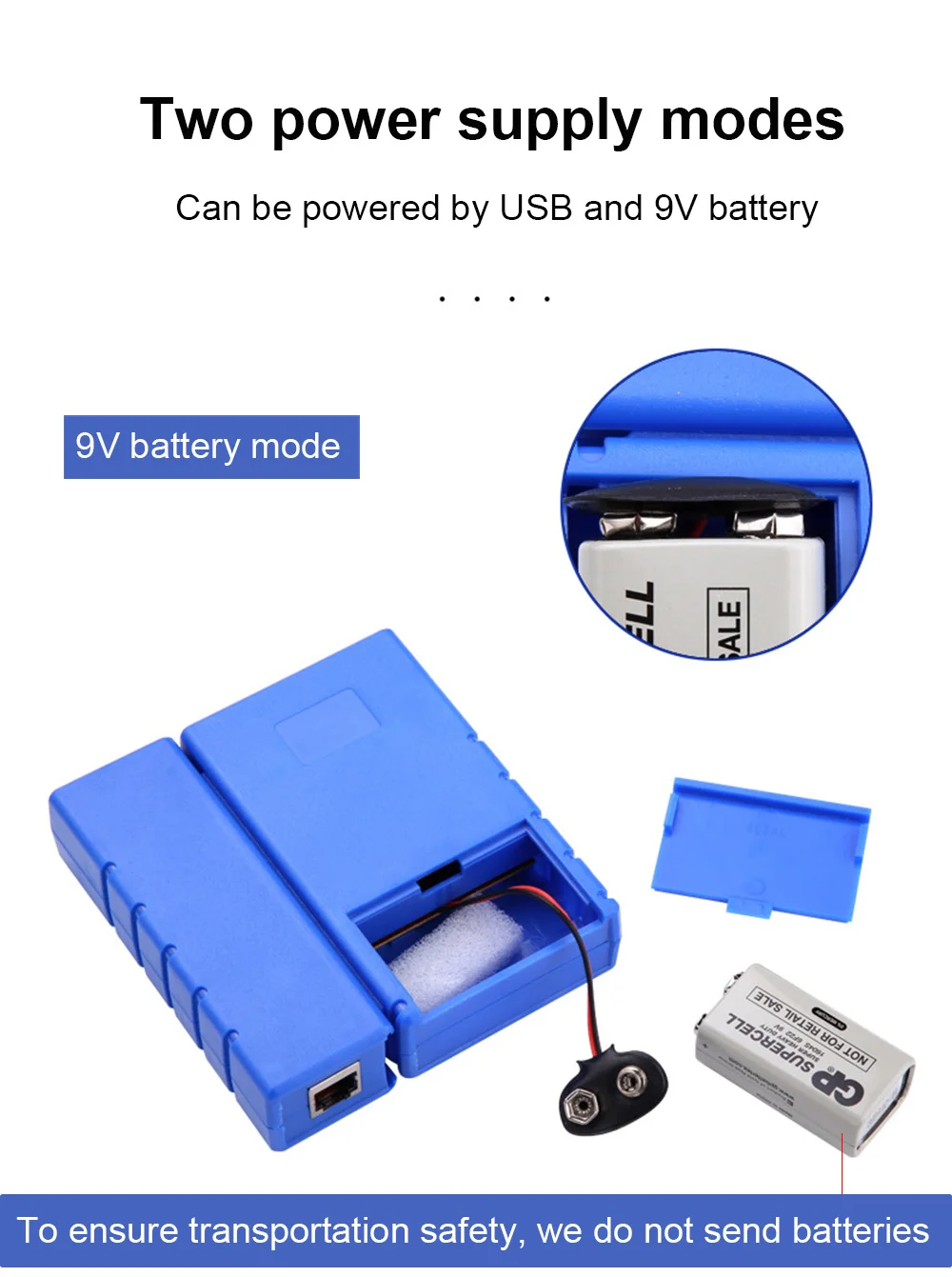

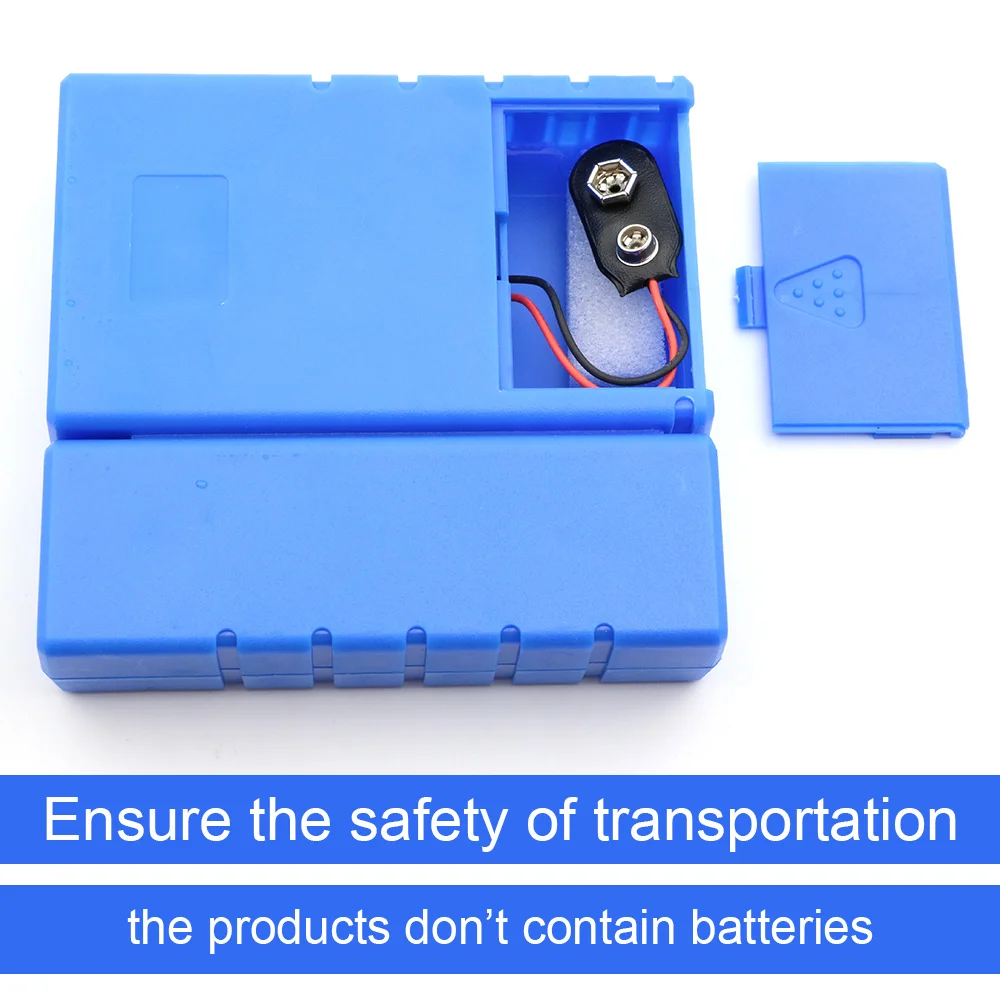

Se utiliza una batería reduplicada de 9V en este probador. Se recomienda cambiar la batería si aparece alguna luz débil. (La batería no está incluida).
