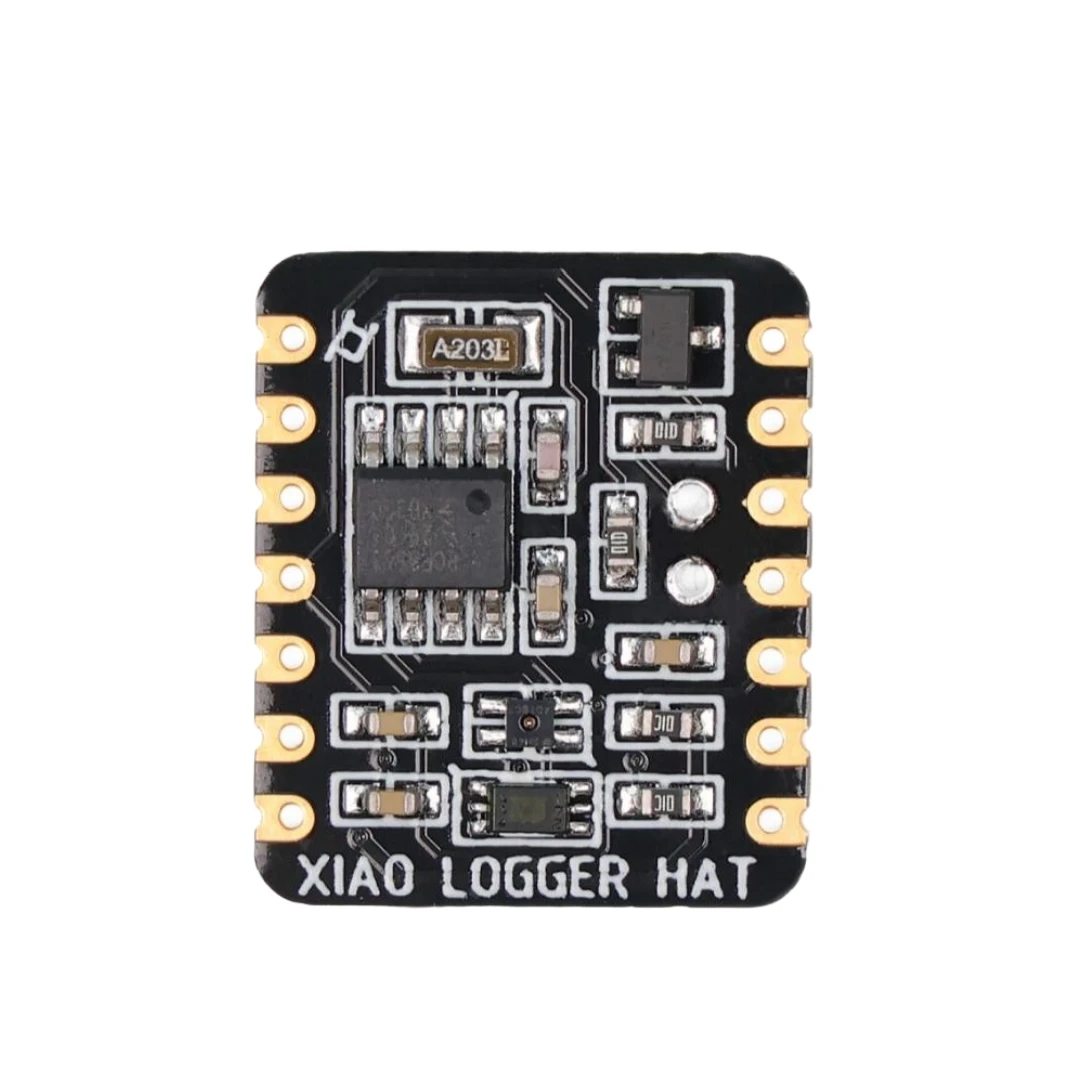

XIAO Logger HAT: un pequeño módulo complementario de temperatura, humedad y luz para XIAO con RTC y monitoreo de voltaje de batería

Característica

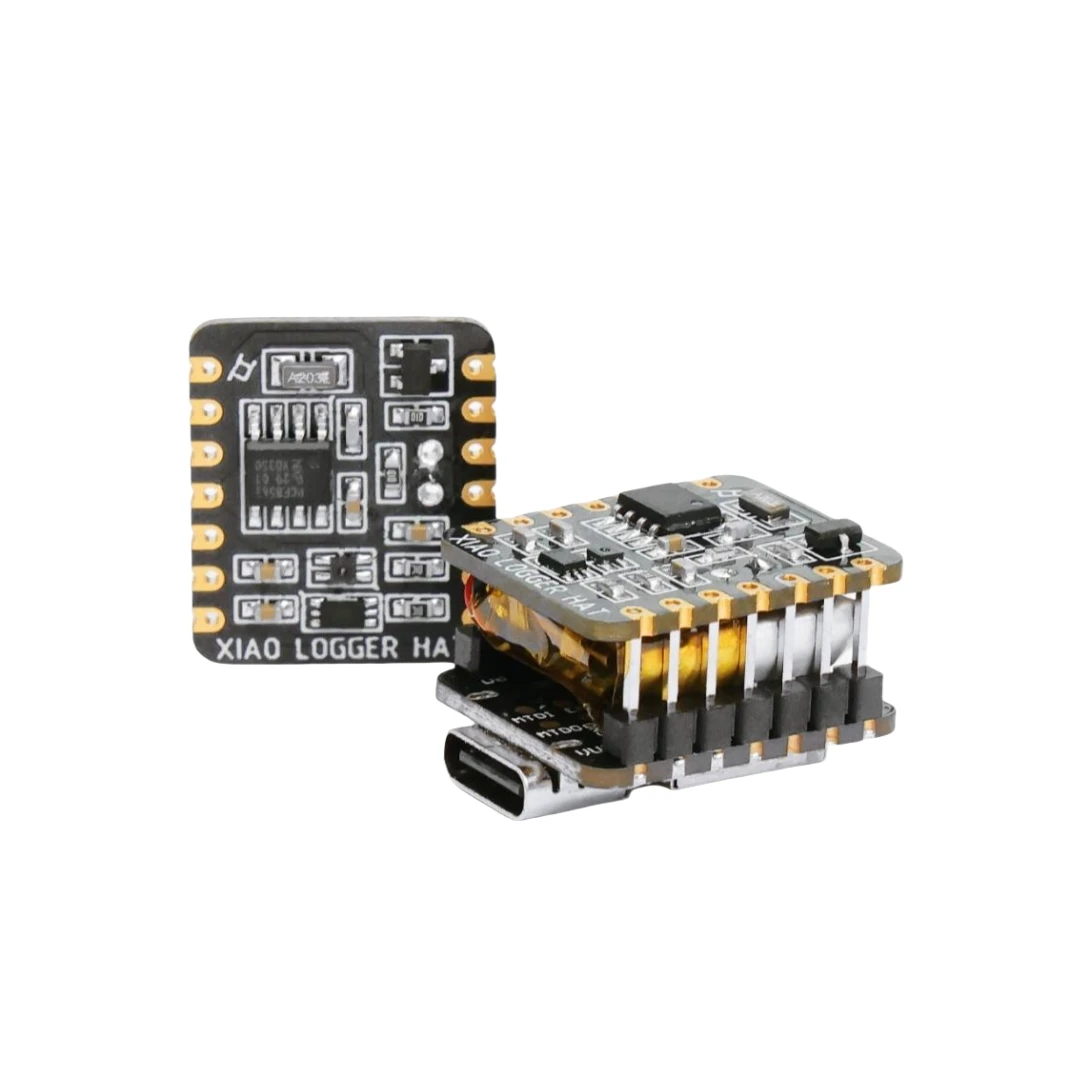

🌱Pequeña huella:Se adapta perfectamente a todas las placas de microcontroladores Seeed Studio XIAO.Con una pequeña batería de iones de litio intercalada entre el tablero del dispositivo y su sombrero, el registrador se adapta bien a proyectos con espacio limitado.

🌱Activar la fuente de alimentación:Los sensores alimentados por GPIO permiten casi un modo de suspensión sin energía cuando los sensores no se utilizan.El RTC siempre activo consume menos de 1 uA, lo que lo hace adecuado para registradores de datos que funcionan con baterías.

🌱Comunicación I2C:Fácil de programar desde bibliotecas existentes y admite la adición de más sensores en el mismo bus posible.

RTC integrado:El chip PCF8563 con su oscilador proporciona cronometraje, esencial para registradores de datos a largo plazo, y una interrupción programable para despertares de sueño profundo.

🌱Monitoreo preciso:El sensor de temperatura SHT40 presenta lecturas de temperatura con 0,2°Precisión C y humedad con 1,8% RH.El reloj en tiempo real PCF8563 ha mostrado un cambio horario de 7 minutos durante un año en comparación con 10 horas desde el RTC interno del ESP32.

🌱Monitoreo del voltaje de la batería:Cuando se conecta con la batería de iones de litio, su nivel de estado se puede controlar de forma segura a través de un divisor de voltaje habilitado para pines.

🌱Un diseño comunitario a escala por Fusion Co-Create

Esta genial creación está diseñada por el Marcel de Westlake University.Nos complace trabajar con él para llevar este diseño impactante al mercado a través de nuestro Fusion Co-Create.Es un programa donde aplicamos el prototipo Fusion, producimos y promovemos servicios para ampliar proyectos comunitarios interesantes, mientras que los diseñadores obtienen una comisión para cada pieza vendida.

🌱Fuente completamente abierta en GitHub

Este producto cuenta completamente de código abierto con esquemas, diseños y archivos Gerber en GitHub, y Marcel también mantendrá todo el firmware, actualizaciones de software y soporte técnico.Le recomendamos encarecidamente que siga la repo de GitHub para mantenerse actualizado.

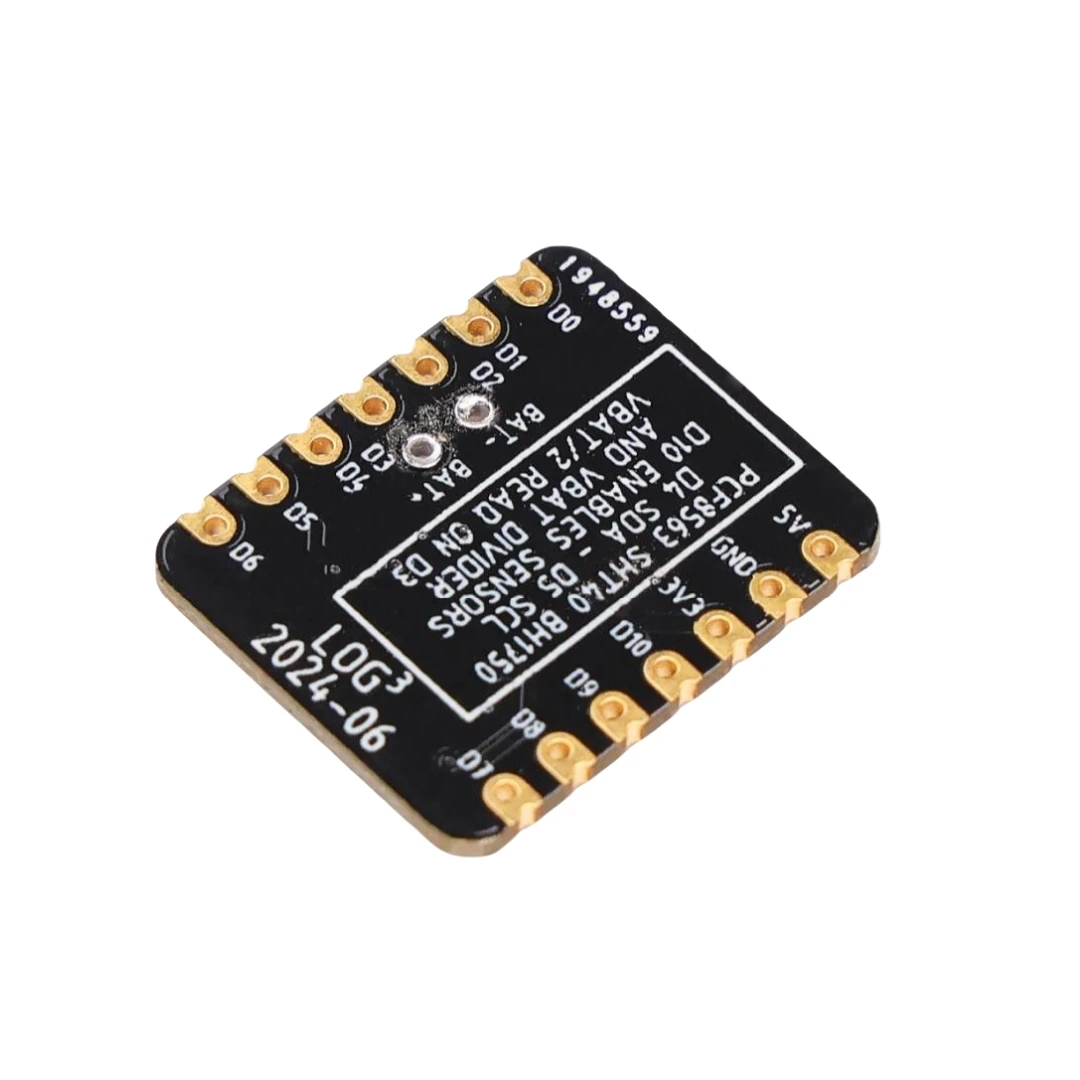

Compatibilidad con Seeed Studio XIAO

Si bien Marcel solo ha probado las placas Seeed Studio XIAO ESP32C3, ESP32C6 y ESP32S3 (actualmente) con el XIAO Logger Hat, otras placas XIAO también deberían funcionar según las configuraciones de pines.XIAO SAMD21 y RP2040 no admiten carga de batería y no deben utilizar monitoreo de batería.XIAO RP2350, ESP32C6, RA4M1 y MG24 admiten carga de batería pero necesitan cableado adicional.XIAO nRF52840, ESP32C3 y ESP32S3 admiten completamente el monitoreo de la batería con una conexión de cabezal simple de 2 pines.

Placas XIAO

I2C

INT

ALCANCE

EN

BAT

XIAO MUESTRA21

sí

sí

sí

sí

no

XIAO nRF52840(Sense)

sí

sí

sí

sí

sí

XIAO RP2040

sí

sí

sí

sí

no

XIAO RP2350

sí

sí

sí

sí

sí pero no alineado

XIAO ESP32C3

sí

sí

sí

sí

sí

XIAO ESP32S3(Sense)

sí

sí

sí

sí

sí

XIAO ESP32C6

sí

sí

sí

sí

sí pero no alineado

XIAO RA4M1

sí

sí

sí

sí

sí pero no alineado

XIAO MG24(Sense)

sí

sí

sí

sí

sí pero no alineado

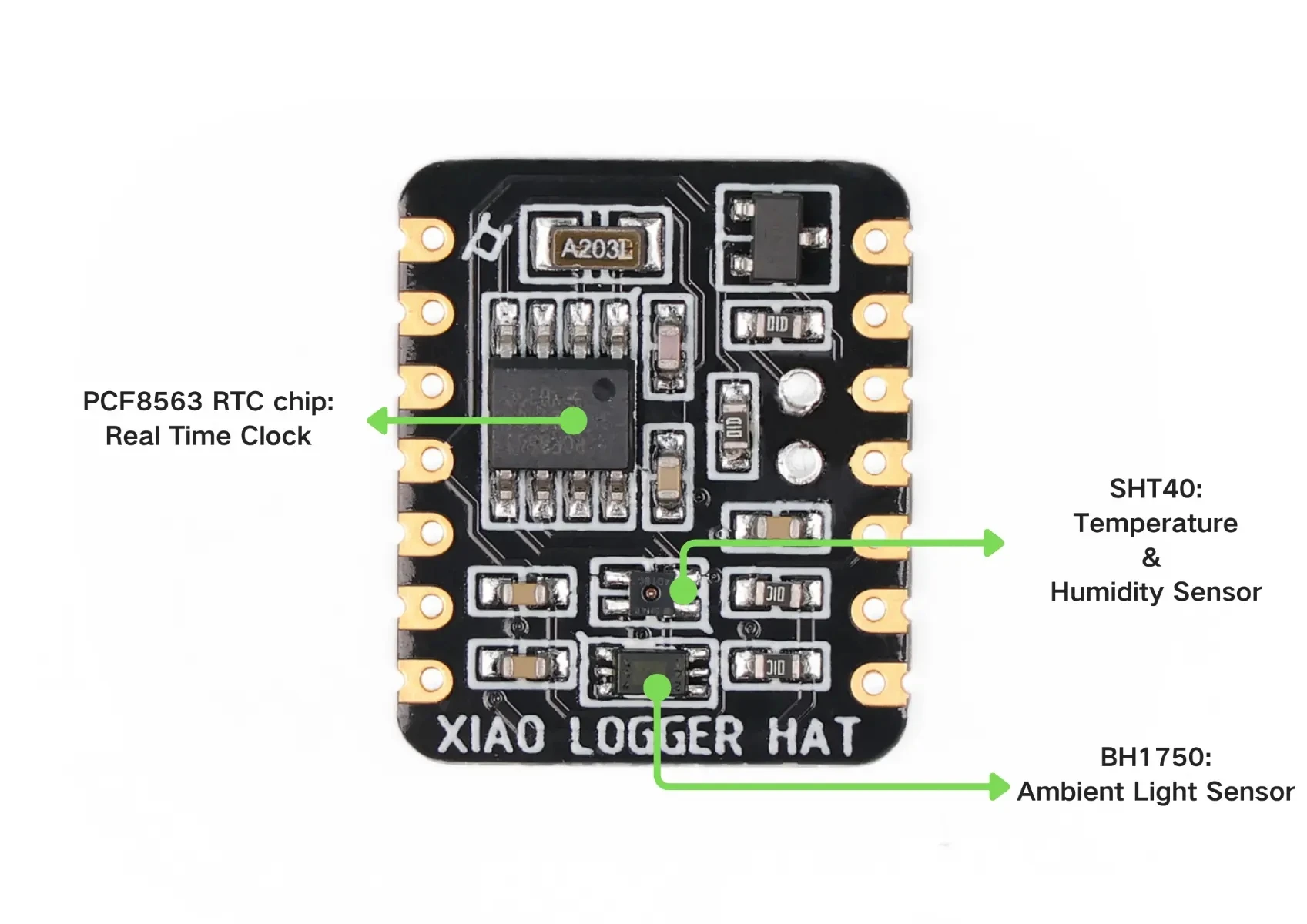

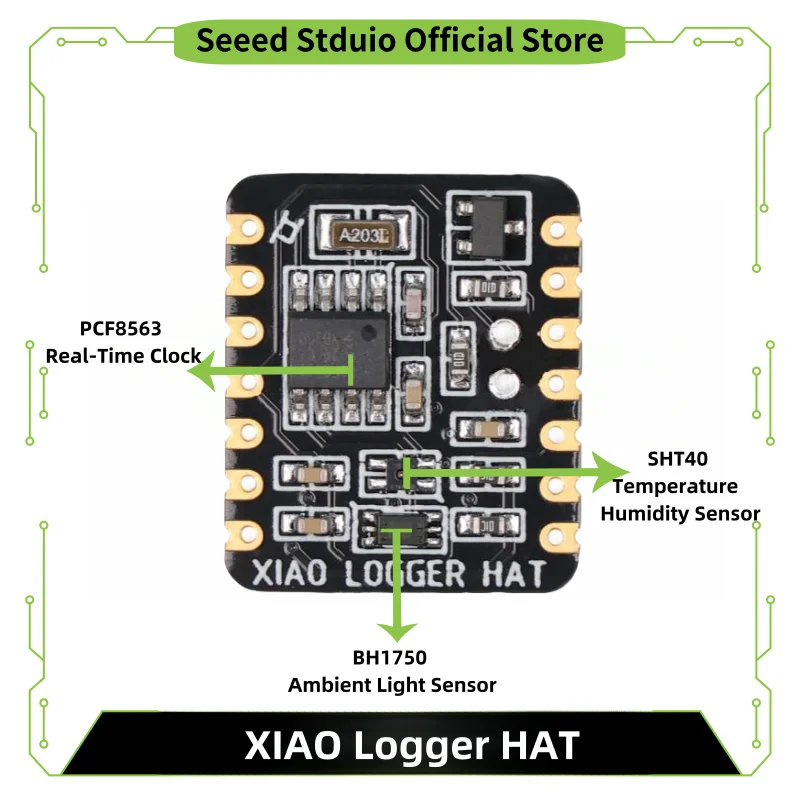

Descripción general del hardware

Aplicación

• Monitoreo de temperatura y humedad en tiempo real

• Nodo de automatización del hogar conectado

• Registrador de datos ambientales de bajo consumo

• Dispositivos portátiles

• Educación de programación y monitoreo

Documentos

• Esquemas de sombrero de registrador XIAO

• Diseño de sombrero de registrador XIAO

• Sombrero de registrador XIAO gerber

• Hoja de datos del sensor de temperatura y humedad SHT40

• Hoja de datos del sensor de luz ambiental BH1750

• Hoja de datos PCF8563

• Proyecto XIAO Logger Hat GitHub
