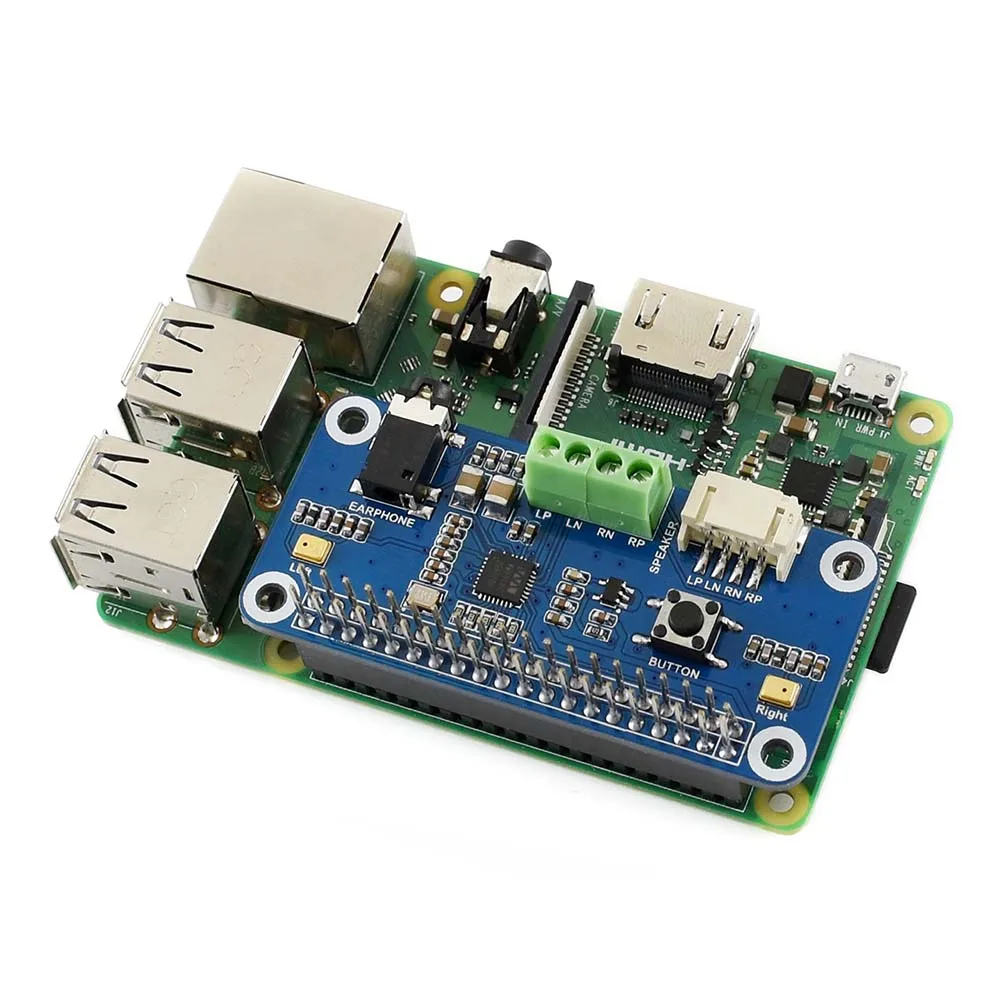

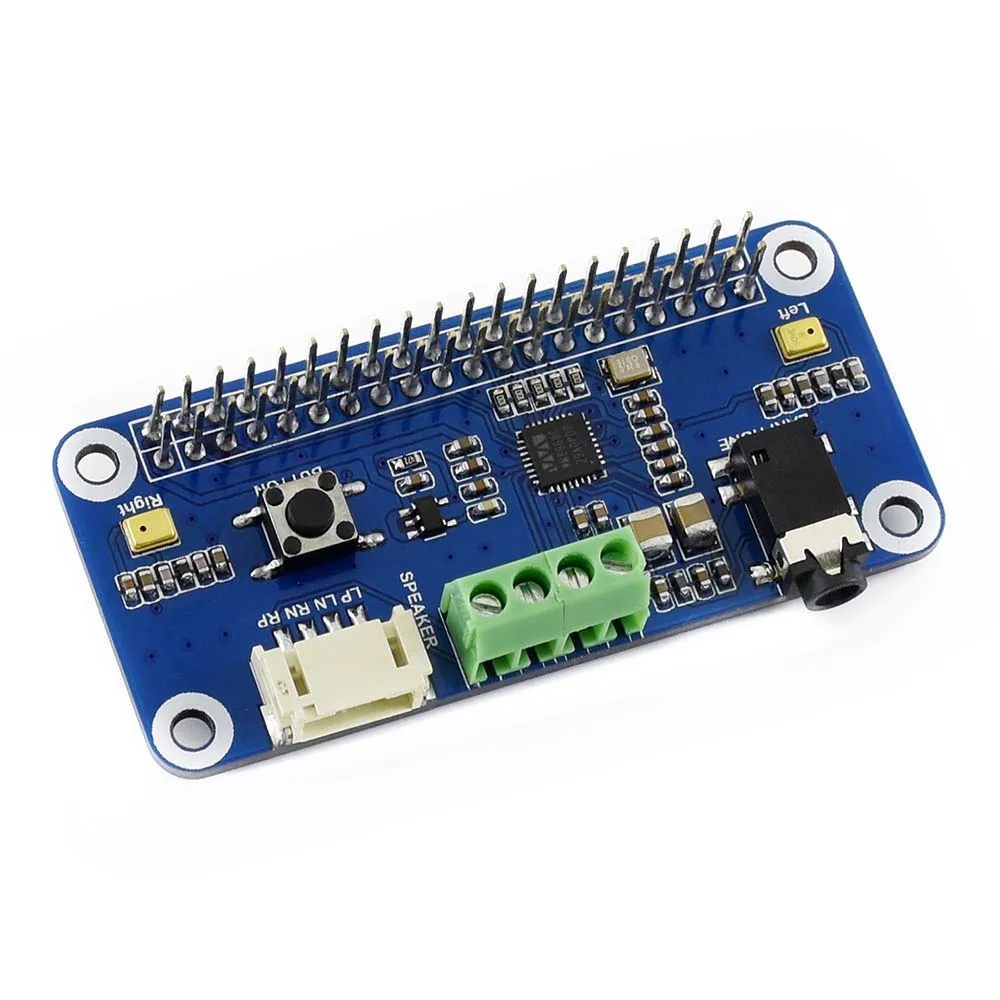

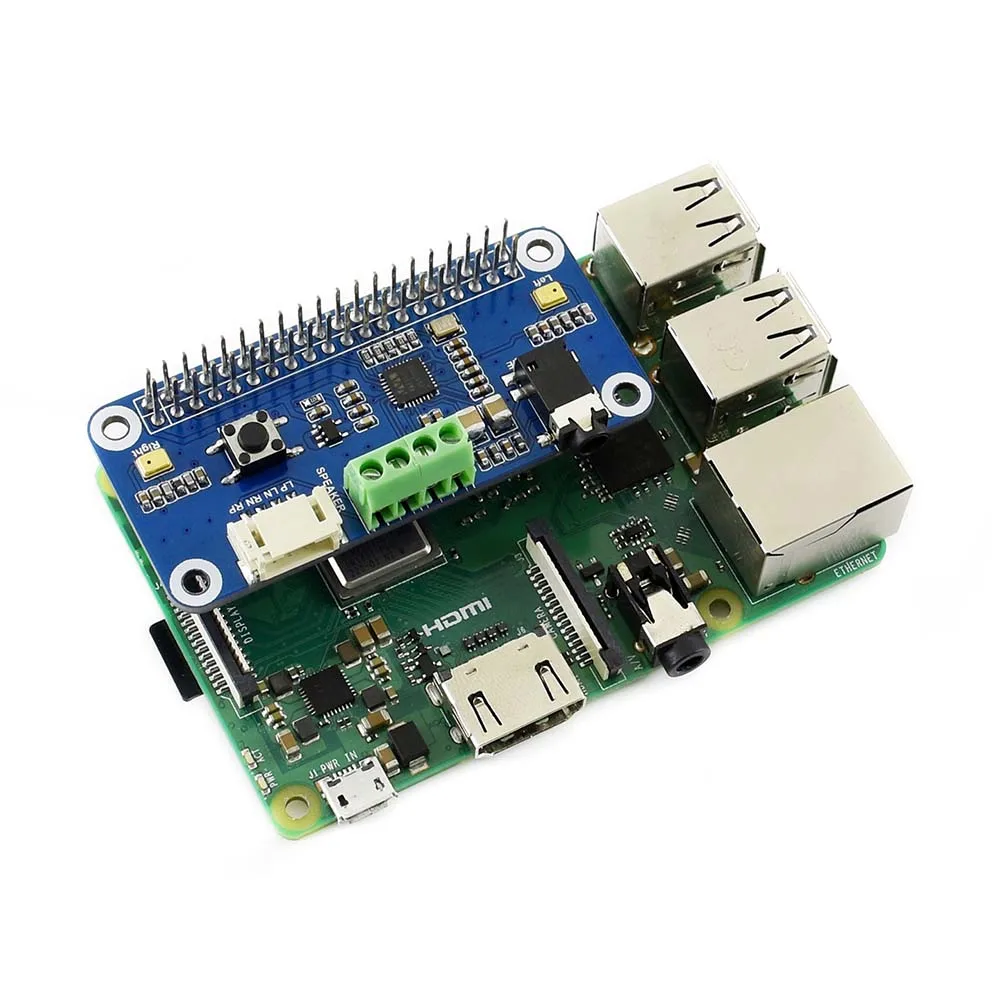

Sombrero de tarjeta de sonido de alta fidelidad WM8960 para Raspberry Pi, códec estéreo, reproducción/grabación
Visión general
Esta es una tarjeta de sonido HAT diseñada para Raspberry Pi, de bajo consumo de energía, admite codificación/decodificación estéreo, cuenta con reproducción/grabación Hi-Fi, además, puede conducir directamente altavoces para reproducir música.
Características
Cabezal de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi
Integra el códec estéreo de baja potencia WM8960, se comunica a través de la interfaz I2S
Integra micrófono doble de silicona MEMS de alta calidad, admite doble grabación canales izquierda y derecha, buena calidad de sonido.
Conector de auriculares estándar de 3,5mm a bordo, reproduce música a través de auriculares externos
Interfaz de altavoz de doble canal a bordo, dirige directamente los altavoces
Admite efectos de sonido como estéreo, envolvente 3D, etc.
Viene con recursos de desarrollo y manual (Código de demostración de Python para reproducir/grabar).
Especificaciones
CÓDEC: WM8960
Fuente de alimentación: 5V
Voltaje lógico: 3,3 V
Interfaz de control: I2C
Interfaz de audio: I2S
Relación señal-ruido DAC: 98dB
Relación señal-ruido ADC: 94dB
Controlador de auriculares: 40mW (16Ω @ 3,3 V)
Controlador de altavoz: 1W por canal (8Ω BTL)

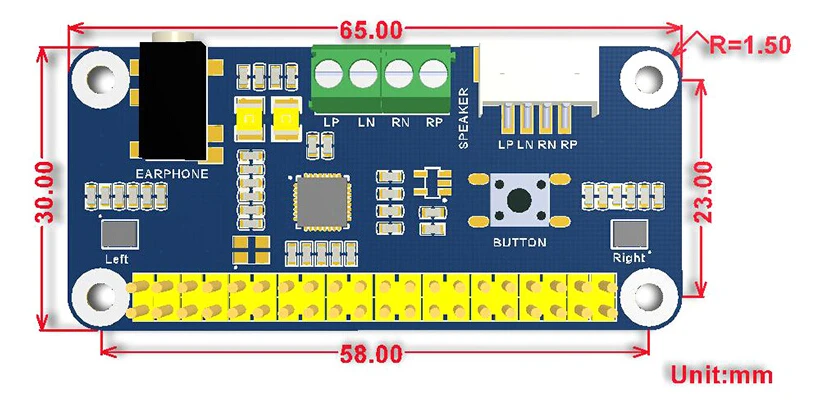

Dimensiones

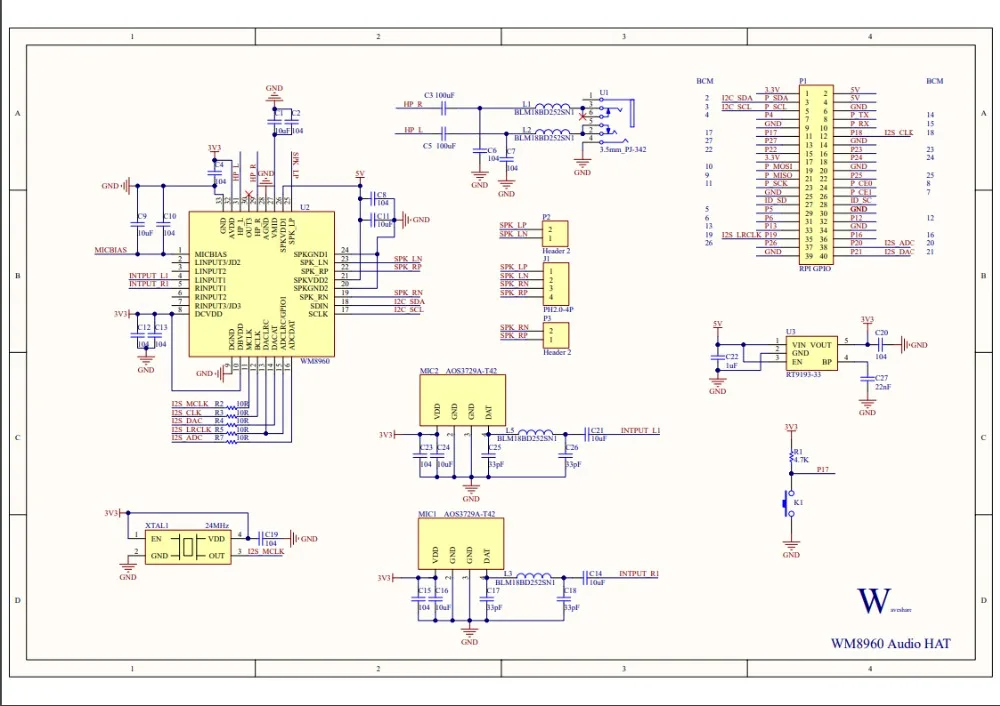

Impresiones esquemáticas
Recursos de desarrollo
Wiki : www.waveshare.com/wiki/WM8960_Audio_HAT
Contenido del paquete
Peso: 0.163 kg
Nota: Raspberry Pi en las fotos NO está incluida.
1. SOMBRERO de audio WM8960 X1
2. Altavoz 8Ω 5W X1
3. Paquete RPi de tornillos (2 piezas) x1
