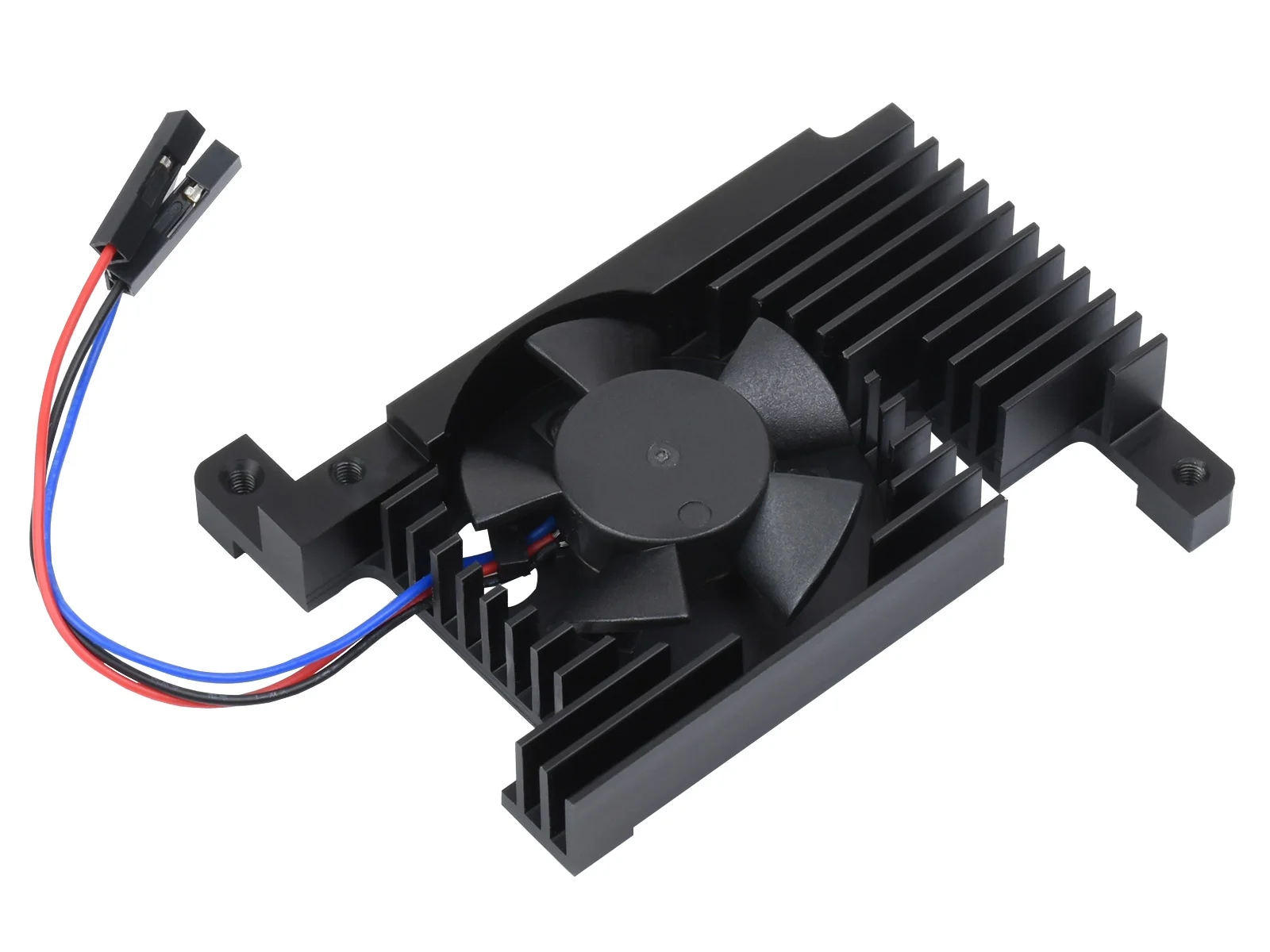

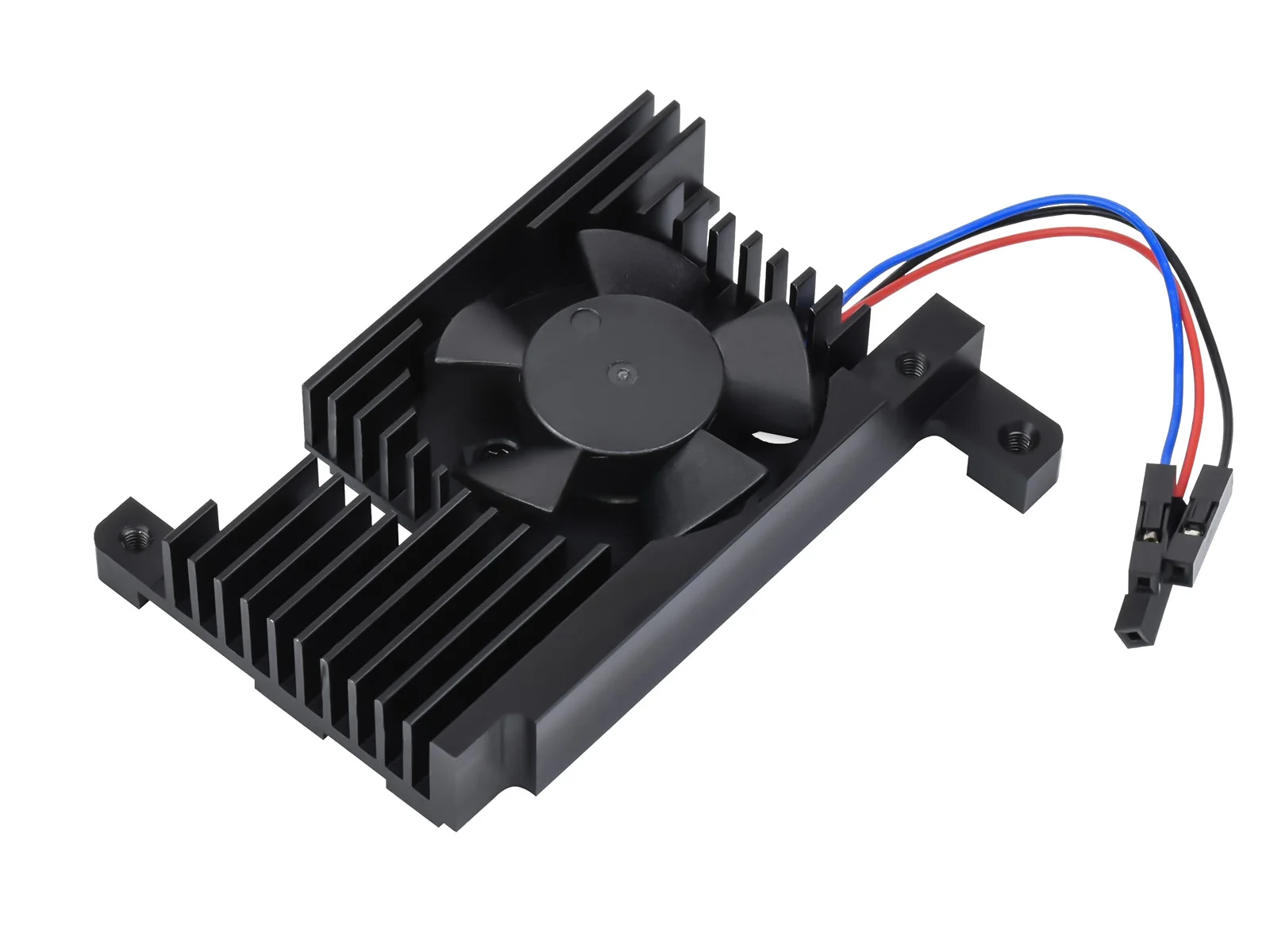

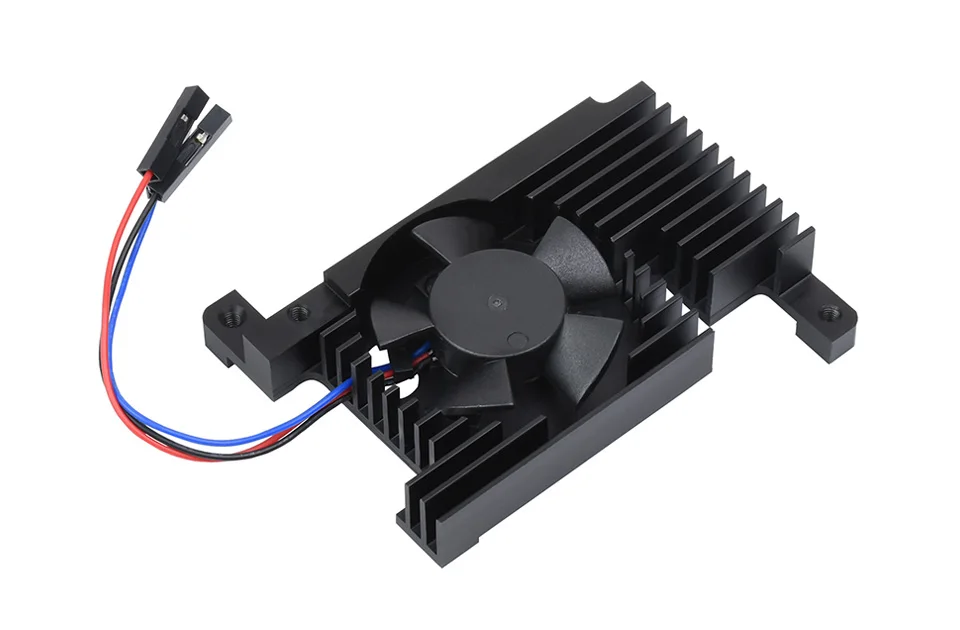

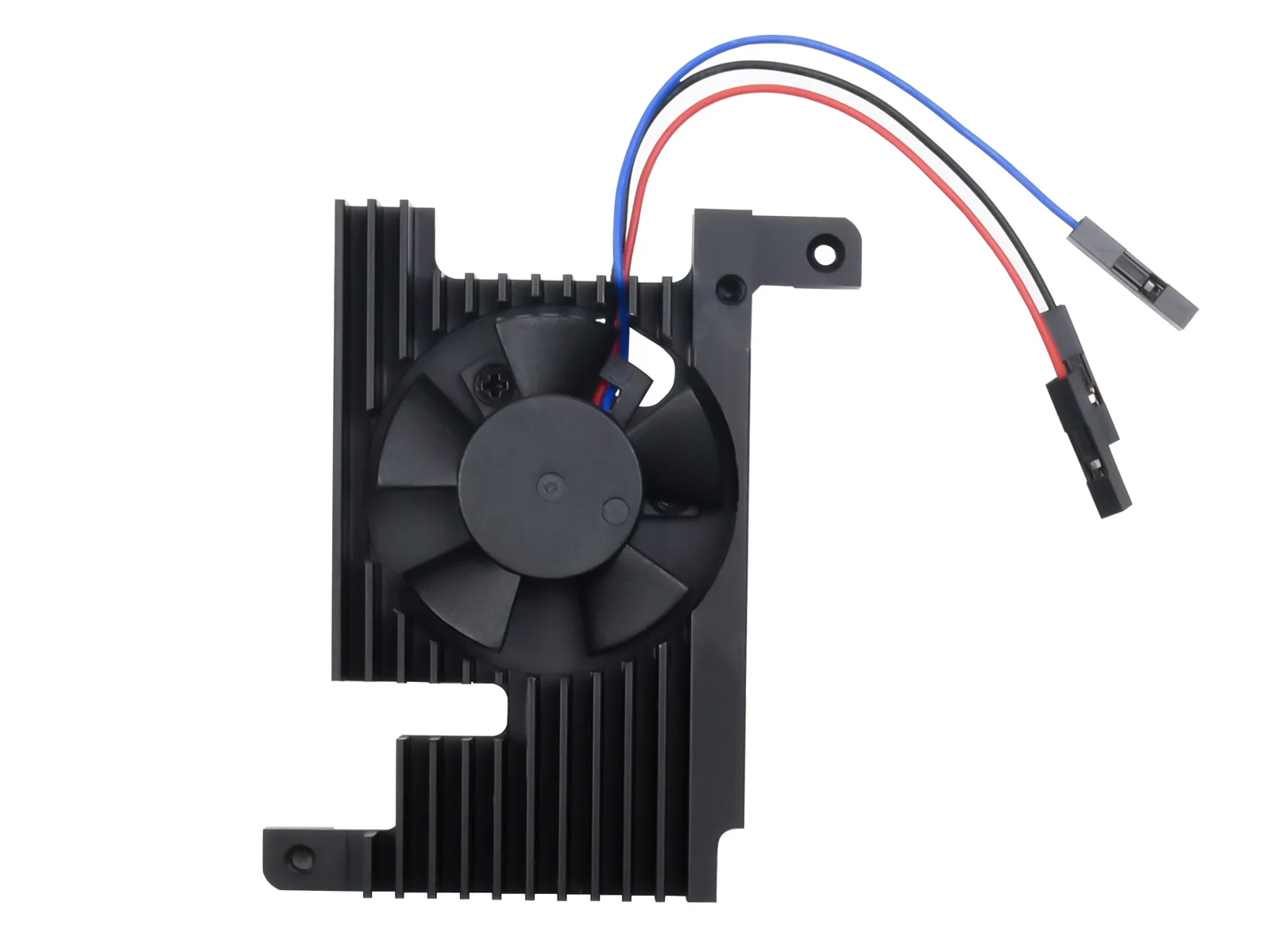

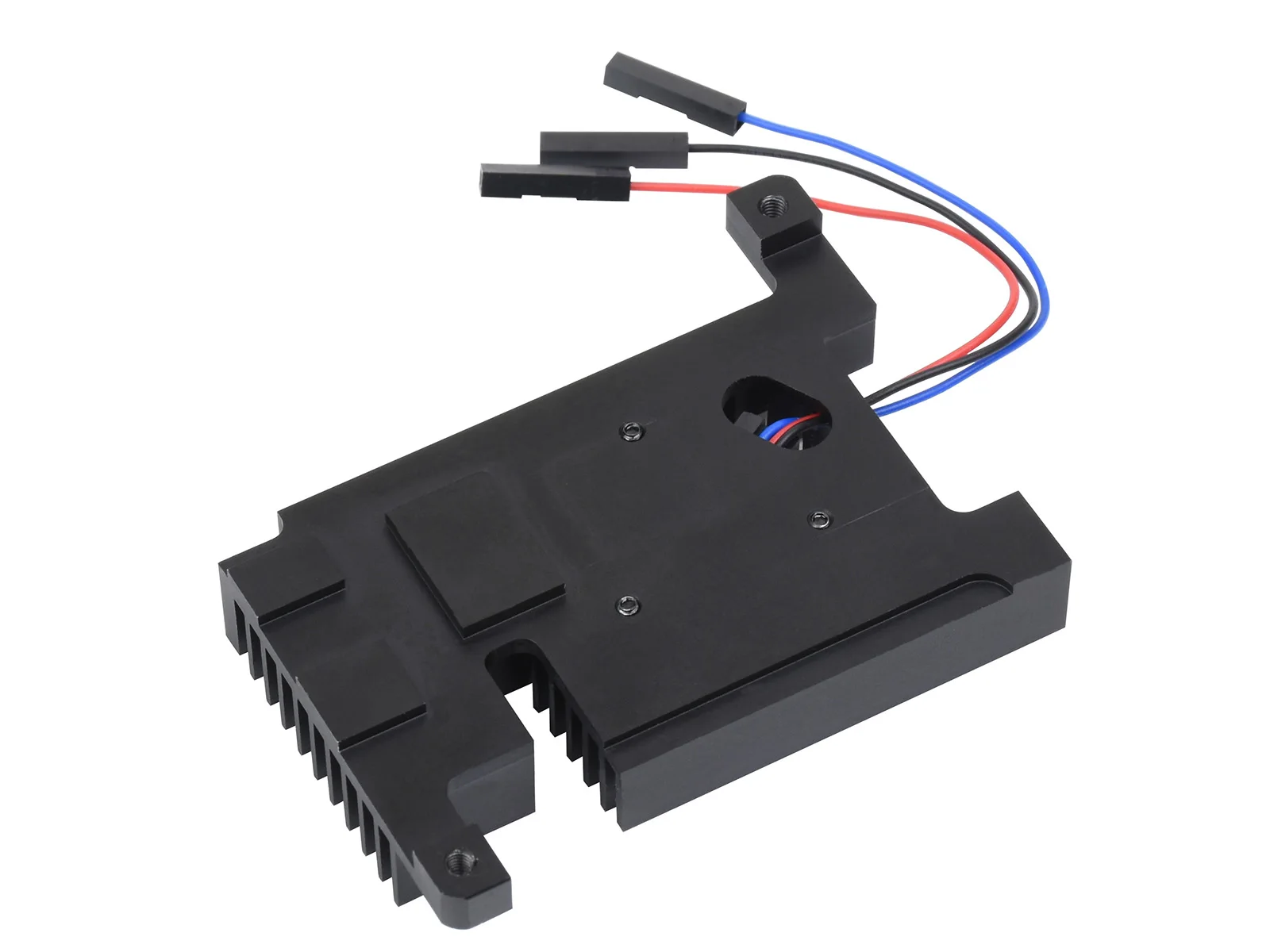

Waveshare ventilador de refrigeración de aleación de aluminio todo en uno dedicado de bajo ruido para Raspberry Pi 4B, ajuste de velocidad PWM, mejor refrigeración

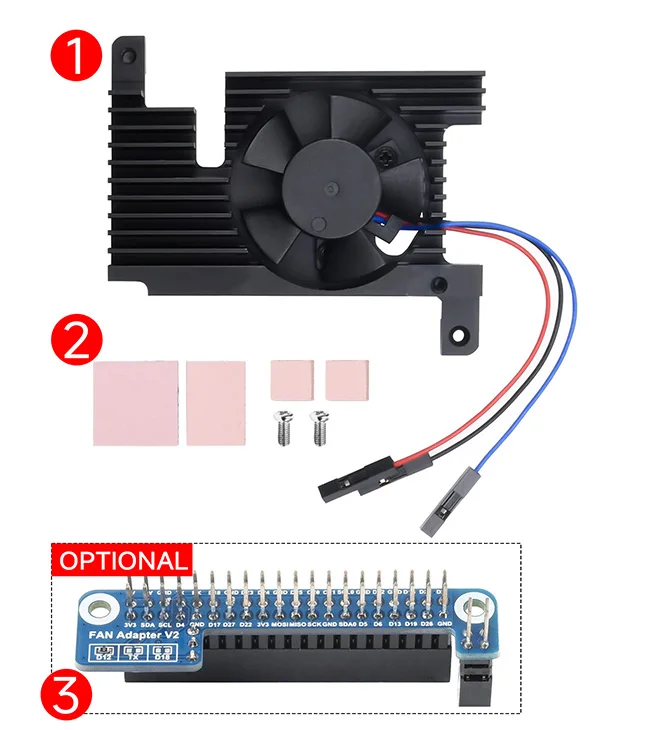

Todo en uno, más conveniente, espacio eficiente

Poco ruido, más práctico, con cintas térmicas

PI APOYADO

Versión Raspberry Pi 4 Modelo B 1GB/2GB/4GB/8GB

Suministro eléctrico

Entrada DC 5V (se puede alimentar desde Raspberry Pi)

INTERFAZ

Cabezal de ventilador ajustable de velocidad PWM de 3 hilos

Potencia nominal

0,3 W (5V, 0,06 ± 0.02A)

LONGITUD CABLE

80 ± 10mm

VENTILADOR

5500 ± 10% RPM

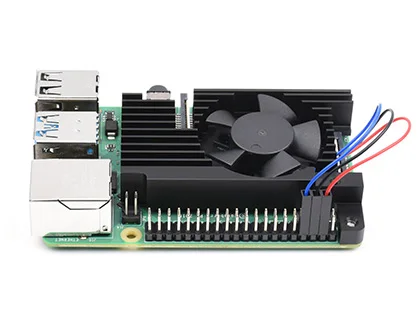

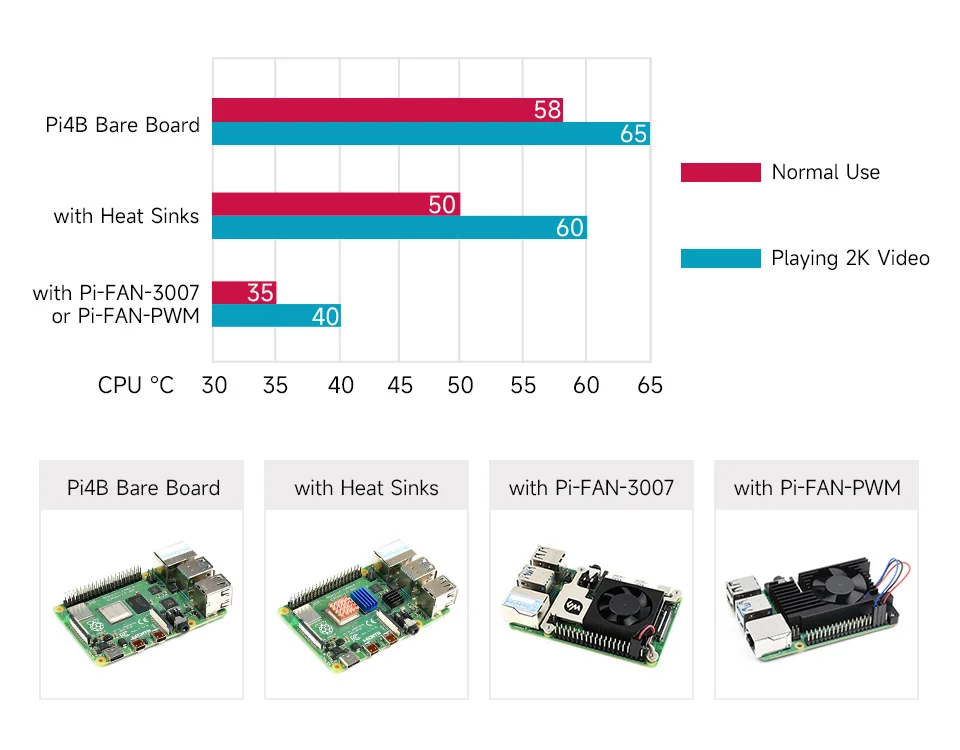

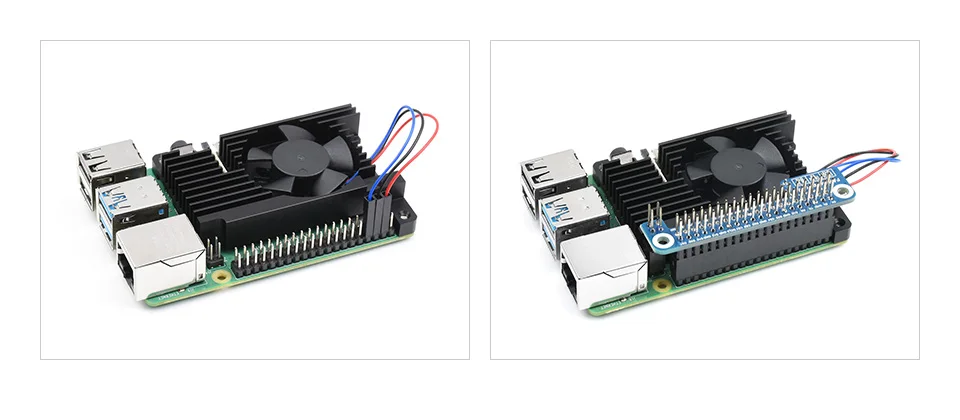

Enfriamiento de Raspberry Pi 4B (izquierda) y Raspberry Pi 4B con adaptador de ventilador (derecha)

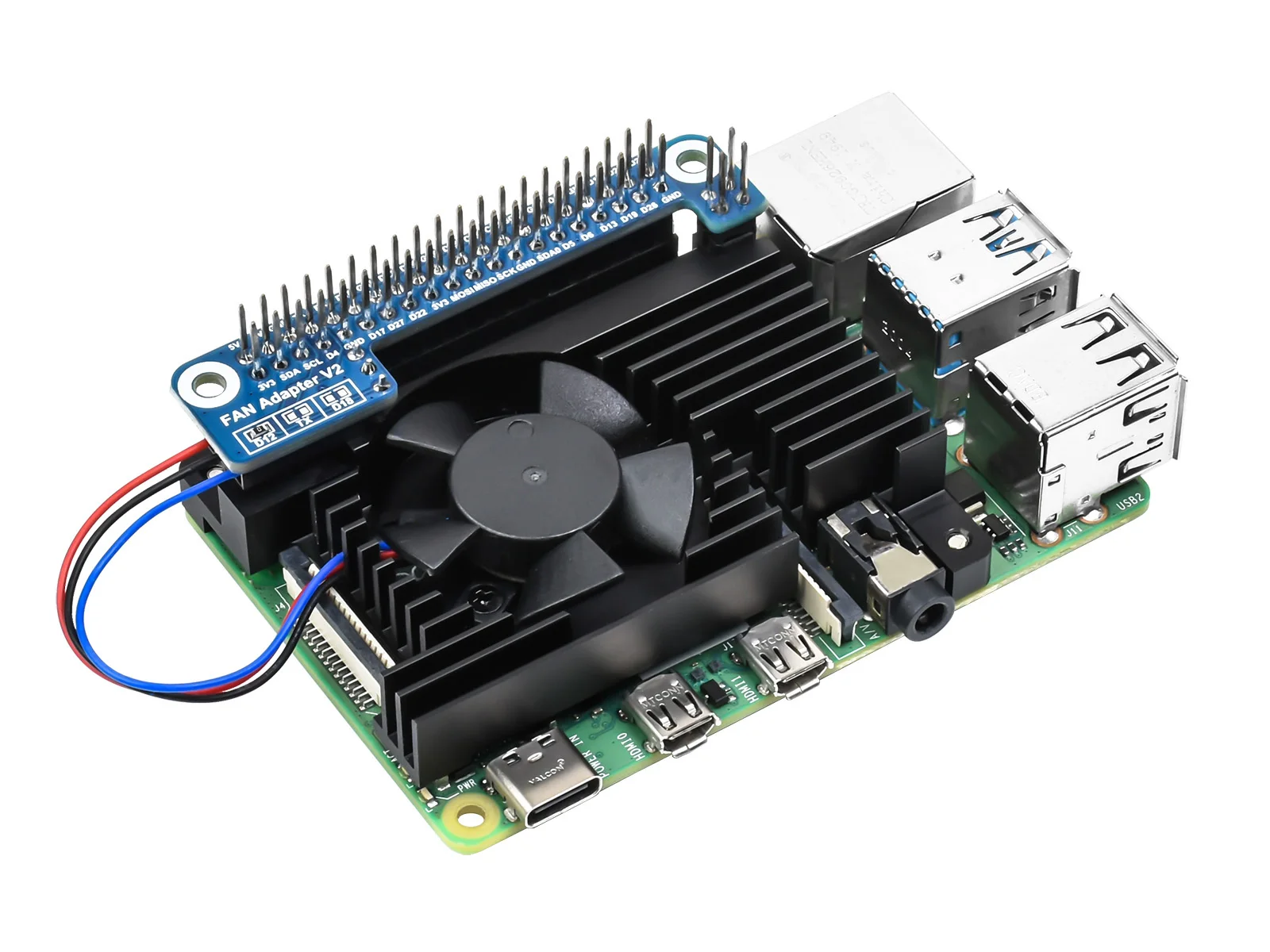

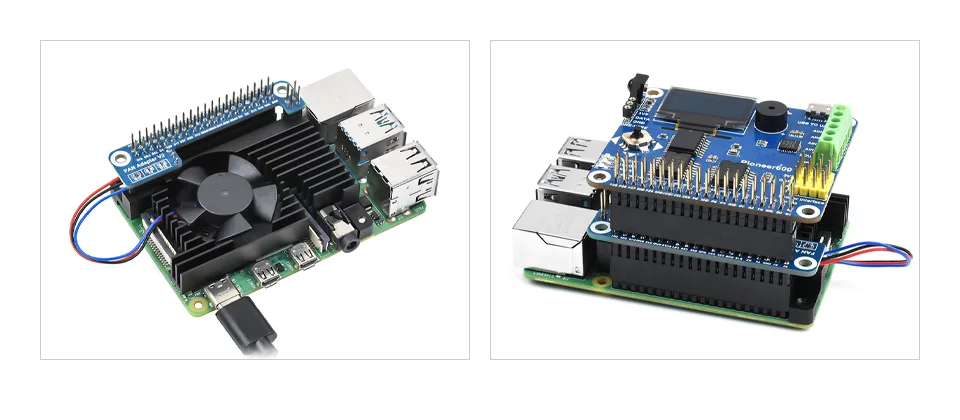

Conexión de otros sombreros Raspberry Pi a través del adaptador FAN

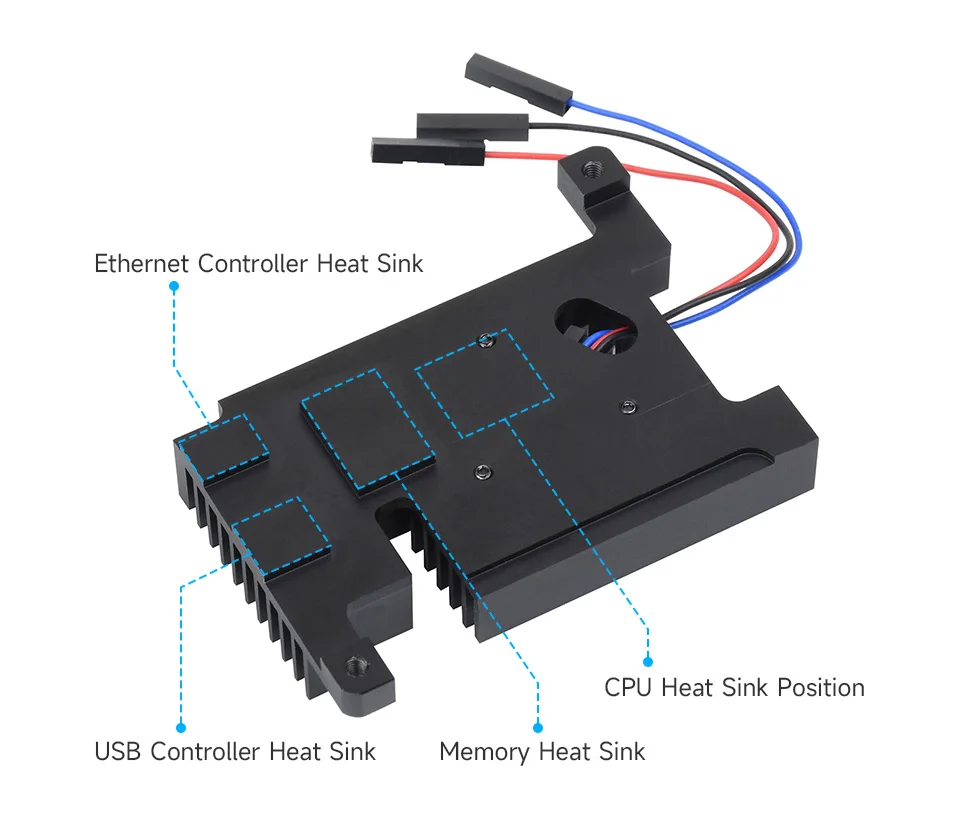

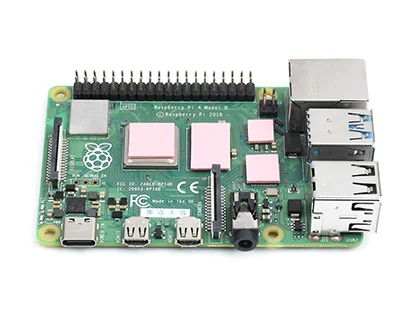

1. Pegue la almohadilla térmica en Raspberry Pi 4B como se muestra

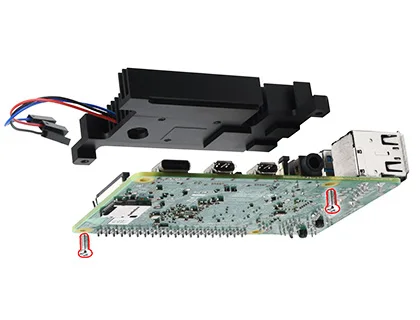

2. Fije el con tornillos de la parte posterior de la Raspberry Pi

3. Conecte los cables a GPIO. Cable rojo a 5V. Negro a GND y azul uno a PWM PIN (TXD/GPIO12/GPIO18 seleccionable)

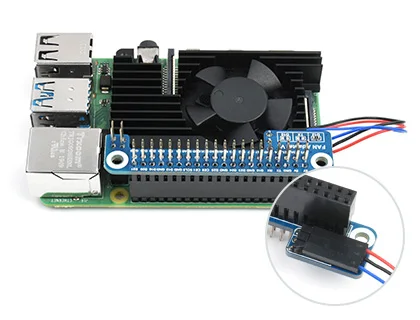

4. Cuando se utiliza con el adaptador FAN, conecte el cable como en la imagen anterior, el PIN PWM predeterminado es D12(GPIO12) , puede cambiar a TXD o D18(GPIO18) modificando la resistencia 0R.
